低圧開閉器サーマルリレー
形式一覧

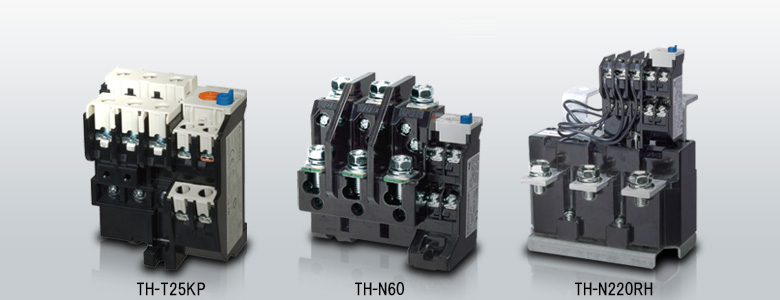

標準形サーマルリレー
| ヒータ呼び[A] | MS-Tシリーズ | MS-Nシリーズ | ||
|---|---|---|---|---|
| 2素子付 | 3素子（2E）付 | 2素子付 | 3素子（2E）付 | |
| 0.12～15 | TH-T18 | TH-T18KP | - | - |
| 0.12～11 | - | - | - | - |
| 0.24～22 | TH-T25 | TH-T25KP | - | - |
| 1.3～15 | - | - | - | - |
| 0.24～15 | - | - | - | - |
| 22～29 | - | - | - | - |
| 29～42 | TH-T50 | TH-T50KP | - | - |
| 15～54 | TH-T65 | TH-T65KP | - | - |
| 67～82 | TH-T100 | TH-T100KP | - | - |
| 42～82 | - | - | TH-N120 | TH-N120KP |
| 105～125 | - | - | TH-N120TA | TH-N120TAKP |
| 82～180 | - | - | TH-N220RH | TH-N220RHKP |
| 105～330 | - | - | TH-N400RH | TH-N400RHKP |
| 250～660 | - | - | TH-N600 | TH-N600KP |
飽和リアクトル付サーマルリレー
| ヒータ呼び[A] | MS-Tシリーズ | MS-Nシリーズ | ||
|---|---|---|---|---|
| 2素子付 | 3素子（2E）付 | 2素子付 | 3素子（2E）付 | |
| 0.12～15 | TH-T18SR | - | - | - |
| 0.12～11 | - | - | - | - |
| 0.24～22 | TH-T25SR | TH-T25KPSR | - | - |
| 0.24～15 | - | - | - | - |
| 22～29 | - | - | - | - |
| 29～42 | TH-T50SR | TH-T50KPSR | - | - |
| 15～54 | TH-T65SR | TH-T65KPSR | - | - |
| 67～82 | TH-T100SR | TH-T100KPSR | - | - |
| 42～82 | - | - | TH-N120SR | TH-N120KPSR |
| 105～125 | - | - | TH-N120TASR | TH-N120TAKPSR |
| 82～180 | - | - | TH-N220RHSR | TH-N220RHKPSR |
| 105～330 | - | - | TH-N400RHSR | TH-N400RHKPSR |
| 250～660 | - | - | TH-N600SR | TH-N600KPSR |
速動特性サーマルリレー
| ヒータ呼び[A] | MS-Tシリーズ | MS-Nシリーズ | ||
|---|---|---|---|---|
| 2素子付 | 3素子（2E）付 | 2素子付 | 3素子（2E）付 | |
| 2.1～15 | - | TH-T18FSKP | - | - |
| 2.1～11 | - | - | - | - |
| 2.1～22 | TH-T25FS | TH-T25FSKP | - | - |
| 2.1～15 | - | - | - | - |
| 22～29 | - | - | - | - |
| 29～42 | TH-T50FS | TH-T50FSKP | - | - |
| 42～54 | TH-T65FS | TH-T65FSKP | - | - |
| 67～82 | TH-T100FS | TH-T100FSKP | - | - |
特殊品

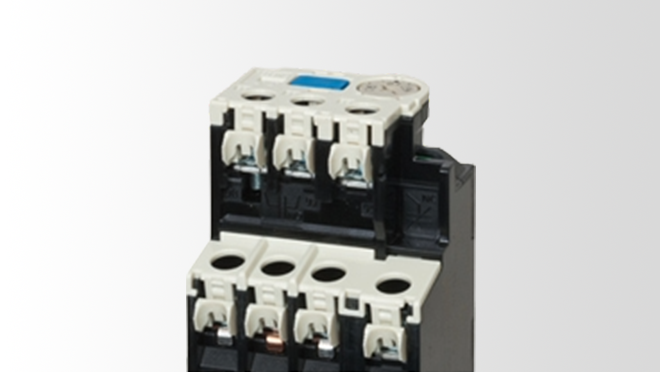

BC：配線合理化端子（MS-Tシリーズ）
形名末尾に記号を付加することによりさまざまな特殊機能を有します。
KP：過負荷・欠相保護サーマルリレー
SR：飽和リアクトル付サーマルリレー
FS/KF：速動特性サーマルリレー
BC：配線合理化端子（MS-Tシリーズ）
