放電加工機(EDM) 細穴放電加工機

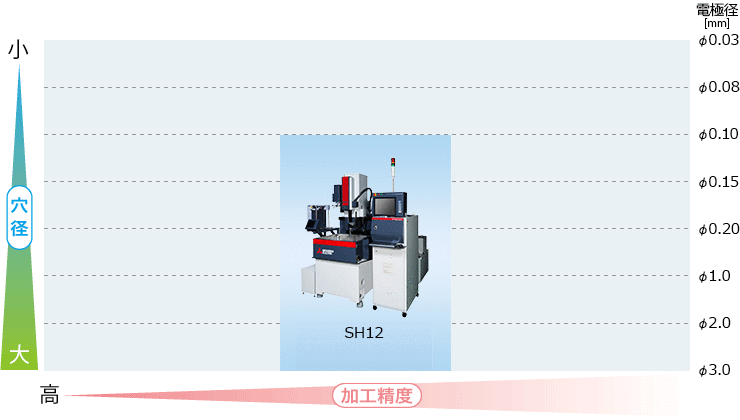

製品ラインアップ
三菱電機では、以下の細穴放電加工機をラインアップしています。
製品名をクリックするとそれぞれの機種の詳細説明が表示されます。
適用事例
細穴放電加工機による、微細穴から一般穴までの加工は、さまざまな先端的なモノづくりの業界で利用されています。
加工例：φ0.1mmパイプ電極を用いた加工
 |
機種: | SH12（製品紹介） |
|---|---|---|
| 工作物: | SUS304 | |
| 工作物板厚: | 2mm | |
| 電極材: | BSパイプ | |
| 電極径: | φ0.1mm | |
| 加工時間: | 70sec/穴 | |
| 特長: | ①φ0.1mmパイプ電極により細穴加工が可能 ②FH-B電源により高速細穴加工を実現 ③工作物抜け際の不安定加工を低減し加工時間バラツキを低減 |
|
| 使用機能: | 純水 |
特長
細穴放電加工機とは、非常に小径の穴を加工することに特化して設計された放電加工機です。穴径にあわせた細長い棒電極・パイプ電極を使い、ワーク(被工作物)に穴を加工します。
細穴放電加工機の長所は、非常に硬い材料にも穴を加工することができること、切削ドリルでは加工出来ない範囲の小径・深穴を加工可能なことです。
 |
電極 | 形状 | 空ける穴の径に合わせた ロッド電極、パイプ電極 φ0.03～φ3.0mm |
|---|---|---|---|
| 材質 | 真鍮、銅、タングステン、etc... | ||
| ワーク | 材質 | 導電性なら難加工材も可 鋼材、超硬、非鉄合金、etc... |
|
| 加工面 | 形状 | アスペクト比(板厚/穴径)が大きい細穴 |
