放電加工機(EDM) 動画集

形彫放電加工機

SV-Pシリーズ 新型高精度・AI搭載 形彫放電加工機

三菱電機AI技術【Maisart】と【D-CUBES】制御装置により、高精度と高生産性を両立した次世代マシン

SV-Pシリーズは加工の安定度や進行状況から加工状態を自動認識し、
最適な加工条件/加工パルス/ジャンプを判断して、リアルタイムに加工制御へフィードバック。
難しい調整をすることなく安定した加工を実現します。

動画を見る

製品紹介コンセプト


形彫放電加工機SV-Pシリーズ ~技術者による加工機と加工サンプルのご説明~

当社形彫放電加工機最上位機種「SV-Pシリーズ」の説明動画です。
三菱電機独自のAI技術「Maisart」を搭載したD-CUBES制御装置、ジャンプ制御による加工安定化、加工時間見積機能についてご説明させていただきました。また、SV-Pシリーズで作成した加工サンプル事例のご紹介もしています。

動画を見る

製品紹介事例サンプル加工


中形形彫放電加工機SG28 ~技術者による加工機と加工サンプルのご説明~

中形形彫放電加工機「SG28」の説明動画です。
加工性能の向上と作業性の改善と同時に実現した従来機からの「構造体改良」、当社独自AI技術「Maisart」適用、「電源性能の改良」などをご説明しています。また、SG28で作成した加工サンプル事例もご紹介しています。

動画を見る

製品紹介事例サンプル加工

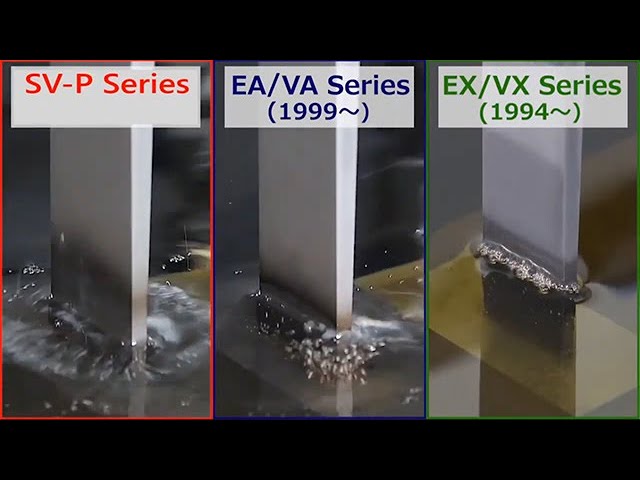

形彫放電加工機 ジャンプ制御の進化(新旧機種比較)

業界最高のジャンプ加速度である、形彫放電加工機SV-Pシリーズと、
当社の1世代前、2世代前機種とのジャンプ速度を比較しました。

動画を見る

事例

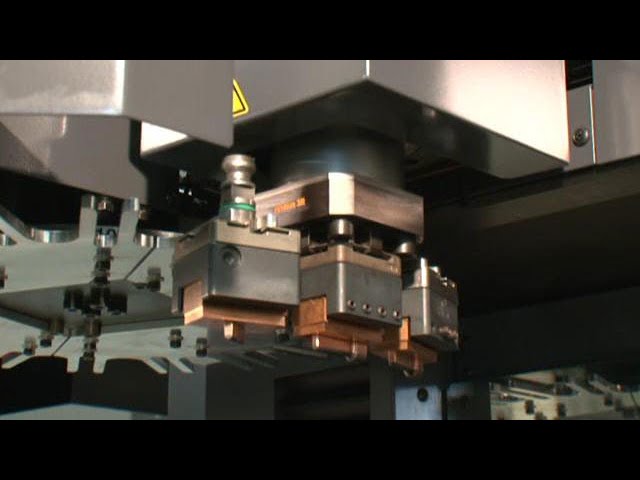

形彫放電加工機 電極自動交換装置(MVHタイプATC)

電極交換装置(MVHタイプ)の動作をご覧ください。

特長

  • 複数電極を使用した長時間の連続加工に対応。
  • MVH-20T仕様では最大20本までの電極交換が可能。
  • MVH-40T仕様では最大40本までの電極交換が可能。
対応機種
SG28、EA28V ADVANCE、EA40 ADVANCE

動画を見る

事例

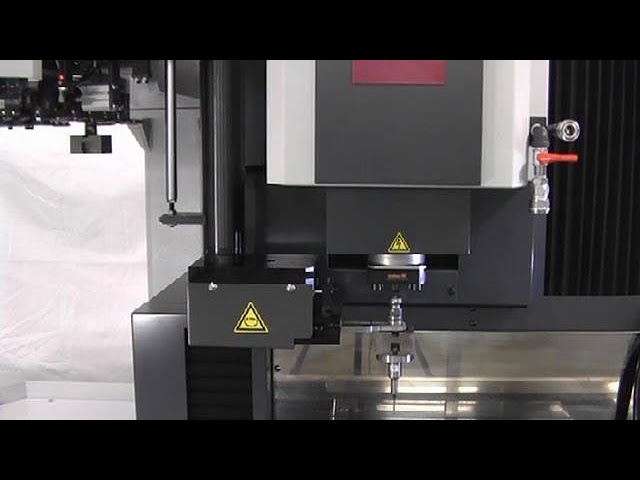

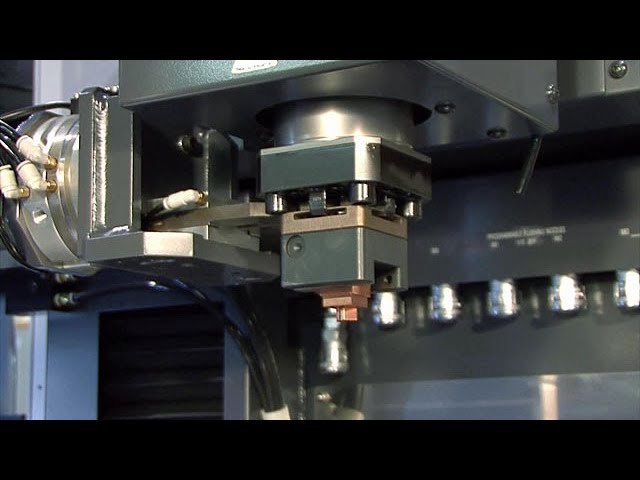

形彫放電加工機 自動電極交換装置 LS-ATC

自動電極交換装置(LS-ATC)の動作をご確認ください。

特長

  • 電極自動交換により連続運転可能
対応機種
SV8P、SV12P、SG8、SG12、SG28、EA28V ADVANCE、EA8S、EA12S、EA8PS、EA12PS

動画を見る

事例

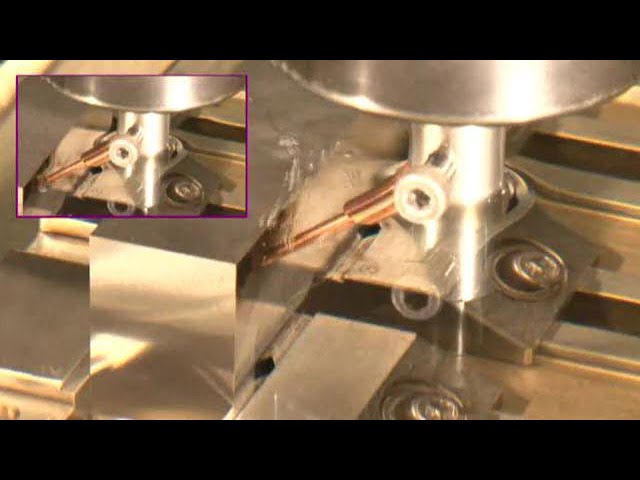

加工安定化ジャンプ制御 SSジャンプ5/サブマリンゲート加工

形彫放電加工機の安定化ジャンプ制御「SSジャンプ5」を使ったサブマリンゲート加工です。

特長

  • ジャンプ動作の最適なスムージング処理と速度・加速度制御の最適化により加工形状に適したジャンプ制御を実現
  • 同時2・3軸の高速ジャンプを実現し加工速度が40%向上
対応機種
EA28V ADVANCE、EA8S、EA12S

動画を見る

事例


加工安定化ジャンプ制御 SSジャンプ5/深物加工

形彫放電加工機の安定化ジャンプ制御「SSジャンプ5」を使って深物を加工している様子です。

特長

  • ジャンプ動作の最適なスムージング処理と速度・加速度制御の最適化により加工形状に適したジャンプ制御を実現
  • FFモード(深物加工用のジャンプパターン)との併用により、深物加工の開始条件において20~30%加工速度が向上
対応機種
EA28V ADVANCE、EA8S、EA12S

動画を見る

事例


自動化システム『EDCHANGE SLIM』形彫放電加工機

三菱電機形彫放電加工機 自動化システム
『EDCHANGE SLIM』 について、ご紹介いたします。

動画を見る

製品紹介

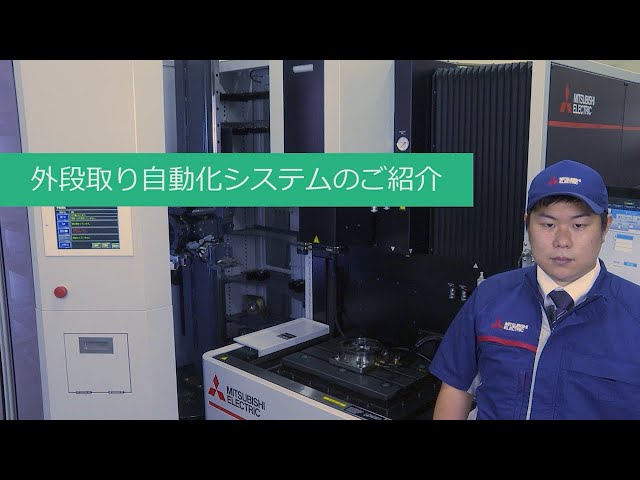

三菱電機放電加工機 外段取り自動化システムのご紹介

当社自動化システムへの取り組みについてご紹介しています。
製造業において生産性を上げるうえでのお困りごとを解決するアイテムの一つとなっている自動化システムについて導入事例を交えてご紹介します。

動画を見る

製品紹介サンプル加工操作説明


自動化システム(EDCHANGE SLIM)のワーク、電極着脱

自動化システム(EDCHANGE SLIM)のワーク、電極着脱の様子をご覧ください。

対応機種
後取付け対応条件
SV-Pシリーズ、SGシリーズ、EA-PSシリーズ、EA-V ADVANCEシリーズ(自動昇降式)

動画を見る

事例
