保護継電器 リニューアル

現状設備の「安定稼働」・「予防保全」から「生産性向上」・「省エネ」、さらに設備の「見える化」・「安全対策」までを目標とするリニューアル製品をご提案します。当社はお客様の設備リニューアルを強力にサポートします。

製品の状態はいかがですか？

機器も老朽化すると、外観は正常に見えても、突然故障したり、復旧に時間がかかったりします。
ぜひこの機会に、予防保全活動への取組みをご検討ください。「備えあれば憂いなし」です。

更新例

マルチリレー（MP11）は1998年の発売開始から15年以上が経過しています。
MP11は2006年に生産中止いたしましたので、現行機種MP11Aへの更新をお願いいたします。

マルチリレーの製品変遷表

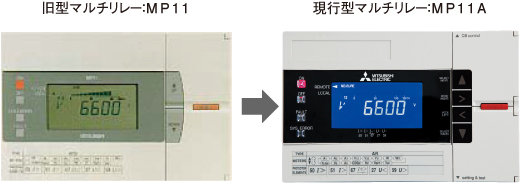

旧型マルチリレーから現行型マルチリレーへの更新例

MP11は19機種ありましたが、MP11Aでは7機種に削減しています。制御機能の有無を選択できます。
制御機能有りの場合はMP11Aの機種名の①を“1”に、不要の場合は“0”としてください。

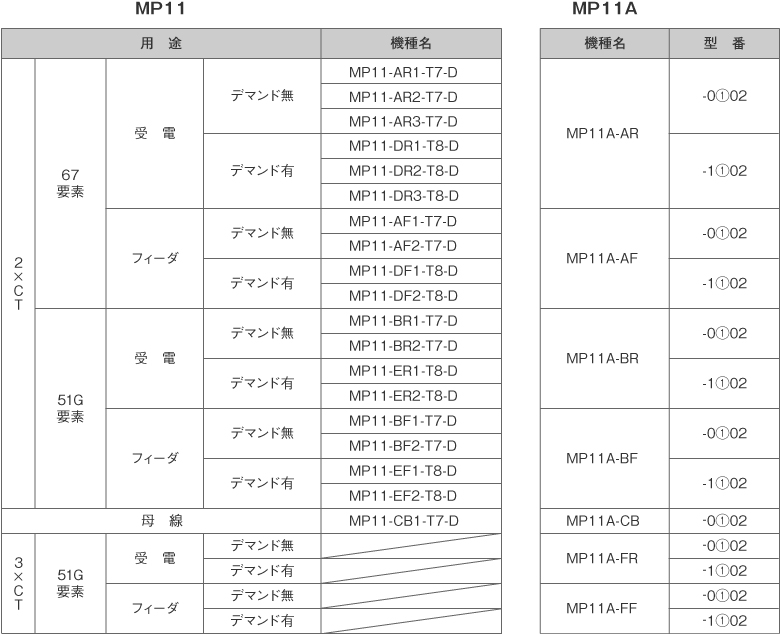

機種名と制御機能の有無対応表

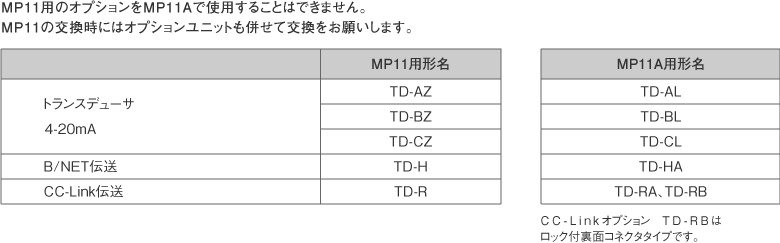

形名とオプションユニット対応表

マルチリレー（MP11）のリニューアルメリット

交換が容易です！

奥行きが３ｍｍ厚くなっている他は、寸法の変更はありません。このため、盤扉の穴あけ寸法の変更無く交換ができます。
盤扉へはMP11と同じく専用のアダプタで取り付けます。

誤操作の防止が可能です！

  • MP11Aでは遮断器操作部と設定・テスト部分で保護カバーを分割しました。 設定変更時、リレー試験時に遮断器操作スイッチが露出されません。
  • MP11Aは表面に「＜ ＞」スイッチを設け、モードの切り替えを実施できます。
MP11Aの表面

端子台の脱着が可能です！

  • MP11Aでは端子台を脱着式としました。
    リレー試験等での取り外しが容易となります。
  • 両端のネジを緩めることで、端子台の取り外しが可能です。
    （ただし、電流入力部の短絡はできません。）
MP11Aの端子台

暗がりでも表示が見やすくなりました！

高輝度バックライト付のSTNタイプLCDを採用しました。
表示の視認性を向上しています。

MP11Aの表示画面

各種仕様に対応できます

その他MP11Aでは

  • 3×CT構成へ対応しました。
  • 制御機能有無の選択を可能としました。
  • 従来と同じくトランスデューサ、B/NET、CC-Linkに対応できます。
  • パソコン設定機能も用意しています。
MP11Aの機器写真

関連製品の同時更新をあわせておすすめします

関連製品（ZPD拡張ユニット（Z-T1）、EVT変換拡張ユニット（G-T1）、ZCT）の更新推奨時期も15年です。 同時更新をおすすめします。

注意
ACバックアップ電源（B-T1）をご使用の場合、更新推奨時期8年を過ぎたものは同時更新をお願いします。

老朽化による機器の更新時期

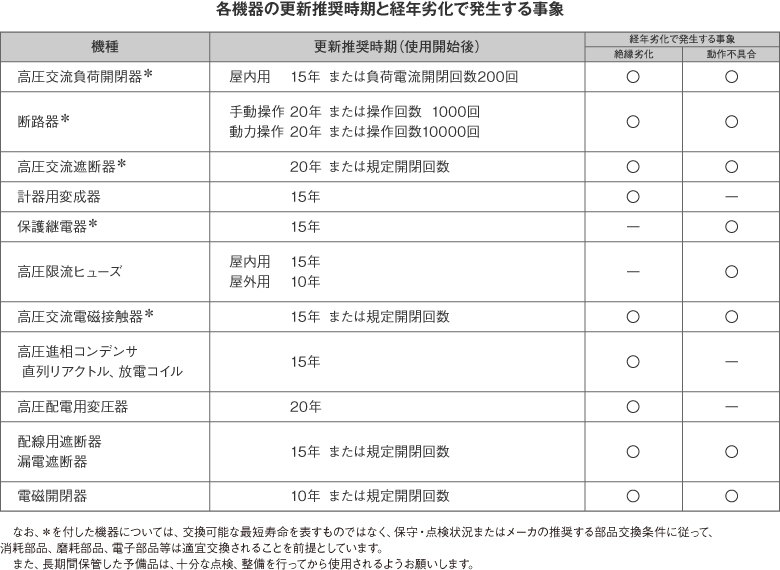

各機器の更新推奨時期と経年劣化で発生する事象
