Factory Automation

エネルギー計測ユニットEcoMonitorPlus

基本ユニット

エネルギーの見える化を行いたい方に!

エネルギー計測ユニット
[電力計測経済品]

EMU4-BM1-MB

  1. 電圧・電流・電力・電力量など基本的な電力計測機能を搭載
  2. MODBUS RTU通信を標準搭載

【経済品】の特長+三相4線式の計測、パルスカウントといったプラスαの機能が必要な方に!

エネルギー計測ユニット
[電力計測高機能品]

EMU4-HM1-MB

  1. 基本機能は経済品と同じ
  2. MODBUS RTU通信を標準搭載
  3. 三相4線、440Vダイレクト電圧入力可能
  4. 高調波電流・電圧・皮相電力・期間電力量の計測や電力量換算値表示が可能
  5. パルス・接点入出力が可能

低圧回路の漏洩電流の計測を行いたい方に!

エネルギー計測ユニット
[絶縁監視品]

EMU4-LG1-MB

  1. 漏洩電流を計測可能
  2. MODBUS RTU通信を標準搭載
  3. Ior(抵抗分漏洩電流)の計測が可能
  4. 接点出力が可能

計測値やスケジュールと連動して
設備の制御を行いたい方に!

制御ユニット

EMU4-CNT-MB

  1. 制御判定に基づいた制御出力が可能
  2. MODBUS RTU通信を標準搭載
  3. 設備の制御用途で接点出力(3点)、アナログ出力(1点)が可能

増設ユニット

同じ電圧系統の回路の計測を増設したい方に!

エネルギー計測ユニット
[電力計測同電圧系統増設品]

EMU4-A2

  1. 1ユニット2回路計測
  2. 回路数と同じ数だけ接点またはパルスの出力が回路ごとに可能
  3. 計測に電圧の渡りの配線が不要(左側のユニットと同電圧の回路を計測が可能)

異なる電圧系統の回路の計測を増設したい方に!

エネルギー計測ユニット
[電力計測異電圧系統増設品]

EMU4-VA2

  1. 1ユニット2回路計測
  2. 回路数と同じ数だけ接点またはパルスの出力が回路ごとに可能
  3. ユニットごとに異なるトランス系統の計測が可能(左側のユニットと異なる電圧を入力することで異なった電圧回路の計測が可能)

温度や湿度、振動などを把握したい方に!

アナログ入力ユニット

EMU4-AX4

  1. アナログデータを4点入力可能
  2. 1ms×CH数または50ms×CH数の周期で計測可能(設定切替)
  3. 接点出力が可能
  4. 移動平均(任意の期間での平均化)の値の算出が可能

生産数や流量(水・ガス・エアー)の把握、設備の稼動監視をしたい方に!

パルス入力ユニット

EMU4-PX4

  1. パルスまたは接点を4点入力可能(入力CHごとにパルス入力/接点入力を設定切替)
  2. 接点入力で設備の稼動時間の監視が可能
  3. 接点出力が可能

1:EMU4-A2は計測箇所の電圧値を左側のユニットから取得するため、EMU4-CNT-MBと組み合わせる場合は、EMU4-CNT-MBとEMU4-A2の間にEMU4-VA2が必要になります。

オプションユニット

計測データの収集・ロギングを
自動で行いたい方に!

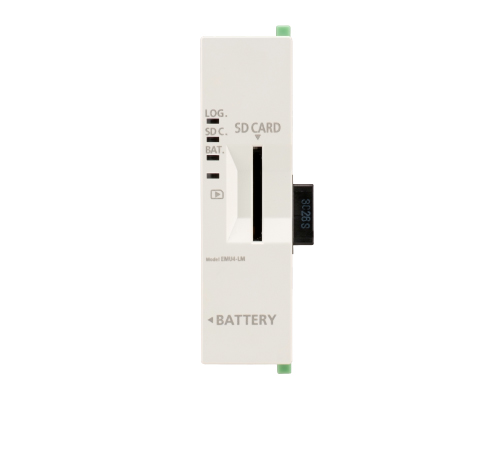

ロギングユニット

EMU4-LM

各種計測項目(電力量、電圧、電流など)の計測値のロギングデータをSDメモリカードにCSVファイル形式で保存可能

各種伝送・通信に接続したい方に!

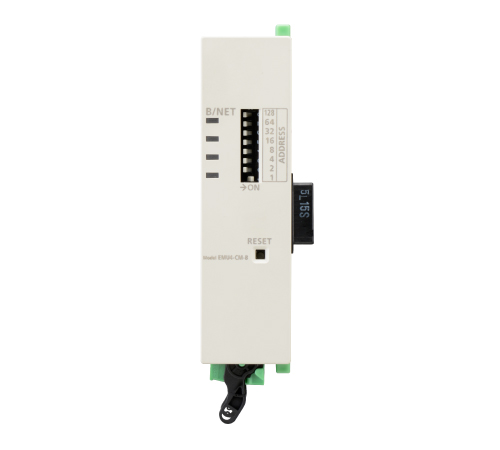

B/NET通信ユニット

EMU4-CM-B

B/NET通信ユニットを接続することでEcoServerⅢの見える化システムやシーケンサシステムへ容易に拡張可能

各種伝送・通信に接続したい方に!

CC-Link通信ユニット

EMU4-CM-C

CC-Link通信ユニットを接続することでEcoServerⅢの見える化システムやシーケンサシステムへ容易に拡張可能

各種伝送・通信に接続したい方に!

CC-Link IEフィールドネットワーク
Basic通信ユニット

EMU4-CM-CIFB

CC-Link IEフィールドネットワークBasic通信ユニットを接続することでEthernet通信(LAN経由)でシーケンサにデータ通信可能
