無停電電源装置（5kVA以下）常時インバータ給電方式 FW-Sシリーズ
ラインアップ
| 容量 | 形式 | 出力仕様 | 停電補償時間※ | 据付方式 |
|---|---|---|---|---|
| ～1.5kVA | FW-S10-0.7K | 端子台 | 5分間 | タワー（横置き可能） |
| FW-S10-1.0K | ||||
| FW-S10-1.5K | ||||
| FW-S10C-0.7K | コンセント | 5分間 | ||
| FW-S10C-1.0K | ||||
| FW-S10C-1.5K | ||||
| FW-S10L-0.7K | 10分間 | |||
| FW-S10L-1.0K | ||||
| FW-S10R-1.5K | タワー／ラック兼用 | |||
| 2.0kVA以上 | FW-S10-2.0K | 端子台・コンセント | 10分間 | タワー／ラック兼用 |
| FW-S10-3.0K | 5分間 | |||
| FW-S10L-3.0K | 10分間 | |||
| FW-S10-5.0K | タワー |
力率0.7、初期特性、周囲温度25℃。

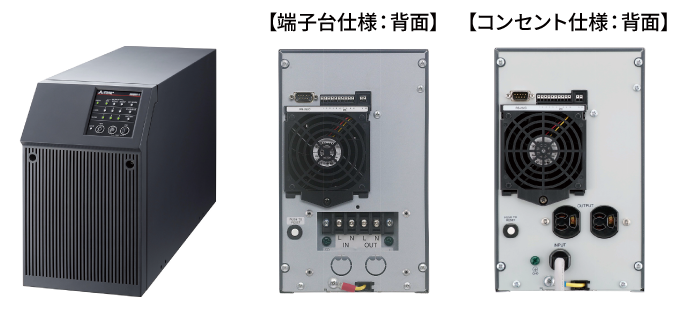

FW-S10-0.7K/1.0K/1.5K（端子台）
FW-S10C-0.7K/1.0K/1.5K（コンセント）
0.7kVA、1.0kVA、1.5kVA
負荷との接続方法を、端子台仕様とコンセント仕様（抜け止めコンセント）から選定できます。
操作パネルを傾斜配置することで、視認性や操作性が向上しています。
コンパクトな奥行き415mm。横置き設置も可能で、設置の自由度が高まります。

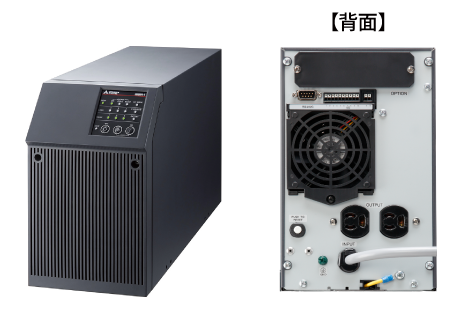

FW-S10L-0.7K/1.0K
0.7kVA、1.0kVA 停電補償時間10分仕様品
停電補償時間10分、オプションボード・増設バッテリユニット取付可能なコンセント仕様品です。※
操作パネルを傾斜配置することで、視認性や操作性が向上しています。
コンパクトな奥行き415mm。横置き設置も可能で、設置の自由度が高まります。
増設バッテリユニットを取付可能なのは、FW-S10L-1.0Kのみです。
FW-S10R-1.5K
1.5kVA（タワー／ラック兼用）
縦置き（タワー）/ 横置き（ラックマウント）共用です。
お使いのラックがEIA規格の角穴タイプであればオプションの補助レール（FW-SSRR）がご使用になれます。
専用チャンネルベースで縦置きも可能です。
付属品：ラック取付金具、専用チャンネルベース

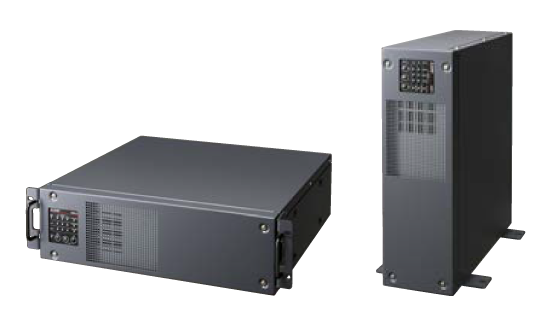

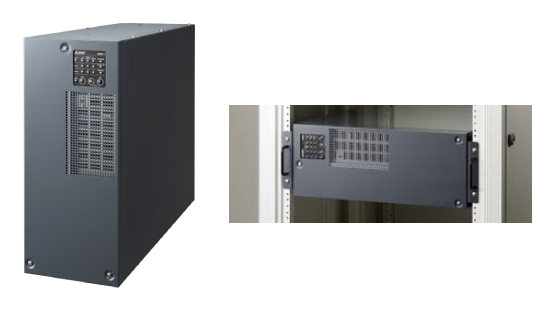

FW-S10-2.0K/3.0K ※
2.0kVA、3.0kVA（タワー／ラック兼用）
製品出荷時はラック状態で梱包されています。
縦置き（タワー）/ 横置き（ラックマウント）共用です。
お使いのラックがEIA規格の角穴タイプであればオプションの補助レール（FW-SSRR）がご使用になれます。
長寿命ファンを採用しており、ファン交換が不要です。
1：FW-S10-3.0Kが対象です。
2：FW-S10-2.0Kが対象です。
付属品：スタンド（底面固定金具）、キャスター（前側はストッパー付）、ラック取付金具
FW-S10L-3.0K ※
3.0kVA 停電補償時間10分仕様品
製品出荷時はラック状態で梱包されています。
縦置き（タワー）/ 横置き（ラックマウント）共用です。
停電補償時間10分、オプションボード取付可能です。
お使いのラックがEIA規格の角穴タイプであればオプションの補助レール（FW-SSRR）がご使用になれます。
長寿命ファンを採用しており、ファン交換が不要です。
付属品：スタンド（底面固定金具）、キャスター（前側はストッパー付）、ラック取付金具

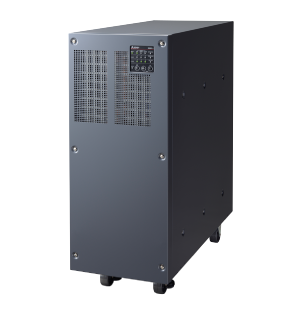

FW-S10-5.0K
5.0kVA
縦置き（タワー）専用です。
長寿命ファンを採用しており、ファン交換が不要です。
床面固定用のチャンネルベースはオプションです。
付属品（標準取付）：キャスター（前側はストッパー付）
増設バッテリユニット
■増設バッテリユニット接続時のバックアップ時間表
| 増設バッテリユニット形名 | ①FW-SEB-A1 ②FW-SEB-A2 |
③FW-SEB-B | ④FW-SEB-D | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 増設バッテリユニット接続数 | ①1台 | ②1台 | ①＋② 各1台 |
②2台 | ③1台 | ③2台 | ④1台 | ④2台 | |||
| 本体 形式 |
タワータイプ | 1.0kVA/700W | FW-S10L-1.0K | 30分 | 60分 | 90分 | 120分 | － | － | － | － |
| タワー／ラック兼用 | 1.5kVA/1.0kW | FW-S10R-1.5K | － | － | － | － | 30分 | 60分 | － | － | |
| 2.0kVA/1.4kW | FW-S10-2.0K | － | － | － | － | － | － | 85分 | 180分 | ||
| 3.0kVA/2.1kW | FW-S10-3.0K | － | － | － | － | － | － | 55分 | 120分 | ||
| タワータイプ | 5.0kVA/3.5kW | FW-S10-5.0K | － | － | － | － | － | － | 30分 | 60分 | |
1：上表時間は周囲温度25℃、初期特性時の値であり、UPS本体の停電補償時間を足したものです。
2：FW-S10L-3.0K含む、上表本体形式に記載のないUPS本体は接続不可です。
3：接続プラグは一律1200mmとなります。
4：増設バッテリを使用する場合、充電時間が長くなります。通常の充電時間に対し、4～7倍の時間が必要となります。
