可编程控制器 MELSEC iQ-F选型画面操作说明

１．画面结构

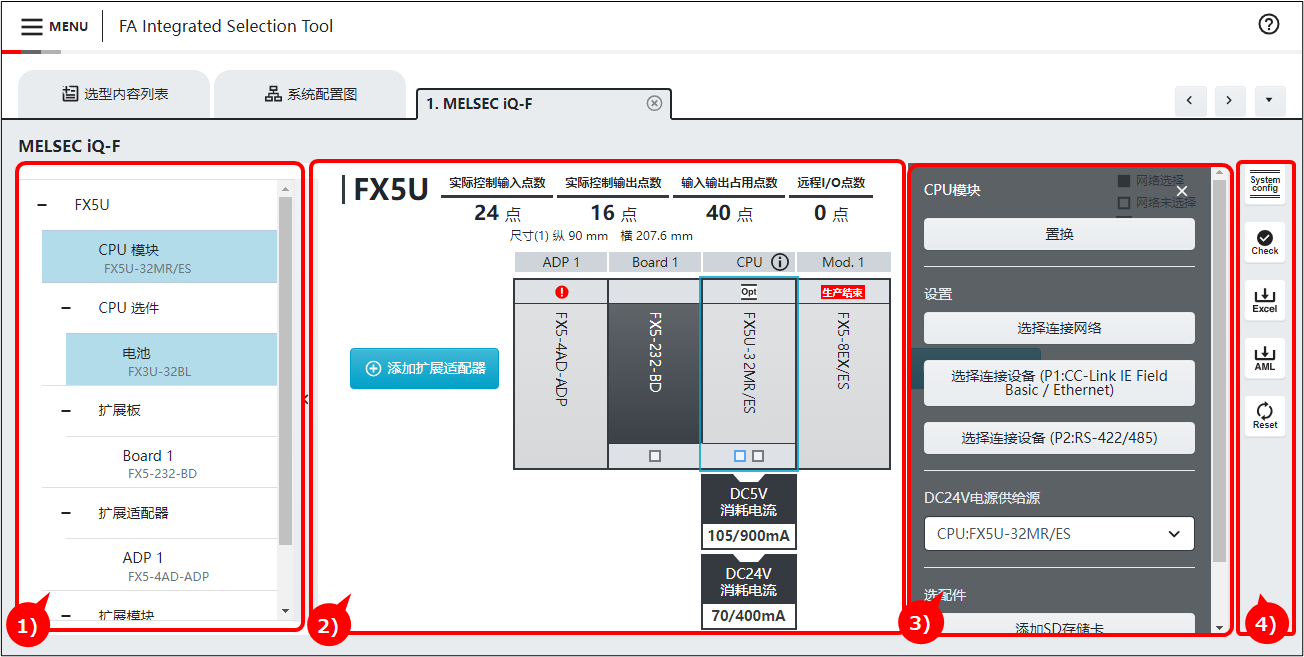

● 主画面

1）选型列表

显示选型产品的型号。

画面项目	说明
	按下产品时，显示所选产品的抽屉菜单。
	当产品存在错误时显示。有关详细信息，请参阅错误检查。

2）选型结果

显示选型产品的图像和信息。

画面项目	说明
	按下产品时，显示所选产品的抽屉菜单。
	按下时，显示MELSEC iQ-F系列的信息页面。可以检查系统配置上的规则等。
	显示在选择选配件的模块中。
	显示在已停产的产品中。
	显示在支持网络的模块中。连接到网络时，则会填充四边形。
	当产品存在错误时显示。有关详细信息，请参阅错误检查。
	将显示选择扩展模块的画面。
	将显示选择扩展适配器的画面。

3）抽屉菜单

显示选中模块的菜单。

画面项目	说明
	显示选中模块的菜单。按下菜单时，进行对象的操作。

4）辅助按钮

显示各种按钮，例如检查选型和复位选型。

画面项目	说明
	显示选型产品的配置图。
	进行选型产品的一致性检查。
	可以用Excel格式的文件输出选型结果。
	可以输出选型产品的AutomationML文件。可以用MELSOFT Navigator导入AutomationML文件。 ※某些型号无法输出AutomationML文件。
	放弃选型内容并从头开始重新选型。

２．操作步骤

STEP1：CPU模块的添加

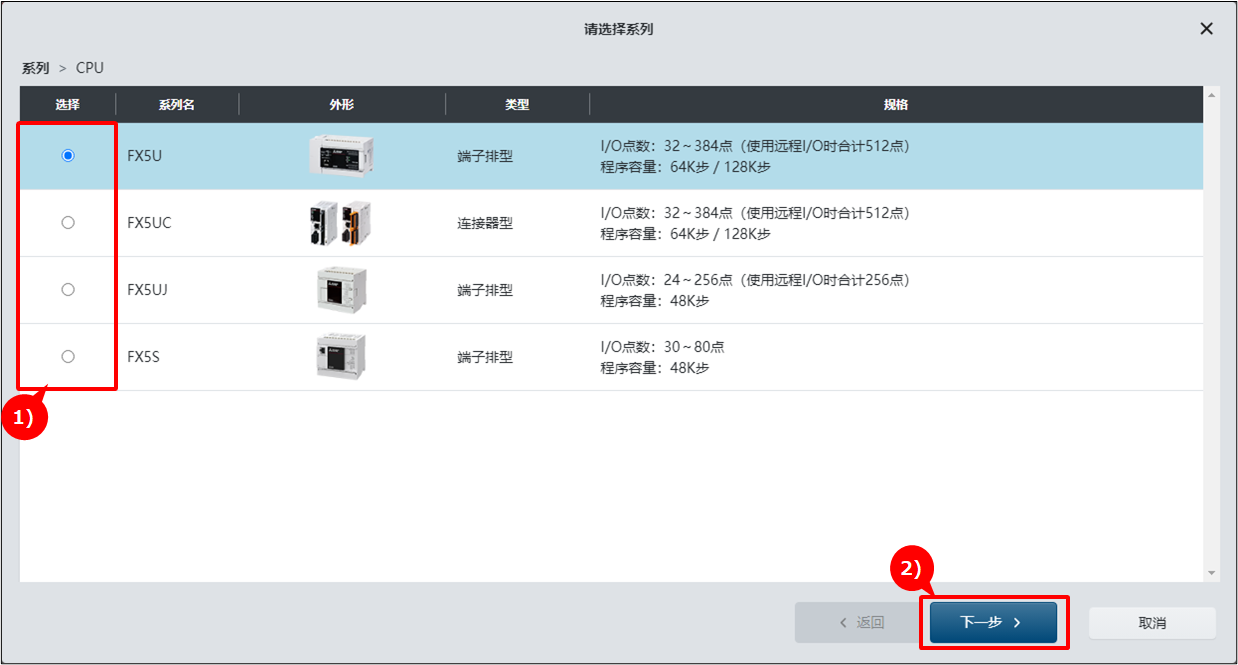

1）选择要选型的系列。
2）按下「下一步」按钮。

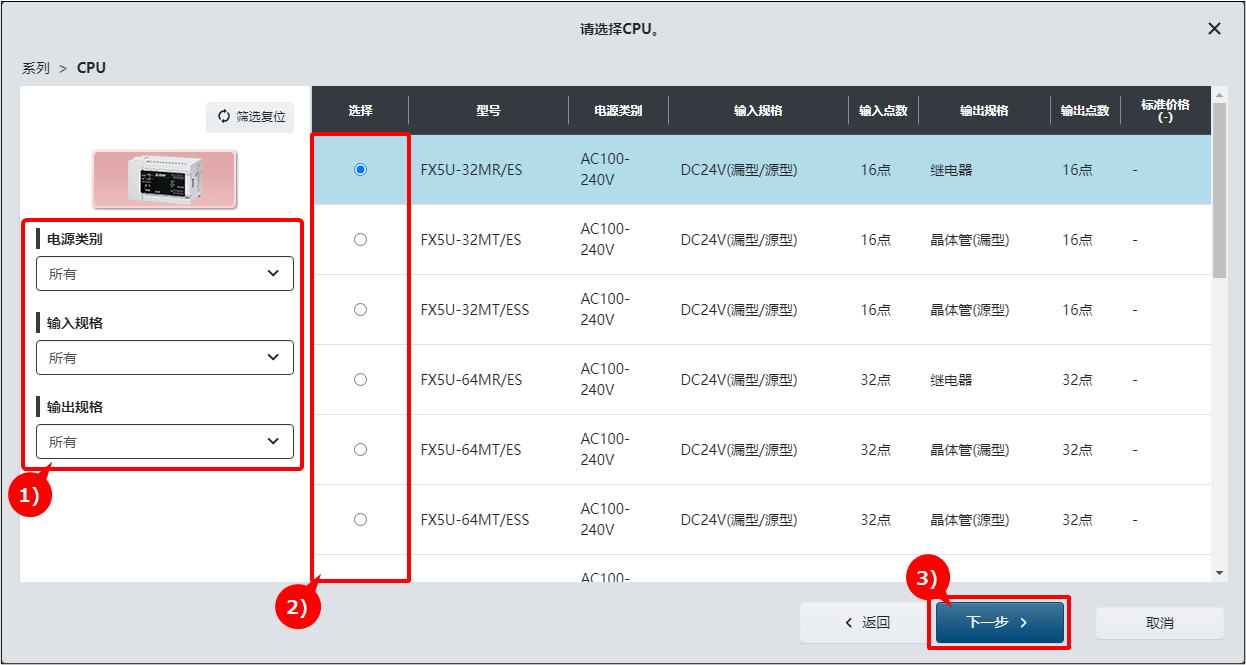

1）可以选择CPU模块的筛选条件。
2）选择要添加的CPU模块。
3）按下「下一步」按钮。

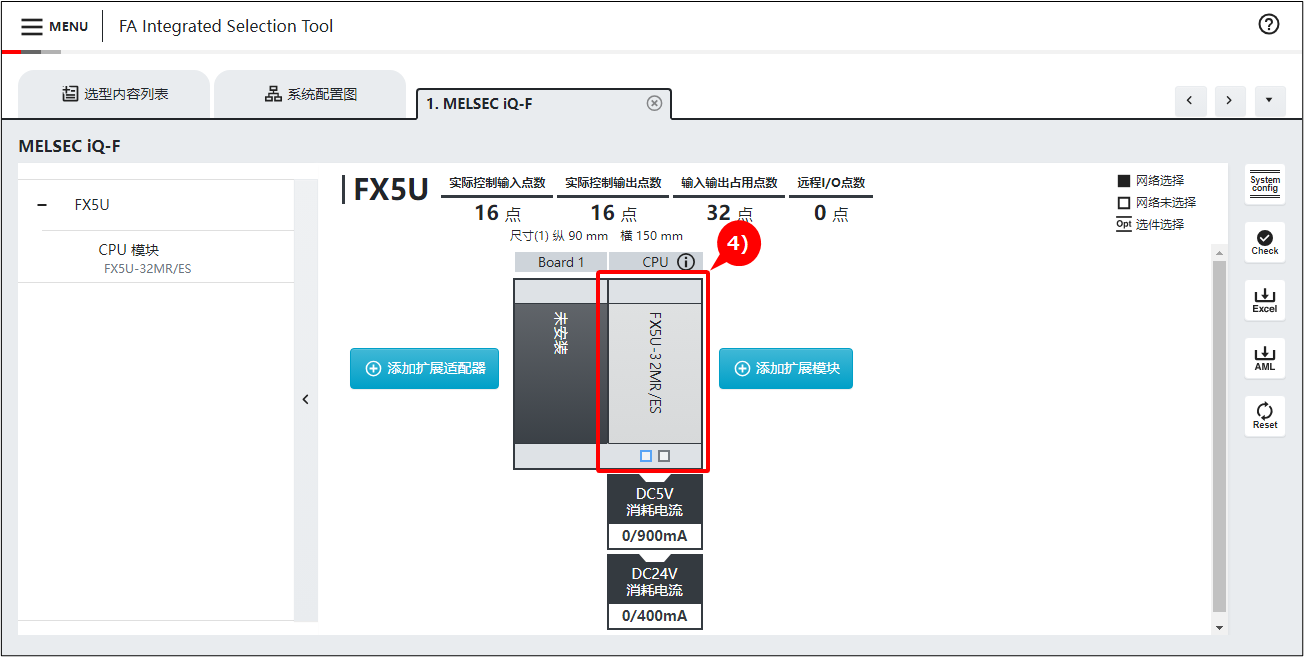

4）添加选择的CPU模块。

STEP2：扩展设备的添加

STEP2-1：扩展模块的添加

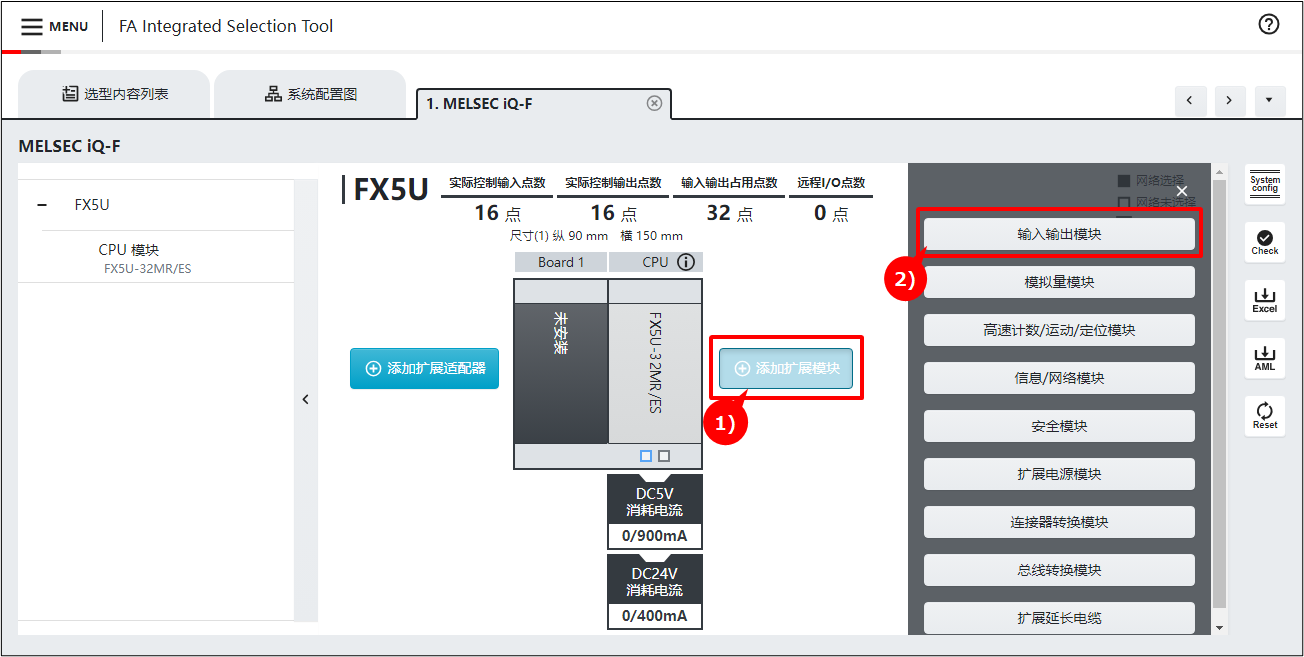

1）按下「添加扩展模块」按钮。
2）按下要添加的扩展模块种的按钮。

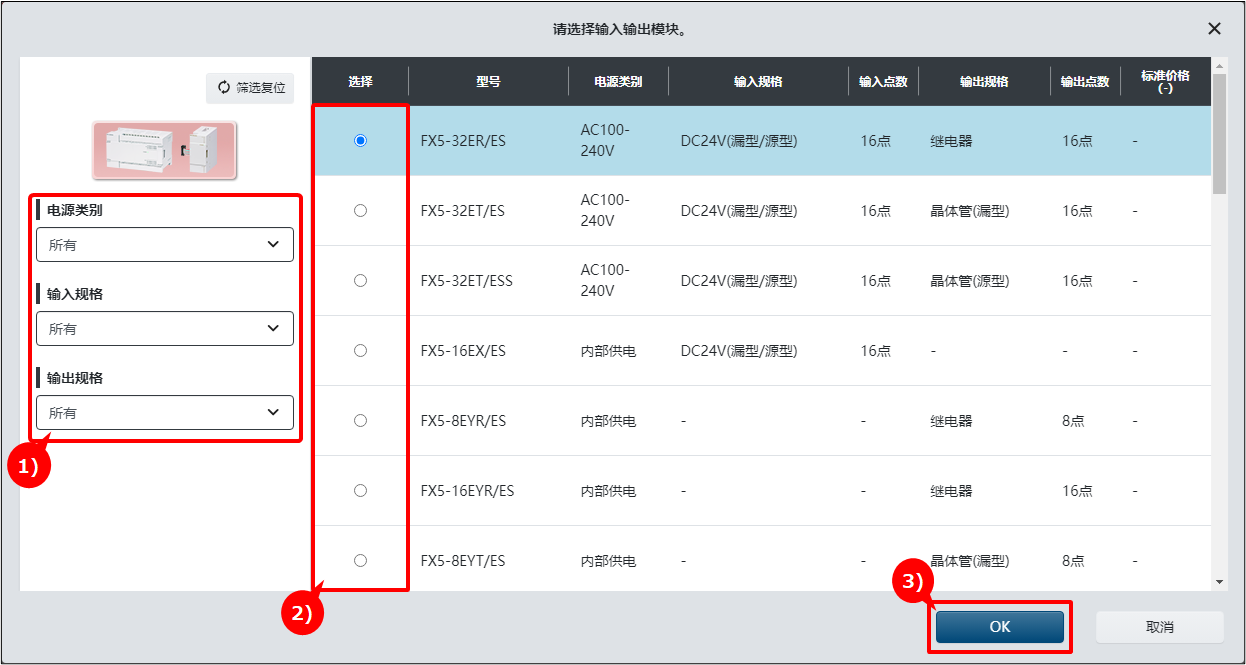

1）可以选择扩展模块的筛选条件。
2）选择要添加的扩展模块。
3）按下「OK」按钮。

1）选择要添加的数量。
2）按下「OK」按钮。
3）添加选择的扩展模块。

STEP2-2：扩展板的添加

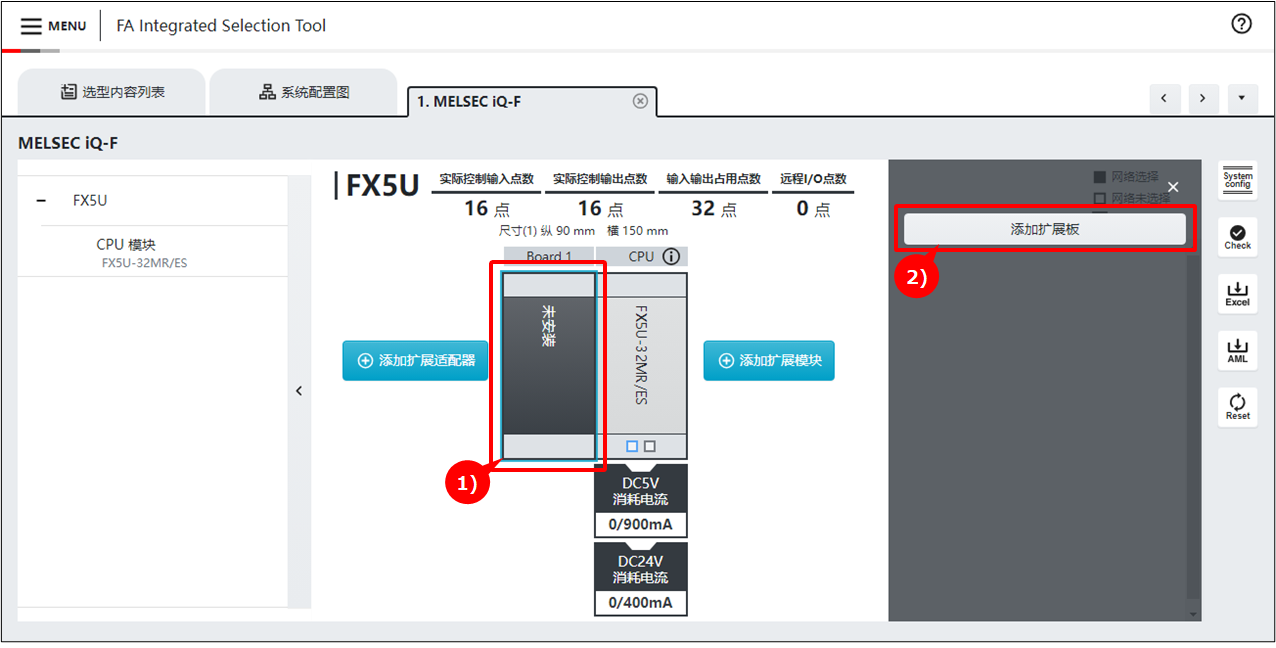

1）选择要添加的槽。
2）按下「添加扩展板」按钮。

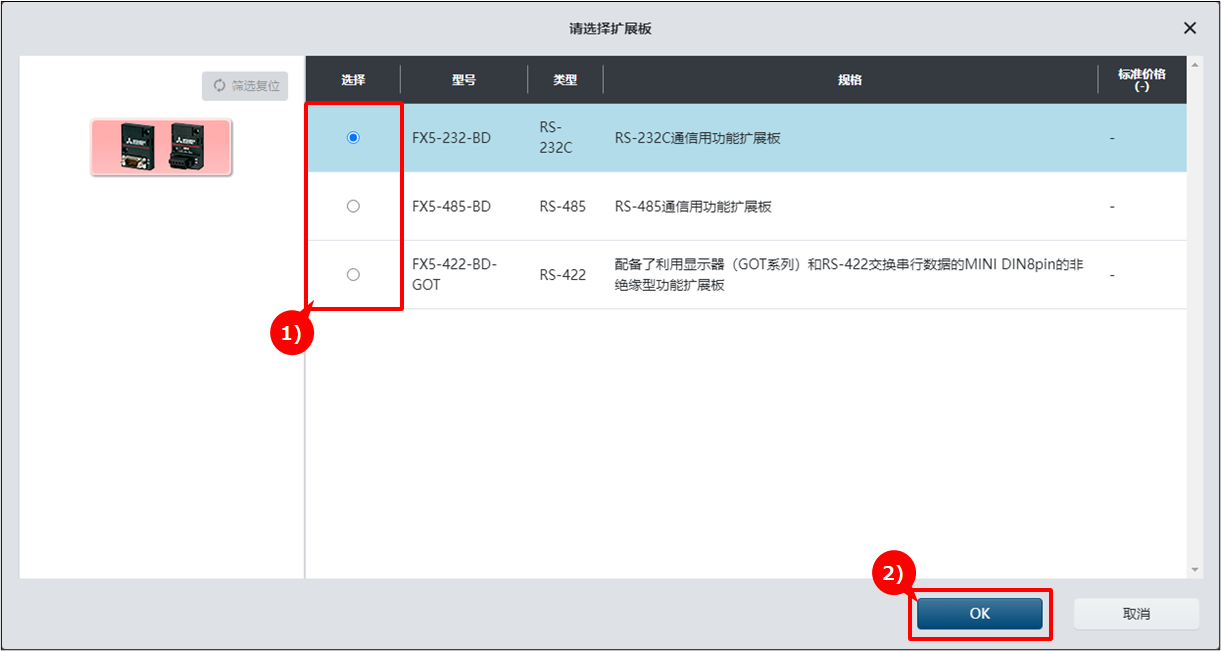

1）选择要添加的扩展板。
2）按下「OK」按钮。

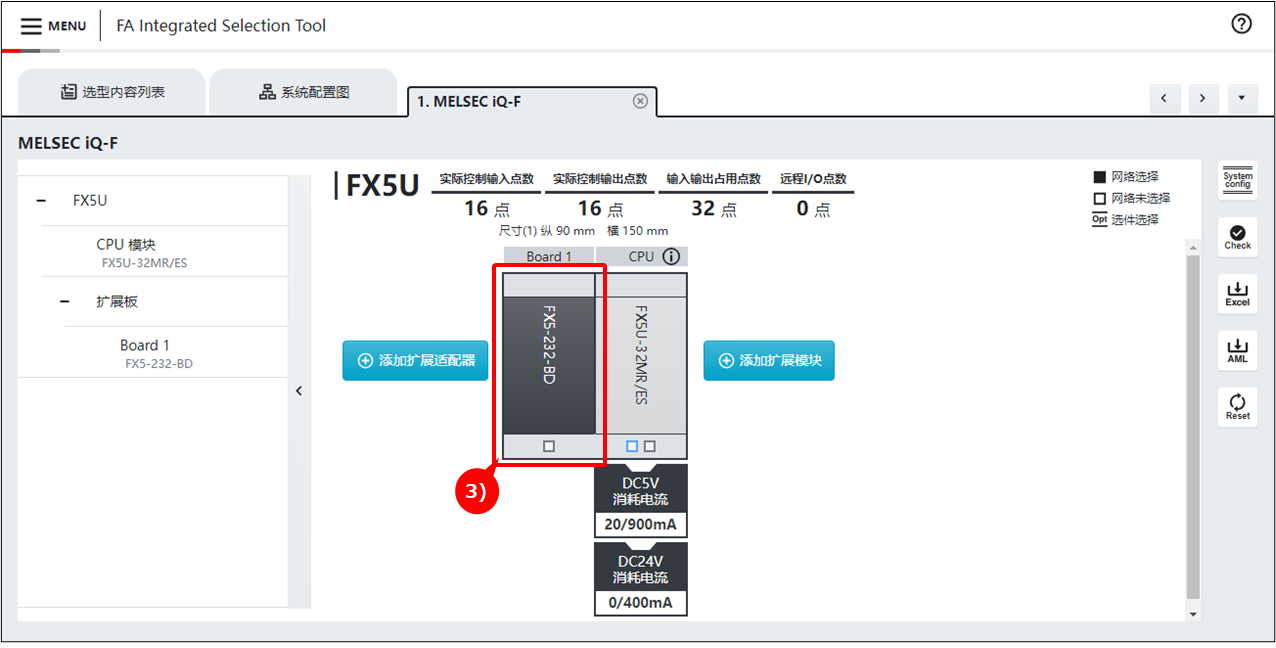

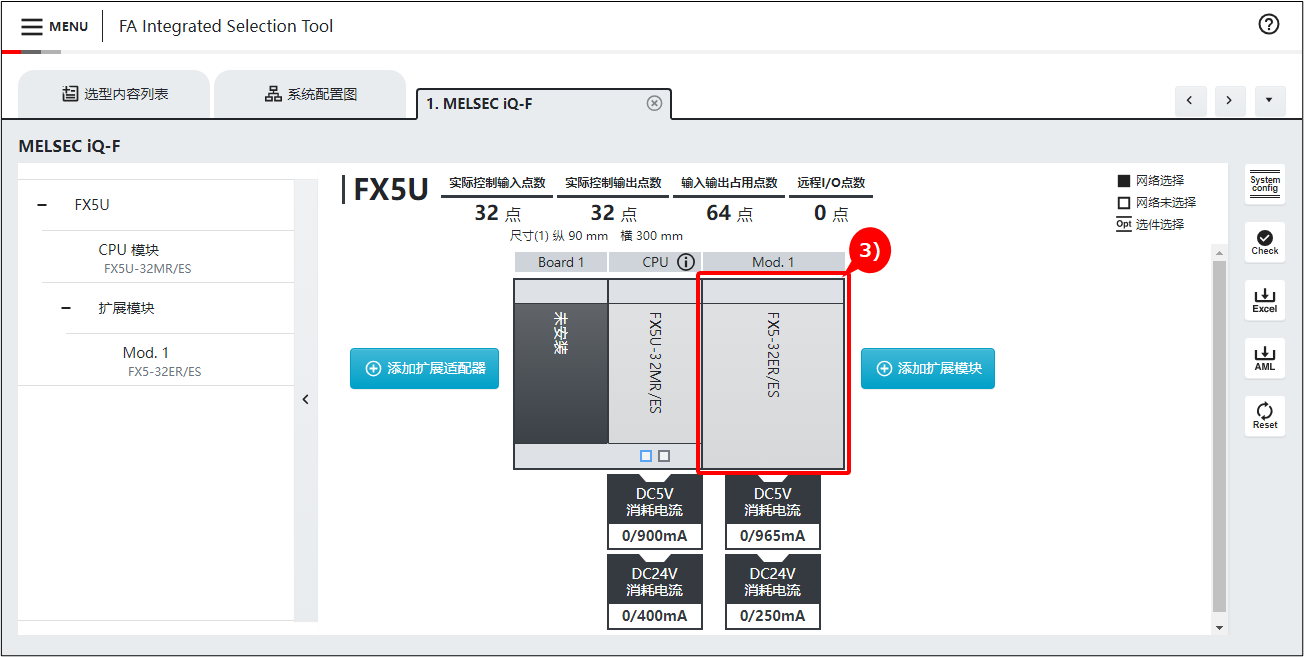

3）添加选择的扩展板。

STEP2-3：扩展适配器的添加

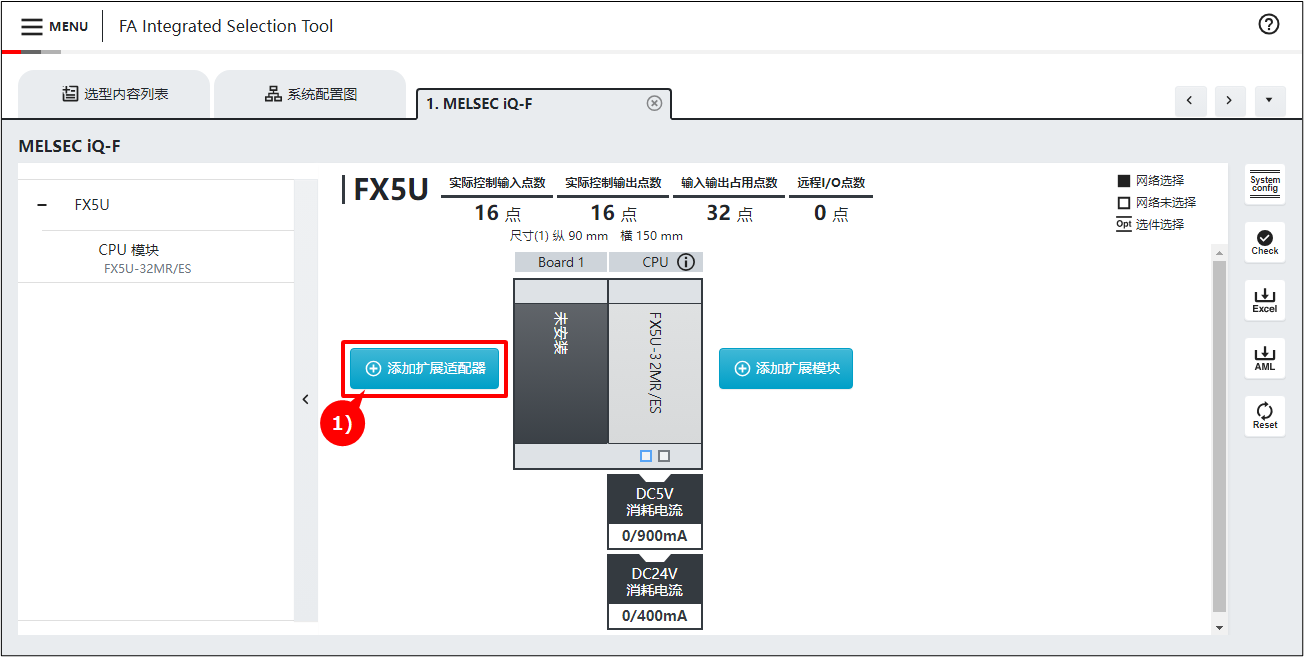

1）按下「添加扩展适配器」按钮。

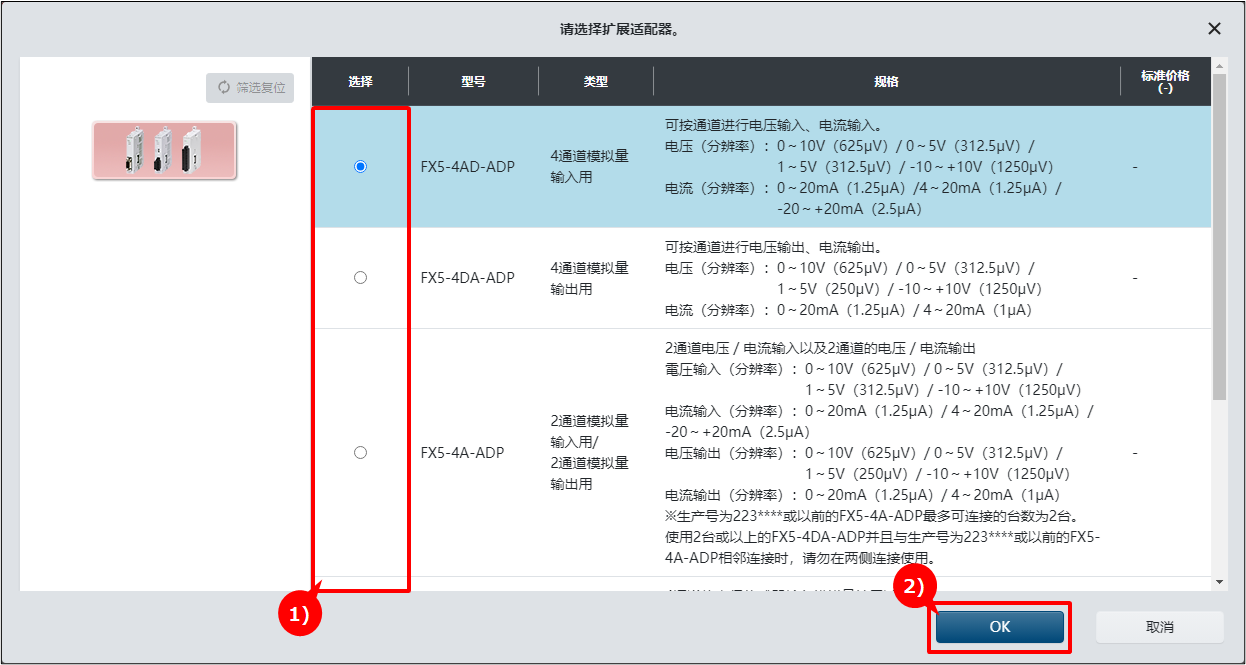

1）选择要添加的扩展适配器。
2）按下「OK」按钮。

1）选择要添加的数量。
2）按下「OK」按钮。

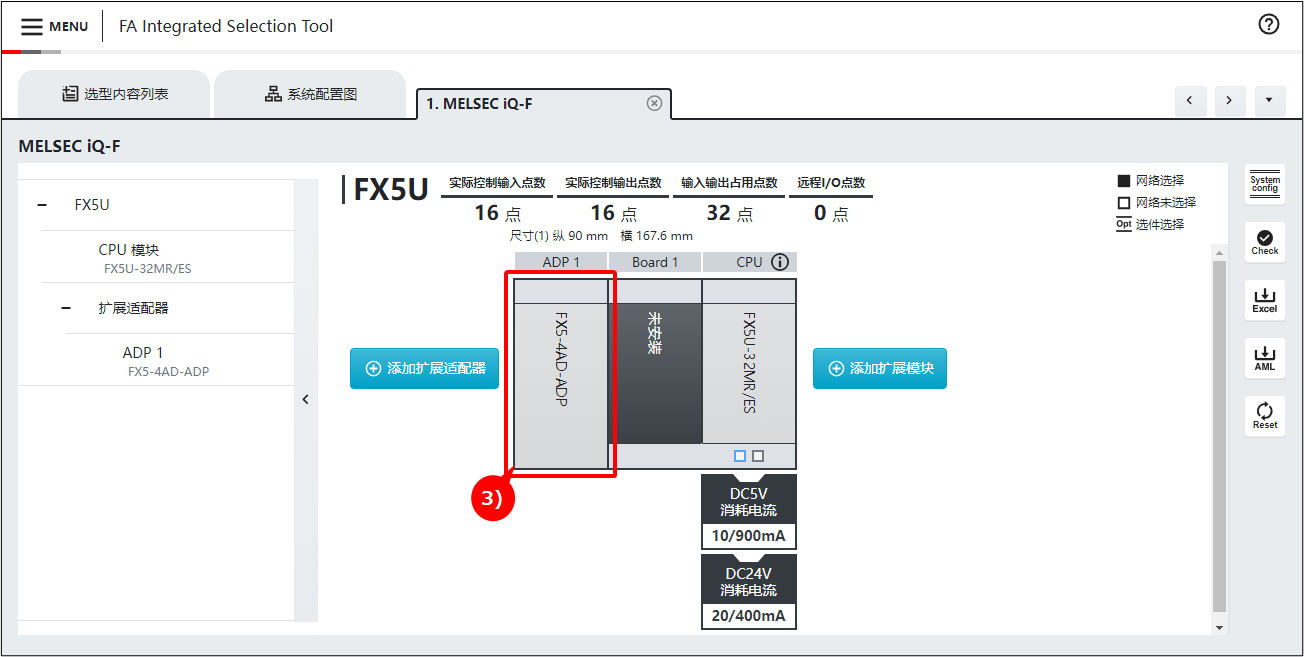

3）添加选择的扩展适配器。

STEP3：选配件的添加

1）按下要添加选配件的模块。
2）按下要添加的选配件产品。

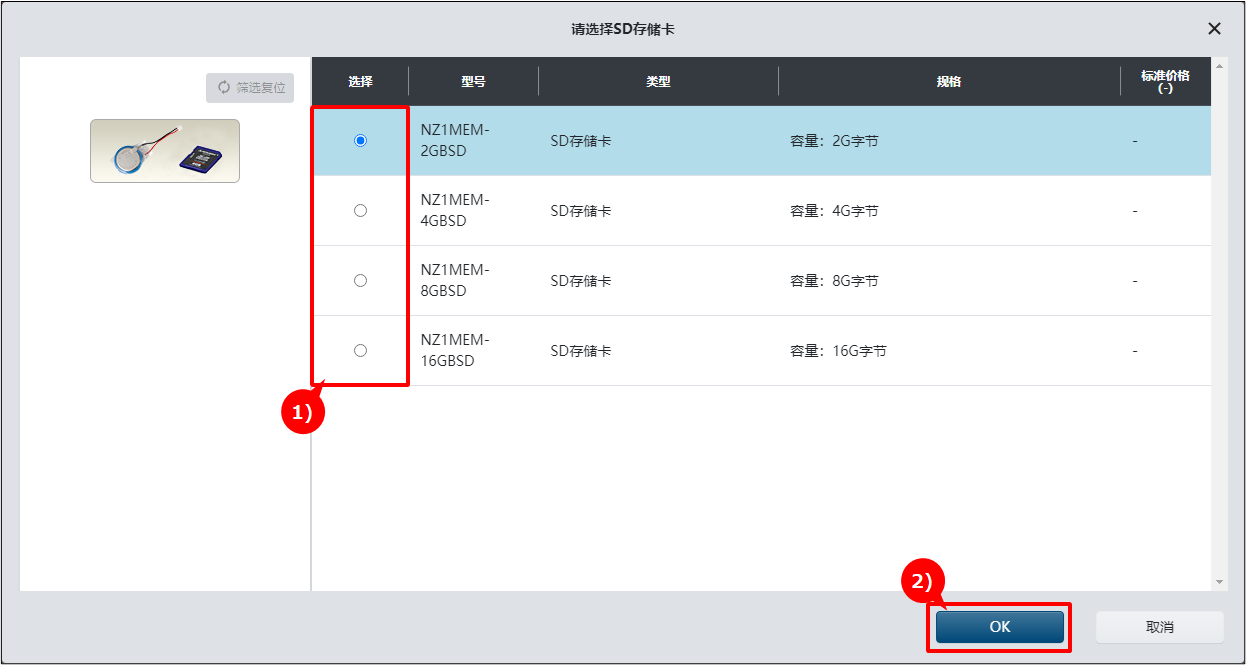

1）选择要添加的选配件。
2）按下「OK」按钮。

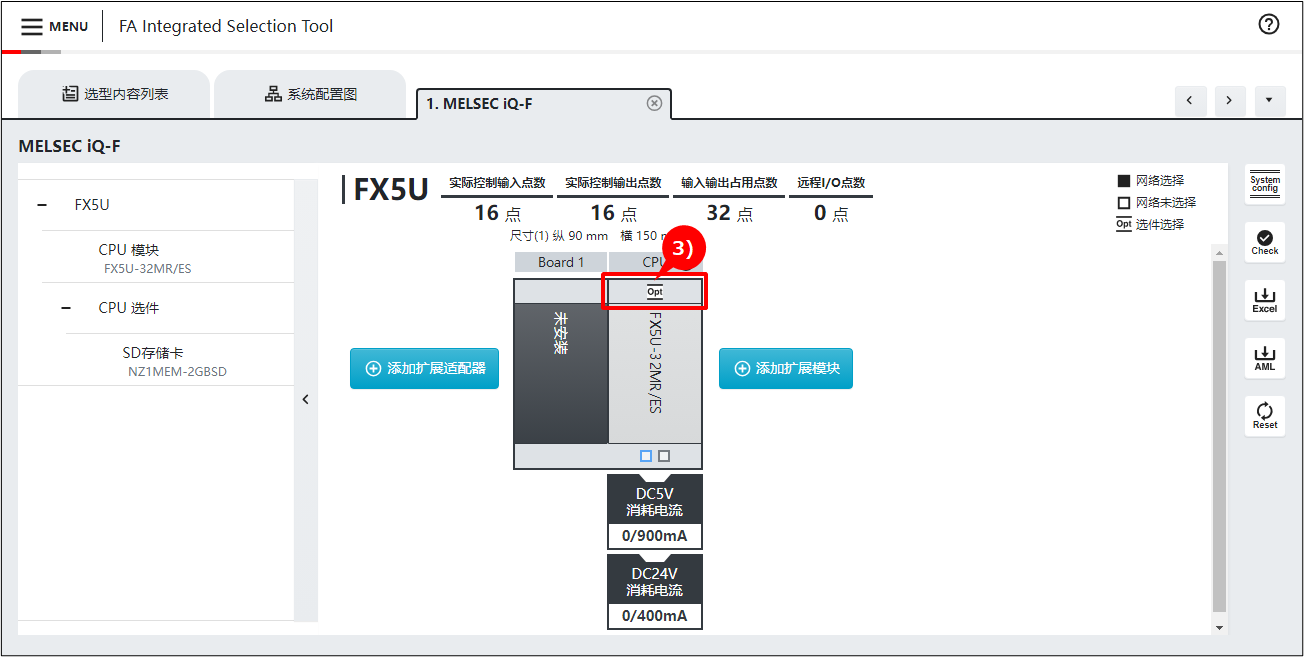

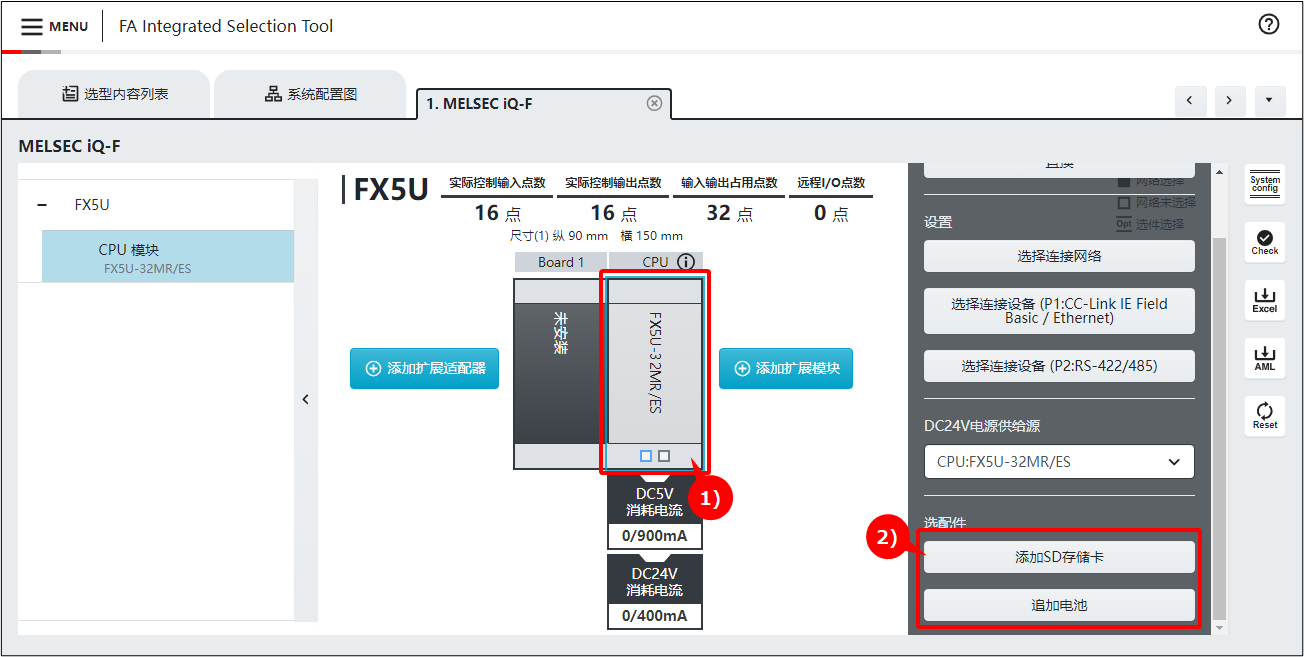

3）将添加选择的选配件，并在模块上显示OPT标记。

STEP4：选择要连接的设备

1）按下要连接的模块。

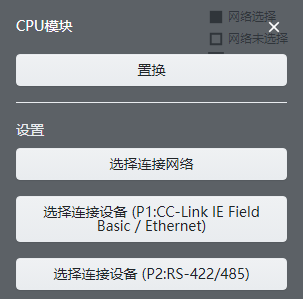

2）按下「选择连接设备」按钮。

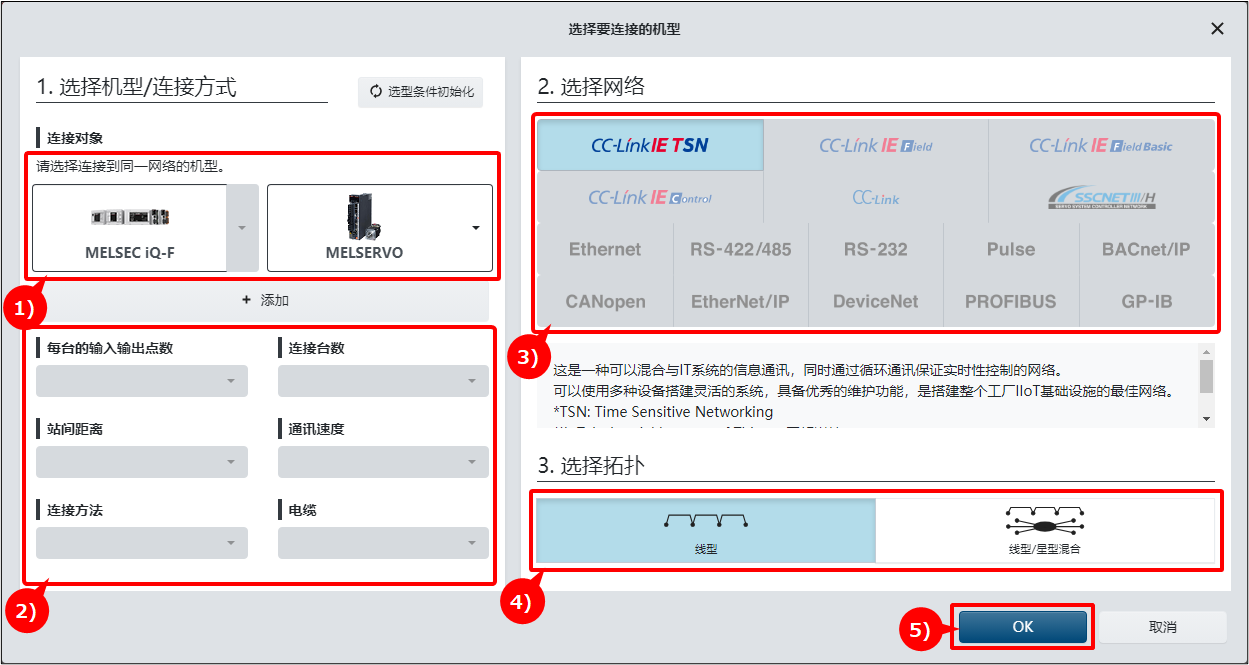

1）选择要连接的对象。根据选择的机型，筛选可连接的网络。
2）如果指定筛选、选择要点等，则可以筛选对象网络。
3）选择添加的网络。

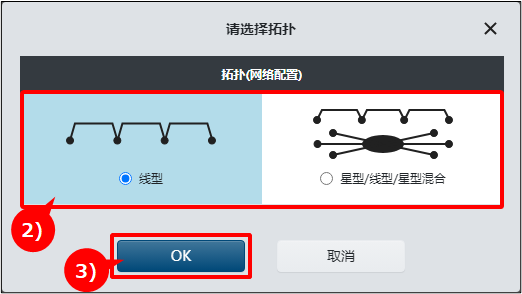

4）需要选择拓扑的网络时，将显示选择拓扑的画面，选择拓扑。
5）按下「OK」按钮。

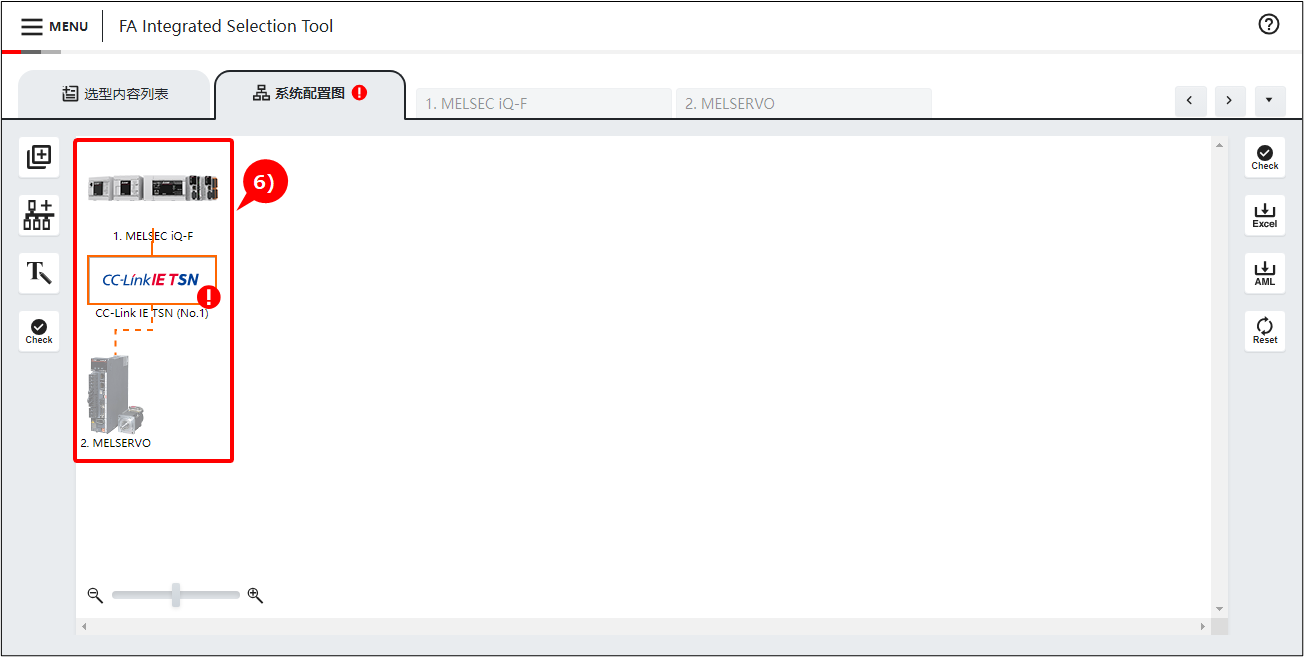

6）将连接机型置于系统配置图中。

STEP5：选择要连接的网络

1）按下连接到网络的模块。

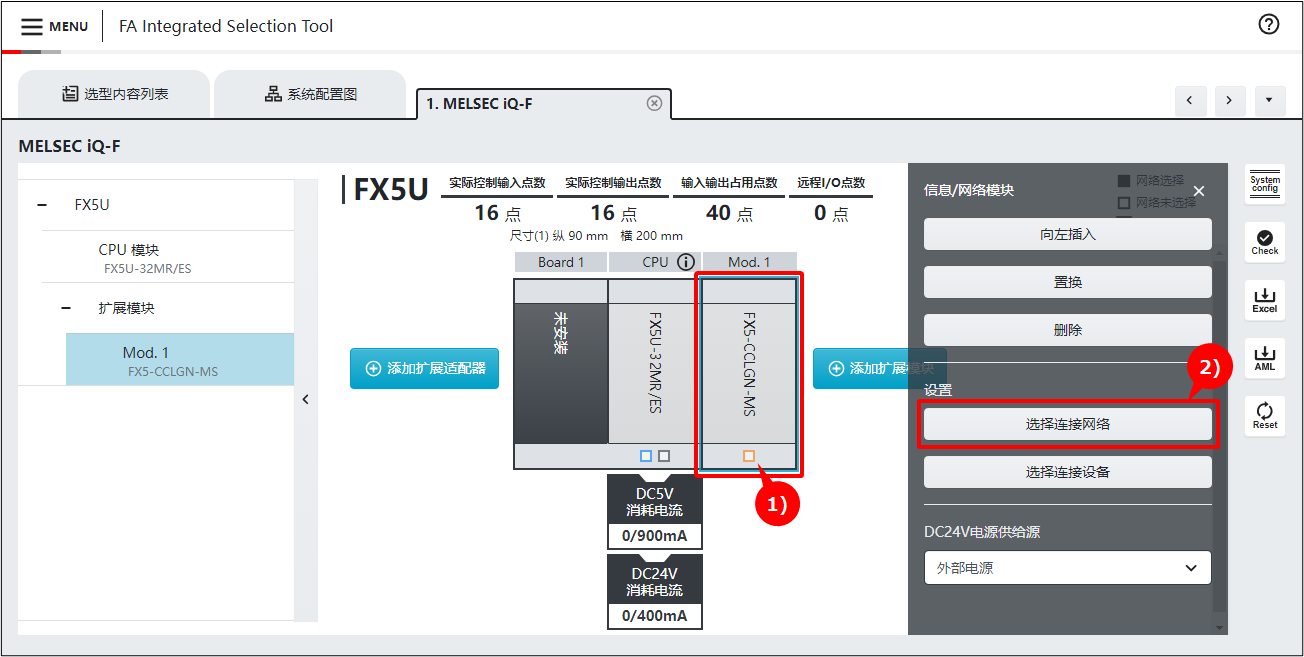

2）按下「选择连接网络」按钮。

1）要连接到新网络时，按下「新建网络」按钮。
　需要选择拓扑的网络时，将显示选择拓扑的画面。
2）选择网络拓扑。
3）按下「OK」按钮。
4）选择要连接的网络。
5）按下「OK」按钮。

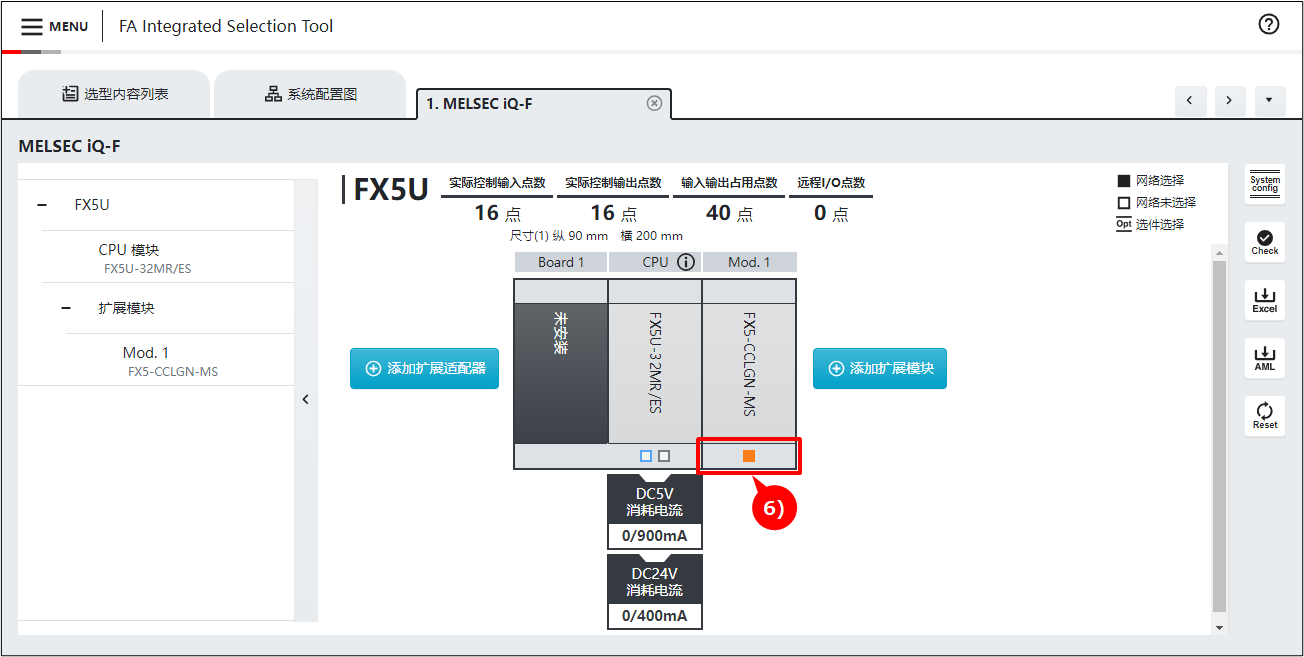

6）填充模块上显示的四边形。

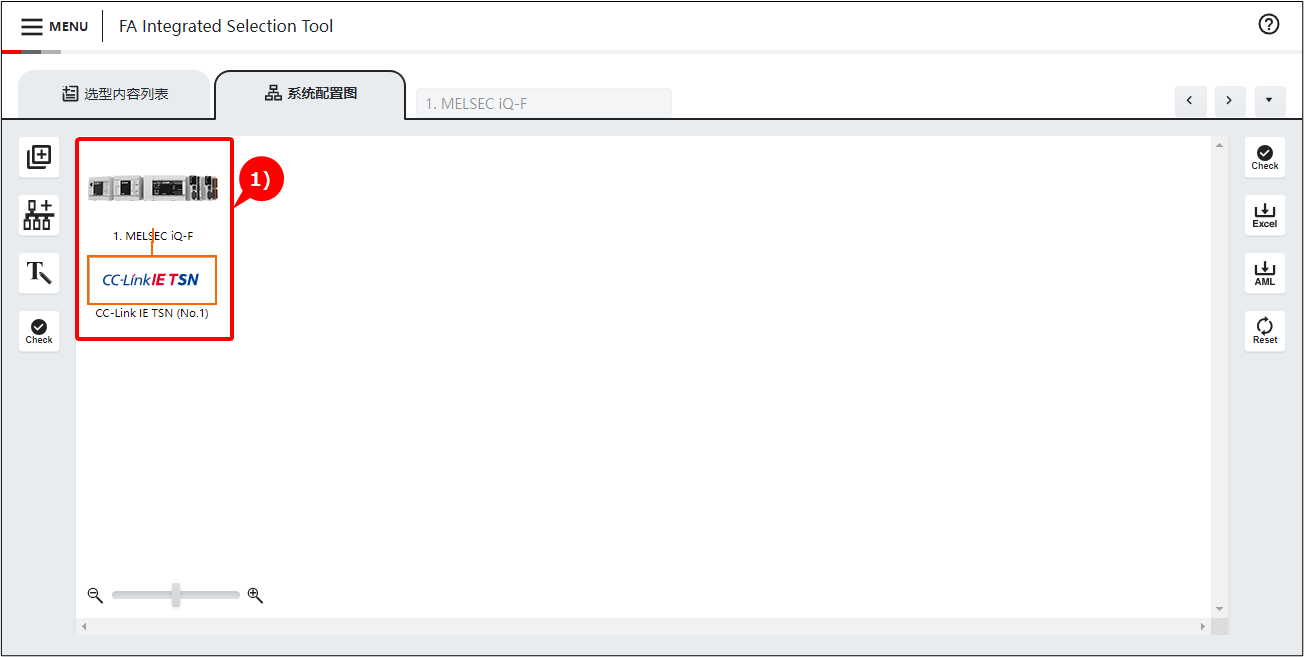

1）将用选择的拓扑创建网络。

STEP6：错误检查

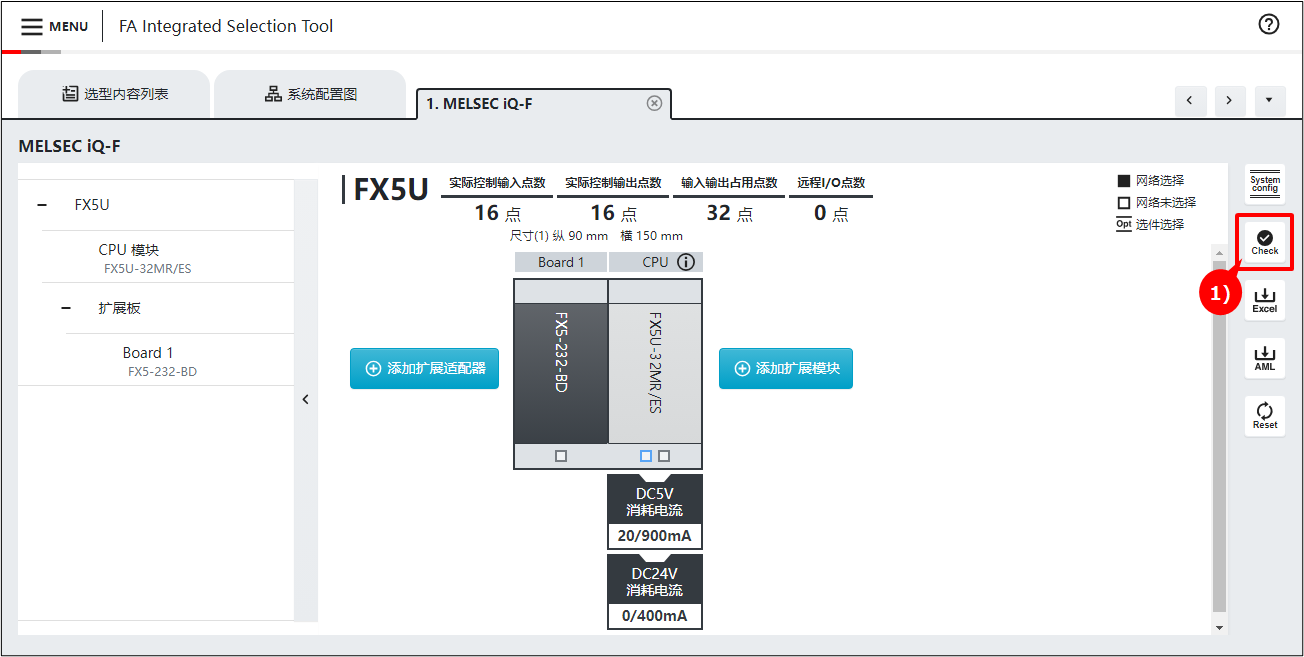

1）按下「检查错误」按钮。

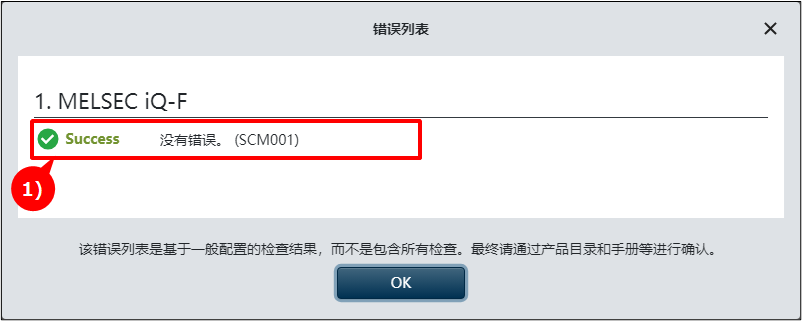

1）如果没有错误或警告，则显示「Success」。

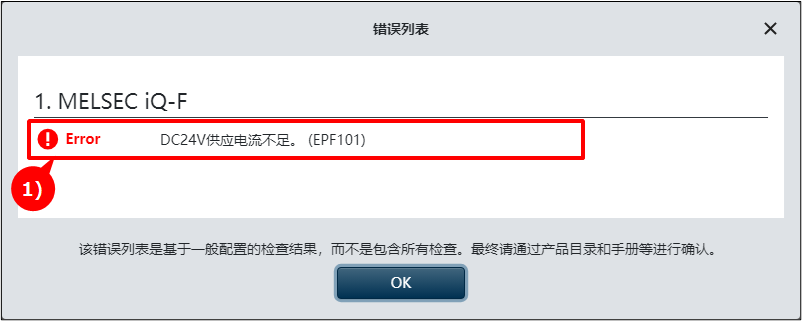

1）如果有错误或警告，将显示详细信息。
