入出力ユニット、インテリジェント機能ユニット、安全増設ユニット、拡張ボード、拡張アダプタ、増設電源ユニット、コネクタ変換ユニットが接続できます。

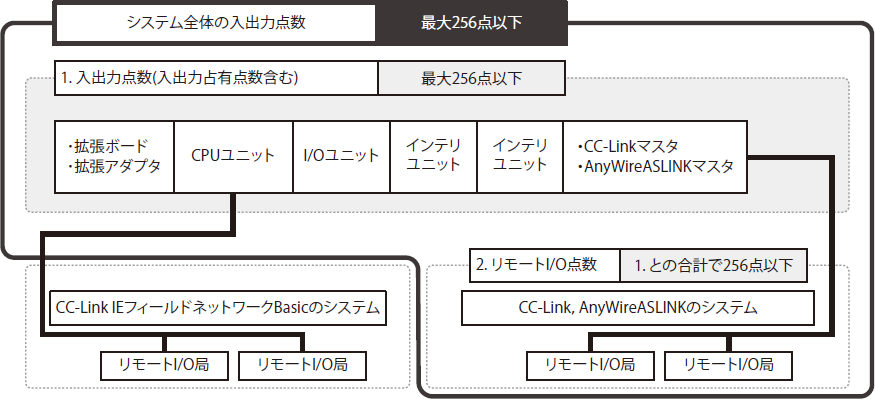

リモートI/Oマスタユニットの接続を含めた、システム全体の最大制御点数は256点です。



品名説明最大接続台数備考
I/Oユニット入出力を増設するためのユニットです。電源を内蔵した電源内蔵入出力ユニットや、位置決め機能，および高速カウンタ機能を搭載した高速パルス入出力ユニットもあります。8高速パルス入出力ユニットは最大４台接続できます。
インテリジェント機能ユニット
安全増設ユニット		インテリジェント機能ユニットは、シンプルモーションユニットなど、入出力以外の機能を持つユニットです。
安全増設ユニットは、安全制御システムを構築するためのユニットです。		8安全増設ユニットは、システム構成の一番右側にのみ接続できます。
拡張ボードCPUユニット正面に接続する機能拡張のためのボードです。1入出力点数は占有しません。
拡張アダプタCPUユニット左側に接続する機能拡張のためのアダプタです。4・通信用拡張アダプタは最大2台接続できます。
・アナログ拡張アダプタは最大2台接続できます。
・拡張ボードを接続した場合、通信用拡張アダプタの接続台数は最大1台になります。
・入出力点数は占有しません。
増設電源ユニットCPUユニットの内蔵電源が不足する場合に、増設する電源です。1-
増設延長ケーブルFX5の増設ユニット（増設ケーブルタイプ）を離れた場所に取り付ける場合に使用します。1接続先が増設ケーブルタイプのユニット（FX5-1PSU-5V，電源内蔵入出力ユニットは除く）の場合、必ずコネクタ変換アダプタ（FX5-CNV-BC）を併用してください。
コネクタ変換アダプタ増設延長ケーブルと増設ケーブルタイプのユニット（FX5-1PSU-5V，電源内蔵入出力ユニットは除く）を接続するためのアダプタです。1

1システムに接続できる台数に制約があるユニットを下記に示します。

I/Oユニット

品名形名最大接続台数備考
高速パルス入出力ユニットFX5-16ET/ES-H, FX5-16ET/ESS-H4-

インテリジェント機能ユニット
MELSEC iQ-F

品名形名最大接続台数備考
シンプルモーションユニットFX5-40SSC-S, FX5-80SSC-S11システム内にはFX5-40SSC-SまたはFX5-80SSC-Sどちらか一方のみを使用してください。
CC-Link IE TSNマスタ・ローカルユニットFX5-CCLGN-MS2マスタ局：1台，ローカル局：1台
EthernetユニットFX5-ENET1-
EthernetユニットFX5-ENET/IP1FX5-EIPとの併用はできません。
EtherNet/IPユニットFX5-EIP1FX5-ENET/IPとの併用はできません。
CC-Link IEフィールドネットワーク
インテリジェントデバイス局ユニット		FX5-CCLIEF1-
CC-Linkシステムマスタ・インテリジェントデバイスユニットFX5-CCL-MS2マスタ局：1台，インテリジェントデバイス局：1台
AnyWireASLINKシステムマスタユニットFX5-ASL-M1-
PROFIBUS-DPマスタユニットFX5-DP-M1-

安全増設ユニット

品名形名最大接続台数備考
安全メインユニットFX5-SF-MU4T51システム構成の一番右側にのみ接続できます。ただし、FX5-SF-8DI4を接続する場合は除く。
安全入力拡張ユニットFX5-SF-8DI42FX5-SF-MU4T5の直後かつ、システム構成の一番右側にのみ接続できます。
