可连接输入输出模块、智能功能模块、安全扩展模块、扩展适配器、扩展电源模块、总线转换模块、连接器转换模块。

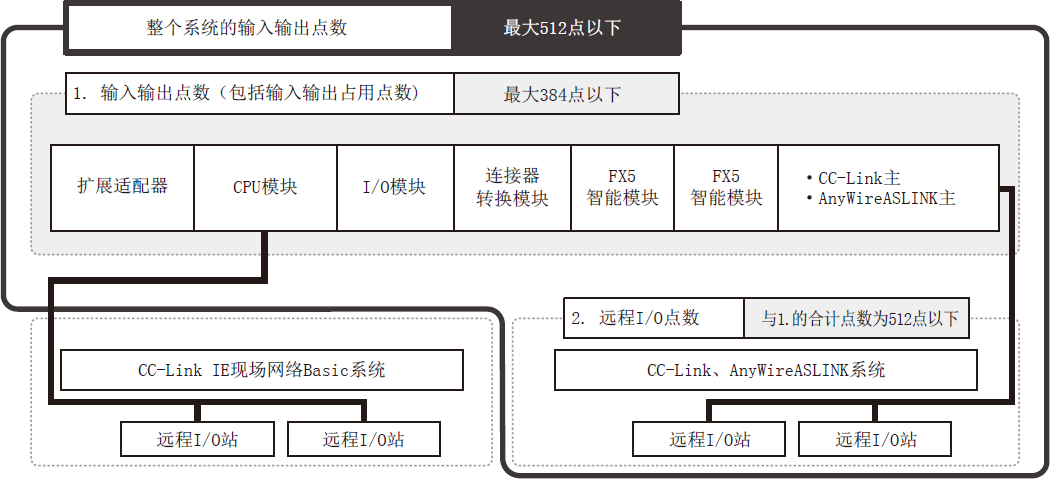

输入输出合计最大控制点数为384点，连接远程I/O主站模块时，系统整体的最大控制点数为512点。



产品名称说明最大连接台数备注
I/O模块是用于扩展输入输出的模块。还有内置了电源的电源内置输入输出模块、定位功能以及高速计数器功能的高速脉冲输入输出模块。16最多可连接4台高速脉冲输入输出模块。
智能功能模块
安全扩展模块		智能功能模块是拥有简单运动模块等输入输出以外功能的模块。
安全扩展模块为用于构筑安全控制系统的模块。		16可使用FX3系列的智能功能模块。
使用时需要总线转换模块。
但是，安全扩展模块与总线转换模块不能搭配使用。
安全扩展模块只能在系统构成最右侧连接。
扩展适配器连接CPU模块左侧扩展功能的适配器。6・最多可连接2台通信适配器。
・最多可连接4台模拟量适配器。
・不占用输入输出点数。
扩展电源模块CPU模块内置电源不足时的扩展电源。2-
总线转换模块是在FX5UC的系统中用于连接FX3扩展模块的模块。1・FX3的智能功能模块只可连接在总线转换模块的右侧。
・总线转换模块右侧最多可连接6台FX3的智能功能模块。
扩展延长电缆在FX5扩展模块(扩展电缆型)安装在较远场所时使用。1连接目标为扩展电缆型模块(除电源内置输入输出模块以外)时，必须与连接器转换适配器（FX5-CNV-BC）搭配使用。
连接器转换适配器是连接扩展延长电缆与扩展电缆型模块(除电源内置输入输出模块以外)的适配器。1

对1个系统中可使用的台数有限制的模块如下所示。

I/O模块

产品名称型号最大连接台数备注
高速脉冲输入输出模块FX5-16ET/ES-H, FX5-16ET/ESS-H4-

智能功能模块
MELSEC iQ-F

产品名称型号最大连接台数备注
高速计数器模块FX5-2HC/ES13高速计数器模块从电源模块(CPU模块、扩展电源模块、电源内置输入输出模块)连接到第八台。
简单运动模块FX5-40SSC-S, FX5-80SSC-S15-
运动模块FX5-40SSC-G, FX5-80SSC-G4FX5-40SSC-G、FX5-80SSC-G、FX5-CCLGN-MS(主站)合计最多可连接4台。
CC-Link IE TSN主站/本地站模块FX5-CCLGN-MS2主站：1台，本地站：1台
以太网模块FX5-ENET1-
以太网模块FX5-ENET/IP1不能与FX5-EIP同时使用。
EtherNet/IP模块FX5-EIP1不能与FX5-ENET/IP同时使用。
OPC UA模块FX5-OPC1-
CC-Link IE现场网络智能设备站模块FX5-CCLIEF1-
CC-Link系统主站/智能设备模块FX5-CCL-MS2主站：1台，智能设备站：1台
作为主站使用时，不能与FX3U-16CCL-M同时使用。
作为智能设备站使用时，不能与FX3U-64CCL同时使用。
AnyWireASLINK系统主模块FX5-ASL-M1不能与FX3U-128ASL-M同时使用。
PROFIBUS-DP主模块FX5-DP-M1-

FX3扩展模块

产品名称型号最大连接台数备注
AnyWireASLINK系统主模块FX3U-128ASL-M1-
CC-Link系统主站块FX3U-16CCL-M1将FX5-CCL-MS作为主站使用时，不能与FX5-CCL-MS同时使用。
CC-Link系统接口块FX3U-64CCL1将FX5-CCL-MS作为智能设备站使用时，不能与FX5-CCL-MS同时使用。
高速计数器块FX3U-2HC2请连接在总线转换模块后。

安全扩展模块

产品名称型号最大连接台数备注
安全主模块FX5-SF-MU4T51只能在系统构成最右侧连接。但是，与FX5-SF-8DI4连接时除外。
安全输入扩展模块FX5-SF-8DI42只能在FX5-SF-MU4T5之后立即连接，且只能在系统构成最右侧连接。
