シーケンサ MELSEC-L選定画面操作説明

１．画面構成

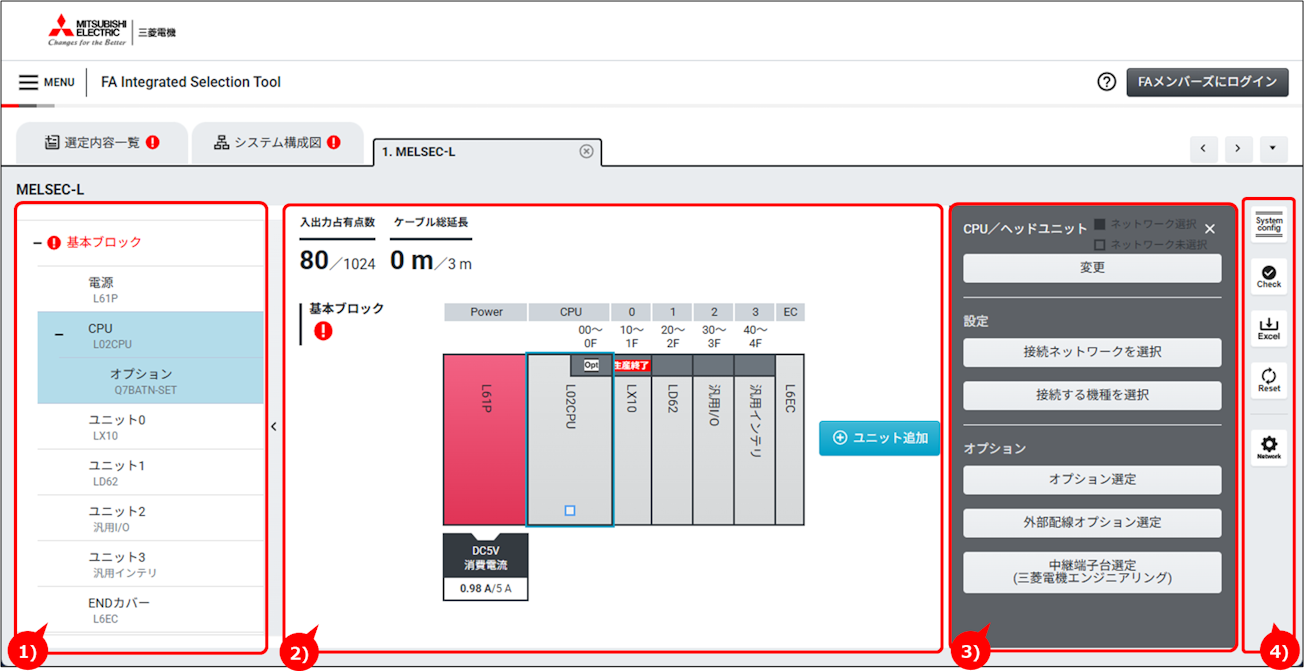

● メイン画面

1）選定リスト

選定した製品の形名を表示します。

画面項目	説明
	製品を押下すると、選択した製品のドロワーメニューが表示されます。
	製品にエラーがある場合に表示されます。詳細は、エラーチェックからご確認できます。

2）選定結果

選定した製品のイメージおよび情報を表示します。

画面項目	説明
	製品を押下すると、選択した製品のドロワーメニューが表示されます。
	オプションを選択しているユニットに表示されます。
	生産終了している製品に表示されます。
	ネットワークに対応しているユニットに表示されます。ネットワークに接続している場合、四角が塗りつぶされます。
	製品にエラーがある場合に表示されます。詳細は、エラーチェックからご確認できます。
	ユニットを選択する画面が表示されます。

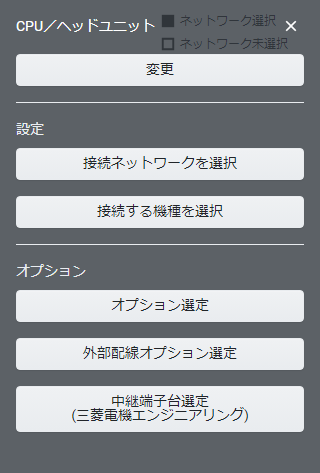

3）ドロワーメニュー

選択したユニットのメニューを表示します。

画面項目	説明
	選択しているユニットのメニューを表示します。メニューを押下すると対象の操作を行います。

4）補助ボタン

選定内容のチェック、選定内容のリセットなど各種ボタンを表示します。

画面項目	説明
	選定した製品の構成図を表示します。

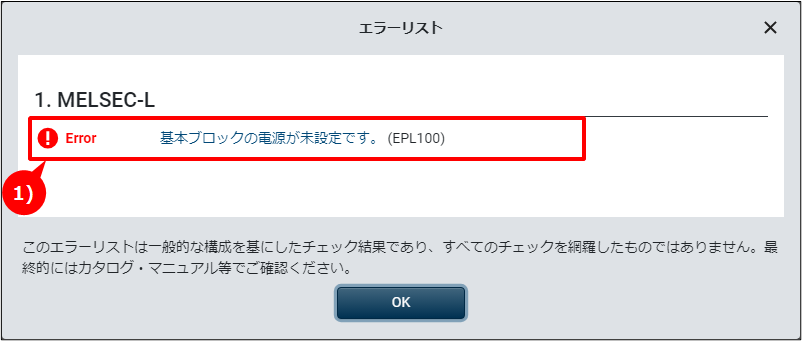

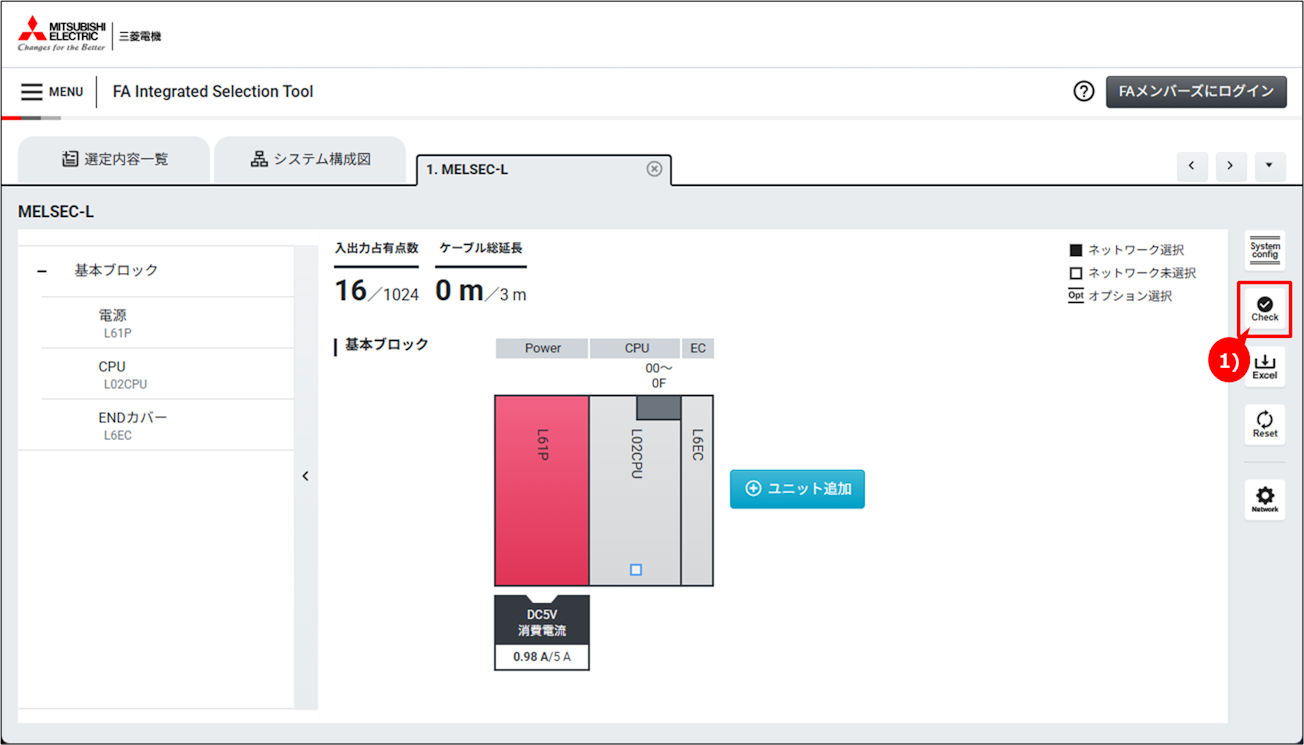

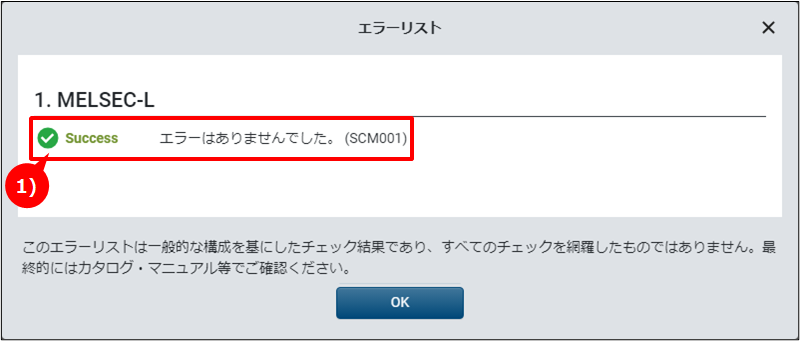

	選定した製品の整合性チェックを行います。
	選定結果をExcel形式のファイルで出力できます。
	選定内容を破棄し、最初から選定をやり直します。

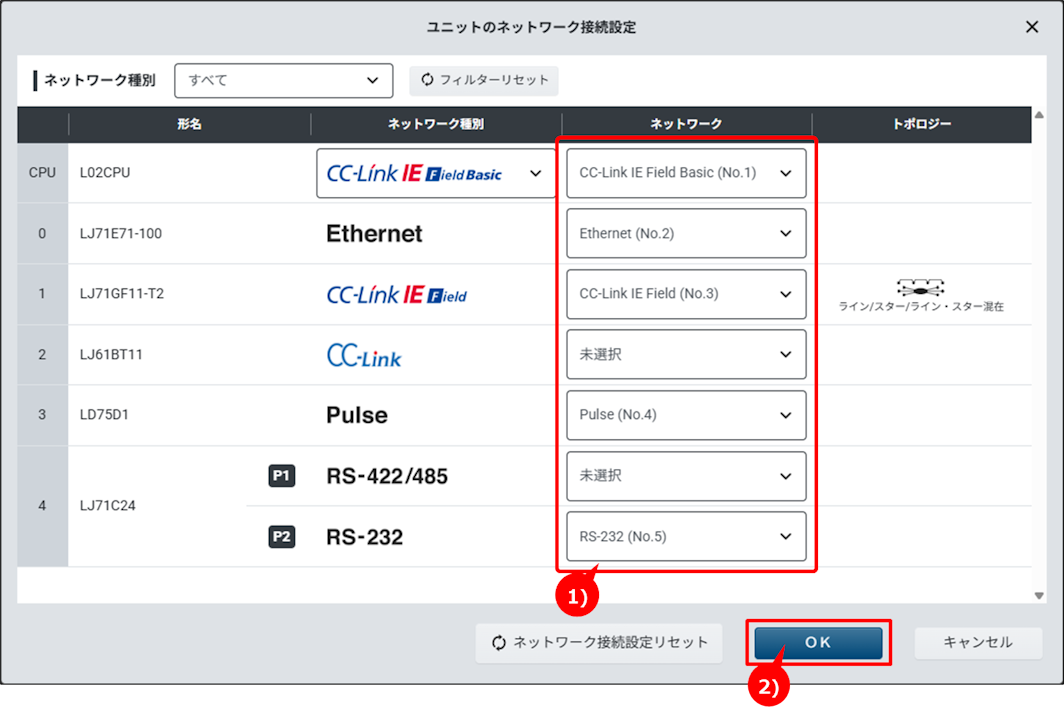

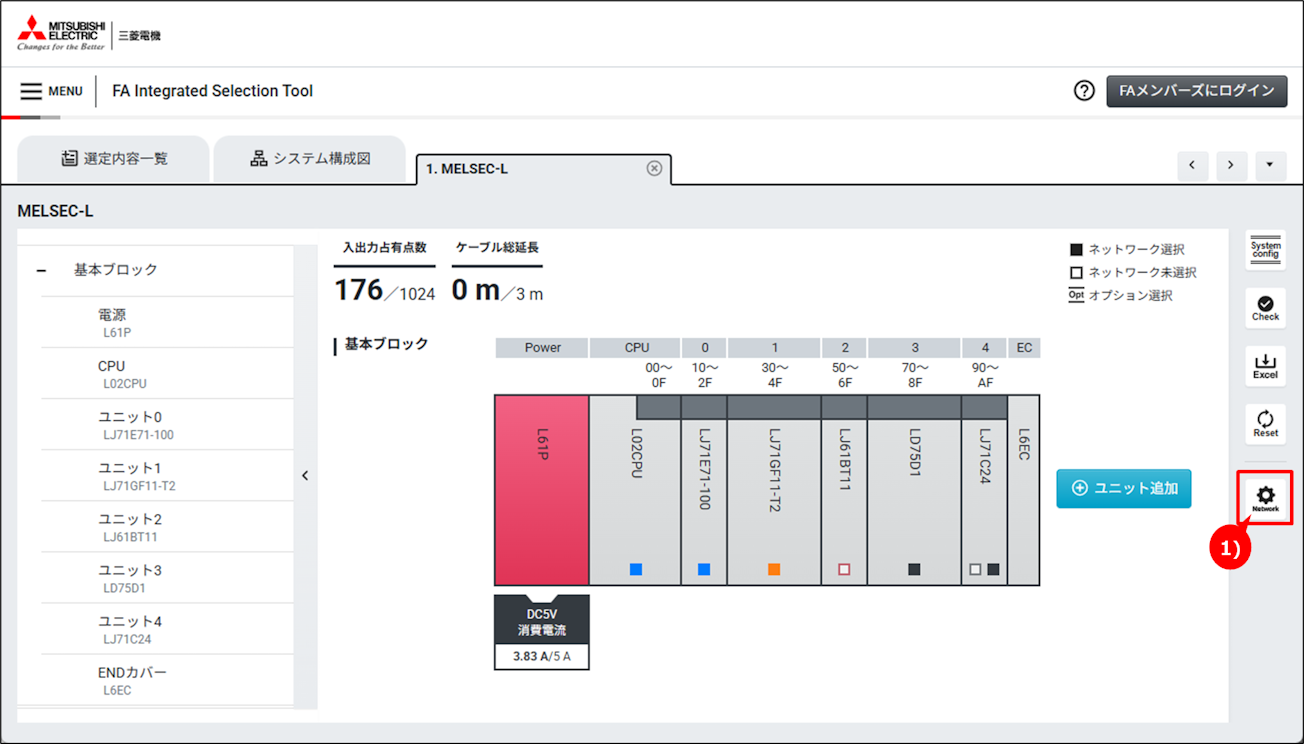

	選定したの製品のネットワーク接続設定を一度に行います。

２．操作手順

STEP1：ユニット追加

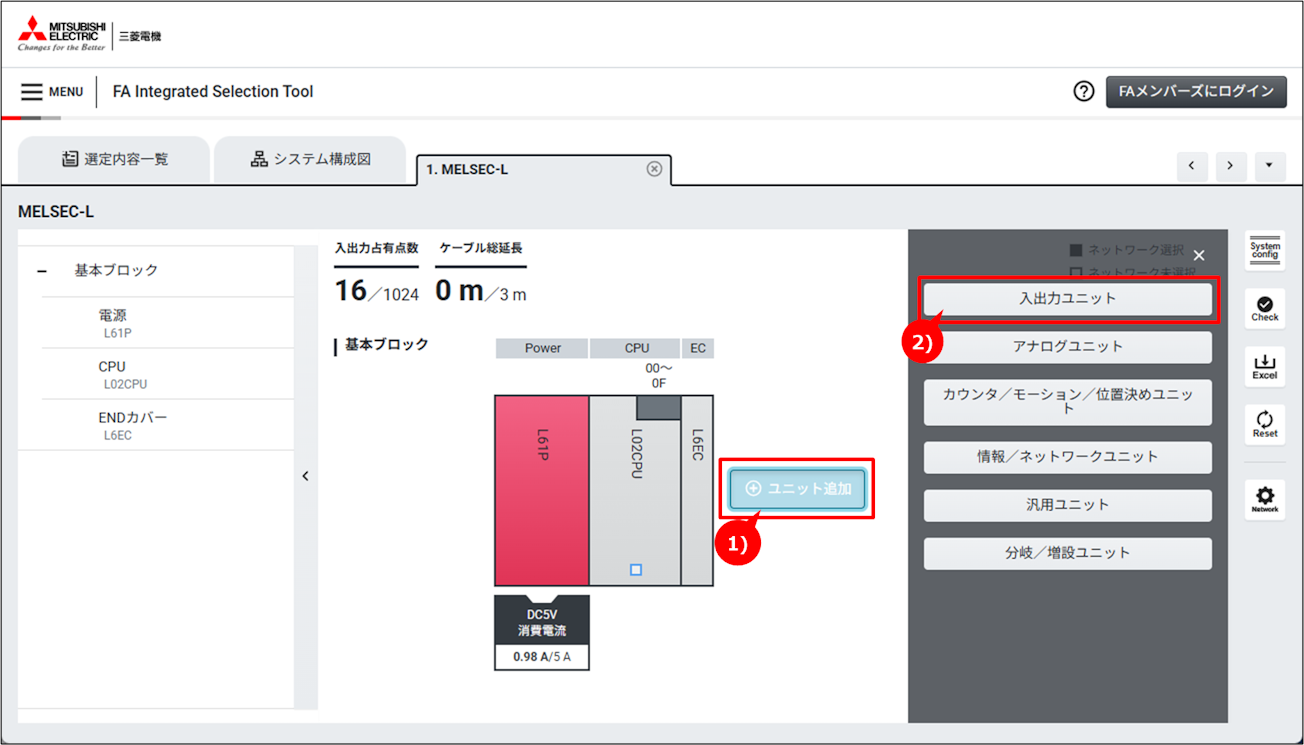

1）「ユニット追加」ボタンを押下します。
2）追加したいユニット種類のボタンを押下します。

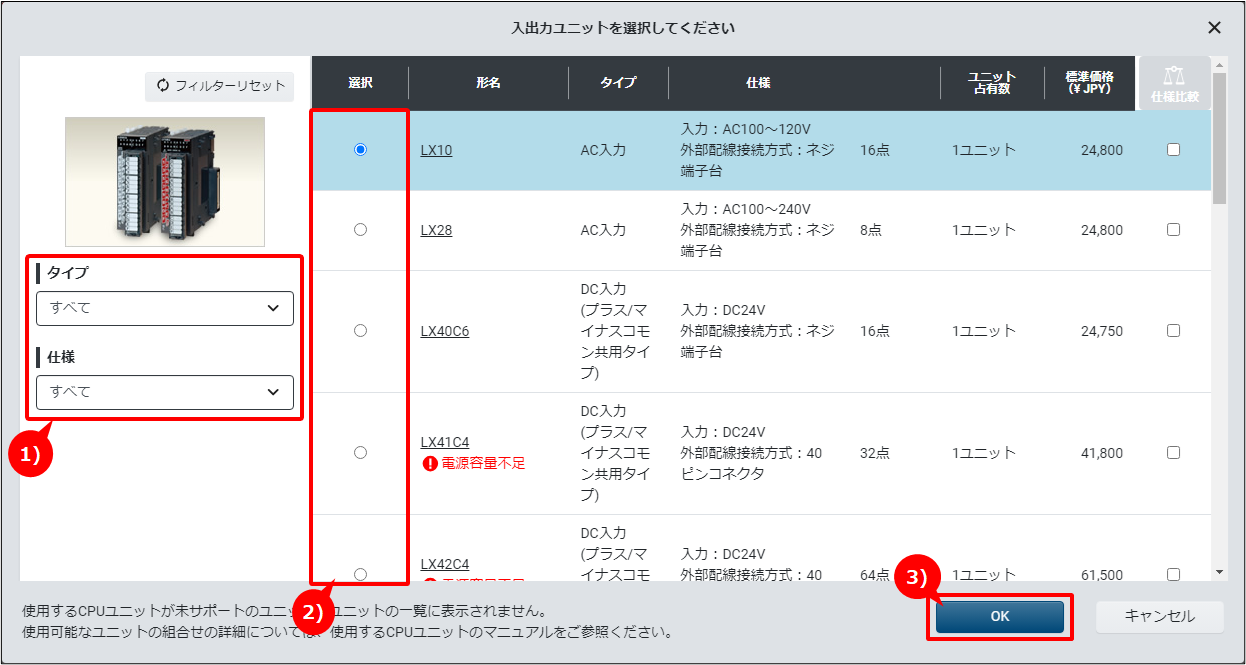

1）ユニットの絞り込み条件を指定できます。
2）追加するユニットを選択します。
　ユニットを装着すると電源容量が不足する場合、警告マークが表示されます。
3）「OK」ボタンを押下します。

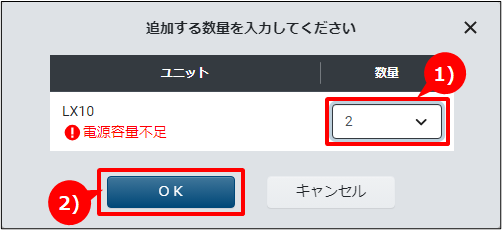

1）追加する数量を指定できます。
　指定した数量のユニットを装着すると電源容量が不足する場合、警告マークが表示されます。
2）「OK」ボタンを押下します。
3）選択したユニットが追加されます。

STEP2：オプション追加

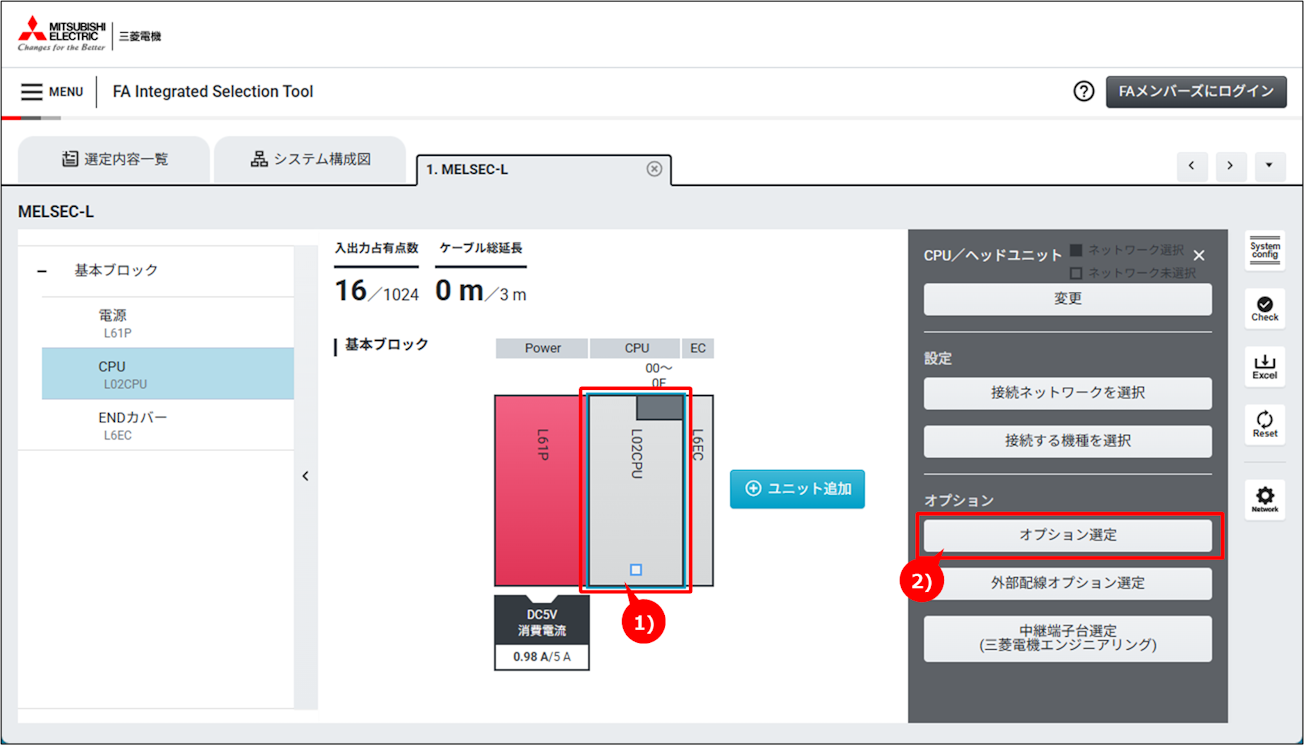

1）オプションを追加したいユニットを押下します。
2）「オプション選定」ボタンを押下します。

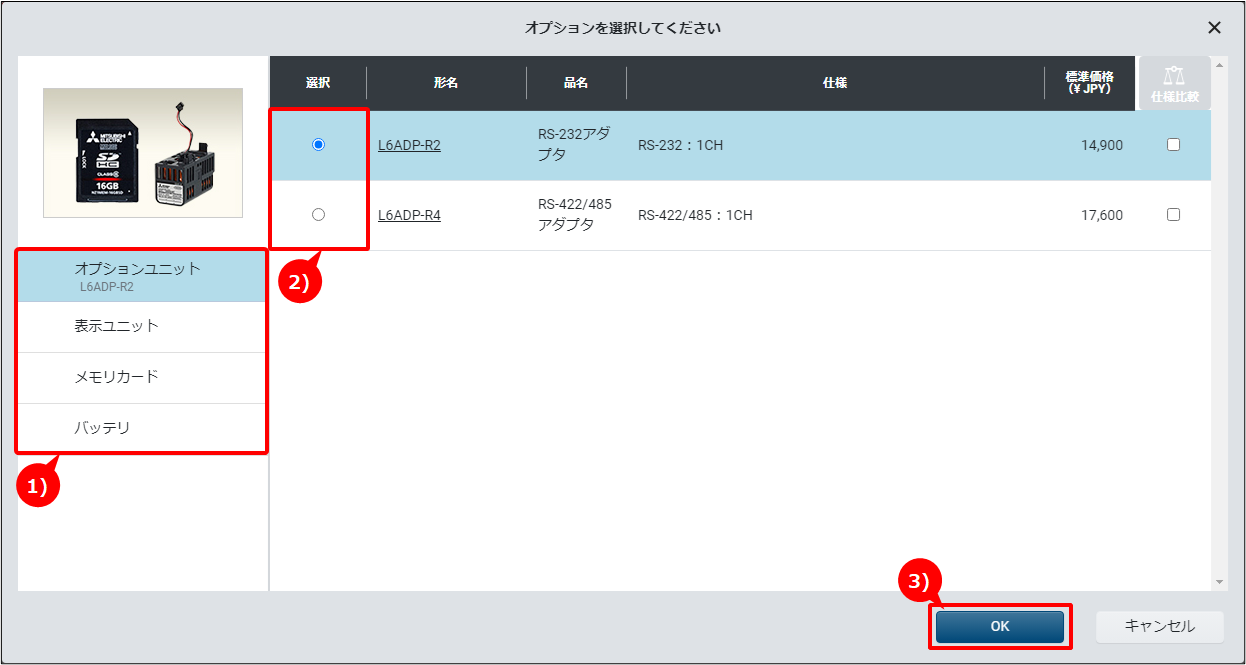

1）追加したいオプションの種類を選択します。
2）追加したいオプションを選択します。
3）「OK」ボタンを押下します。
4）選択したオプションが追加され、ユニットにOPTマークが表示されます。

STEP3：ERR端子付ENDカバーの追加

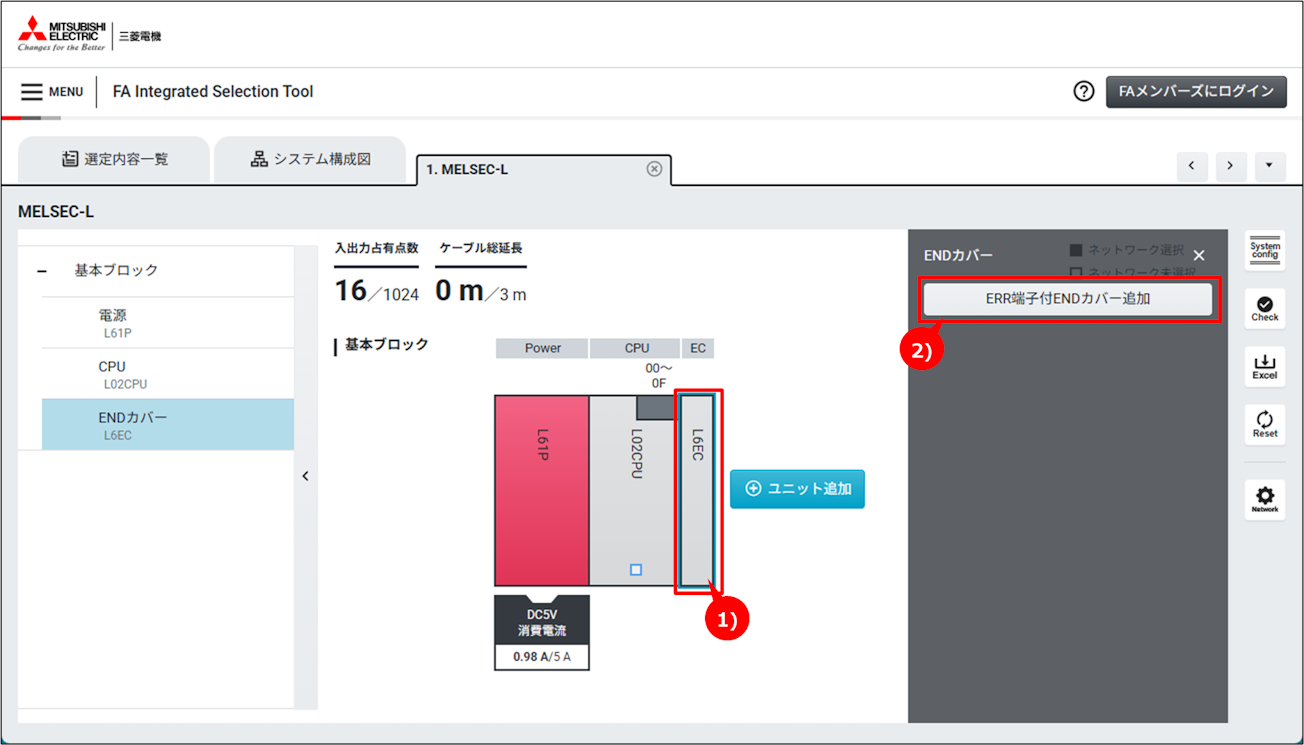

1） ENDカバーを押下します。
2）「ERR端子付ENDカバー」ボタンを押下します。

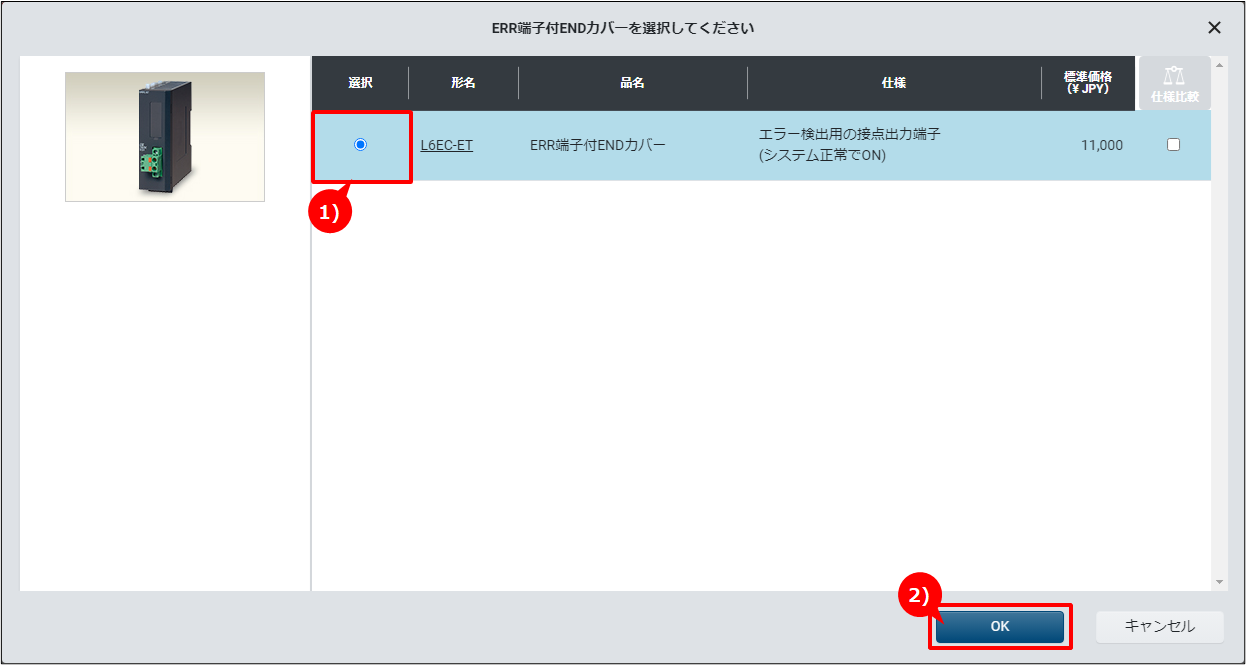

1）追加したいERR端子付ENDカバーを選択します。
2）「OK」ボタンを押下します。
3）選択したERR端子付ENDカバーが追加されます。

STEP4：接続する機種を選択

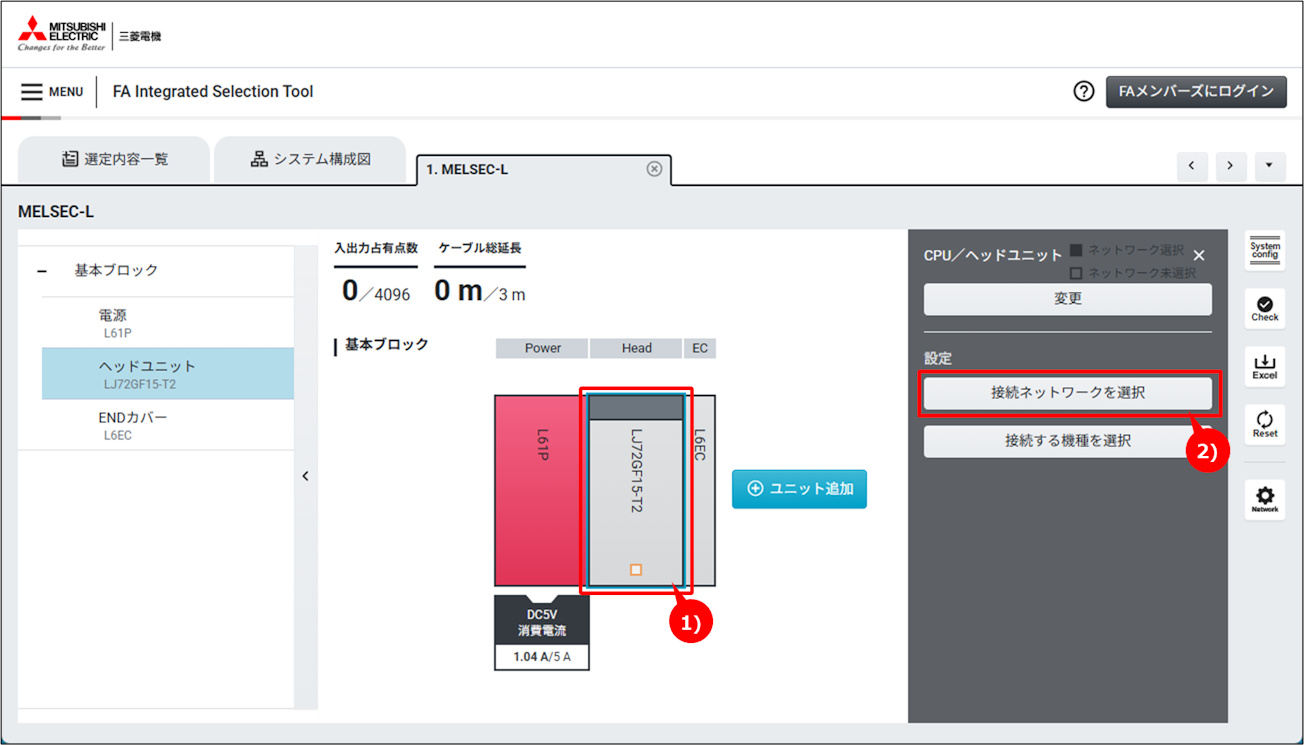

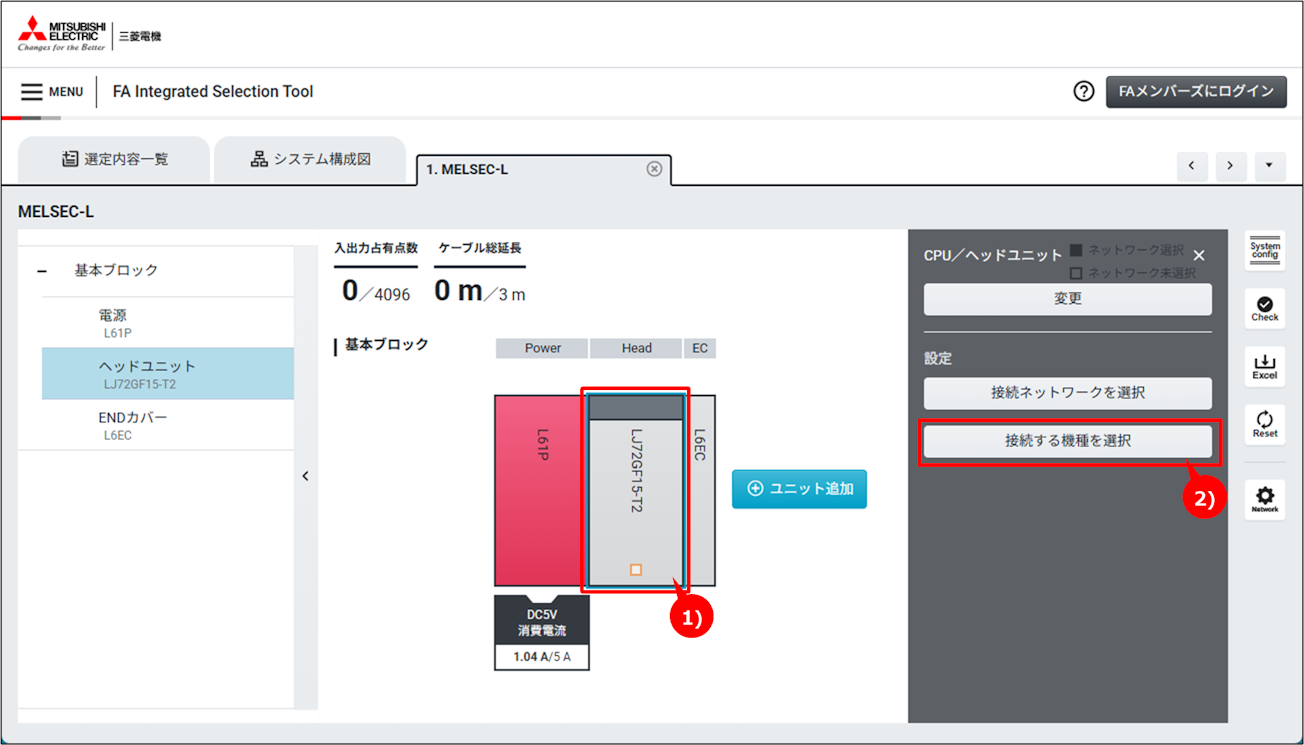

1）接続させたいユニットを押下します。
2）「接続する機種を選択」ボタンを押下します。

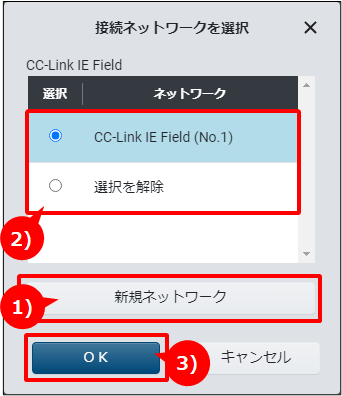

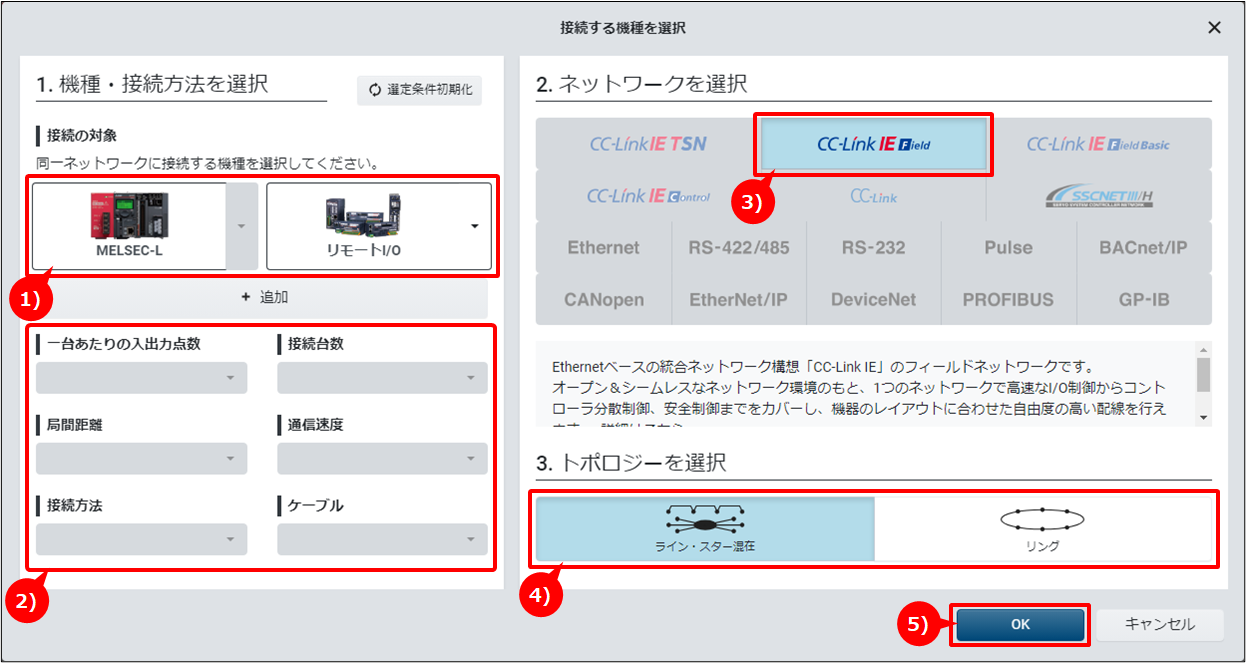

1）接続の対象を選択します。選択された機種により接続可能なネットワークが絞り込まれます。
2）絞り込み、選ぶポイントなどを指定すると対象ネットワークの絞込みが行えます。
3）追加するネットワークを選択します。

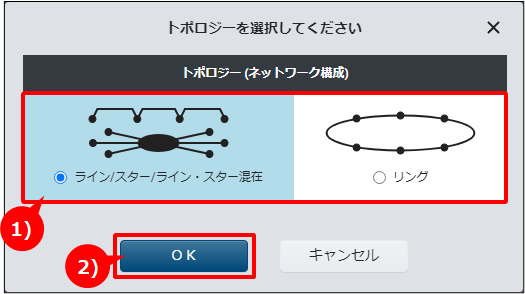

4）トポロジーの選択が必要なネットワークの場合、トポロジーを選択する画面が表示され、トポロジーを選択します。
5）「OK」ボタンを押下します。
6）接続した機種がシステム構成図に追加されます。
