可编程控制器 MELSEC iQ-R选型画面 操作说明

１．画面结构

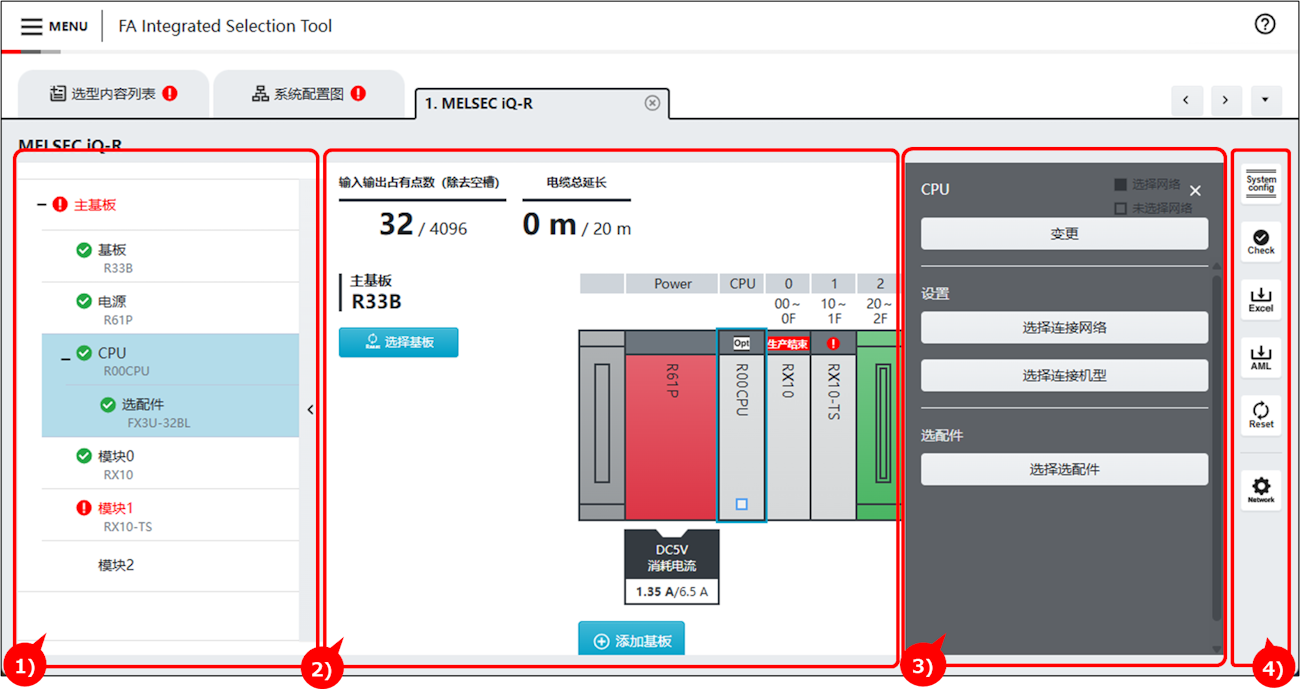

● 主画面

1）选型列表

显示选型产品的型号。

画面项目说明
点击产品名称，显示所选产品的抽屉菜单。
产品存在错误时，将显示此标记。
错误的详细内容请点击【错误检查】按钮查看。

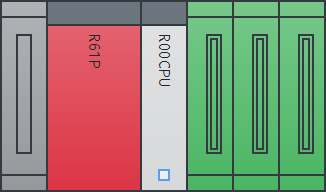

2）选型结果

显示选型产品的图像和信息。

画面项目说明
点击产品，显示所选产品的抽屉菜单。
显示在已选择选配件的模块中。
显示在已停产的产品中。
显示在支持网络的模块中。
模块连接网络后，对应方块将被填充。
产品出错时，将显示此标记。
错误的详细内容请点击【错误检查】按钮查看。
显示选中基板的抽屉菜单。
显示选择扩展基板的画面。

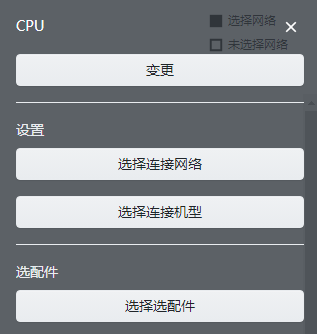

3）抽屉菜单

显示选中模块的菜单。

画面项目说明
显示选中模块的菜单。
点击菜单选项，执行目标操作。

4）辅助按钮

显示各种按钮（检查选型，初始化选型等）。

画面项目说明
显示选型产品的配置图。
显示选型产品的兼容性。
导出选型结果（Excel表格文件）
导出选型产品的AutomationML文件。
MELSOFT Navigator可导入AutomationML文件。
*存在无法导出AutomationML文件的型号。
放弃已选内容，重新开始选型。
一次性配置所选产品的网络连接设置。

２．操作步骤

STEP1：添加模块

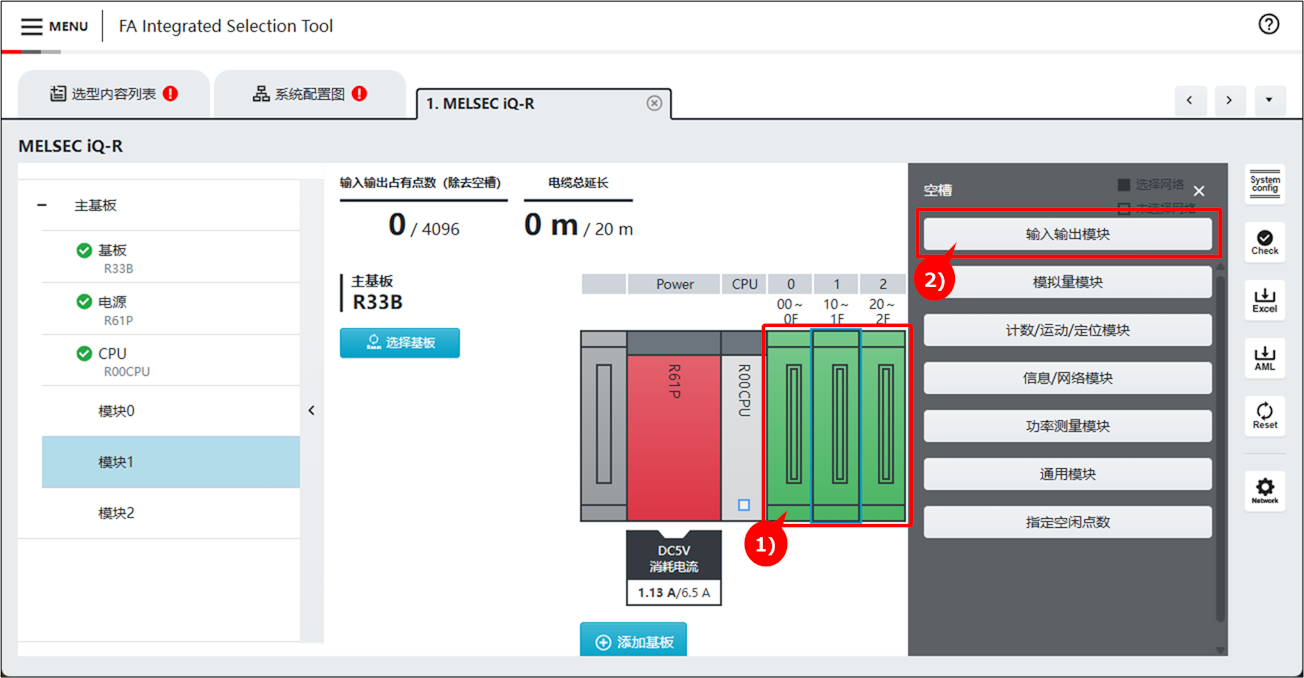

1） 选择要添加模块的插槽。
2） 点击要添加的模块种类按钮。

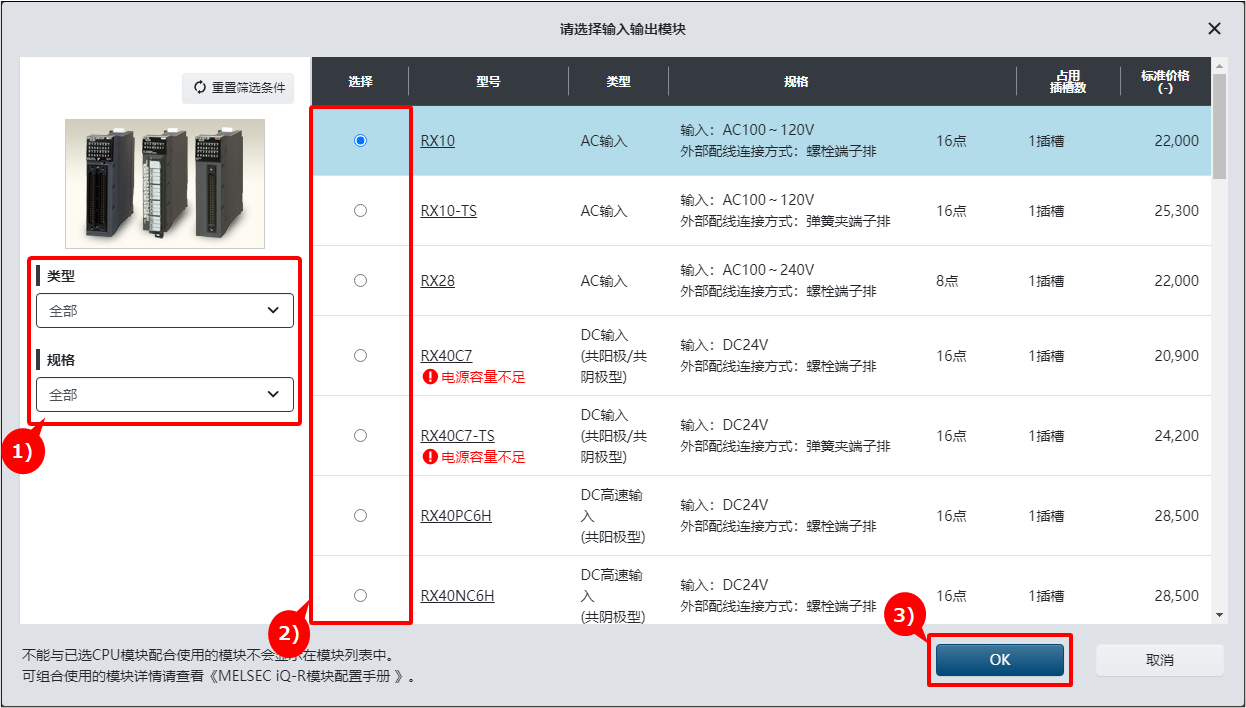

1）可指定模块的筛选条件。
2）选择要添加的模块。
　如果安装模块会引起电源容量不足，则会出现警告标记。
3）点击【OK】按钮。

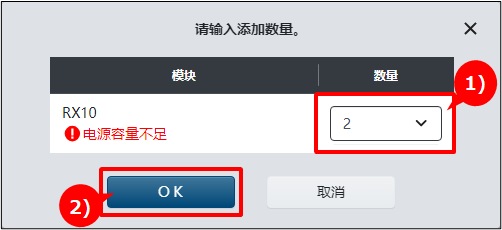

1）可指定要添加的数量。
　如果安装指定数量的模块会引起电源容量不足，则会出现警告标记。
2）点击【OK】按钮。
3）添加选择的模块。

STEP2：添加拓展基板

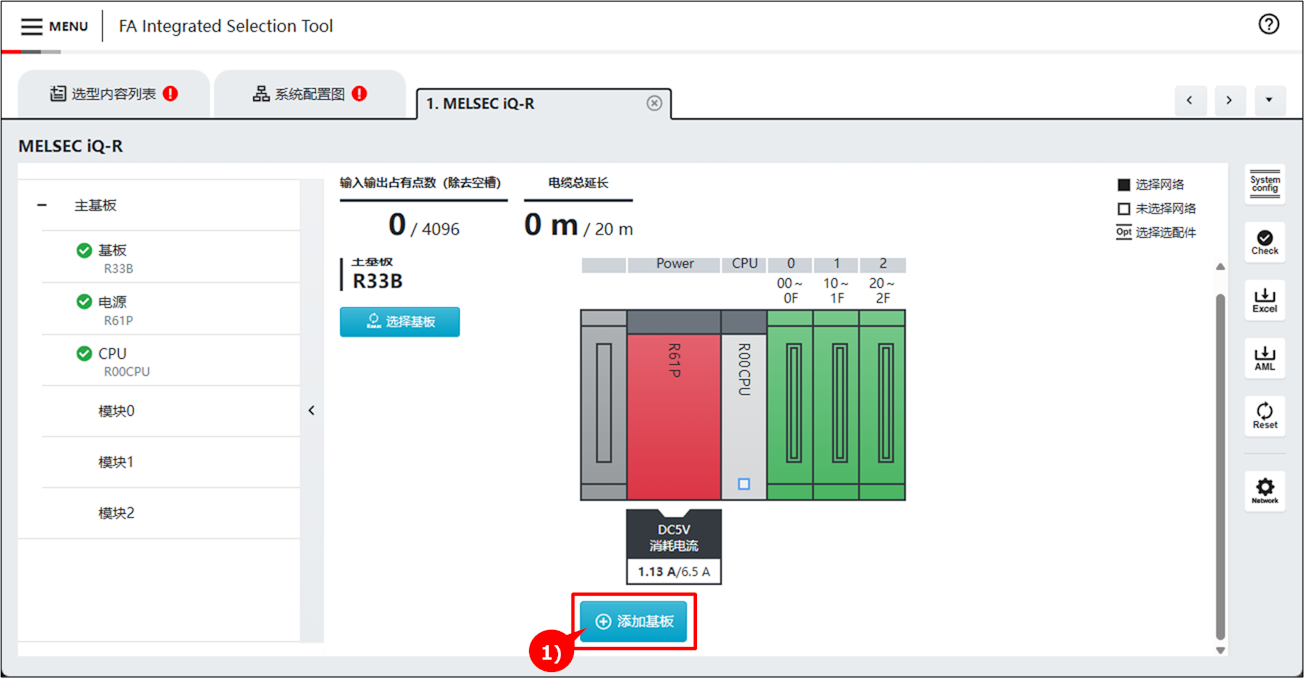

1）点击【添加基板】按钮。

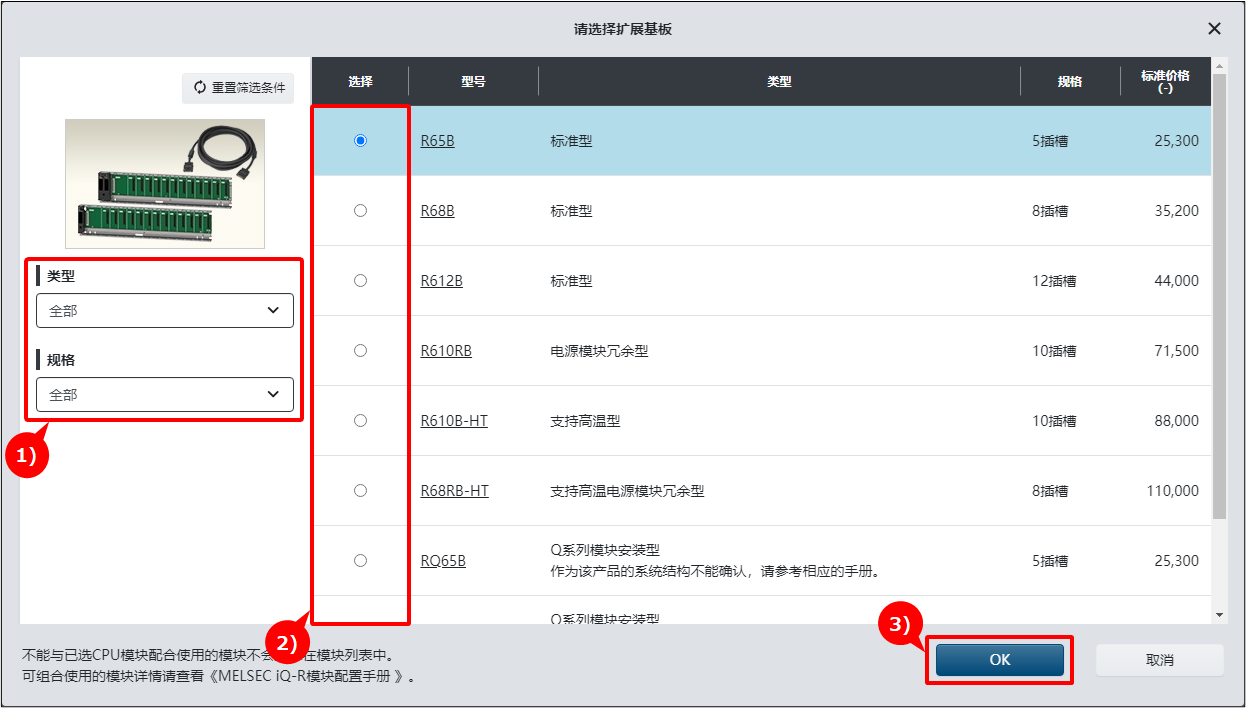

1）可指定基板的筛选条件。
2）选择要添加的基板。
3）点击【OK】

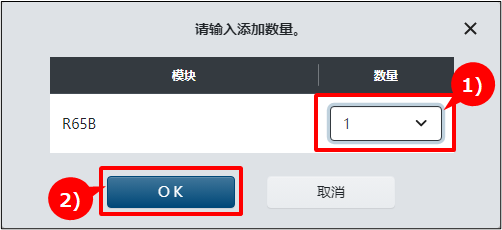

1）可指定要添加的数量。
2）点击【OK】按钮。
3）添加选择的基板。

STEP3：添加选配件

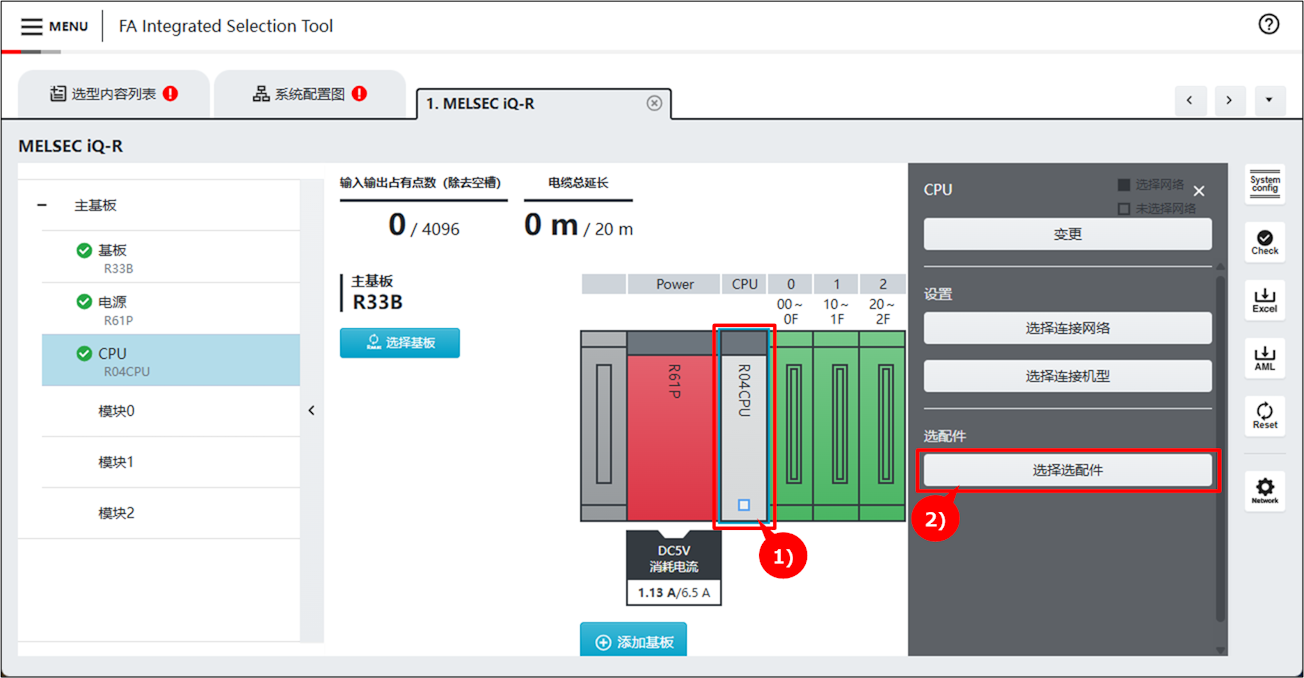

1）点击要添加选配件的模块。
2）点击【选择选配件】按钮。

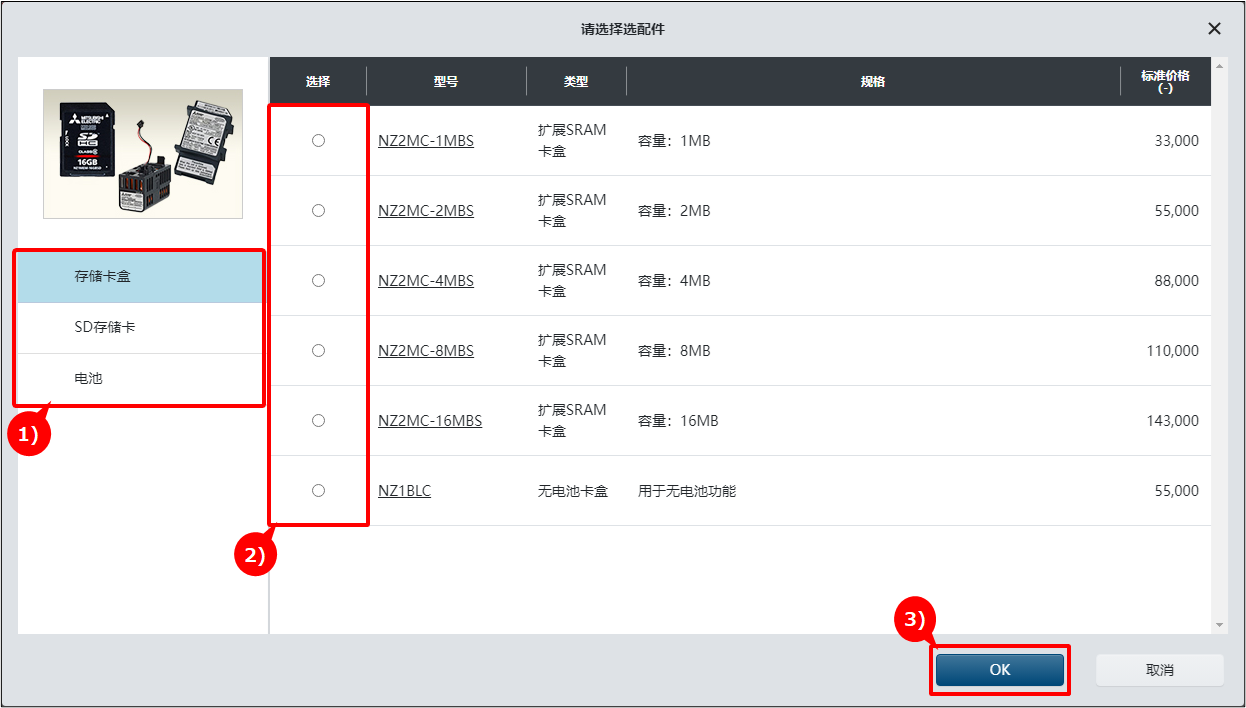

1）选择要添加的选配件种类。
2）选择要添加的选配件。
3）点击【OK】按钮。
4）添加选择的选配件，并在模块上显示OPT标记。

STEP4：选择连接机型

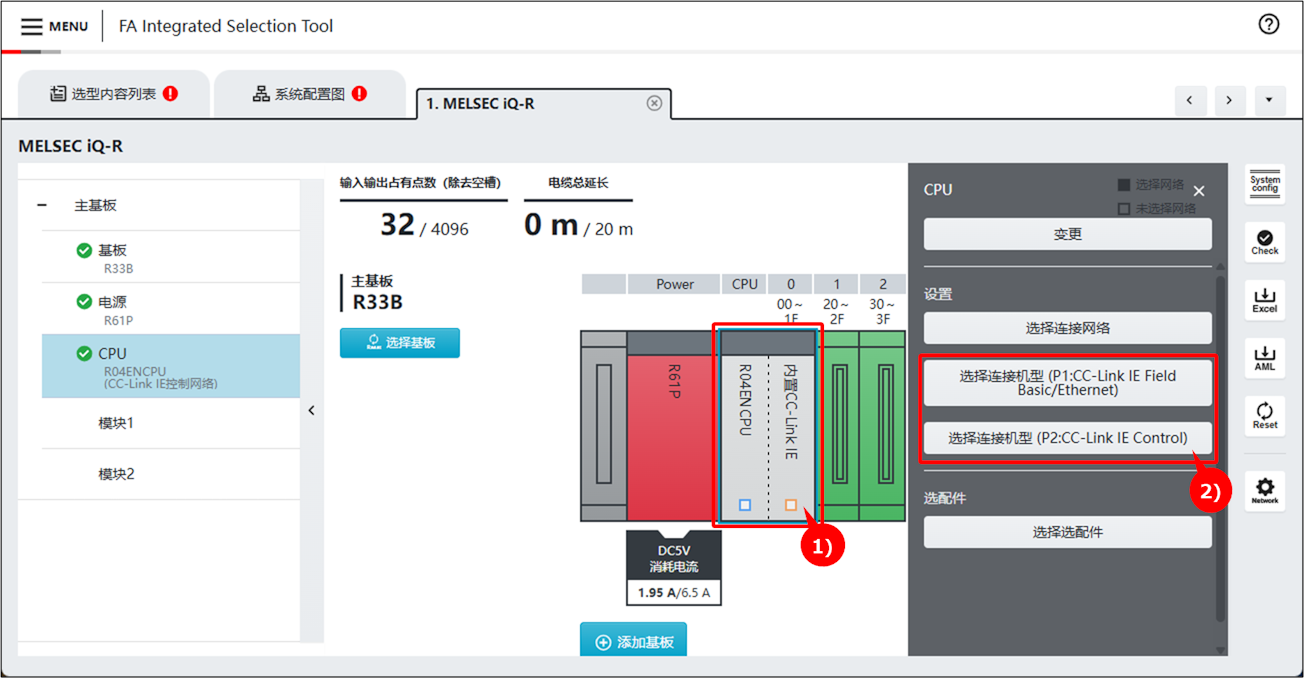

1）点击要连接机型的模块。
2）点击【选择连接机型】按钮

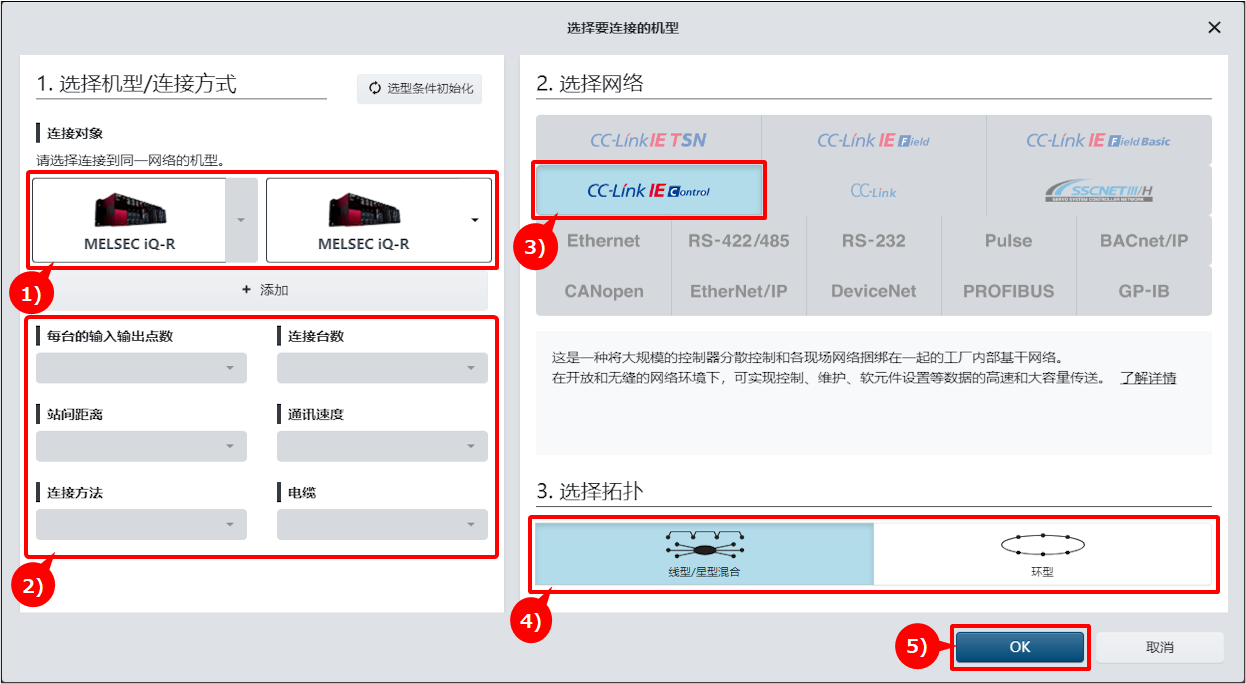

1）选择连接对象。根据选中的机型，显示此机型可连接的网络。
2）指定筛选条件、选择要点等，可筛选出目标网络。
3）选择要添加的网络。
4）对于必须选择拓扑的网络，请在自动显示的拓扑选择画面中进行选择。
5）点击【OK】按钮。
6）在系统配置图中添加连接的机型。

STEP5：选择连接网络

1）点击要连接网络的模块。
2）点击【选择连接网络】按钮。

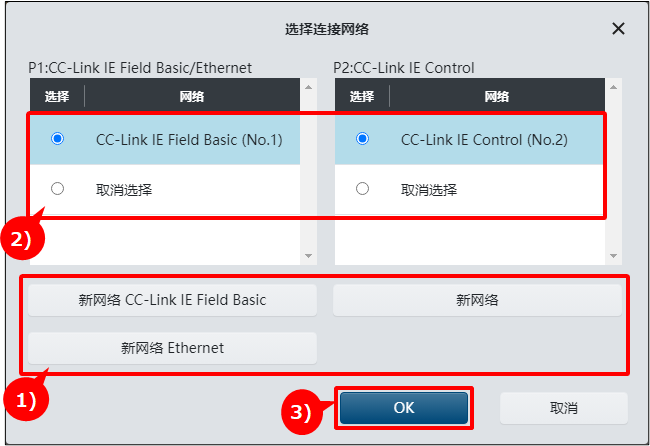

1）点击【新网络】按钮，可连接至新建网络。
　 对于必须选择拓扑的网络，拓扑选择画面将被显示。
2）选择要连接的网络。
3）点击【OK】按钮。
4）模块下方显示的方块将被填充。

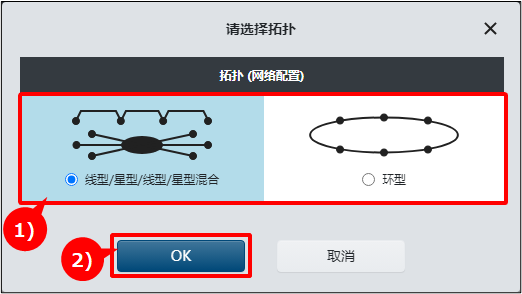

1）选择网络拓扑。
2）点击【OK】按钮。
3）根据已选拓扑创建网络。

STEP6：设置管理CPU

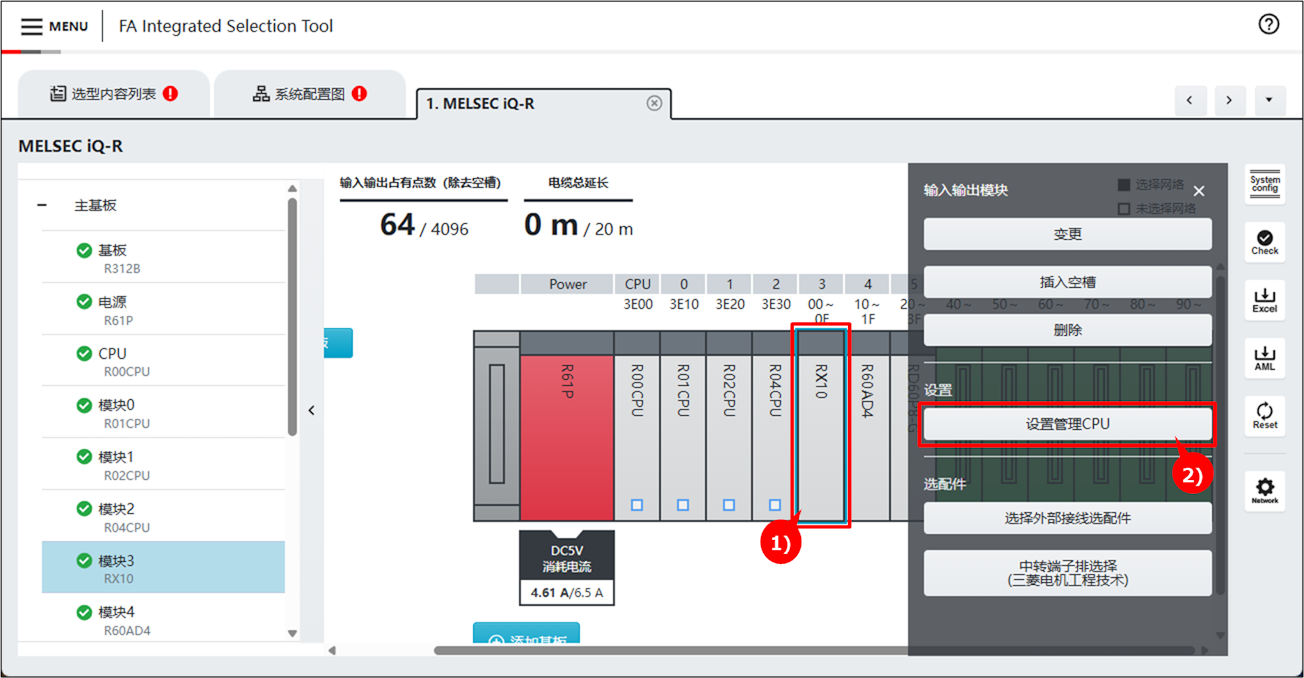

1）点击要设置管理CPU的模块。
2）点击【设置管理CPU】按钮。

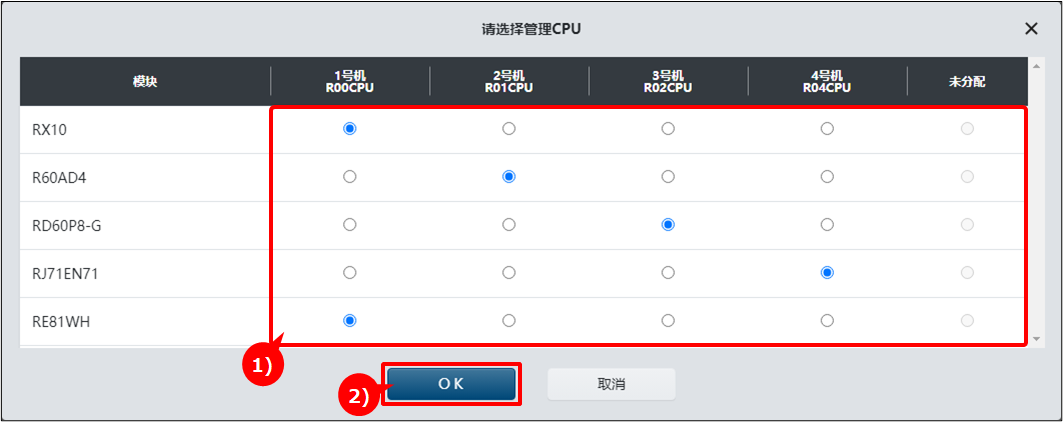

1）可为每个模块选择管理CPU。
2）点击【OK】按钮。
3）完成管理CPU的设置。

STEP7：错误检查

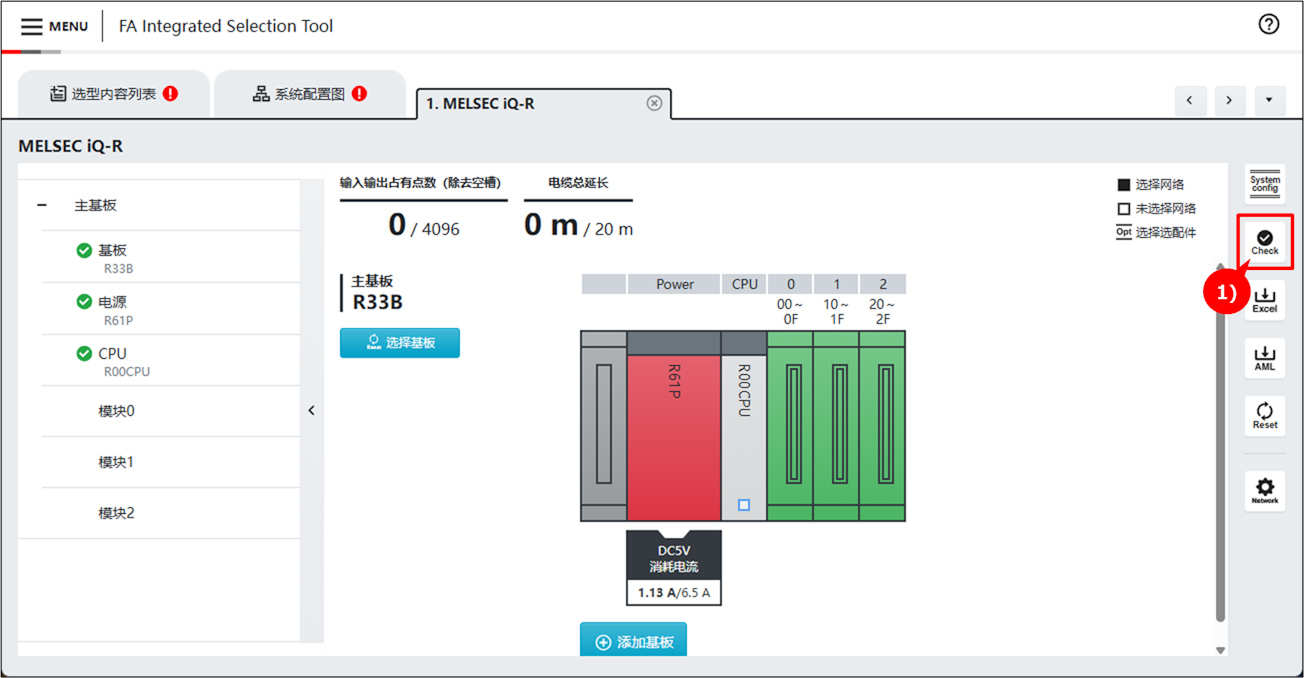

1）点击【错误检查】按钮。

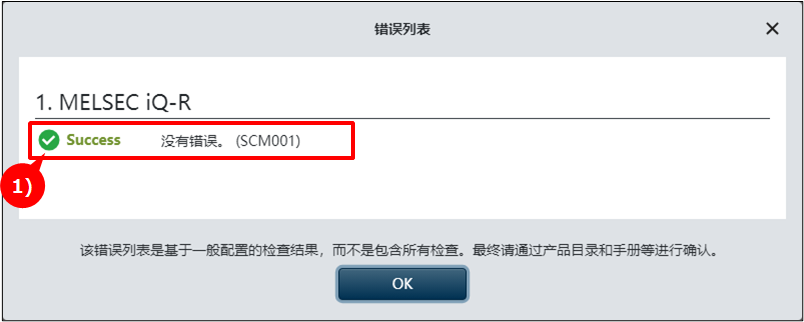

1）如无错误或警告，将会显示【Success】。

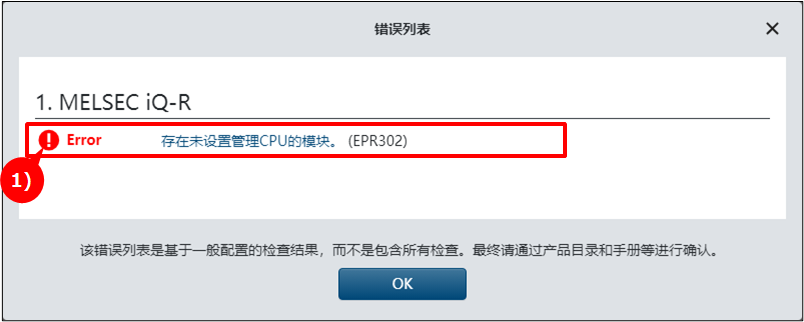

1）如发生错误或警告，详细信息将被显示。

STEP8：模块网络连接设置

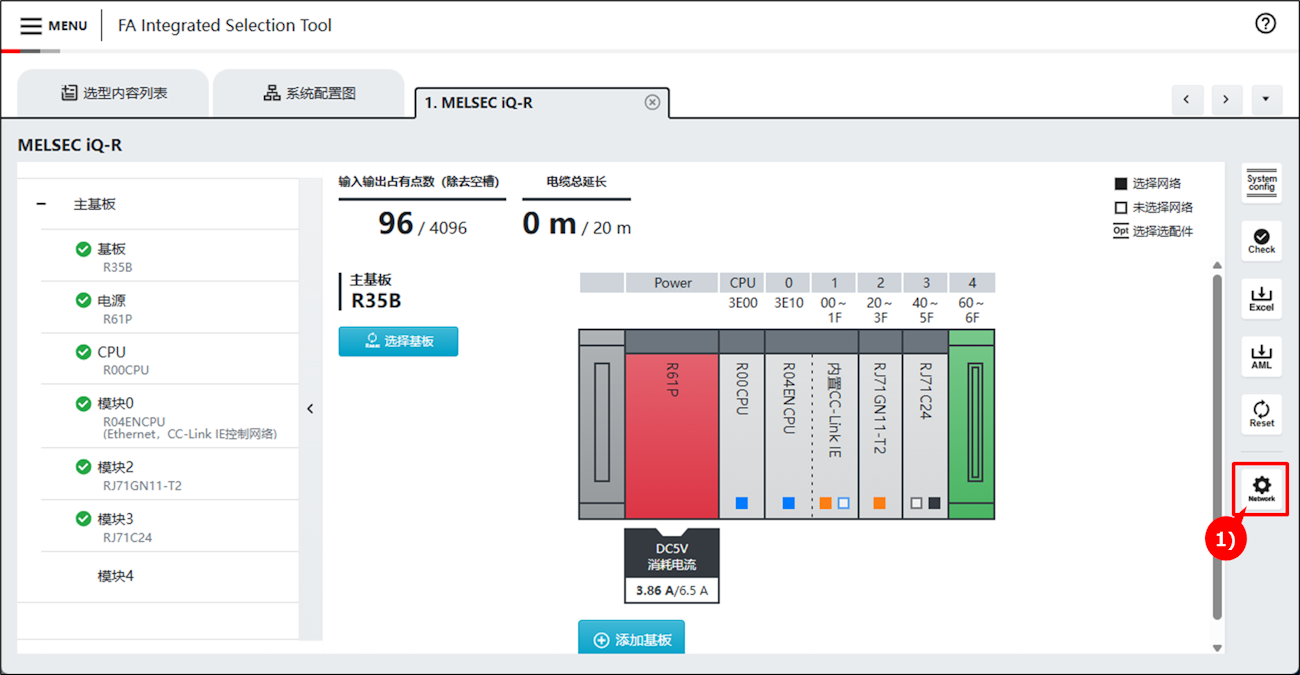

1）点击【模块网络连接设置】按钮。

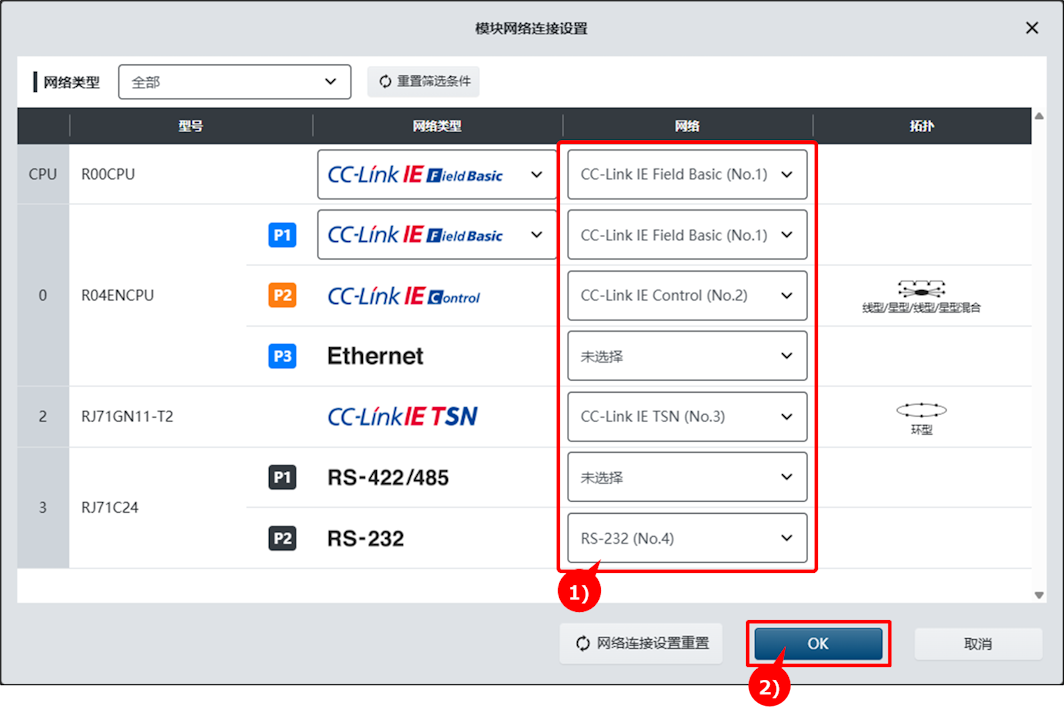

1）选择要连接的网络。
2）点击【OK】按钮。
3）该模块将连接到选定的网络，模块下方显示的方块将被填充。
