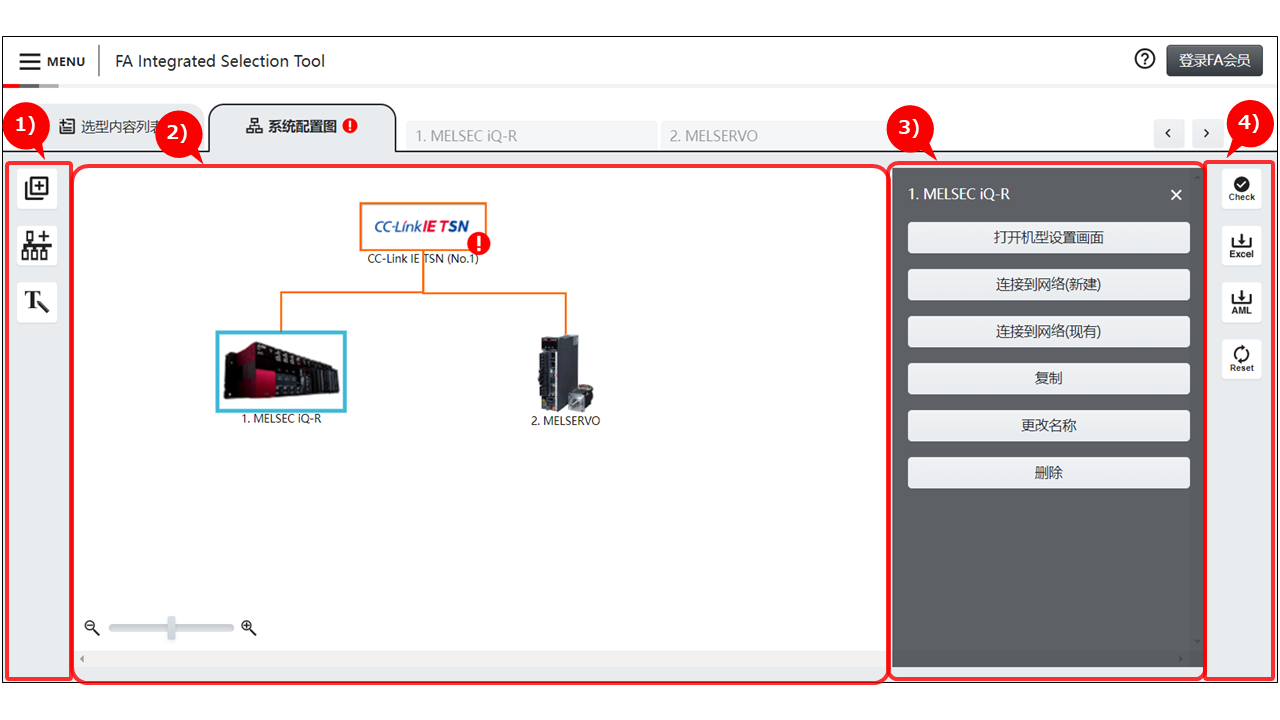

系统配置图画面 操作说明

1)添加按钮

显示在系统配置图中添加各机型、网络所需的按钮。

画面项目	说明
	在系统配置图中添加新机型。
	在系统配置图中添加新网络。
	在系统配置图中添加文本。

2)系统配置图

使用机型、网络图标等创建系统配置图。
各图标均可通过拖放自由移动和布局。

画面项目	说明
	机型图标 从按下图标显示的抽屉菜单，可以进行转移到各机型的选型画面、连接到网络等操作。
	网络图标 从按下图标显示的抽屉菜单，可以进行添加连接设备、网络设置、选配件选型等操作。
	显示机型和网络的连接状态。  虚线：连接为虚拟状态，需要完成连接目标机型的选型。  实线：已进行连接目标机型的选型，为切实连接的状态。 根据网络的种类不同，颜色存在差异。 ━ CC-Link IE TSN、Field、Control ━ CC-Link ━ CC-Link IE Field Basic、Ethernet ━ 上述以外(SSCNETⅢ、SR232、RS422/485、脉冲串、USB、BACnet/IP、CANopen、EtherNet/IP、DeviceNet、PROFIBUS、GP-IB)

3)抽屉菜单

可以实施关联各图标的操作。

对象图标	菜单	说明
机型	打开机型设置画面	转移到机型的选型画面。 ※双击机型图标也可以进行同样的操作。
机型	连接到网络(新建)	在系统配置图中新添加网络图标并连接。 ※仅显示可连接到网络的机型。
机型	连接到网络(现有)	与系统配置图中存在的网络图标连接。 ※仅显示可连接网络的机型。
机型	复制	添加已选型机型的副本。 ※不复制与网络图标的连接信息。
机型	更改名称	可以自由更改机型的名称。
机型	删除	从系统配置图中删除图标，丢弃选型内容。
网络	添加设备	在系统配置图中新添加机型图标并连接。
网络	网络设置	No.、各设备的站类型、链接点数等网络设置的画面。 ※可设置的内容根据网络的种类而异。
网络	选配件选型	显示网络电缆、HUB等网络相关选配件的选型画面。
网络	删除	从系统配置图中删除图标，丢弃选型内容。 ※网络相关选配件的选型内容也会被丢弃。
连接线	删除	解除网络连接。
文本	文本编辑	显示文本及文字大小、文字颜色的更改画面。

4)辅助按钮

显示选型内容的检查、选型内容的复位等各种按钮。

画面项目	说明
	进行整个系统的一致性检查。
	可以用Excel格式的文件输出选型结果。 可以指定输出的机型等。
	用AML格式文件输出选型结果。 输出的文件可以通过MELSOFT Navigator导入。
	丢弃选型内容，从头开始重新选型。 ※请注意：所有设备、网络的选型内容都会被丢弃。

STEP1：添加设备

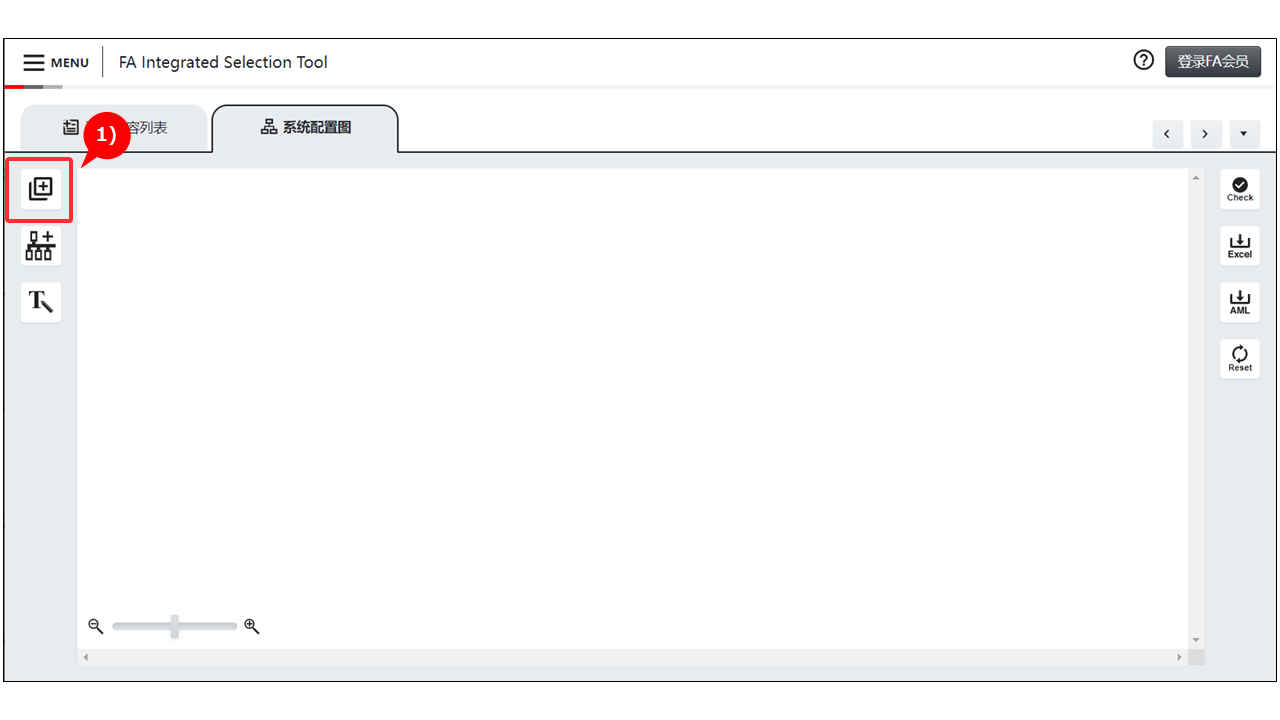

1)按下添加机型图标。

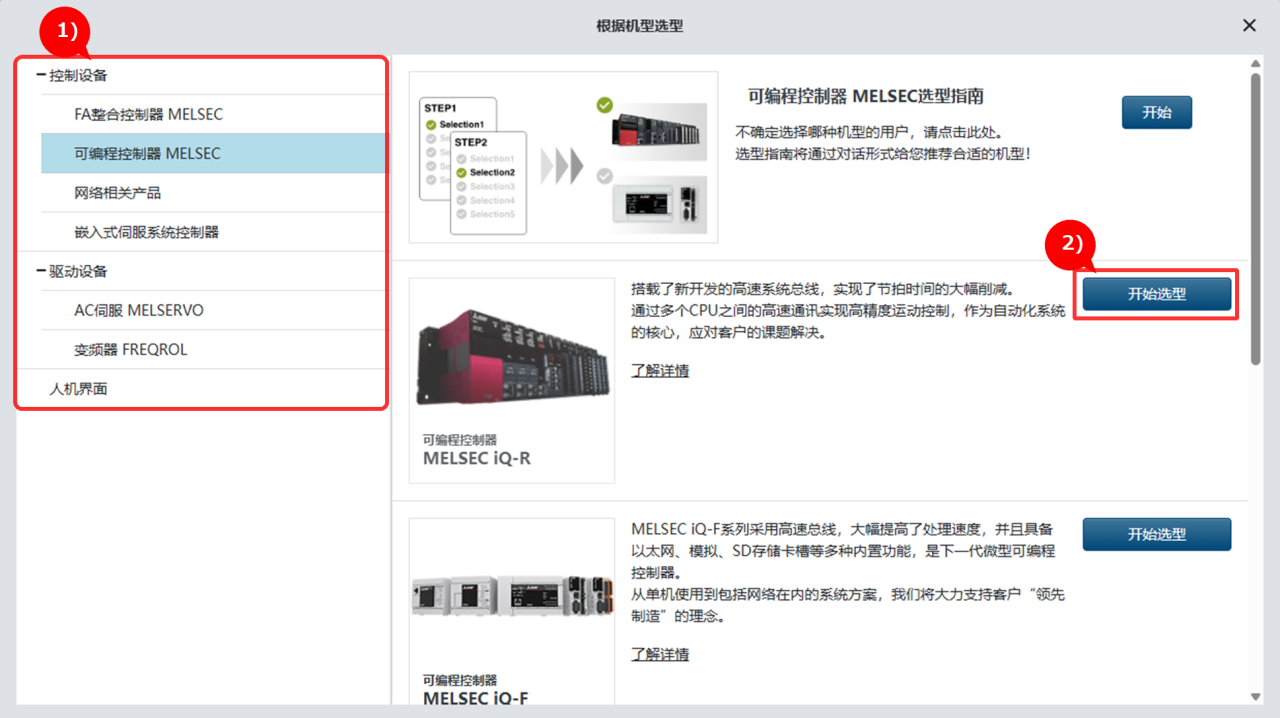

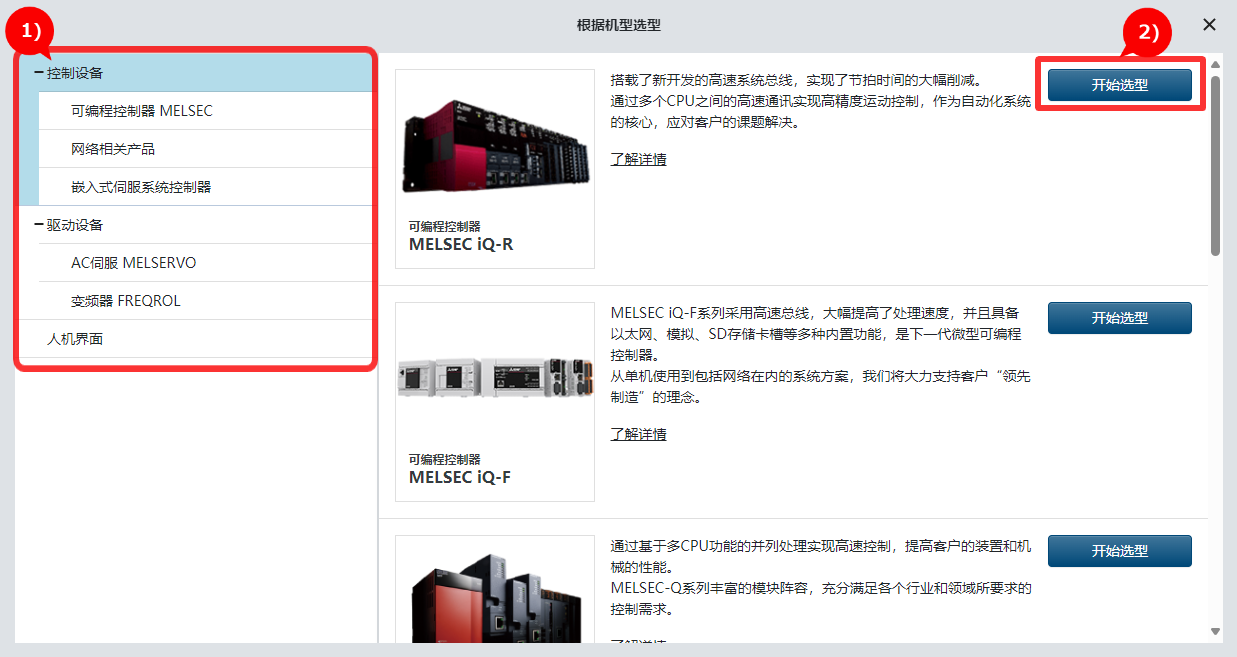

1)指定希望添加机型的类别。
2)按下希望添加机型的“开始选型”按钮。

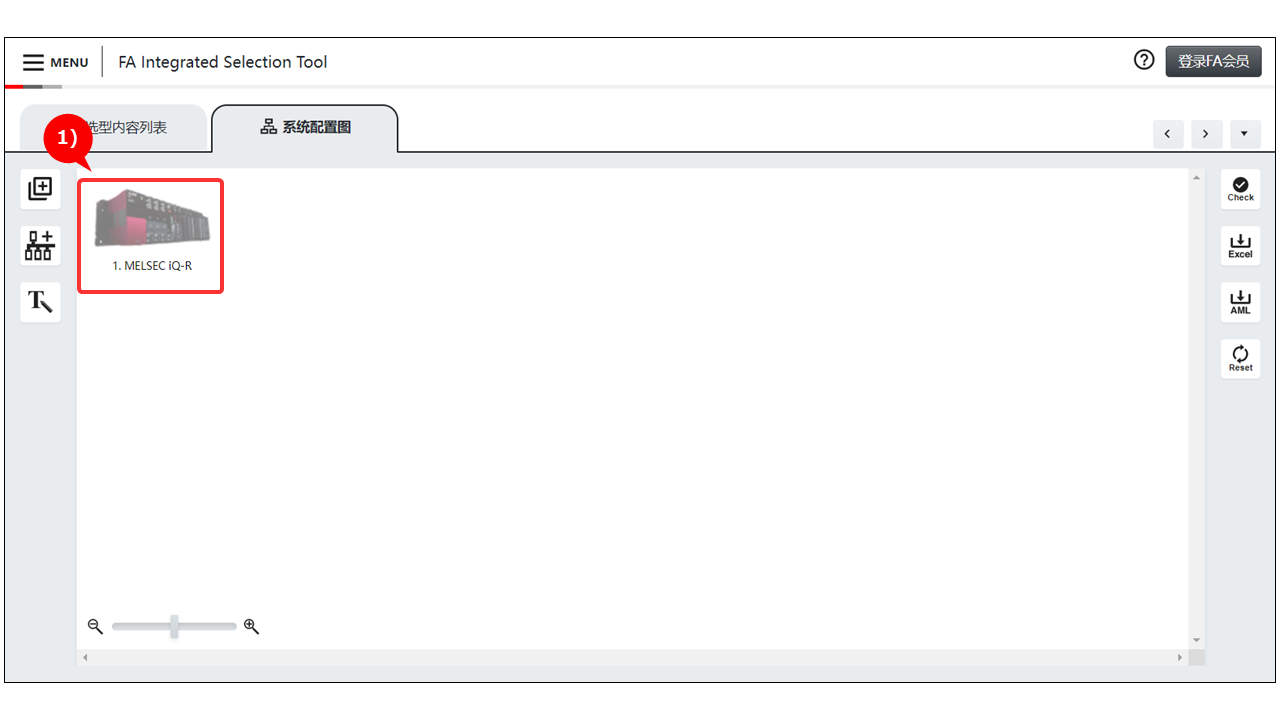

1)添加选择的机型图标。

STEP2：添加网络

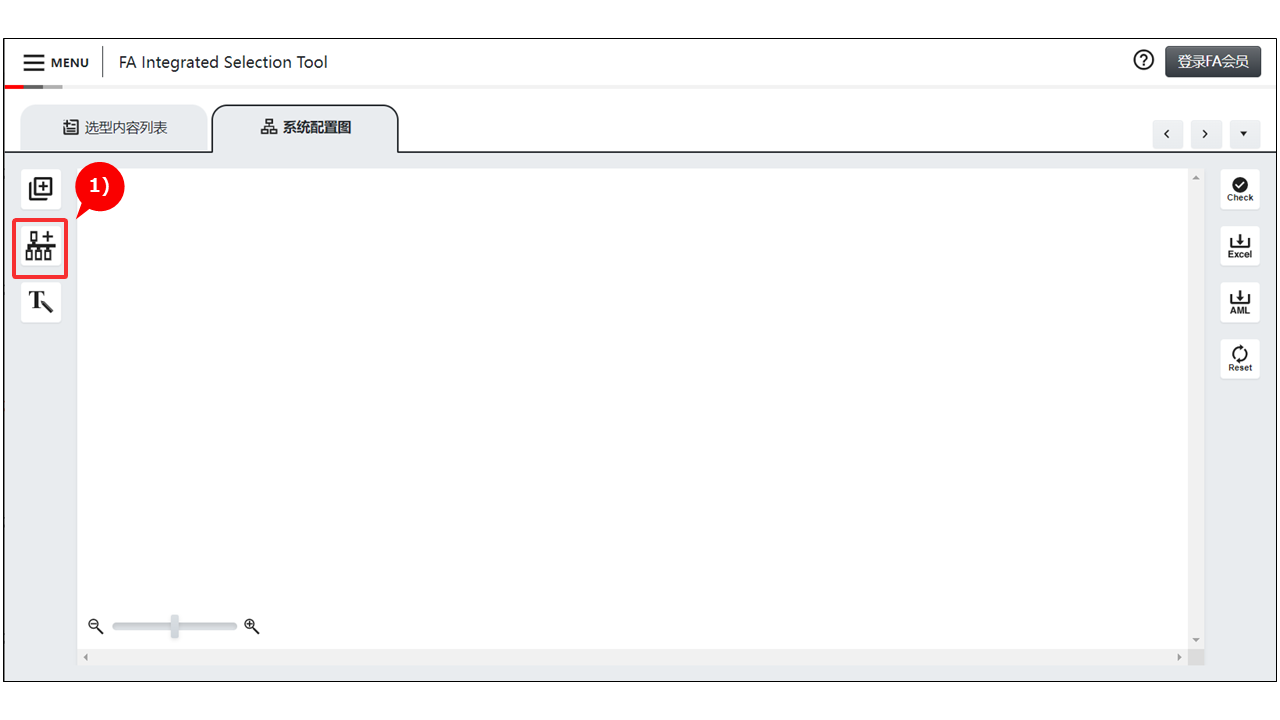

1)按下添加网络图标。

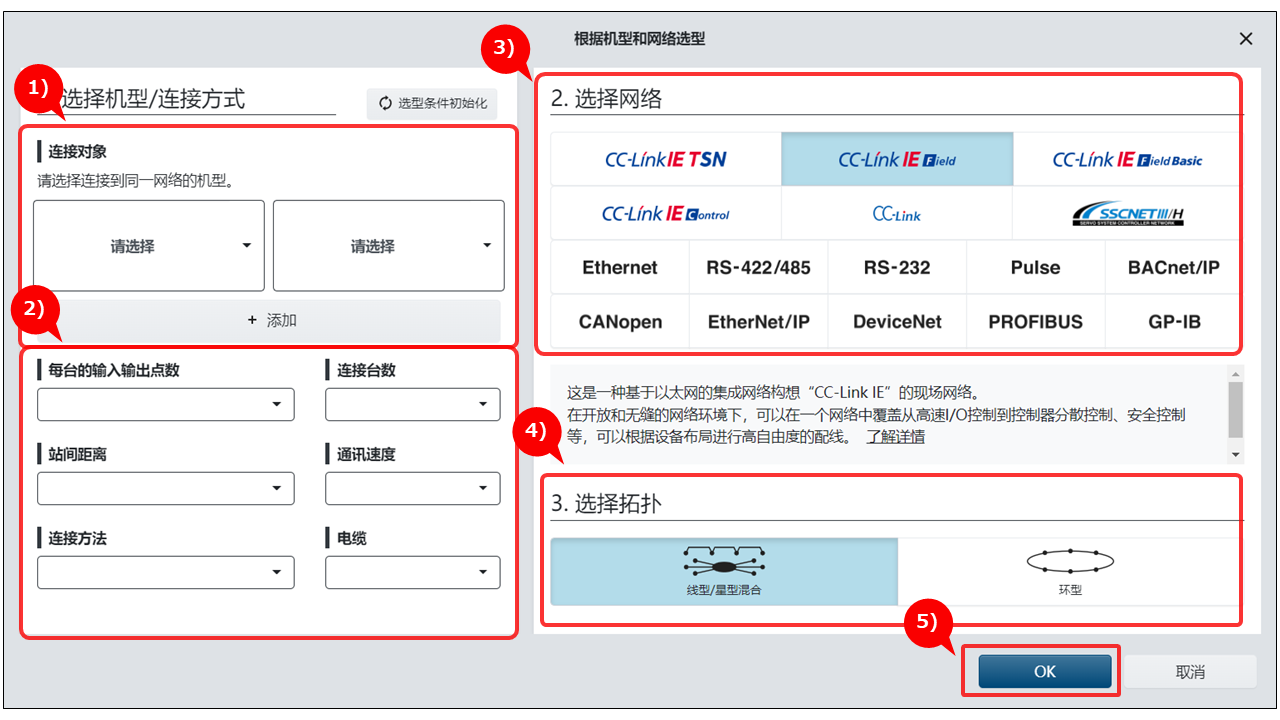

1)选择要连接到网络的设备。根据选择的机型，筛选可连接的网络。
　※如果选择了设备，则在连接对象设备的状态下将网络添加到系统配置图中。
　※如果知道对象网络，也可以从3)选择对象网络开始实施。
2)如果指定筛选(每台的输入输出点数、连接台数等条件)、选择要点等，则可以筛选对象网络。
　※如果知道对象网络，也可以从3)选择对象网络开始实施。
3)选择要添加的网络。
4)选择要添加的网络拓扑。
　※如果是不需要选择拓扑的网络，则不显示。
5)按下OK按钮。

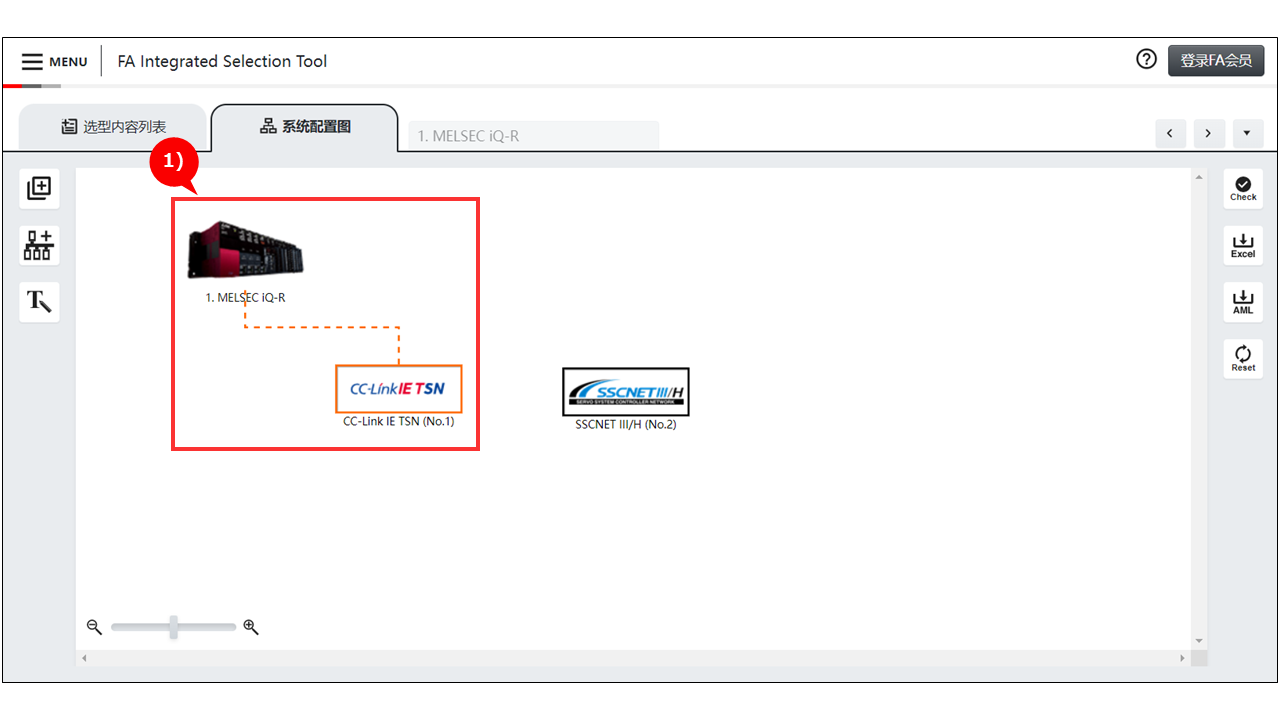

1)添加已选择的网络图标。
2)如果选择了要连接到网络的设备，则在连接对象设备的状态下添加。

STEP3：选择机型

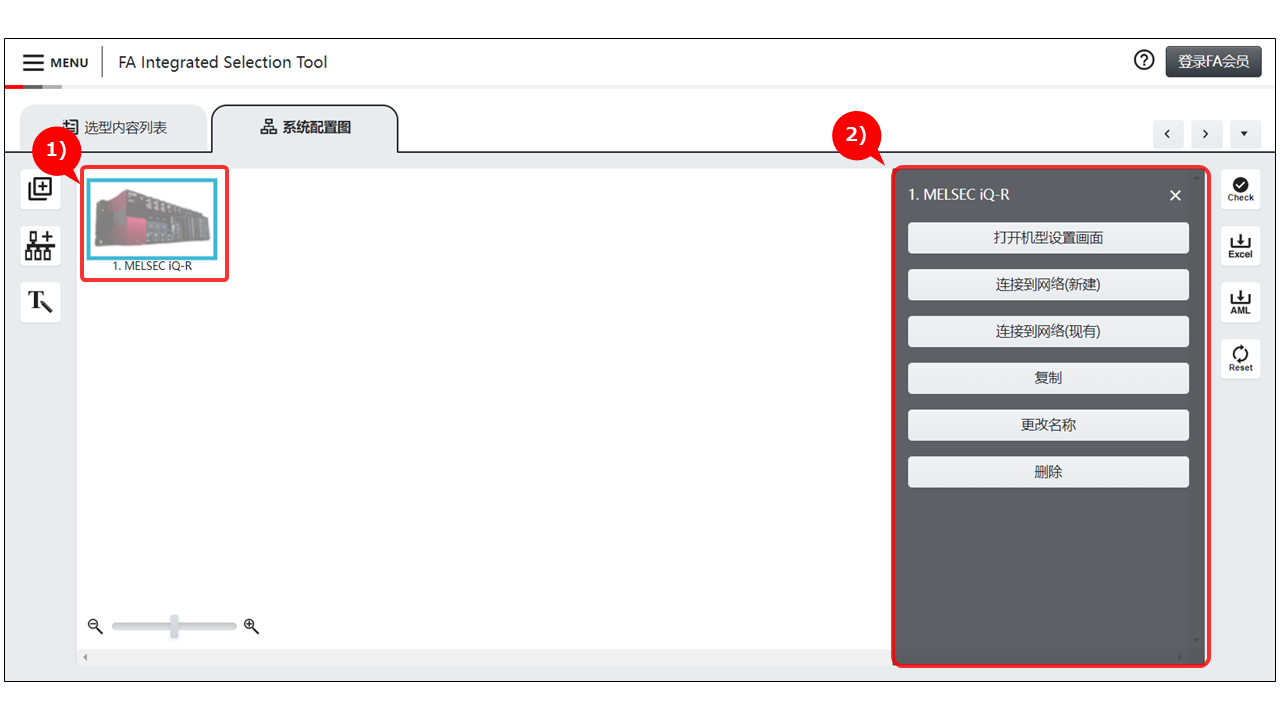

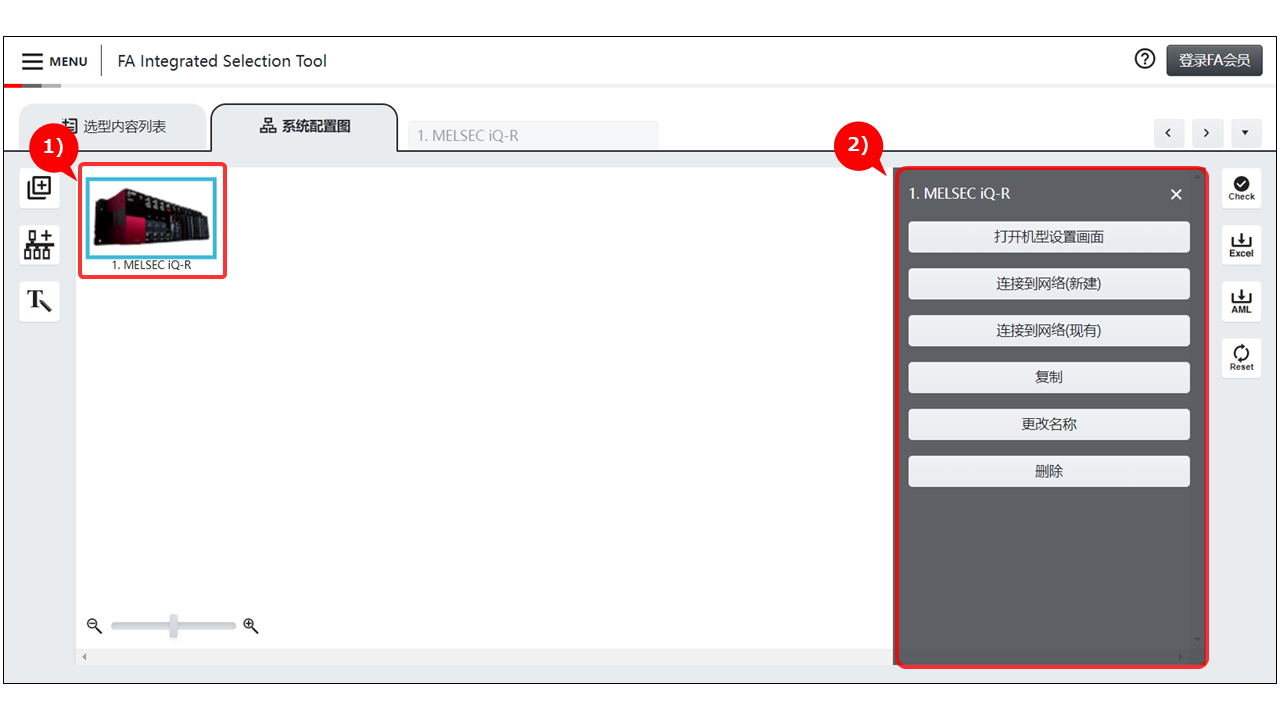

1)按下设备的图标。
2)从抽屉菜单中按下“打开机型设置画面”。
　※双击机型图标也可以进行同样的操作。

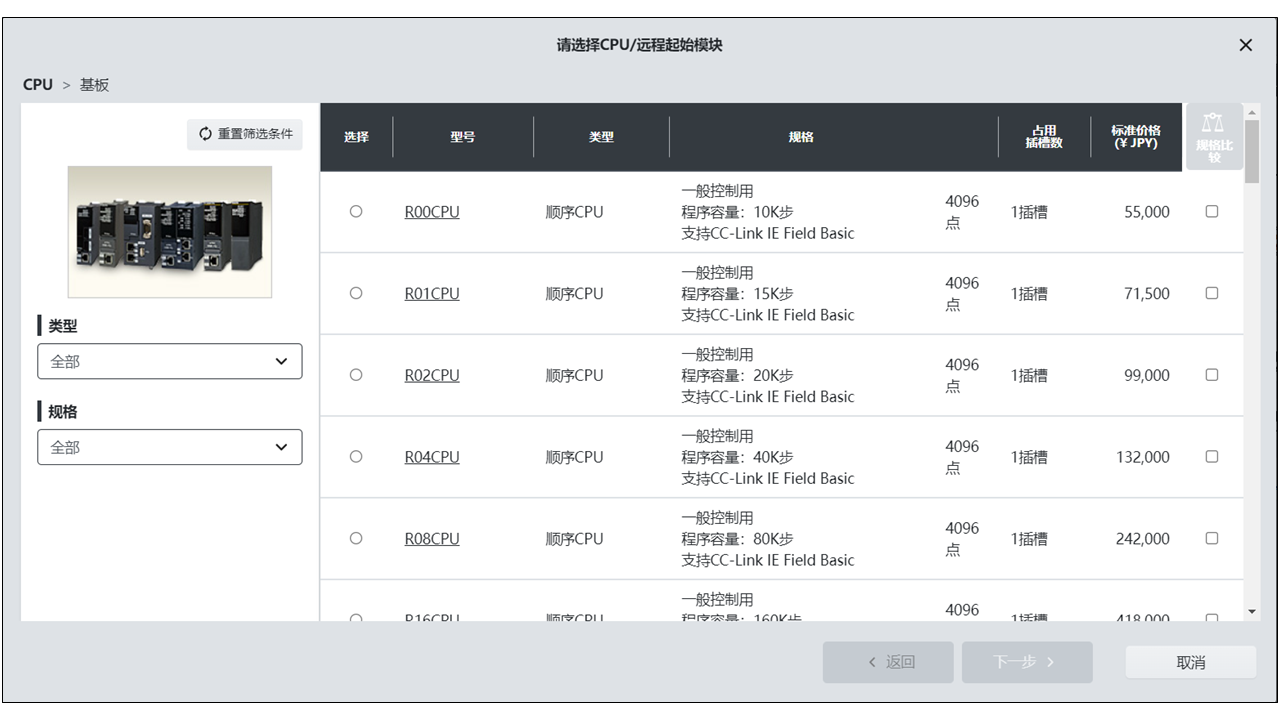

1)对象机型的选型画面打开，进行选型处理。
　※选型方法的详情，请参阅各机型的帮助。

STEP4：将设备与新网络连接

1)按下希望连接到网络的设备的图标。
2)从抽屉菜单中按下“连接到网络(新建)”。

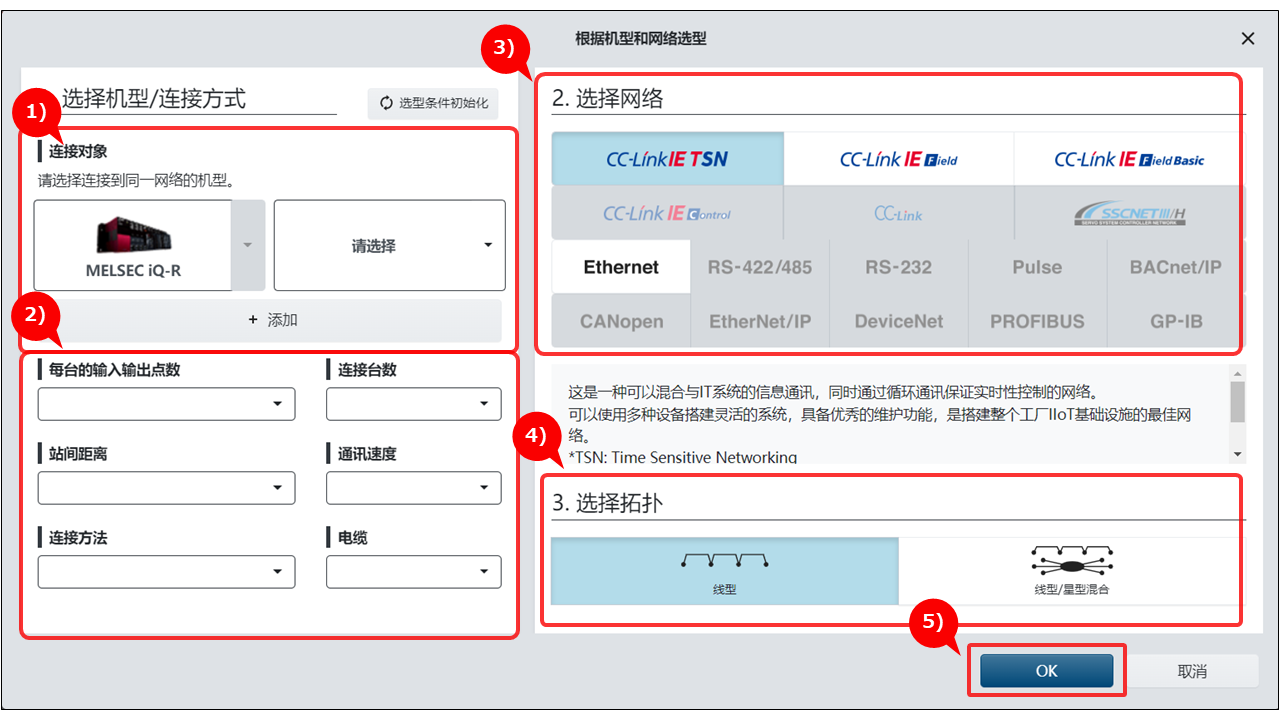

1)选择要连接到同一网络的设备。根据选择的机型，筛选可连接的网络。
　※如果选择了设备，则在连接对象设备的状态下将网络添加到系统配置图中。
　※没有其他要连接的设备时，也可以从3)选择对象网络开始实施。
2)如果指定筛选(每台的输入输出点数、连接台数等条件)、选择要点等，则可以筛选对象网络。
　※如果知道对象网络，也可以从3)选择对象网络开始实施。
3)选择要连接设备的网络。
4)选择要连接设备的网络拓扑。
　※如果是不需要选择拓扑的网络，则不显示。
5)按下OK按钮。

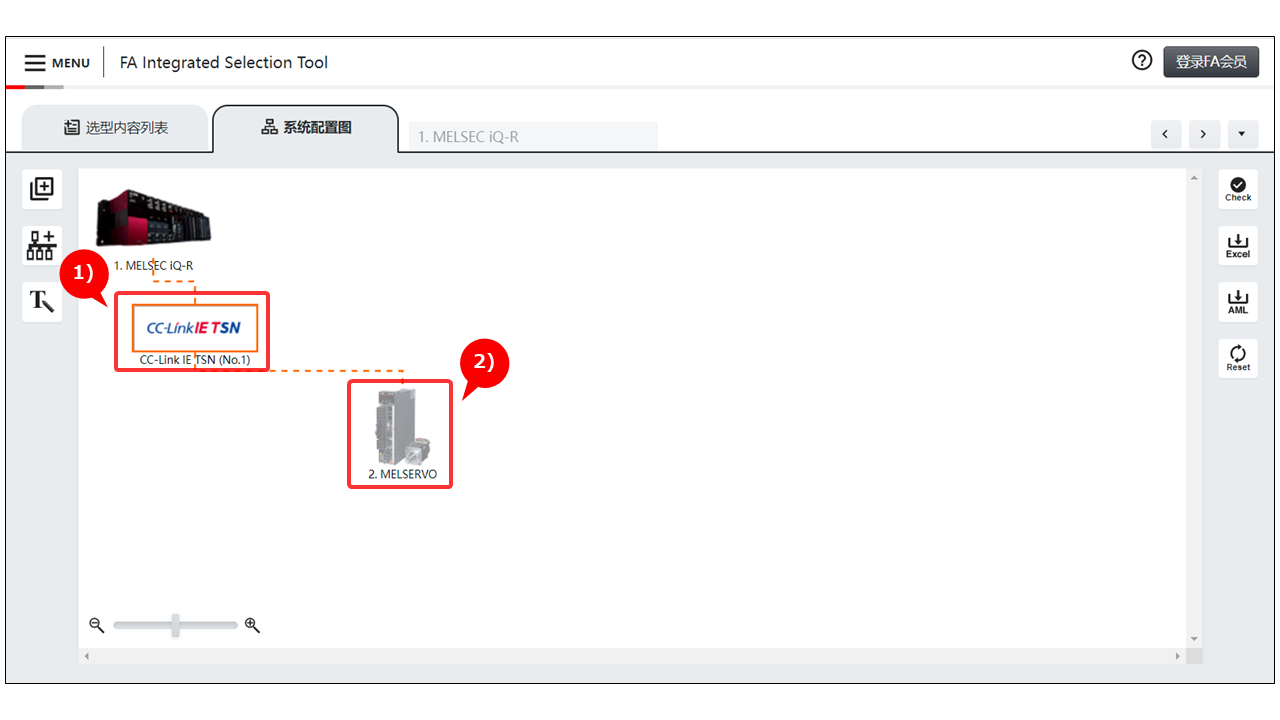

1)在连接已选择网络的状态下添加。
2)如果选择了要连接到同一网络的设备，则在连接对象设备的状态下添加。

STEP5：将设备与系统配置图上存在的网络连接

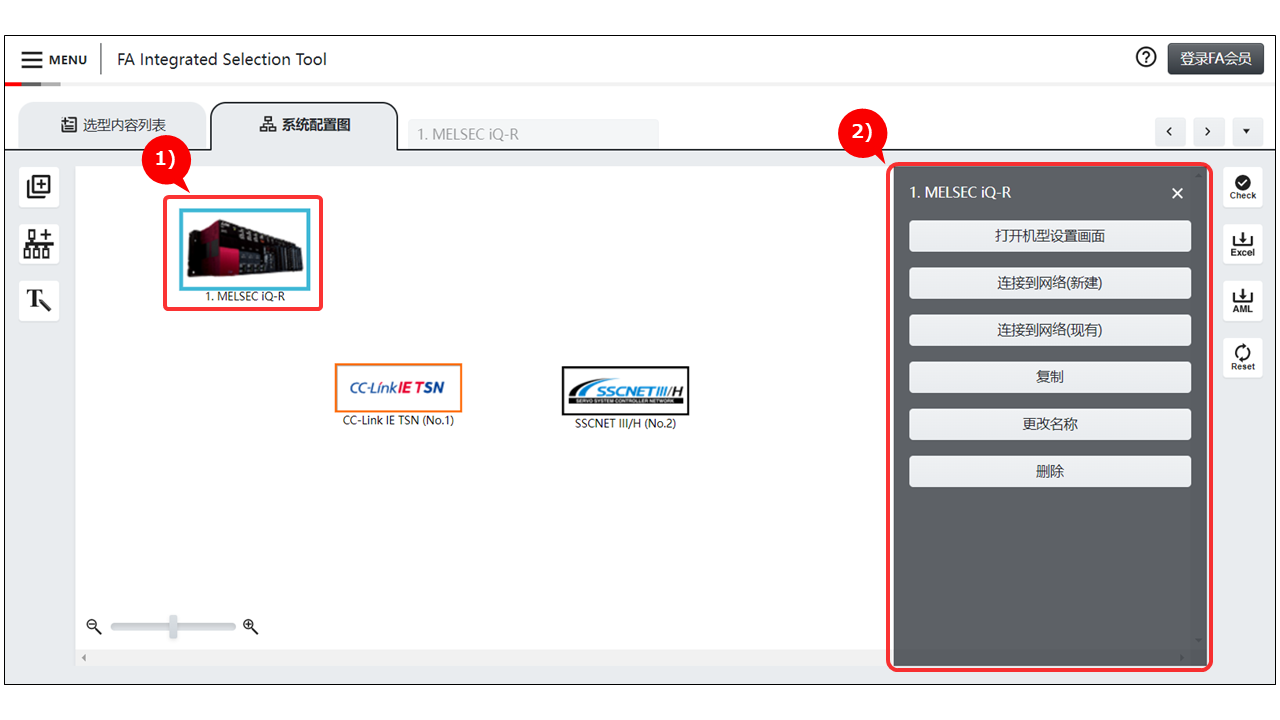

1)按下希望连接到网络的设备的图标。
2)从抽屉菜单中按下“连接到网络(现有)”。

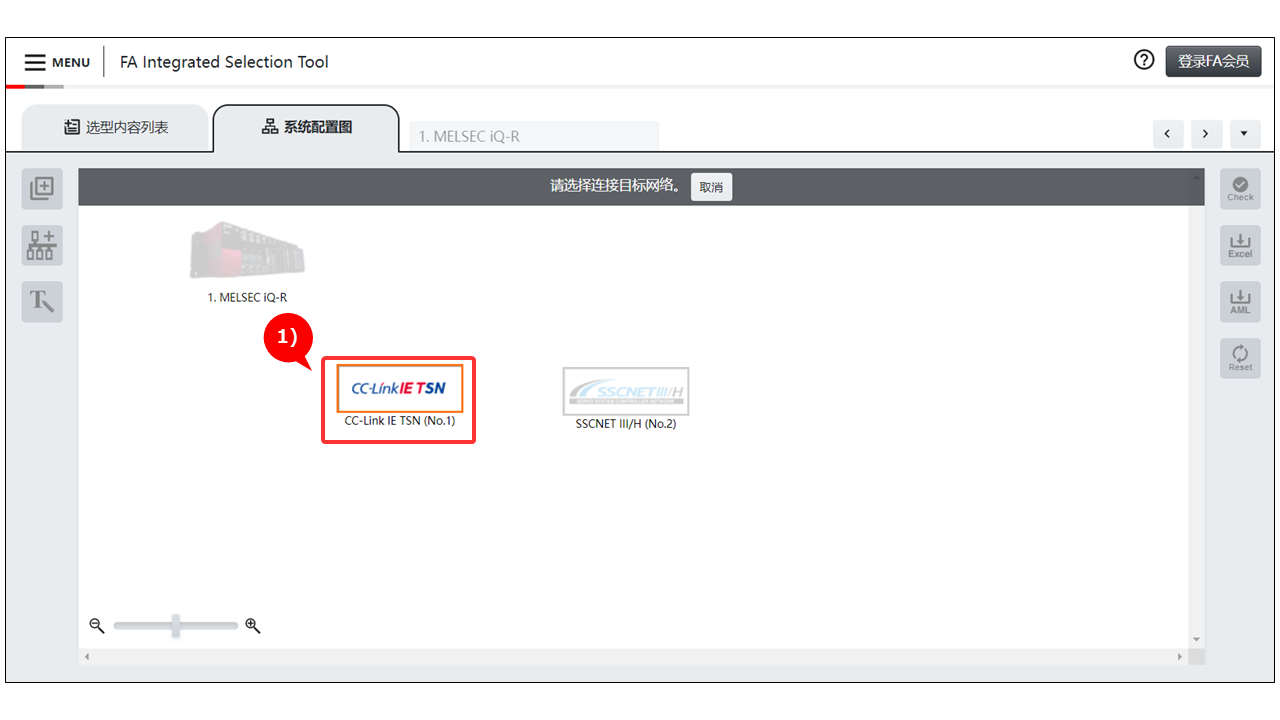

1)按下要连接网络的图标。
　※仅可按下可连接的网络。

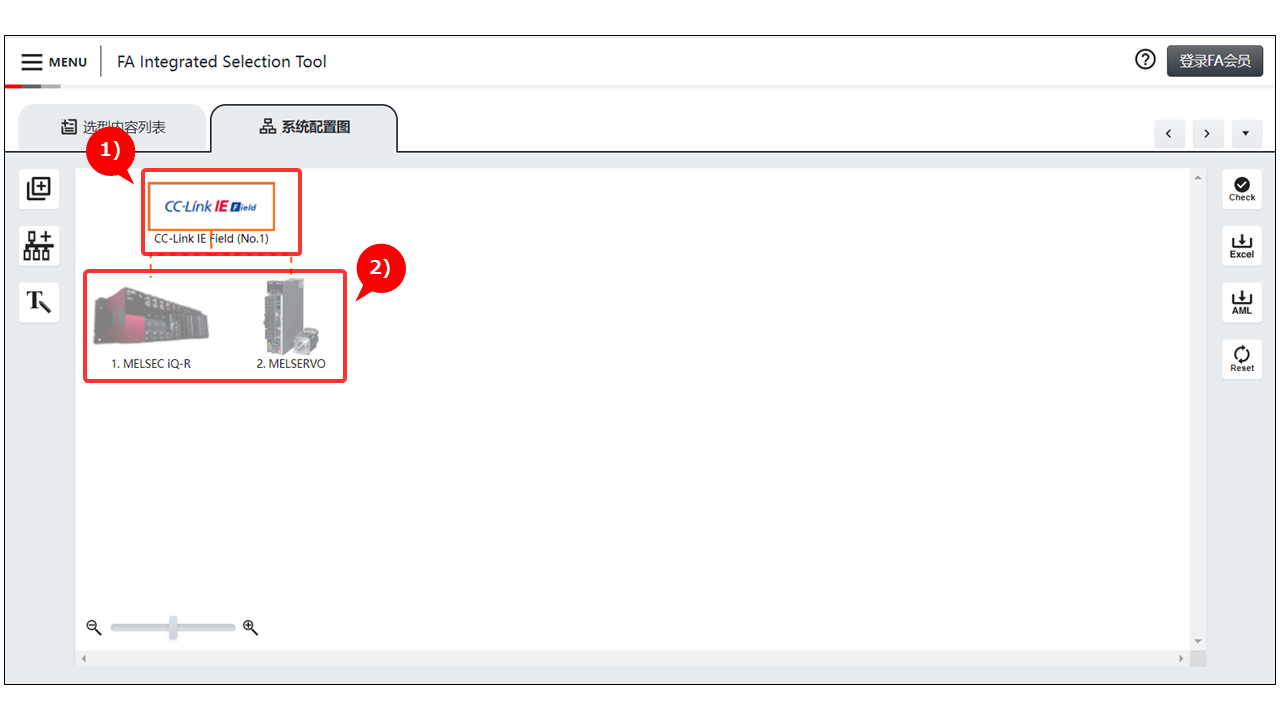

1)选择的网络变为已连接的状态。

STEP6：网络设置

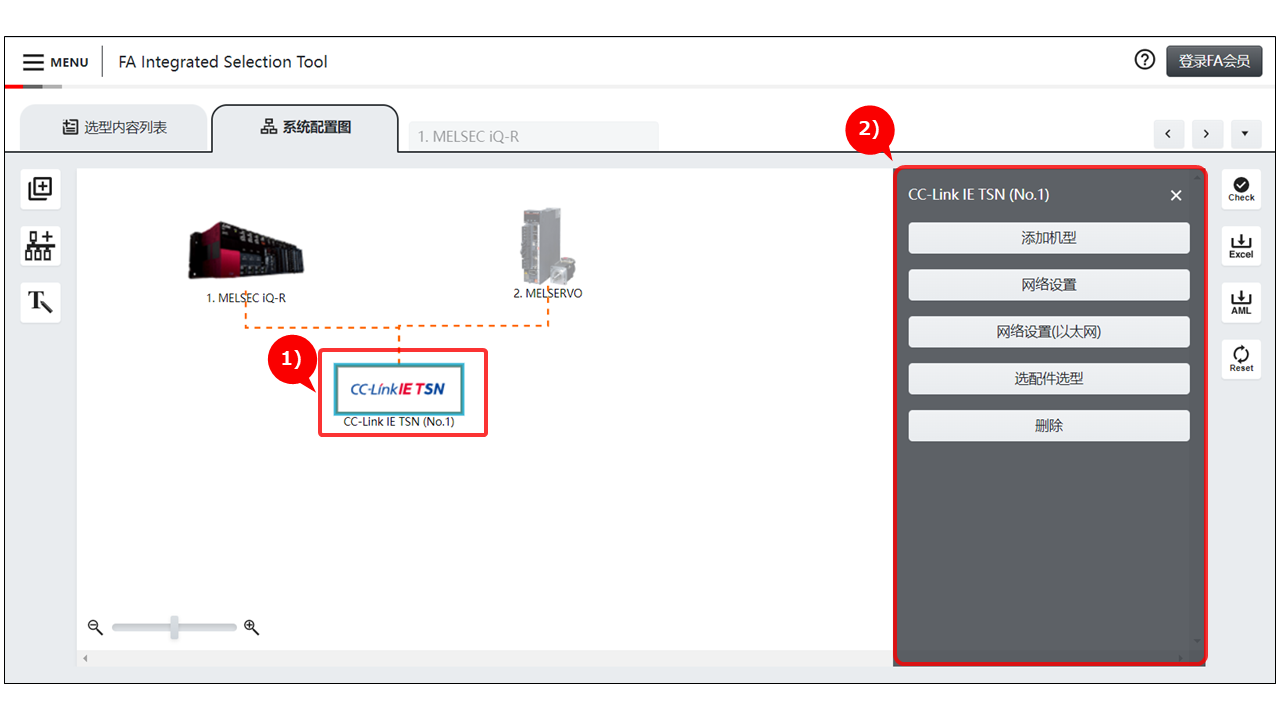

1)按下网络的图标。
2)从抽屉菜单中按下“网络设置”。

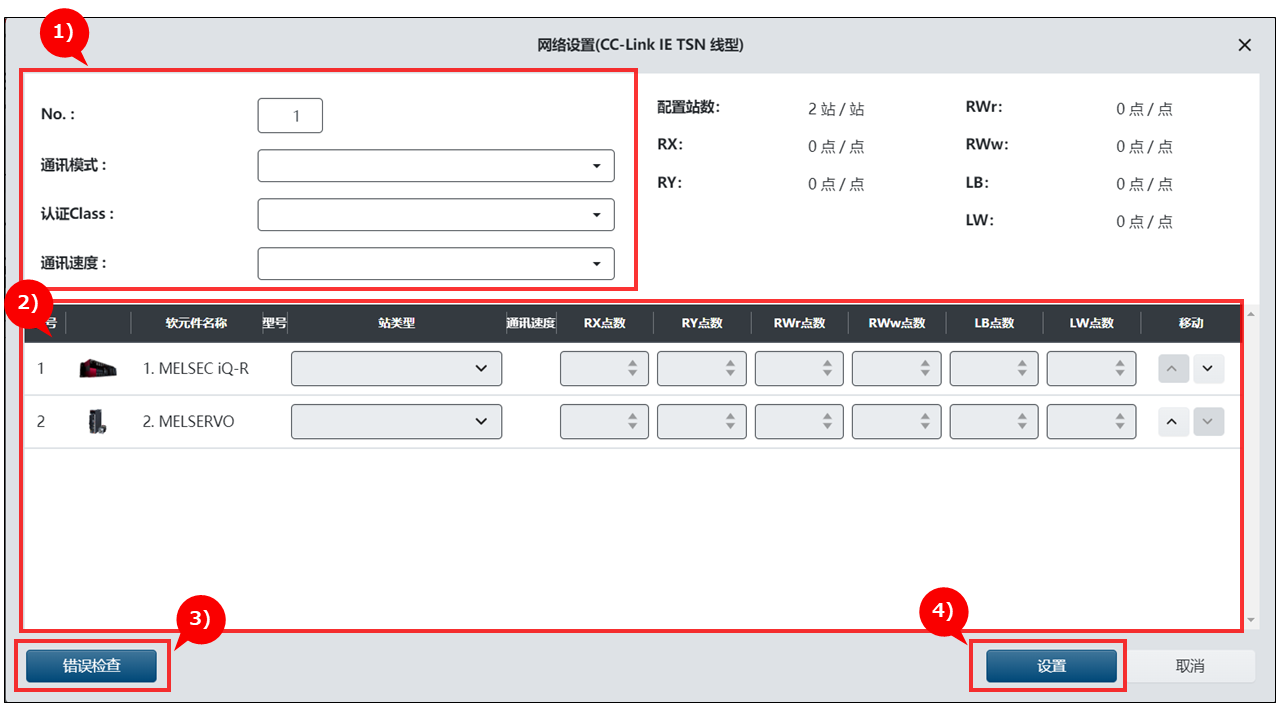

1)No.、通讯模式等与整个网络相关的设置。
　※可设置项目根据网络的种类而异。
2)进行各设备的站类型、链接点数等的设置。
　※可设置项目根据网络的种类而异。
3)按下错误检查按钮，可以确认设置内容是否有问题。
4)按下设置按钮。

STEP7：网络选配件选型

1)按下网络的图标。
2)从抽屉菜单中按下“选配件选型”。

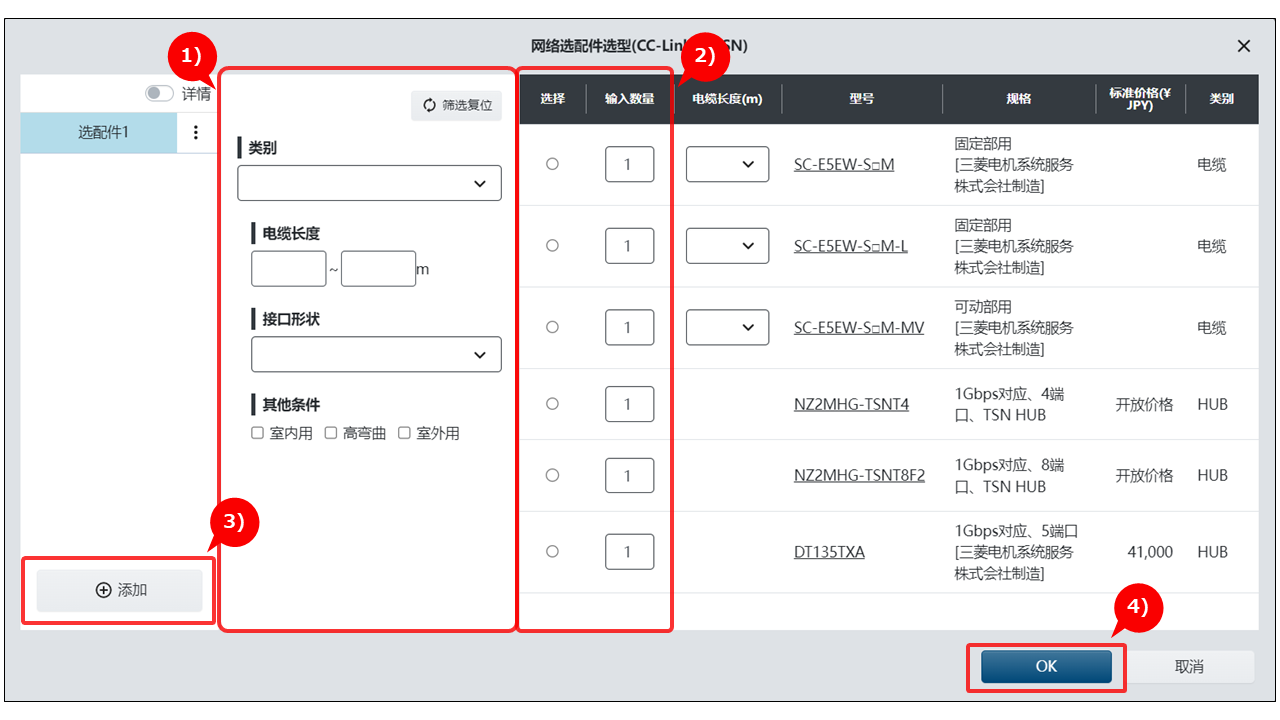

1)指定选配件的筛选条件。
2)选型对象产品。也可选择数量。
3)通过添加选型选配件时，按下添加按钮 ※对于已添加的明细再次实施1)2)。
4)选型完成后，按下OK按钮。
