インバータ機種選定　操作説明

本システムは、弊社製品をご使用中またはご検討中のお客様にご利用いただけます。
FR-A800/F800/E800/E700/D700シリーズのインバータ、内蔵オプション、周辺機器などを選定するための参考用ツールです。

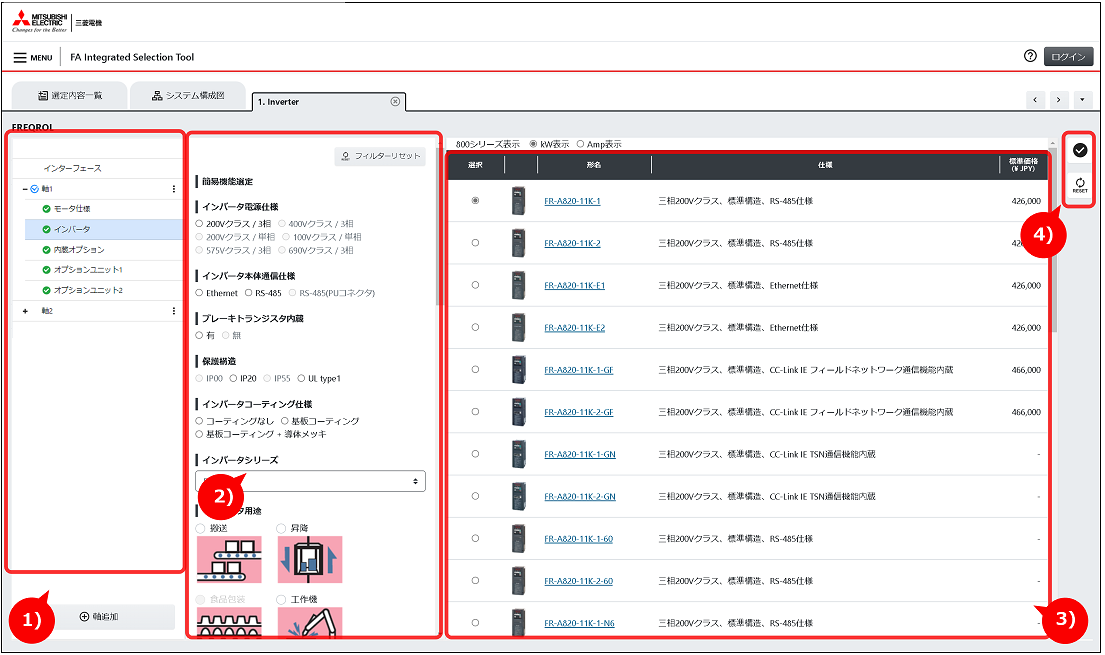

1. 画面構成

1) 選定項目を表示します。
2) 絞込み項目を表示します。
3) 選定候補の機種が表示されます。
4) 補助ボタンエリア
インバータ機種選定内での選定内容のチェック、選定内容のリセットなど各種ボタンを表示します。

画面項目	説明
	選定内容の整合性チェックを行います。
	インバータ機種選定の内容を破棄し、最初から選定をやり直します。

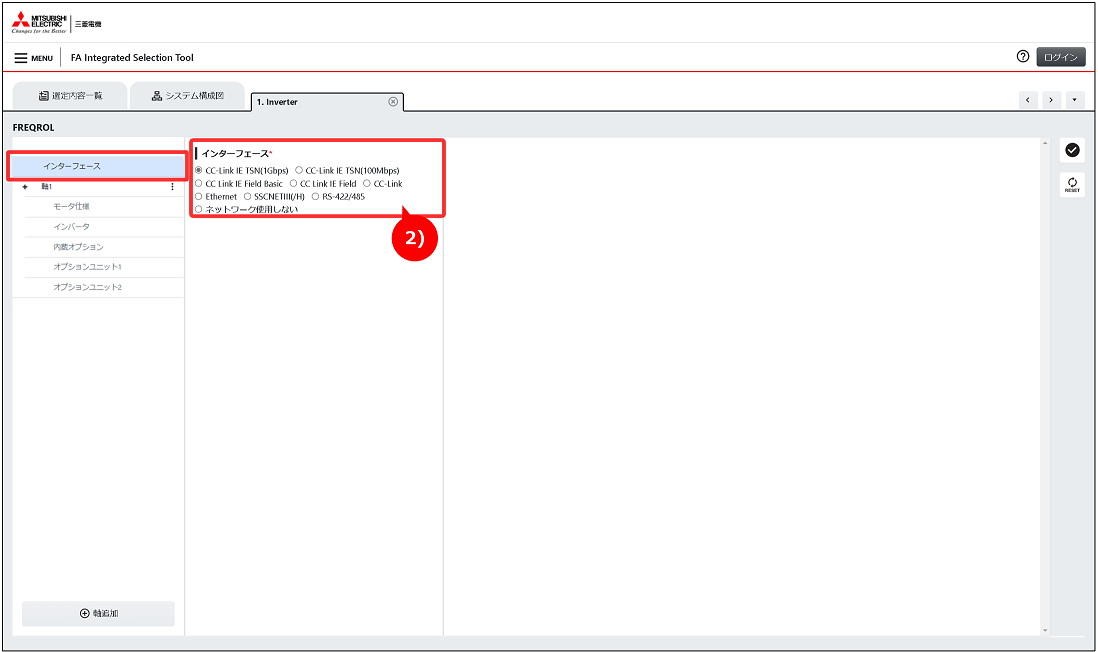

1) 「インターフェース」を押します。
2) 使用するネットワークを選択します。ネットワークを使用しないを選択した場合はシステム構成図でのネットワークとの接続ができなくなります。

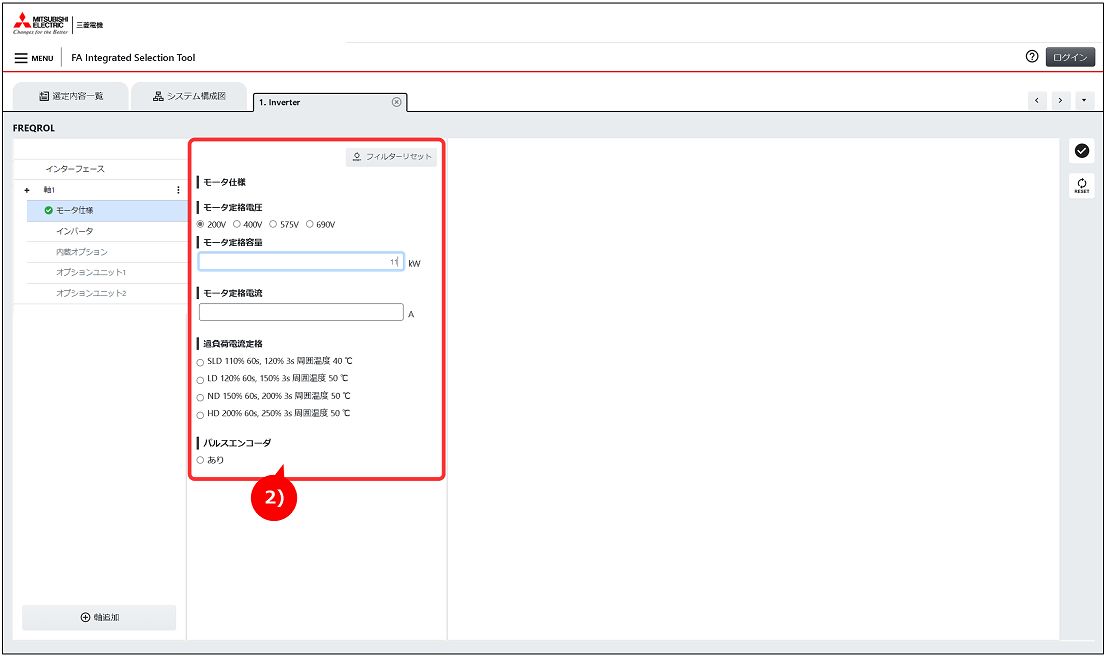

1) 「モータ仕様」を押します。
2) 使用するモータの情報を入力します。
モータ定格容量もしくはモータ定格電流の入力は必須です。

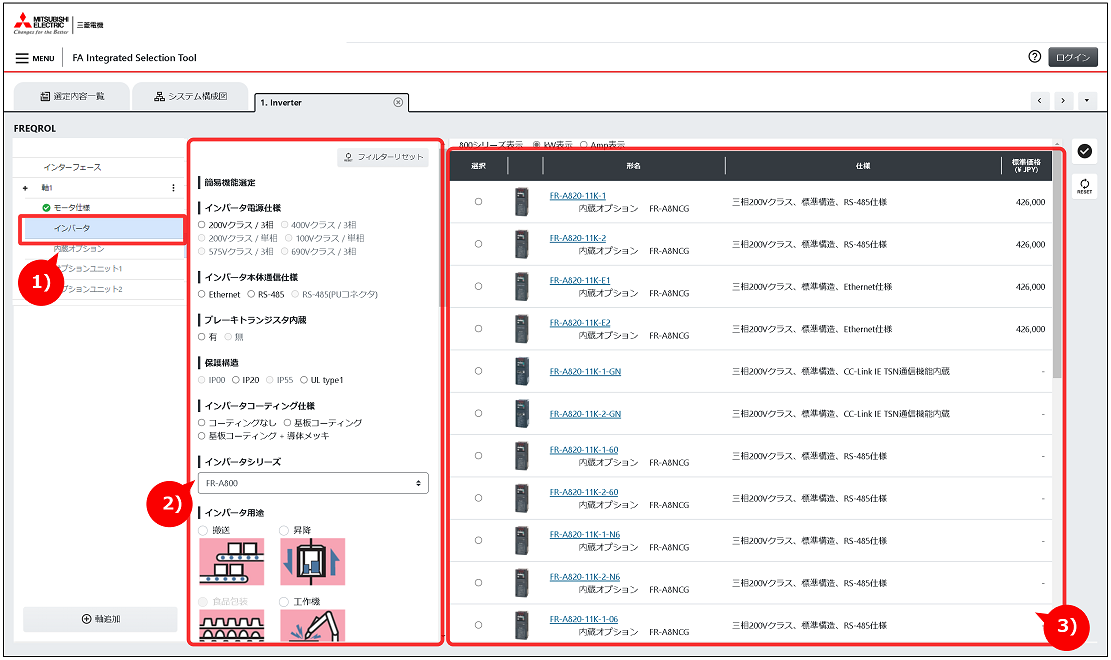

1) 「インバータ」を押します。
2) インバータの仕様などの条件から機種を絞り込みます。
3) 表示されたインバータの中から、形名を選択します。

STEP 4は、内蔵オプションおよび制御端子台オプションを使用する場合のみ、実施してください。
STEP 4を実施しない場合は、STEP5に進んでください。

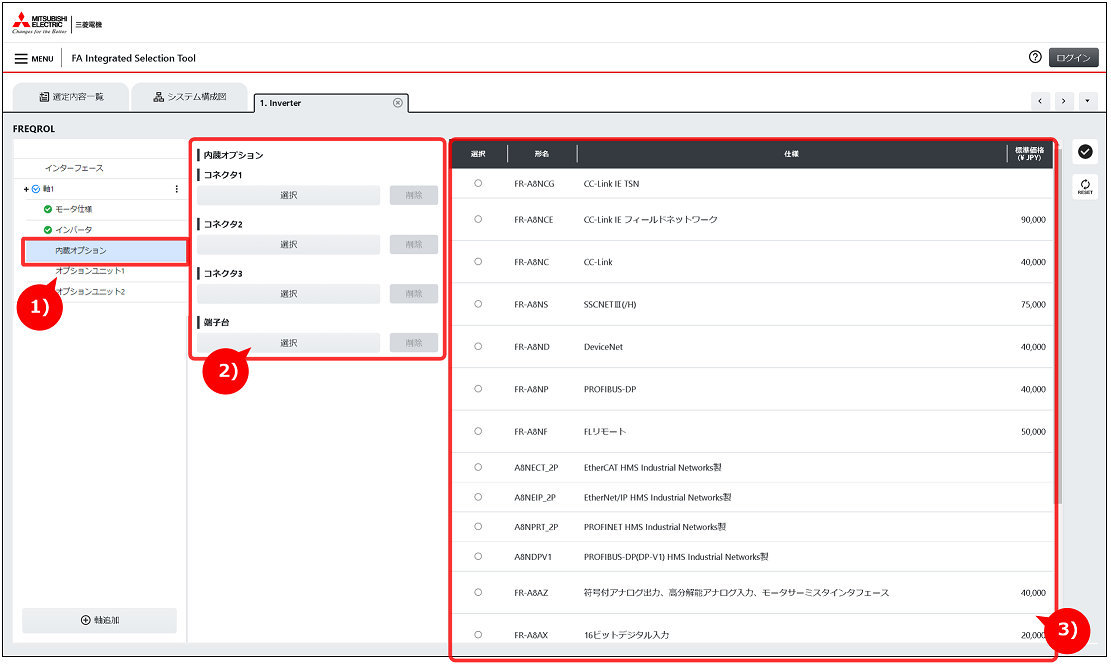

1) 「内蔵オプション」を押します。
2) 各コネクタまたは端子台の「選択」を押します。
3) 表示された内蔵オプションまたは制御端子台オプションの中から、形名を選択します。

STEP 5は、オプションユニットを使用する場合のみ、実施してください。
ただし、選択が必須のオプション(黄色でマーキングされます)がある場合は、オプションユニットを選択する必要があります。
STEP 5を実施しない場合は、STEP6に進んでください。

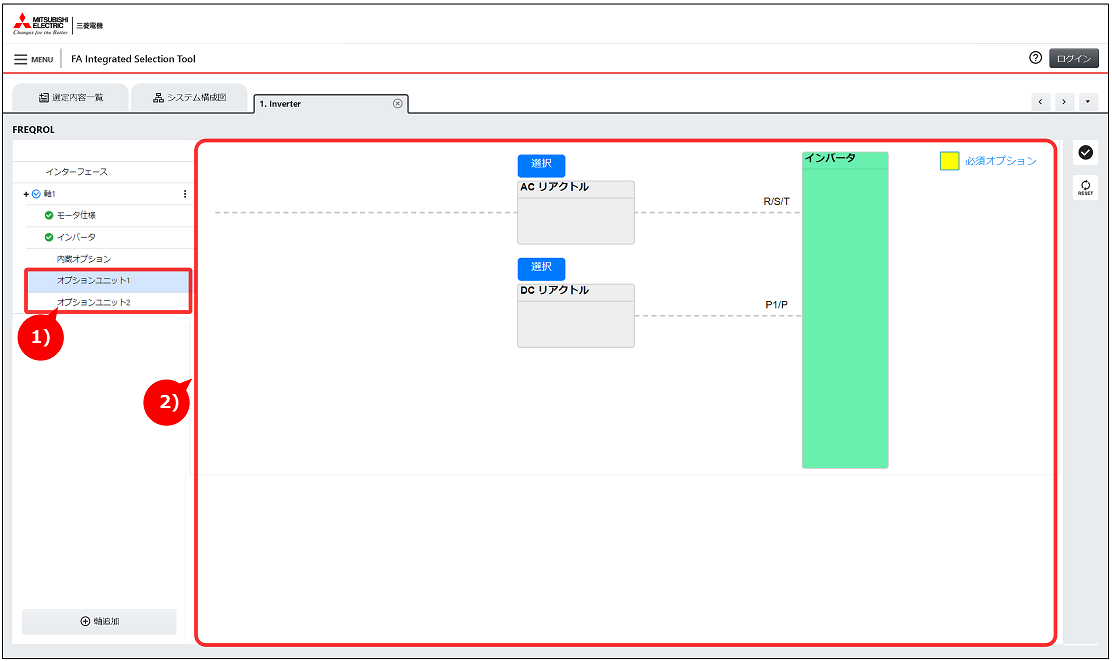

1) 「オプションユニット1」「オプションユニット2」を押します。
2) 各オプションユニットの「選択」を押します。

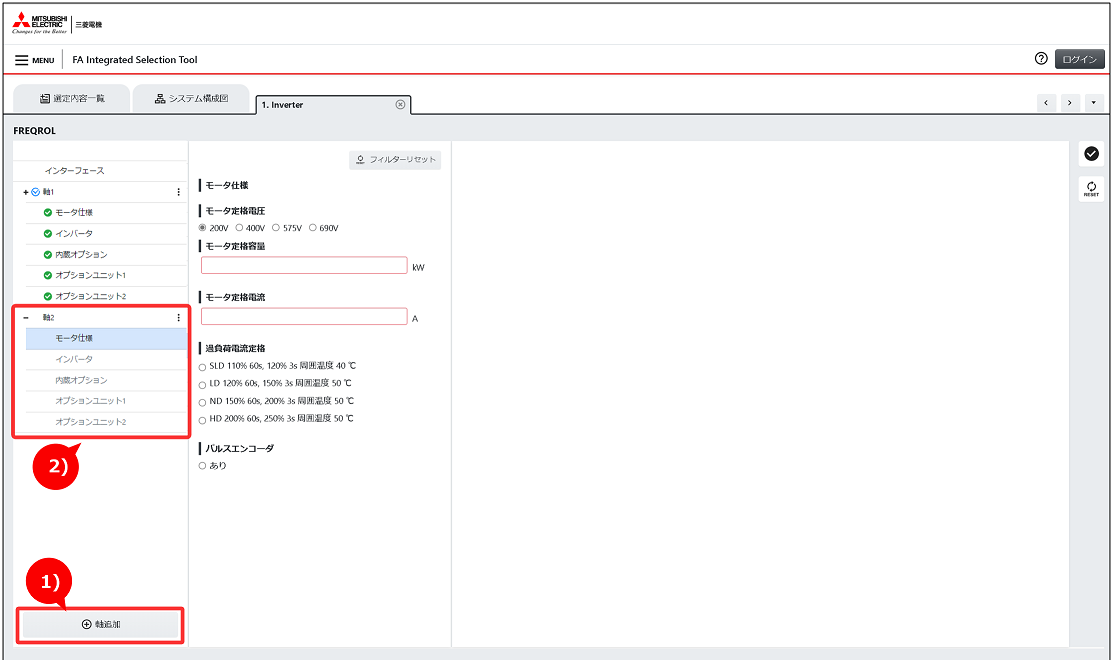

1) 軸を追加するときは「軸追加」ボタンをクリックします。
2) 軸２が追加されます。STEP1～STEP5を繰り返します。

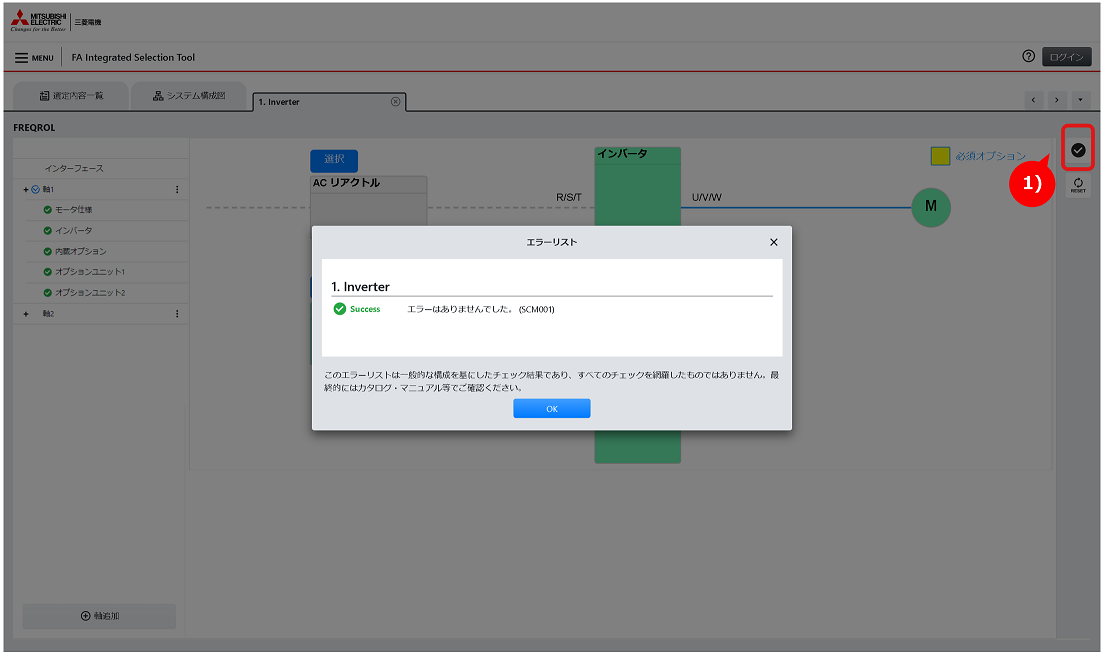

一通りの選定が終わったらエラーチェックを実施します。
