省エネ支援ソフトウェア省エネ支援アプリケーション EcoAdviser

EcoAdviserとは

CO₂排出量、エネルギー使用量の 管理 から削減 へ、4つのサイクルで活動をサポートします。



CO₂排出量とエネルギー使用量の管理
電気、水、エアー、ガス、
重油などのデータを一元管理できます！

機能限定版AI診断版

①管理は機能限定版でも対応できます。

エネルギーロス発生原因の分析
当社独自のAI技術を使用して、
エネルギーロスの自動抽出ができます！

AI診断版

②分析以降はAI診断版が対応します。

エネルギーロスの要因診断
エネルギーロスの要因を自動判定して
ランキング表示。改善効果の目安も確認できます！

AI診断版

省エネ対策の効果検証
期間を選択するだけで、
省エネ対策前後の改善効果を確認できます！

AI診断版

ラインアップ

機能限定版 ①

こんなお客様におススメ！
・CO₂排出量、エネルギー使用量の管理をしたい

AI診断版 ①～④

こんなお客様におススメ！
・エネルギーのムダを自動分析したい
・生産設備のムダを改善したい

1. 管理：CO₂排出量・使用エネルギーの可視化

  • 機能限定版
  • AI診断版

充実したグラフ表示により使用エネルギーの把握ができます。従来、表計算ソフトで作成していた省エネ活動の報告書や業務日報を省力化。
さらに、可視化による職場単位での取り組み、意識向上などの啓蒙効果が期待できます。

現状把握

エリア別のCO₂排出量を見える化したい

円グラフ＆順位グラフで一目瞭然

原単位管理

エネルギーだけでなく、生産数を加味して管理したい

生産性の悪化＆ばらつきが一目瞭然

社内メンバーへの見せる化には、ダッシュボードの作成が効果的！

【お客様でのダッシュボード活用事例】

  • ・各部門、工程のCO₂排出量、エネルギー使用量が分かる
  • ・省エネの改善ポイントが分かる　など

お客様毎に自由な画面作成が可能！

2. 分析：生産設備のエネルギーロスを自動抽出

  • AI診断版

三菱電機が長年培ってきたノウハウから省エネ重点5視点に着目し、それぞれの視点におけるエネルギーロスを自動抽出します。

三菱電機のノウハウ"省エネ重点5視点"とは？

設備立上時間ロス ・・・・・・・・ 生産設備立上～生産開始の時間
設備立下時間ロス ・・・・・・・・ 生産終了～生産設備立下の時間
ユーティリティ※時間ロス
・ユーティリティ立上時間ロス ・・ ユーティリティ立上～生産設備立上の時間
・ユーティリティ立下時間ロス ・・ 生産設備立下～ユーティリティ立下の時間
原単位 ・・・・・・・・・・・・・ 生産開始～生産終了の原単位
生産ロス時間割合 ・・・・・・・・ 生産開始～生産終了の非生産時間の割合

生産設備と連動して稼働する付帯設備（例：換気ファン・ミストコレクタ・コンプレッサなど）

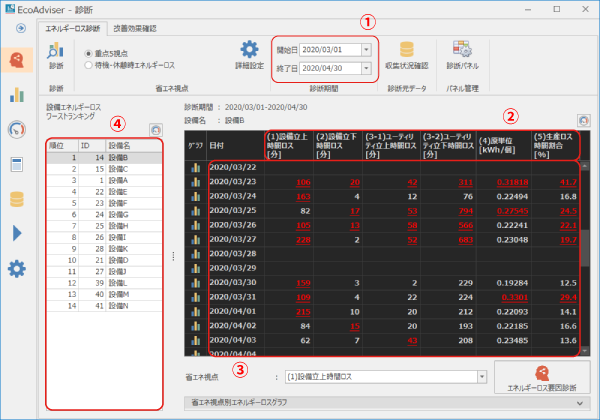

エネルギーロス診断画面

  • ①診断期間
    診断する期間を選択するだけでエネルギーロスの抽出が可能。
  • ②省エネ重点5視点
    日ごとに、省エネ重点5視点それぞれのエネルギーロスを表示。
  • ③エネルギーロス抽出画面
    日ごとのエネルギーロス時間（単位：分）や、原単位、生産ロス時間割合を一括表示し、いつもより悪い日にちをハイライト表示。
  • ④ランキング表示
    エネルギーロスの多い設備順で自動的にランキング表示。

エネルギーロス自動監視機能

運用改善を行った後の、省エネ効果の継続監視など、日々のエネルギーロス発生状況の監視を、AIがサポート。
効率的にエネルギーロス低減を実現します。1日/1回、ダッシュボード画面（HTML出力結果）を確認することで、日々の生産管理や改善活動に忙しい生産現場の方々でも、無理無く省エネ改善活動を継続できます。

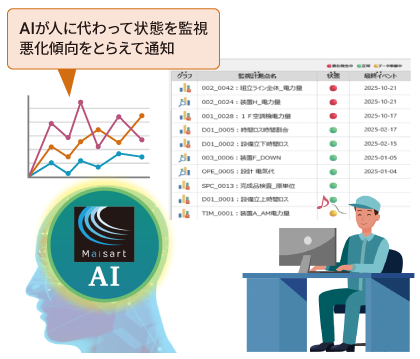

エネルギーロス自動監視機能イメージ

課題
解決策

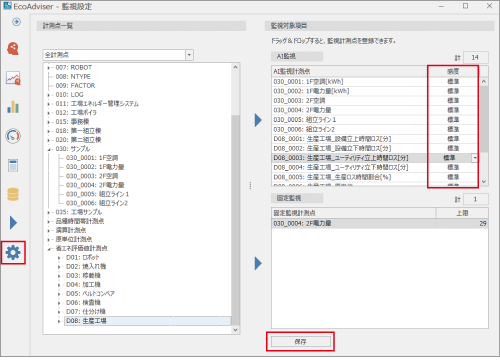

STEP1監視設定

  • ドラック&ドロップで簡単に監視設定可能
  • 保存すると、収集済のデータを使って監視設定開始
    ※監視には、過去30日程度のデータが必要

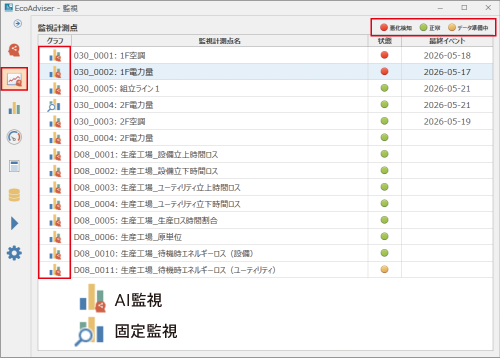

STEP2監視計測点一覧画面

  • AI監視、固定監視は別々のグラフアイコンで表示
  • グラフアイコンを選択すると、グラフが表示される
  • 監視設定結果は、監視点一覧画面で確認可能
    初期値は、直近で悪化が起きたものが上位に
    ※悪化：赤丸
  • ▼▲で昇順・降順で並び替え可能

STEP3AI監視・固定監視

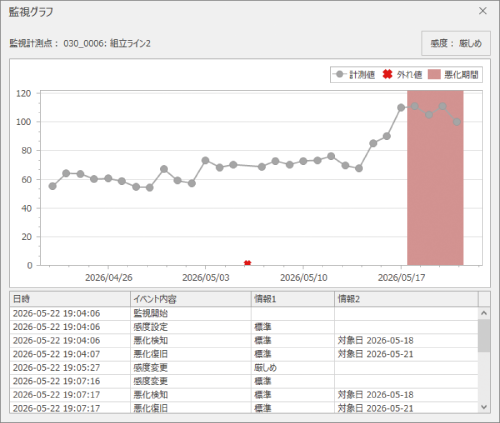

■AI監視画面

  • 表示期間：30日間（固定）
  • 折れ線 ：実測データ

    • ※×：外れ値

  • 赤い帯 ：悪化期間

    • ※期間中のイベントのみ表示（悪化検知、悪化復旧）

  • 凡例  ：右上に表示

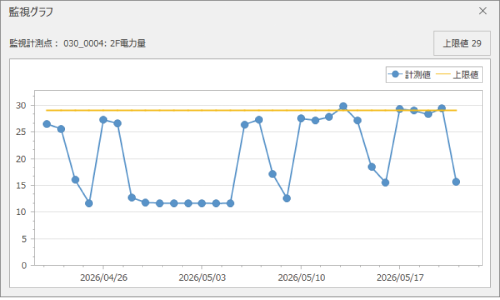

■固定監視画面

  • 表示期間：30日間（固定）
  • 折れ線 ：計測データ
  • 黄色線 ：目標値

    • ※超過部分の色塗りは実施しない（悪化通知はあり）

  • 凡例  ：右上に表示
  • イベントログなし
  • 悪化を検知した場合は、AI監視画面の中で、赤色でハッチング
  • 上限値監視をしたい場合は、固定監視をご利用ください

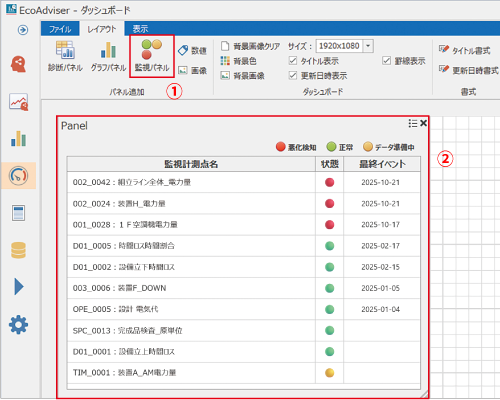

STEP4ダッシュボードで管理

①
監視パネルボタンを押下すると、ダッシュボードに監視計測点パネルを貼り付け可能
※監視パネルは1枚のみ設定可能

    ②

  • 表示内容は“前日”のみ
  • 1回/1日の自動更新
  • 表示される監視点計測点は、10計測点（固定）
    並び順は、監視計測点画面の初期表示の上位10計測点
    ※前日悪化が発生した計測点が表示される仕様

3. 診断：エネルギーロスの要因診断

  • AI診断版

日時・生産情報から、エネルギーロスの発生要因として相関関係のある項目をランキング化し、期待改善効果と共に提示します。

エネルギーロスの要因診断とは？

エネルギーロスが 普段より大きい日にちと関連が深い項目 を指します。

診断結果

月曜日
立ち上げがAM6時
当日の生産数が250個

診断結果から事実確認を実施し、具体的な対策を実施

診断結果に基づく対策

月曜日➡ 週明けの該当設備の立ち上げ/立ち下げ時刻を見直そう。

AM6時➡ 不要な早朝立ち上げは無くすよう、注意喚起しよう。

 250個 ➡ 生産数の少ない日はロスが多いので生産計画を見直そう。

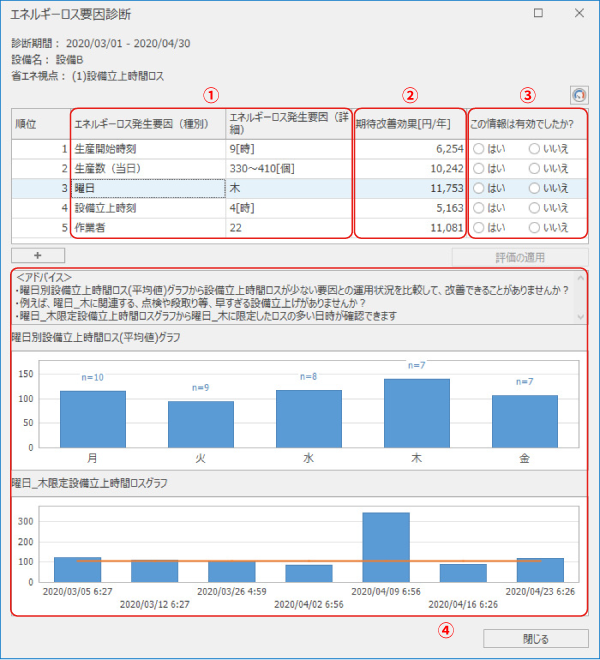

エネルギーロス要因診断画面

  • ①エネルギーロス要因診断
    エネルギーロスと相関の深い要因をAIを用いて自動判断し、ランキング表示。（曜日、立上時間、生産数など）
  • ②期待改善効果
    改善効果の目安を金額表示で自動算出。
  • ③診断結果の評価
    ユーザ評価を次回以降の診断結果に反映。役に立てば評価があがり、上位に表示されやすくなります。
  • ④アドバイスの提示
    改善の参考となるコメントとグラフを提示。

4. 検証：省エネ対策の効果検証

  • AI診断版

改善前後の期間を選択するだけで、対策前後の電力使用量や電気使用料金、エネルギーロスを簡単に確認することができます。

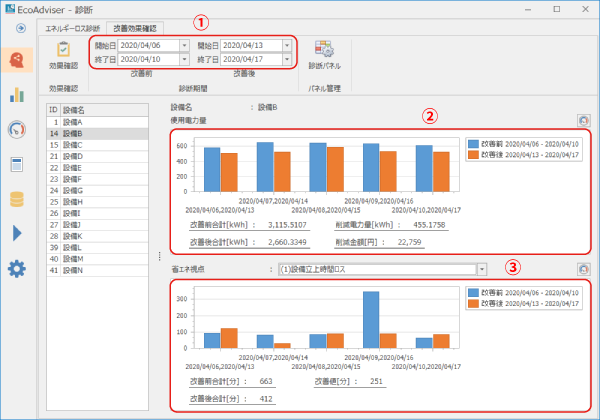

省エネ対策前後の効果検証画面

  • ①診断期間
    改善前後の期間を選択するだけで、効果検証が可能。
  • ②使用電力量や削減金額の改善効果
    電力量や金額ベースでの比較が可能。
  • ③省エネ視点での改善効果
    選択した省エネ視点のエネルギーロスの比較が可能。
