シミュレーションソフトウェア MELSOFT Mirror

MELSOFT Mirrorとは...

生産現場の制御システムをまるごとシミュレーションできるソフトウェアです。
エンジニアリングツール(GX Works3)やSCADA(GENESIS64™)*
お客さまの自社ソフトウェアと接続することで、
設備や装置の挙動を実機レスで机上検証できます。
開発工程のフロントローディングを可能にし、開発スピードを加速させます。

* SCADA(GENESIS64™)は将来対応

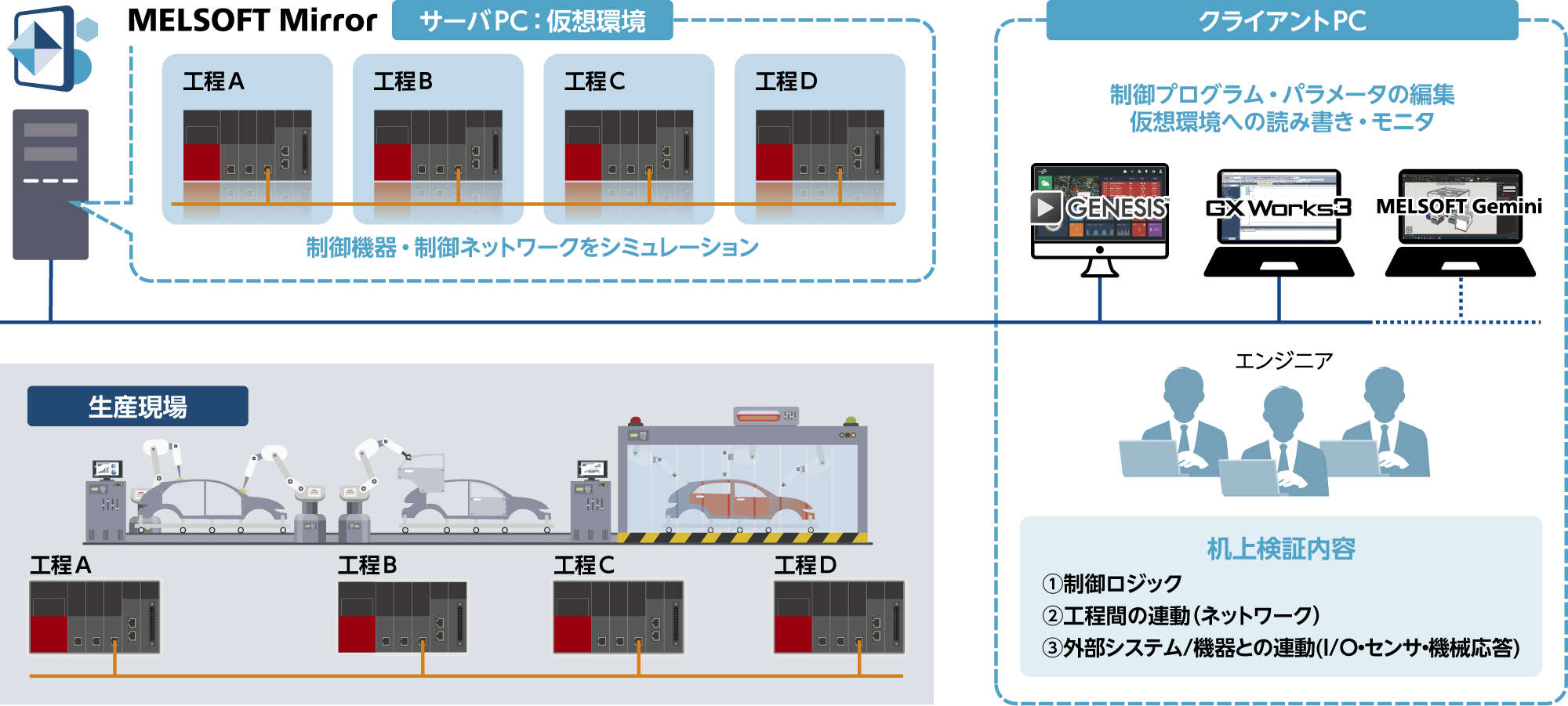

Mirrorイメージ Mirrorイメージ

導入効果

  • 応答プログラムとは: 外部機器やネットワークの応答を模擬するために準備するもの。
    机上検証するために、実際の設備で使用する制御プログラムの編集(=応答プログラムの作成/削除)が必要。
矢印

MELSOFT Mirrorを使用すれば・・・
机上検証での課題を解決でき、
開発工程でのフロントローディングと開発工数の短縮が可能!

活用法

課題1机上検証の
準備段階で

必要な機材が揃えられない・・・
PLC間のネットワーク接続を検証するのに手間がかかる・・・

実機レスでシステム全体のシミュレーションが可能
ネットワークを含めたシステム構成を仮想空間上で構築できます。
実機レス・物理的な接続作業ナシで、装置組上げ前に手軽にシステム全体の制御プログラムを机上検証できます。

イメージ図 イメージ図 イメージ図

課題2机上検証を
実行する場面で

自社ソフトウェアと制御プログラムとの連携を確認できない・・・
机上検証するための制御プログラム・パラメータの準備に手間がかかる・・・

より精度の高いシミュレーションが可能

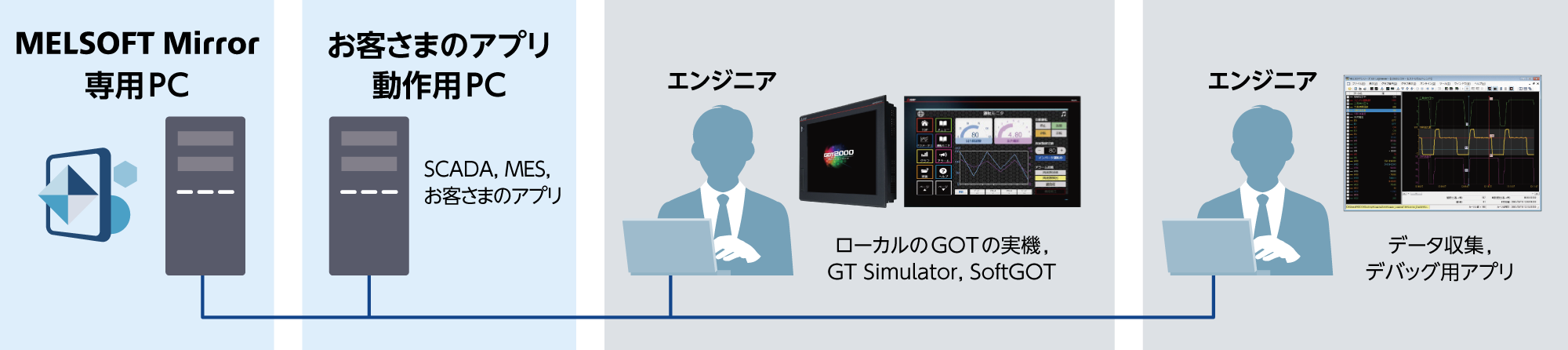

お客さまの自社ソフトウェアや外部機器を接続でき、実際の設備に近い構成で検証可能です。
実際の設備で使用するものと同じ制御プログラムを使用して、机上で検証可能です。

イメージ図 イメージ図

対応ユニットは、対応ユニット・機能一覧を参照

特長

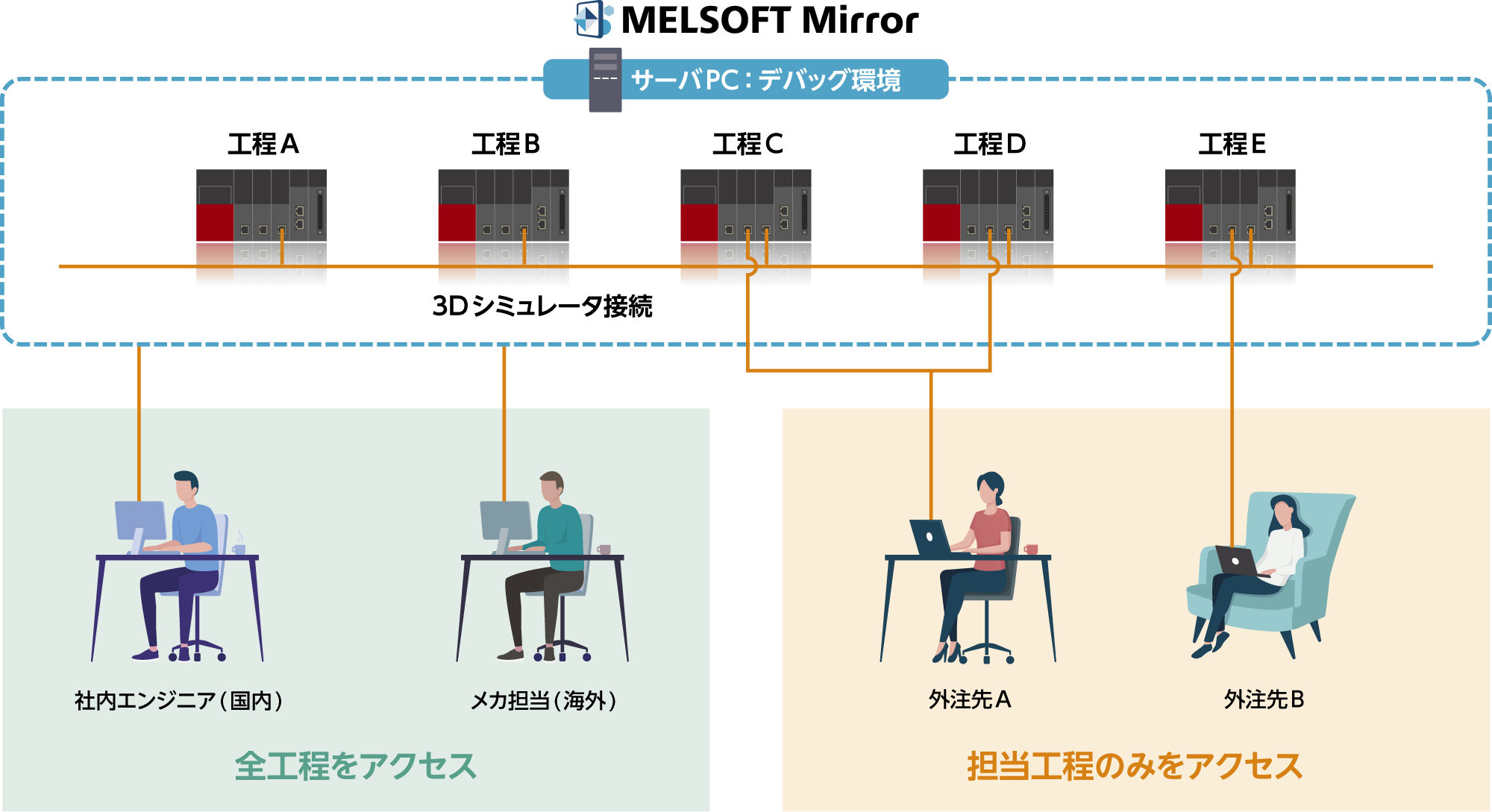

いつでも・どこでも・複数人でも、大規模装置の制御を検証可能
場所・人数を選ばず、同じ仮想装置を使用して制御プログラムを開発できます。
また、装置の動作をリアルタイムに共有し、効率的に制御プログラムを検証できます。

Mirrorイメージ Mirrorイメージ

直感的な操作性でシミュレーションや装置の見える化もスムーズ
ブラウザの起動からGX Works3でのモニタまで、実際の設定手順を動画でご覧いただけます。

  • サンプル画面

    システム構成の設定

    ブラウザでMELSOFT Mirrorのハードウェア構成画面を開き、シーケンサの形名をプルダウンで選択するだけ。

  • サンプル画面

    GX Works3とMELSOFT Mirrorの接続

    GX Works3の「接続先設定」に、MELSOFT Mirrorへの接続情報をコピー&ペースト。

  • サンプル画面

    制御プログラムの読み書き・モニタ

    GX Works3でシーケンサの実機に接続した場合と同じ操作で、MELSOFT Mirrorに制御プログラムを読み書き・モニタ。

操作説明動画

MELSOFT Mirrorならこんなに便利!

実行速度制御

仮想環境で動作している制御プログラムの実行速度を変化させることができ、効率的な机上検証が可能です。

早送り(×4, ×2)

特定の状況まで早送りして、調査開始までの時間を短縮できます。

スロー実行(×1/2, ×1/4)

詳細なデータ・制御の動きを確認できます。

多言語対応将来
対応

メニューで言語を選択することで、表示言語(日本語/英語/中国語(簡体字)) を切り替えることができます。

MELSOFT Geminiとの連携効果

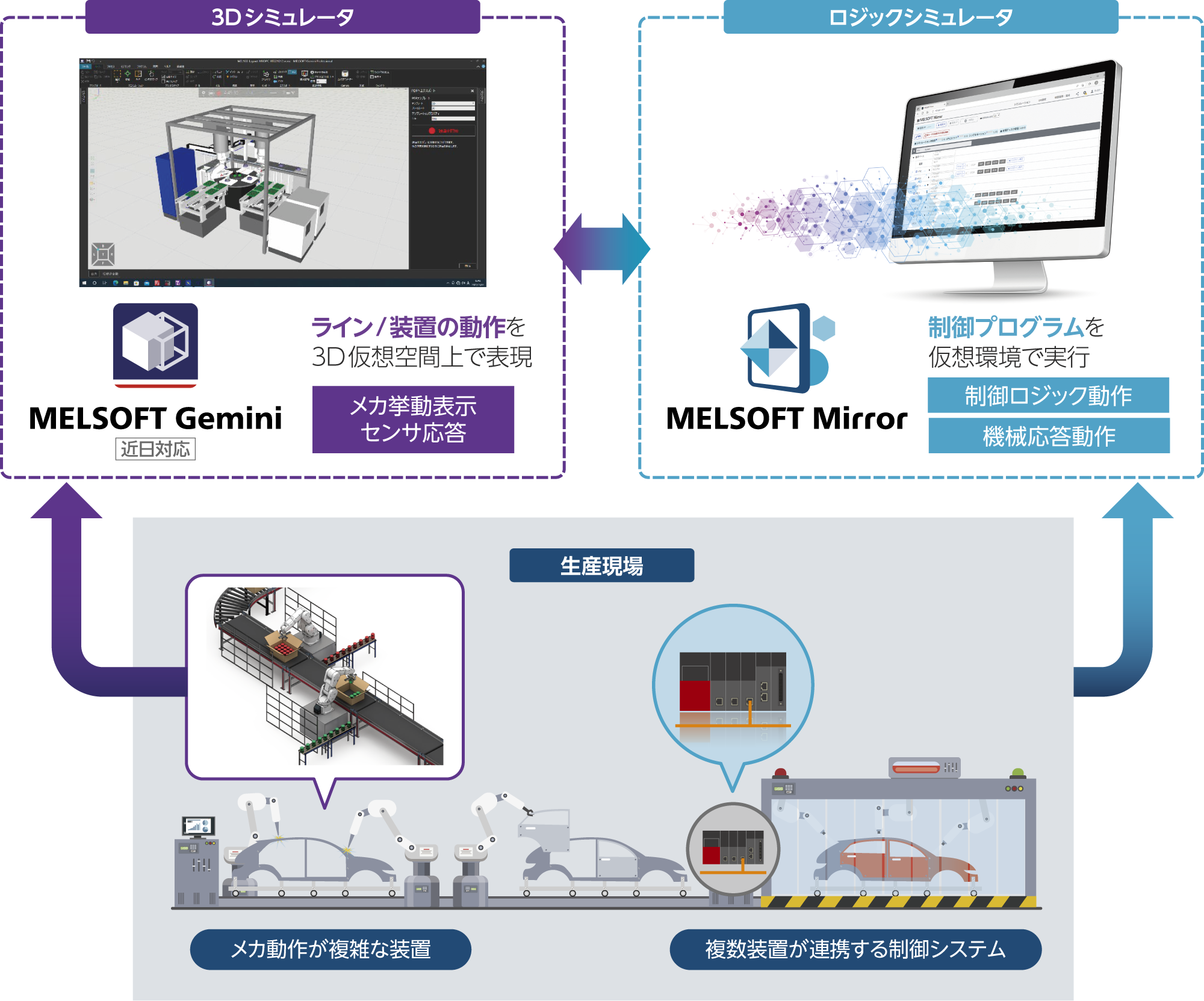

3Dシミュレータとの連携で装置の動作を可視化

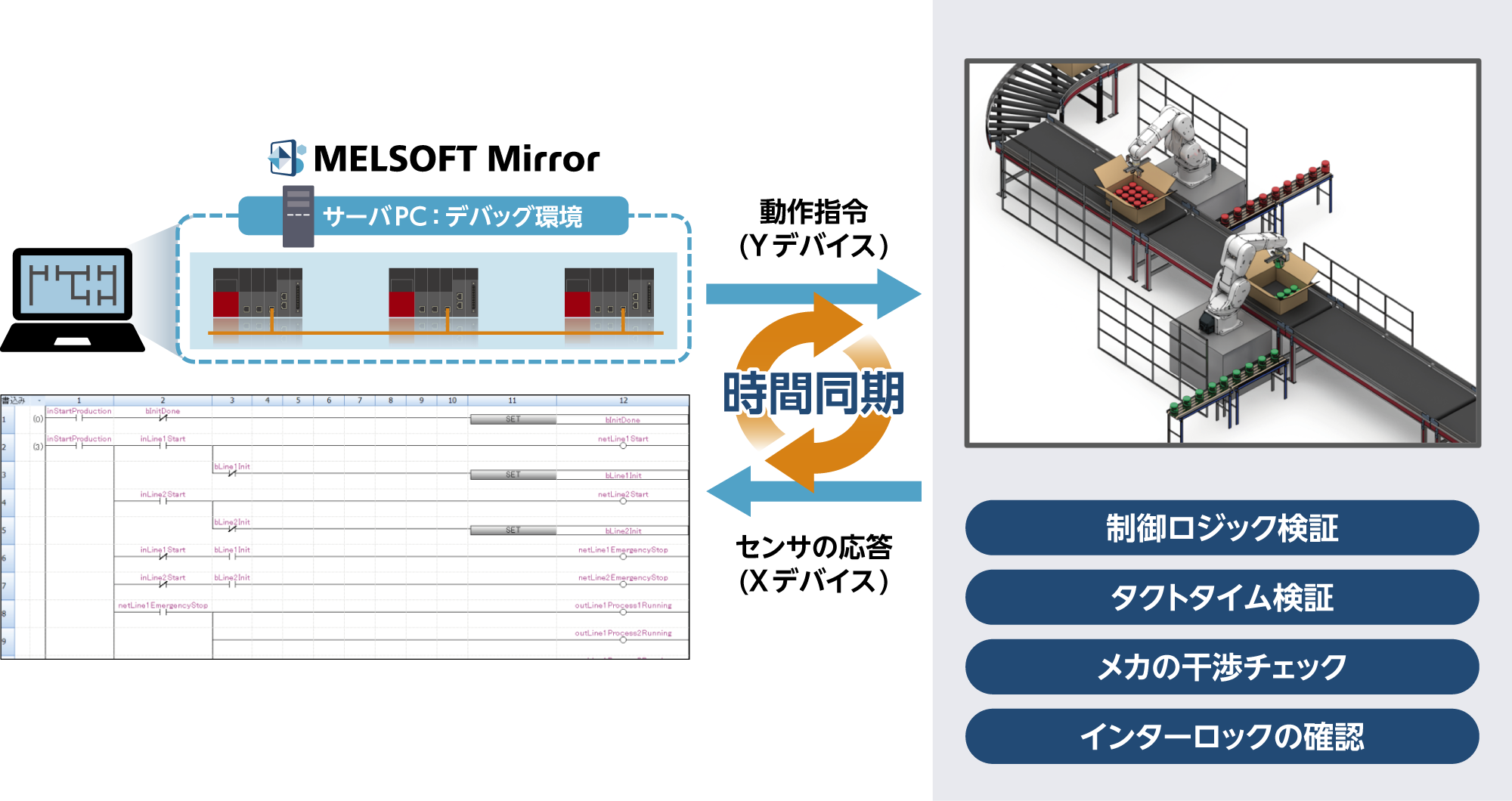

3Dシミュレータと連動させることで、制御プログラムの実行結果を3Dで可視化し、ライン/装置全体の動作を検証できます。
ロジックシミュレータでは気づきにくいメカの干渉もチェックでき、立上げ時の現地調整工数をさらに削減できます。

イメージ図 イメージ図

ダウンロード

動画

ロジックシミュレータ MELSOFT Mirror 製品紹介動画(日本語版)
