[Principios Operativos para la Sección del Inversor]

(c) ¿Cómo puede cambiar el voltaje?

El voltaje (promedio) puede cambiarse al cambiar la relación de tiempo en la cual los interruptores están ENCENDIDOS/APAGADOS al cambiar el tiempo cíclico, t0, a un tiempo cíclico más corto para ENCENDER/APAGAR el voltaje. La frecuencia para estos impulsos cortos es llamada una frecuencia de soporte.

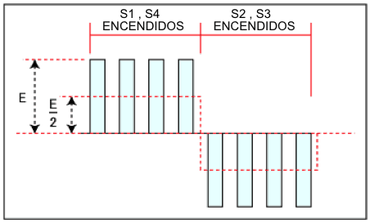

Por ejemplo, si la relación para el tiempo de ENCENDIDO de los interruptores S1 y S4 se recorta a la mitad, el voltaje de salida (promedio) se convierte en un voltaje de AC igual a E/2, o a la mitad del voltaje de DC, E.

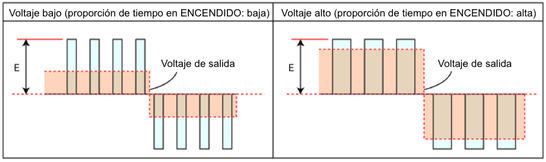

Para reducir el voltaje (promedio), reduzca la relación para el tiempo de ENCENDIDO, y para incrementar el voltaje (promedio), incremente la relación para el tiempo de ENCENDIDO.

El ancho de pulsos y la relación de ENCENDIDO/APAGADO son controlados para cambiar el voltaje. Este tipo de método de control es conocido como modulación de ancho de pulsos (PWM) y actualmente es comúnmente utilizado en inversores y otros componentes electrónicos.
