目的別ソリューション 安全
特長
安全リレーユニット
安全リレーユニットは2025年2月末にて受注終了いたします。
安全リレーユニットは、国際安全規格「ISO13849-1 PLe」に適合した安全制御を行えます。小規模な安全制御に適しています。
安全リレー二重化による非常停止回路および再起動回路を一体化しており、プログラミングやパラメータ設定することなく、配線のみで基本的な安全機能を実現できます。
増設ユニットを追加することで入力点数と出力点数をそれぞれ最大4点まで増やせます。

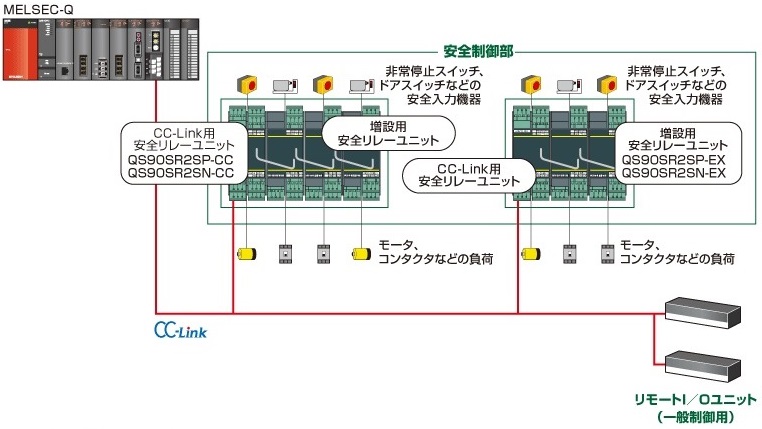

システム構成
Qシリーズ用ベースユニットに装着
フィールドネットワークCC-Linkに接続
既存のMELSECシーケンサに安全制御を簡単に追加可能。モニタ機能も充実
安全リレーユニットをMELSEC-Qシリーズ用ベースユニットまたはCC-Linkに装着・接続することで、既存のMELSECシーケンサに安全制御を容易に追加できます。
既存のMELSECシーケンサから安全リレーユニットの動作状態やエラー状態をモニタできるので、非常停止要因の特定、故障箇所の調査も効率よく行えます。
当社安全リレーユニットの場合
充実のモニタ機能
安全出力状態に加え、安全入力の状態（ON/OFF）から、コイル駆動状態やリレー接点のON/OFFといったユニット内部の安全リレーの状態までをモニタ。例えば、コイル駆動状態とリレー設定状態の不整合で、溶着を検出することも可能！
配線がスッキリ
モニタ用配線の必要なし！
■ 安全リレーユニットのモニタ状態 トラブルシューティング例
製品一覧
| 項 目 | 形 名 | 概 要 |
|---|---|---|
| 安全リレー | QS90SR2SP-Q | 安全入力:1点（2入力）、Pタイプ（プラスコモン/プラスコモン入力） 安全出力:1点（3出力）MELSEC-Qシリーズ用 |
| QS90SR2SN-Q | 安全入力:1点（2入力）、Nタイプ（プラスコモン/マイナスコモン入力） 安全出力:1点（3出力）MELSEC-Qシリーズ用 |
|
| QS90SR2SP-CC | 安全入力:1点（2入力）、Pタイプ（プラスコモン/プラスコモン入力） 安全出力:1点（3出力）CC-Link用（リモートI/O局) |
|
| QS90SR2SN-CC | 安全入力:1点（2入力）、Nタイプ（プラスコモン/マイナスコモン入力） 安全出力:1点（3出力）CC-Link用（リモートI/O局） |
|
| 増設用安全リレー | QS90SR2SP-EX | 安全入力:1点（2入力）、Pタイプ（プラスコモン/プラスコモン入力） 安全出力:1点（3出力）増設用 |
| QS90SR2SN-EX | 安全入力:1点（2入力）、Nタイプ（プラスコモン/マイナスコモン入力） 安全出力:1点（3出力）増設増設 |
|
| 安全回路部増設ケーブル | QS90CBL-SE01 | 10cm |
| QS90CBL-SE15 | 1.5m |
