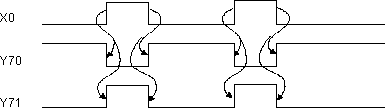

タイミングチャート（タイムチャート） 制御対象の入出力機器やシーケンスプログラムで扱うデバイスを対象に、動作順序を時間の変化に合わせ、解り易くした図です。 縦軸には、入出力機器やデバイスを並べます。横軸は、時間の変化を表します。 それぞれの入出力機器やデバイスが時間の経過でどう変化するかの関連付けをするとき、矢印付きの実線や破線などで表します。 ※ 「シーケンサ プログラミング（Qシリーズ）」の各コースでは、ビットデバイスのタイミングチャートを、シーケンスプログラム内の命令に関係なく「該当デバイスメモリのON/OFF状態」で示します。 各命令の導通/非導通を示すものではありません。
