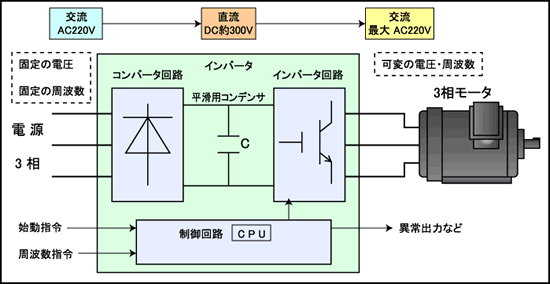

電力会社から供給される固定の周波数から、自由に周波数を作り出すインバータの構成を示します。

[ インバータ構成の概要 ]

コンバータ回路 交流を直流に変換します。ダイオードと呼ばれる半導体素子を利用します。
平滑用コンデンサ コンバータ回路で変換された直流電圧を平滑化する働きがあります。
インバータ回路 直流から交流を作り出します。
コンバータ(CONVERTER)の逆という意味でインバータ(INVERTER)と呼びます。
作り出された可変の電圧・周波数をモータに供給します。
オン/オフ制御可能な半導体スイッチ素子(IGBTなど)を利用します。
制御回路 インバータ回路の制御を行います。
