断路器は、高圧回路の機器の点検を行うときや電路を区分するために、自家負荷設備の電源端や機器の上位に設けるもので、真空遮断器や真空電磁接触器などの断路機能を持たない機器と組合せて使用します。
負荷電流の開閉は行えませんので、必ず真空遮断器などを開いて無電流にしてから、操作するようにしてください。

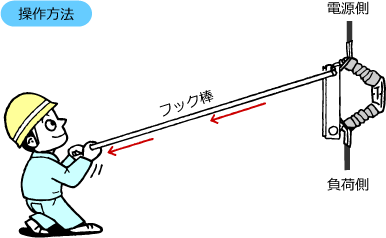

無負荷状態であっても高電圧が来ているので安全を確保
するために、長いフック棒を用いて、開閉を行います。

外観写真 図記号 制御器具番号 用語 略号 英文名称
89 断路器 DS Disconnecting Switches、
またはDisconnectors
用語の意味
単に充電した電路を開閉するために用いるもので、負荷電流の開閉たてまえとしない機器。

注．上記の表中、外観写真には三菱電機製品の写真と形名を掲載しています。また、図記号はJIS C 0617、
制御器具番号はJEM 1090、その他はJEM 1115にそれぞれ記載のものを掲載しています。(以下のページも同じです。)
