屋外用高圧交流負荷開閉器 (PAS) は、高圧受電の需要家が、保守点検の際に電路を区分したり、

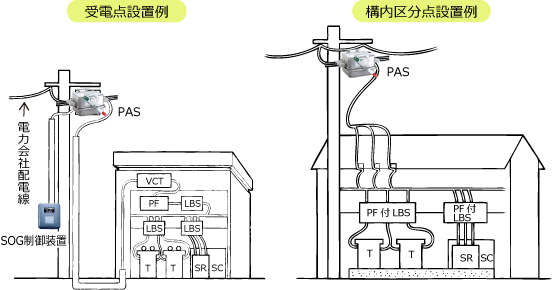

事故時に故障箇所を切離す為に、電力会社からの受電点や構内区分点に、区分開閉器として設置するものです。

操作

開閉操作は柱の下から操作のひもを引いて行います。

SOG制御装置付の場合

• G動作：需要家内の地絡事故時に自動トリップします。
• SO動作：需要家内の短絡事故時に主遮断器が遮断失敗して、電力会社の変電所の遮断器をトリップさせて配電線が停電した後、自動的に開路します。事故点を切り離して、配電系統の停電復旧を助けるためです。
• 無方向性：地絡電流の方向判別機能がありません。
• 方向性 (DGR) ：地絡電流の方向判別機能があり、もらい事故防止に有効です。
