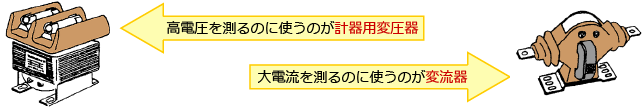

計器用変成器は、高電圧、大電流を電圧計、電力計や継電器などが直接接続できる低電圧 (一般に110V) 、小電流 (一般に5A) に変成する機器で、高電圧、大電流の計測に使用します。

外観写真 図記号 用語 略号 英文名称 用語の意味
計器用変成器 － Instrument transformer 電気計器又は測定機器と共に使用する電流及び電圧の変成用機器で、変流器、計器用変圧器及び計器用変圧変流器の総称。
変流器 CT Current transformer ある電流値をこれに比例する電流値に変成する計器用変成器。
計器用変圧器 VT
（PT）		 Voltage transfomer,
(Potential transfomer)		 ある電圧値をこれに比例する電圧値に変成する計器用変成器。
計器用変圧変流器 VCT
（PCT）		 Combined voltage and Current transformer 変流器と計器用変圧器を1つにまとめ、外箱などに入れて結線してある計器用変成器。
