3.3
減電圧始動(スターデルタ始動)の接続と選定

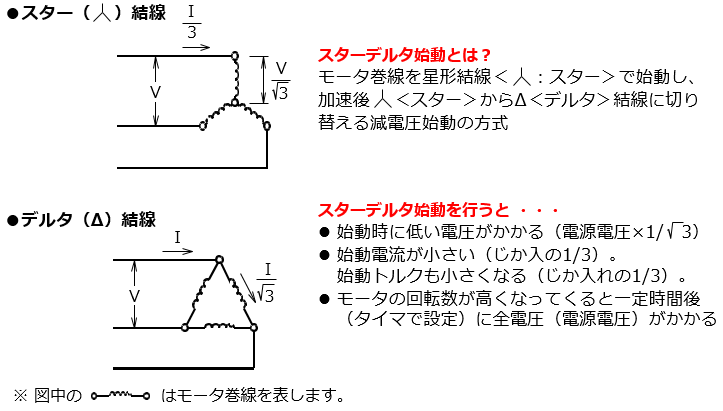

電磁開閉器でモータのじか入れ始動を行うと、始動時にモータ定格電流の5~8倍の始動電流が流れるため、電源の電圧降下や始動時の機械的ショックが大きく問題になることがあります。 これを改善する方法として、始動時は電源電圧よりも低い電圧がモータ巻線に印加されるようにし、加速後に電源電圧を印加する減電圧始動という方法があります。スターデルタ始動はその中で最も一般的に用いられている方法です。
