(3) 地絡故障を保護する地絡継電器（GR）、地絡方向継電器（DGR）と地絡過電圧継電器（OVGR）

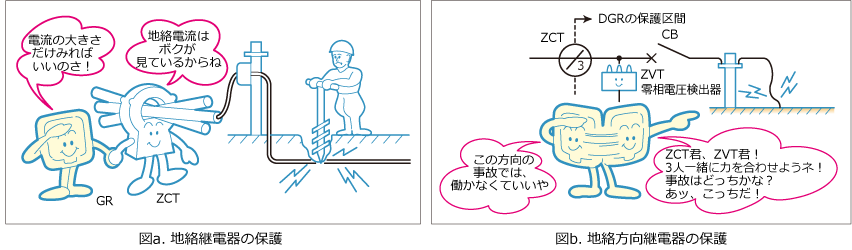

①地絡継電器（GR：Ground Relay）は電気回路の絶縁が劣化または破壊して電路が大地に接触する地絡故障時に
　発生する地絡電流を検出して保護するものです。（図 a）

②地絡方向継電器（DGR：Directional Ground Relay）も、地絡故障を検出して保護するものですが、地絡事故時に
　発生する地絡電流と地絡電圧の両方を検出して保護します。（図 b）
　DGRは、電流と電圧で事故の方向も判定するため、構内のケーブル長が長く対地静電容量が大きい場合でも構外の
　地絡故障で誤って動作することはありません。

③地絡過電圧継電器（OVGR：Over Voltage Ground Relay）は、地絡事故時に発生する地絡電圧を検出して保護
　するもので高圧母線の地絡保護やDGRの後備保護に用います。
