(4) 使用上の注意事項

• 地絡方向継電器はZCT（零相変流器）およびZVT（コンデンサ接地形零相電圧検出器）と組合せて使用しますが、
  JIS C 4609規格ではこれらを一体とし装置と見なして規定していますので、当該継電器専用のZCTおよびZVTと
  組合せて使用する必要があります。

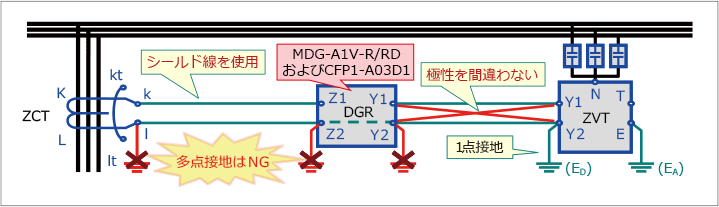

• 主回路および制御線からのサージおよびノイズを抑える必要があるため、ZCTおよびZVTから地絡方向継電器への接続は
  2芯シールド線を使用し、シールドはリレー端子Eまたは盤内のED端子に接続します。
• ZCTおよびZVTと地絡方向継電器の接続（シールド線）は、極性を間違わず接続します。
  （ZCTの一次側は、Kが電源側、Ｌが負荷側になるように電線・ケーブルを貫通させます。）
  　　････詳細は、当該機種のカタログ・取扱説明書の外部接続図例を参照ください。

● 地絡継電器における電力ケーブルのシールドアースの施工方法についてはこちらを参照ください。
