2.4.2　三相変圧器の結線

三相変圧器の結線

電圧ベクトル図 接続記号 結線図 適用
高圧 低圧
0°　Yyo ・50kVA以下で、中性点を必要としないもの。

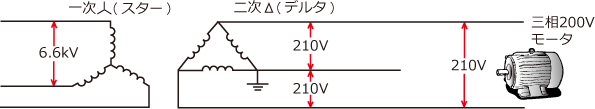

30°遅　Yd1
（330°進）		 ・75～500kVA以上で、中性点を必要としないもの。
0°　Ddo ・75kVA以上で、中性点を必要としないもの。
・75kVA以上で、低圧-低圧のもの。
　また、一次電圧が22kV級、33kV級で容量の大きいもの。
30°進　Dyn11
（330°遅）		 ・低圧側中性点を必要とするもの。（低圧側400V級など）
