2.4.3　スコット結線変圧器

ビル・工場などの主に非常用電源として三相発電機から単相負荷をとる場合に用いるものです。
単相電力を三相回路からとる場合、2線からだけとりますと、三相の電源にアンバランスを生じて、好ましくありません。
この問題を解決するためには、単相負荷を三相に平衡するように分散させる必要があります。
スコット結線はこのような目的のために使われる三相－二相変換変圧器で、二相が平衡していれば、三相側も平衡するという特長をもっています。

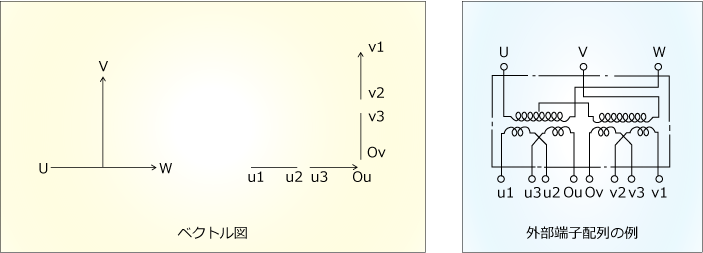

下図に変圧器の一次、二次ベクトル図と外部端子配列の例を示します。

＜注意＞
通常、スコット結線変圧器の電源側に設置される非常用発電機は不平衡負荷に弱い構造となっています。
