3.3.1　励磁突入電流とは

変圧器の励磁突入電流は鉄心の飽和による過渡現象で、その第1波波高値は定格電流波高値の10数倍～40数倍に達し時間の経過と共に減衰します。
一般に励磁突入電流は、小容量変圧器の方が定格電流に対する倍率が高く、減衰時間は短くなります。
大容量変圧器では逆に倍率が小さく、減衰までに比較的長時間を要します。
このような励磁突入電流は、変圧器を保護する過電流継電器（OCRなど）の誤動作をまねき、変圧器を回路に投入できないという事態を生じます。
したがって、下記に示す値を用いて変圧器の励磁突入電流を求め、協調をとる必要があります。

3.3.2　励磁突入電流の計算式

IR = √2In・K・X

IR ：励磁突入電流（実効値）
In ：定格電流（実効値）

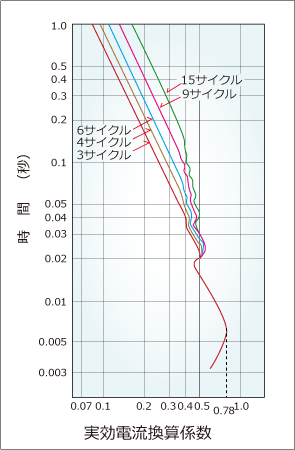

X ：励磁突入電流の第1波波高値を1とした時の実効値の大きさ（右図のX軸の値）
K ：第1波波高値倍率（次頁の表による）

＜計算例＞
3φ75kVA油入変圧器
励磁突入電流の大きさは次頁の表より第1波波高値が19倍で減衰時定数は6サイクル。
1次側定格電流は6.56（A）
したがって、右図より、最大電流（実効値）I1は、
　√2×6.56×19×0.78＝137（A）
0.1秒での電流（実効値）I2は、
　√2×6.56×19×0.32＝56（A）　となります。
