6.4

入出力機器の配線

基本ユニットの入力および出力端子に以下のとおり配線します。

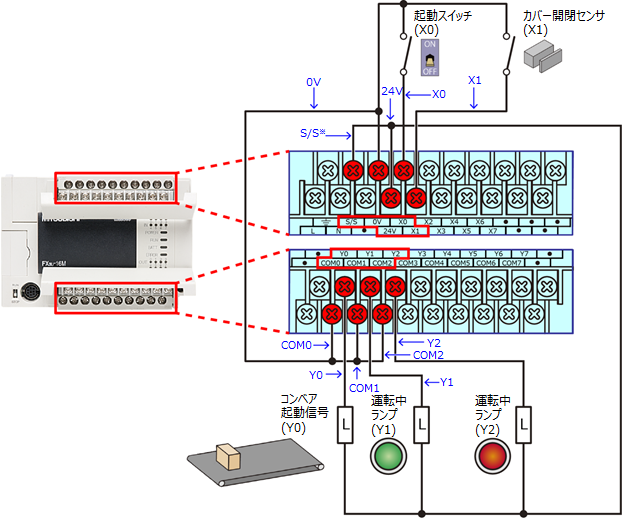

起動スイッチ(X0)、カバー開閉センサ(X1)、コンベア起動信号(Y0)、運転中ランプ(Y1)、停止中ランプ(Y2)を、それぞれ以下に示すとおり配線します。

※参考：シンク入力とソース入力
入力信号は使用するセンサの種類によって、シンクタイプとソースタイプがあります。
ここでは、国内で一般的なシンクタイプの接続を行います。
シンクタイプを使用する場合、「S/S」と「24V」端子を結線します。
