2.8

工具長補正：G43

位置の指令における座標値は、工具の刃先位置を示しています。
選択する工具ごとに、長さ（工具長）が異なるので、工具長補正機能(G43)によって、刃先位置を補正します。

Z軸の指令位置に工具の刃先を合わせるための補正値を、工具長の補正データとして、あらかじめ設定しておきます。
G43のアドレスHに指定した補正番号の補正データが、プログラムのZ軸指令位置に加算されます。

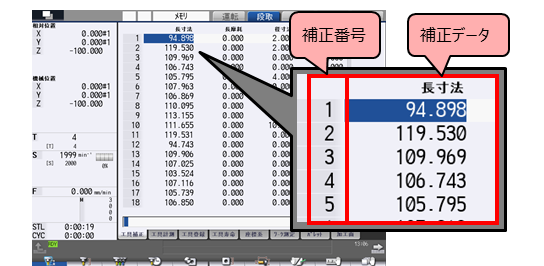

工具長の補正データは、NC装置の工具補正画面から設定します。
