2.6

加工方向の座標系

NC工作機械は、工具やワークを回転させる主軸モータと、加工形状に合わせて工具やワークを動かす送り軸モータを備えています。
主軸モータは、ワークを切削する時にかかる負荷に負けない大きな力を発揮します。
送り軸モータは、高精度に工具やワークを動かします。
また、それらのモータが動かす工具やワークの移動方向をX軸、Y軸、Z軸などと呼びます。

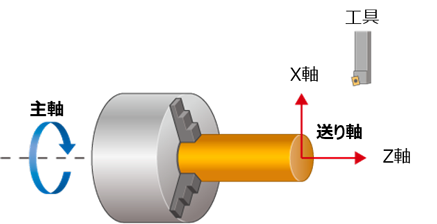

■旋盤系の軸

旋盤系のNC工作機械は、主軸モータが工具の力に負けないようにワークを回し、送り軸モータが正確に工具を動かします。
標準的な加工を行うために2軸(X軸、Z軸)の送り軸が必要です。これを基本軸と言います。
主軸の軸方向をZ軸と呼びます。Z軸モータは工具を水平方向に動かします。X軸モータは工具を垂直方向に動かします。

Z軸に対して回転軸(C軸)方向の指示を与えることで、より複雑な加工ができるようになります。
