3.3
配線形態（トポロジ）
使用する局を決めたあとは、配線形態（トポロジ）を決めます。
CC-Link IE TSNのトポロジは、ライン、スター、リング型があります。
トポロジを使い分けることで、現場のレイアウト変更に柔軟に対応できます。
| トポロジ | 特長 | |
|---|---|---|
| ライン型 | ユニット間を、直線状に接続
| 最小の配線で接続できる |

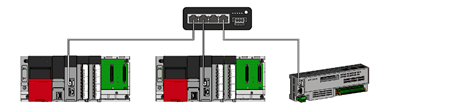

| スター型 | ユニットを、スイッチングハブを経由して接続
| ・ 拡張性が高い ・ 機器の追加が容易 |

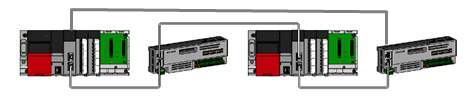

| リング型（将来対応） | ネットワークで輪を構成
| 信頼性が高い |
ライン型とスター型を混在させると、より自由度の高い配線ができます。
本コースはライン型を使って説明します。
