2.7

シーケンサの動作

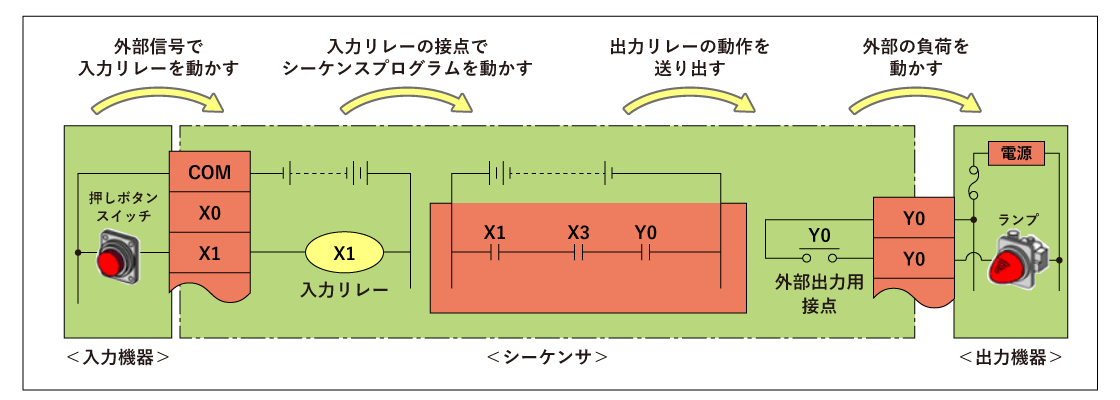

シーケンサの信号の流れを図に示します。

入力機器の状態は電気的なON/OFF信号としてシーケンサの入力リレーに取り込まれます。出力機器をどう制御するかはシーケンサ内部のプログラムによって決まり、シーケンサの外部出力用接点を通して信号を出力機器に伝えることで、出力機器を制御します。

シーケンサが持っている要素(デバイスとも言います)の代表的なものを説明します。
要素番号(デバイス)は、 各要素内容を表す記号と、その順番を表す番号で構成されます。
