2.2

構造と動作

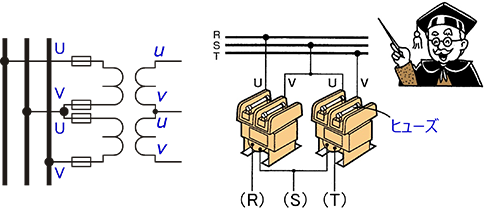

●計器用変圧器の記号と回路への接続

VTは回路に並列に接続する。三相3線式回路にはVTを2台使用する。

●二次側短絡の禁止

VTの二次側は短絡してはいけない。短絡すると大電流が流れて焼損し、地絡事故につながる。

●ヒューズ付が安全

VTの一次側ヒューズはVT自身の事故の時、VTを一次側回路からいちはやく切り離して、事故の一次側への拡大（系統の全停電）を防ぐ。

VTは誤結線、過負荷による焼損あるいは異常現象により、絶縁劣化に至る事がある。VTが万一焼損、絶縁破壊すると短絡事故となり、一次側機器の破壊、損傷など大きな被害が考えられる。ヒューズはこのような事故の被害範囲を最小限にとどめる。
