1.3

電流・電圧・抵抗の関係

電気回路において「電圧」「電流」「抵抗」の関係を表す法則に、オームの法則があります。

「電圧」「電流」「抵抗」のうち、2つの数値が分かれば、残り1つの数値を計算できます。
計算式は、下記の3種類です。

　　電圧(V)　=　抵抗(R)　×　電流(I)
　　抵抗(R)　=　電圧(V)　÷　電流(I)
　　電流(I)　=　電圧(V)　÷　抵抗(R)

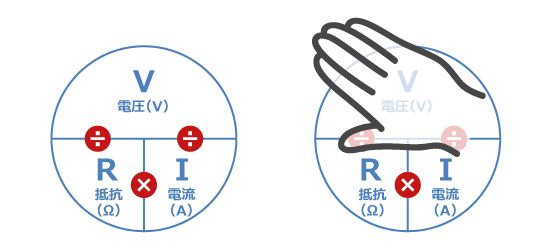

下記の図を利用して計算式を覚えましょう！

例えば、電圧を求めたいときは、上部の「電圧」を隠します。
すると、計算式は「抵抗」×「電流」だと分かります。
