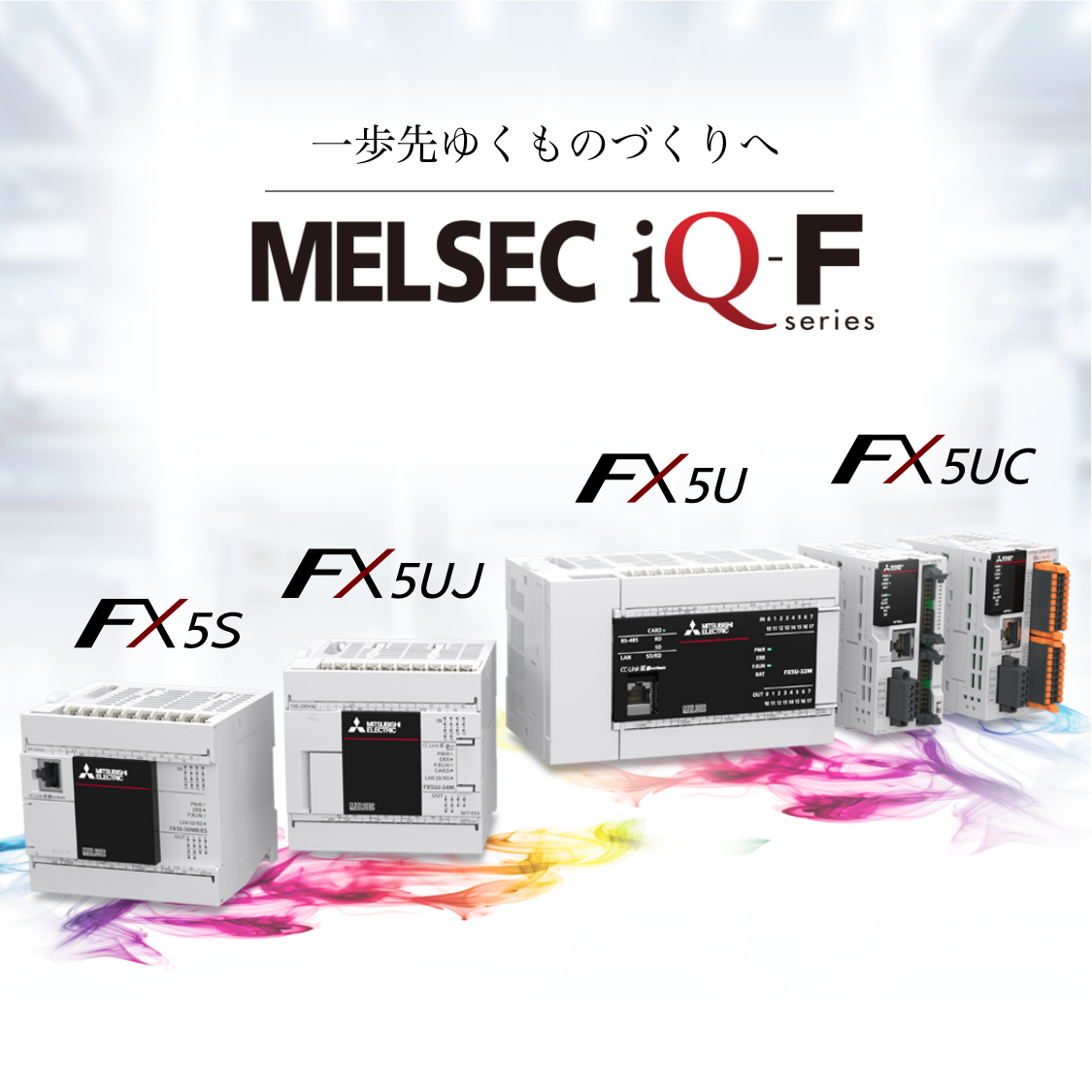

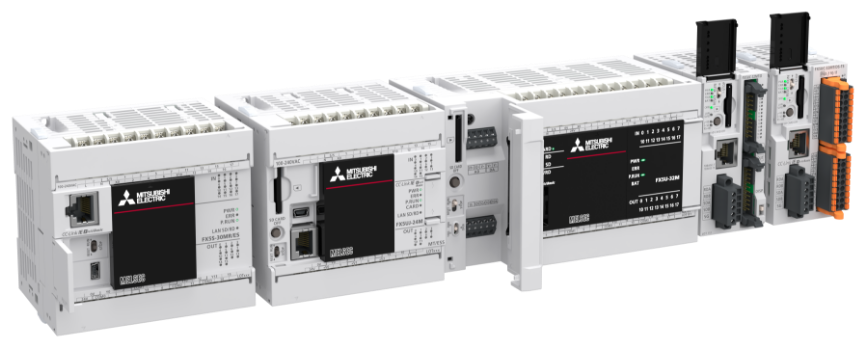

MELSEC iQ-F シリーズ

MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ
MELSEC iQ-F シリーズ

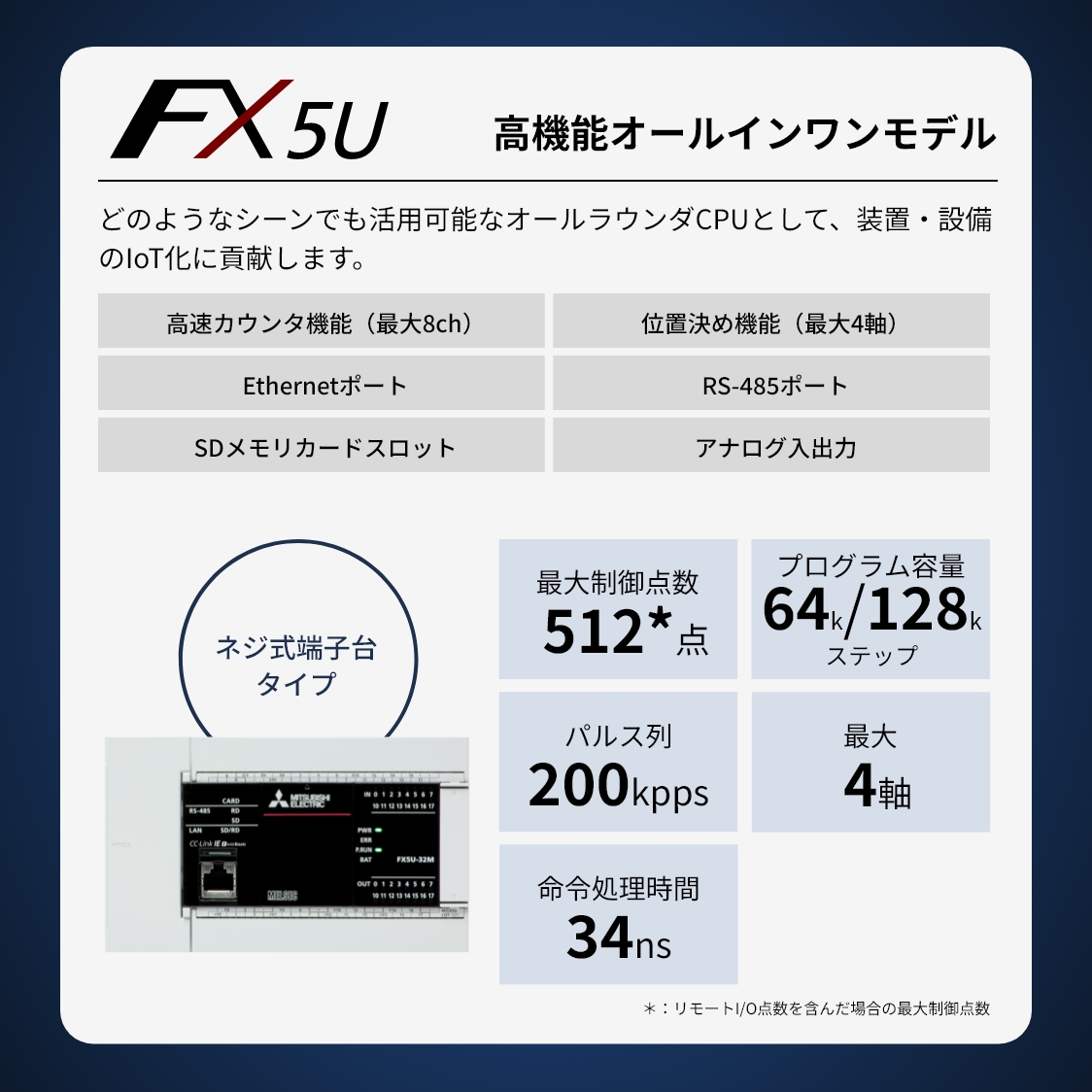

高機能オールインワンモデル

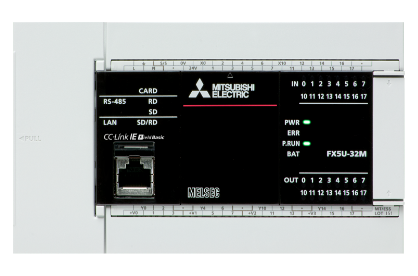

FX5Uシリーズ

進化した内蔵機能と豊富な拡張性

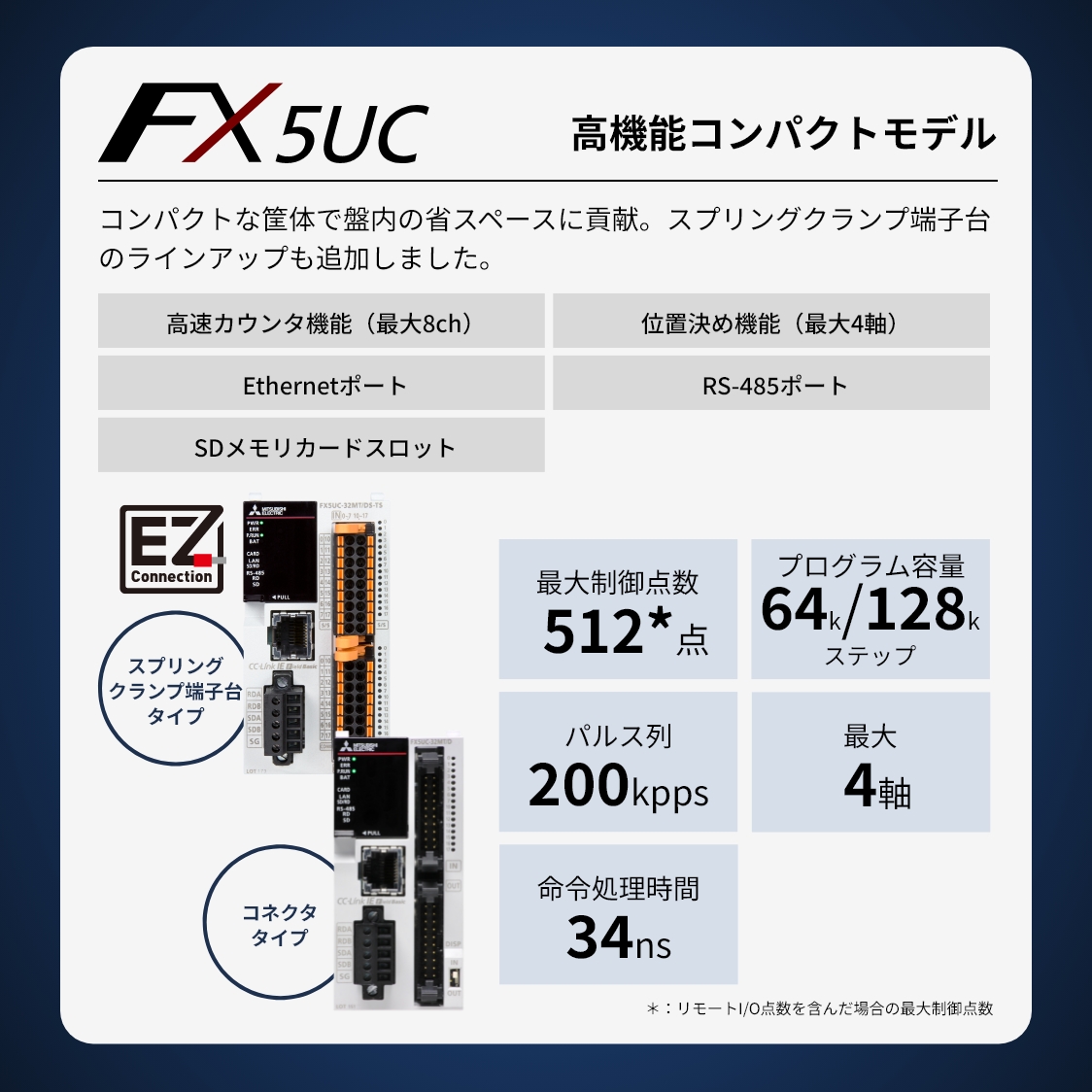

高機能コンパクトモデル

FX5UCシリーズ

コンパクトなボディに多くの機能を搭載

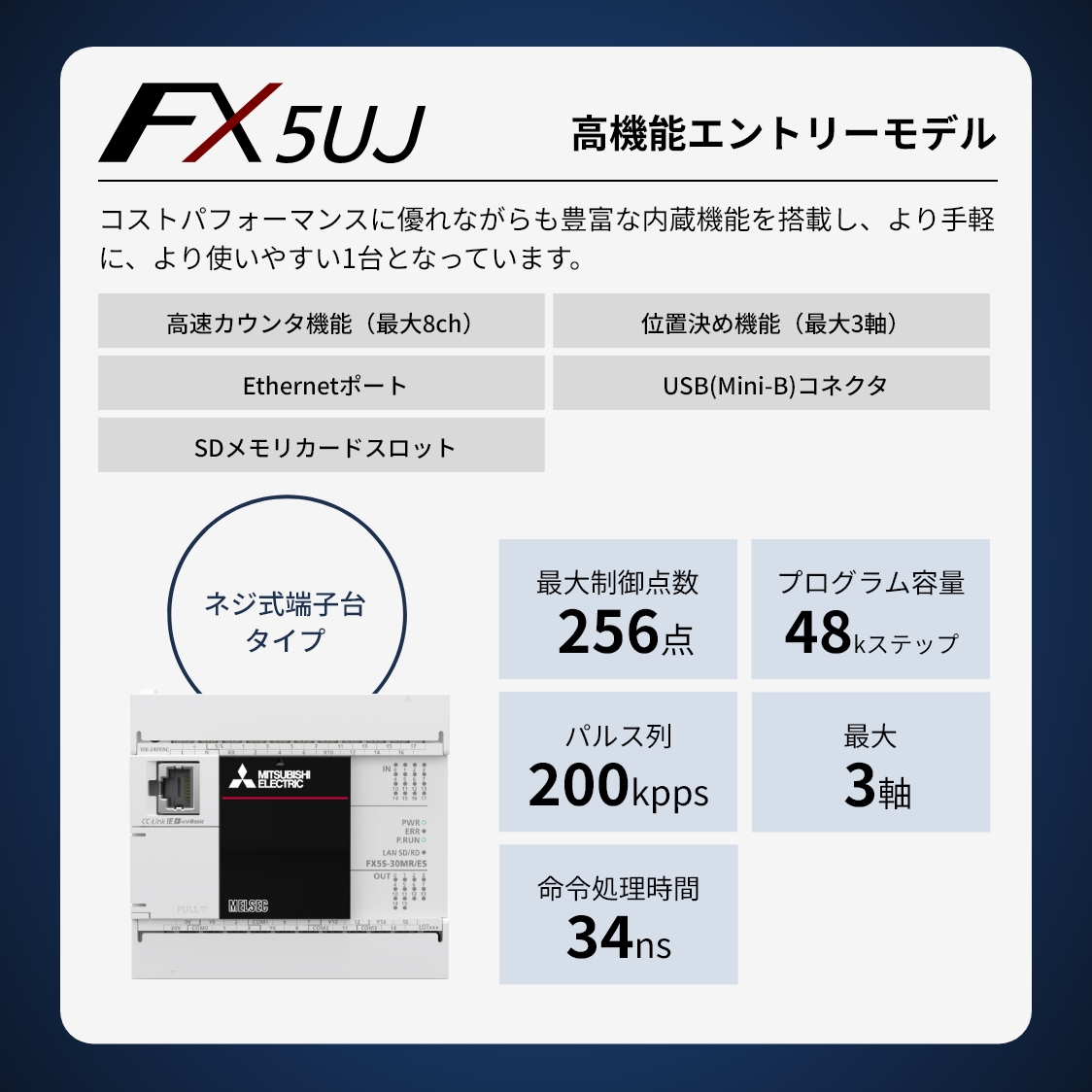

高機能エントリーモデル

FX5UJシリーズ

IoTで活用できる内蔵機能を凝縮

シンプルモデル

FX5Sシリーズ

スモールIoTを実現可能

型番リストから探す

緊急の部品手配に
すぐ検索・すぐ注文

5,500円（税込）以上
お買い上げで送料無料

三菱電機公式ストアから
直接購入

お支払方法はクレジットカードと請求書払い（Paid）からお選びいただけます。

VISA / Mastercard / JCB / American Express / Diners Club / Paid

型番リスト

CPUユニット

絞り込み条件

シリーズ
電源タイプ
入出力点数
出力仕様
接続端子
FA Web Shop在庫状況
形名 入出力
点数（点）		 入力
点数（点）		 出力
点数（点）		 入力仕様 出力仕様 電源電圧 接続端子 プログラム容量 最大制御規模 命令処理速度
（LD命令）		 内蔵通信ポート 内蔵アナログ
入力		 内蔵アナログ
出力		 内蔵高速カウンタ 内蔵位置決め FA Web Shop
在庫/納期		 税別価格
(税込価格)
Ethernet USB（Mini-B） RS-485

FX5U-32MR/ES

 32 16 16 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz - 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5U-32MT/ES

 32 16 16 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5U-32MT/ESS

 32 16 16 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5U-64MR/ES

 64 32 32 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz - 在庫なし

納期目安：3日

¥126,000 (¥138,600)

FX5U-64MT/ES

 64 32 32 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥126,000 (¥138,600)

FX5U-64MT/ESS

 64 32 32 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥126,000 (¥138,600)

FX5U-80MR/ES

 80 40 40 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz - 在庫あり

当日出荷(12:00までのご注文)

¥133,000 (¥146,300)

FX5U-80MT/ES

 80 40 40 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥133,000 (¥146,300)

FX5U-80MT/ESS

 80 40 40 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥133,000 (¥146,300)

FX5U-32MR/DS

 32 16 16 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz - 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5U-32MT/DS

 32 16 16 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5U-32MT/DSS

 32 16 16 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5U-64MR/DS

 64 32 32 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz - 在庫あり

当日出荷(12:00までのご注文)

¥126,000 (¥138,600)

FX5U-64MT/DS

 64 32 32 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥126,000 (¥138,600)

FX5U-64MT/DSS

 64 32 32 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥126,000 (¥138,600)

FX5U-80MR/DS

 80 40 40 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz - 在庫なし

納期目安：3日

¥133,000 (¥146,300)

FX5U-80MT/DS

 80 40 40 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥133,000 (¥146,300)

FX5U-80MT/DSS

 80 40 40 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch 2ch 1ch 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥133,000 (¥146,300)

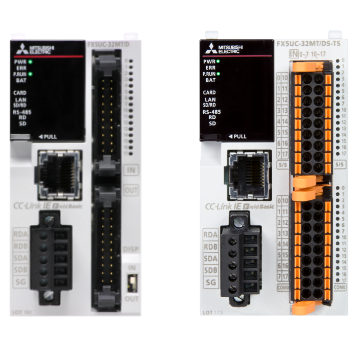

FX5UC-32MT/D

 32 16 16 DC24V
シンク		 トランジスタ（シンク） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥60,500 (¥66,550)

FX5UC-32MT/DSS

 32 16 16 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥60,500 (¥66,550)

FX5UC-32MT/DS-TS

 32 16 16 DC24V

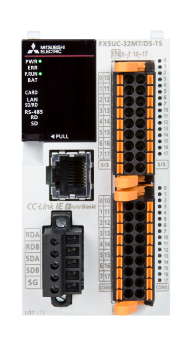

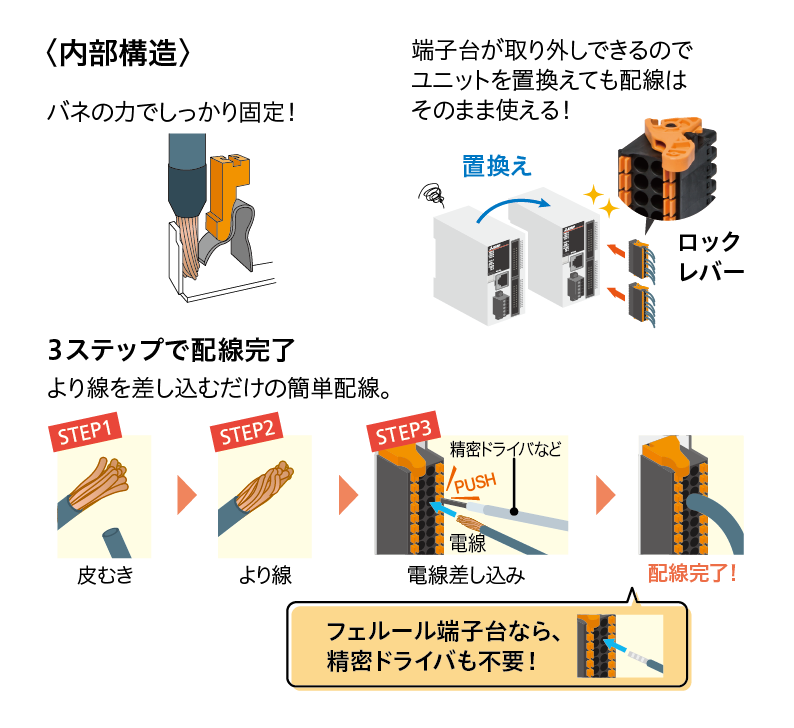

シンク/ソース		 トランジスタ（シンク） DC24V スプリングクランプ端子台タイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥79,000 (¥86,900)

FX5UC-32MT/DSS-TS

 32 16 16 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V スプリングクランプ端子台タイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥79,000 (¥86,900)

FX5UC-32MR/DS-TS

 32 16 16 DC24V
シンク/ソース		 リレー DC24V スプリングクランプ端子台タイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大6ch 200kHz＋2ch 10kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥79,000 (¥86,900)

FX5UC-64MT/D

 64 32 32 DC24V
シンク		 トランジスタ（シンク） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥95,500 (¥105,050)

FX5UC-64MT/DSS

 64 32 32 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥95,500 (¥105,050)

FX5UC-96MT/D

 96 48 48 DC24V
シンク		 トランジスタ（シンク） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大8ch 200kHz 最大200kHz 4軸 在庫なし

納期目安：3日

¥125,000 (¥137,500)

FX5UC-96MT/DSS

 96 48 48 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V コネクタタイプ 64k/128kステップ※1 512点※1※2 34ns※3 1ch - 1ch - - 最大8ch 200kHz 最大200kHz 4軸 在庫あり

当日出荷(12:00までのご注文)

¥125,000 (¥137,500)

FX5UJ-24MR/ES

 24 14 10 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥59,500 (¥65,450)

FX5UJ-24MT/ES

 24 14 10 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥59,500 (¥65,450)

FX5UJ-24MT/ESS

 24 14 10 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥59,500 (¥65,450)

FX5UJ-40MR/ES

 40 24 16 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5UJ-40MT/ES

 40 24 16 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5UJ-40MT/ESS

 40 24 16 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5UJ-60MR/ES

 60 36 24 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥110,000 (¥121,000)

FX5UJ-60MT/ES

 60 36 24 DC24V
シンク/ソース		 トランジスタ（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥110,000 (¥121,000)

FX5UJ-60MT/ESS

 60 36 24 DC24V
シンク/ソース		 トランジスタ（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥110,000 (¥121,000)

FX5UJ-24MR/DS

 24 14 10 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥59,500 (¥65,450)

FX5UJ-24MT/DS

 24 14 10 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥59,500 (¥65,450)

FX5UJ-24MT/DSS

 24 14 10 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥59,500 (¥65,450)

FX5UJ-40MR/DS

 40 24 16 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5UJ-40MT/DS

 40 24 16 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥88,000 (¥96,800)

FX5UJ-40MT/DSS

 40 24 16 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥88,000 (¥96,800)

FX5UJ-60MR/DS

 60 36 24 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥110,000 (¥121,000)

FX5UJ-60MT/DS

 60 36 24 DC24V
シンク/ソース		 トランジスタ（シンク） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫なし

納期目安：3日

¥110,000 (¥121,000)

FX5UJ-60MT/DSS

 60 36 24 DC24V
シンク/ソース		 トランジスタ（ソース） DC24V ネジ式端子台 48kステップ 256点 34ns 1ch 1ch - - - 最大4ch
100kHz＋4ch 10kHz		 最大200kHz 3軸 在庫あり

当日出荷(12:00までのご注文)

¥110,000 (¥121,000)

FX5S-30MR/ES

 30 16 14 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥49,500 (¥54,450)

FX5S-30MT/ES

 30 16 14 DC24V
シンク/ソース		 トランジスタ出力（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥49,500 (¥54,450)

FX5S-30MT/ESS

 30 16 14 DC24V
シンク/ソース		 トランジスタ出力（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥49,500 (¥54,450)

FX5S-40MR/ES

 40 24 16 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥74,500 (¥81,950)

FX5S-40MT/ES

 40 24 16 DC24V
シンク/ソース		 トランジスタ出力（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥74,500 (¥81,950)

FX5S-40MT/ESS

 40 24 16 DC24V
シンク/ソース		 トランジスタ出力（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥74,500 (¥81,950)

FX5S-60MR/ES

 60 36 24 DC24V
シンク/ソース		 リレー AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥89,000 (¥97,900)

FX5S-60MT/ES

 60 36 24 DC24V
シンク/ソース		 トランジスタ出力（シンク） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥89,000 (¥97,900)

FX5S-60MT/ESS

 60 36 24 DC24V
シンク/ソース		 トランジスタ出力（ソース） AC100～240V 50/60Hz ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥89,000 (¥97,900)

FX5S-30MR/DS

 30 16 14 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥49,500 (¥54,450)

FX5S-30MT/DS

 30 16 14 DC24V
シンク/ソース		 トランジスタ出力（シンク） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥49,500 (¥54,450)

FX5S-30MT/DSS

 30 16 14 DC24V
シンク/ソース		 トランジスタ出力（ソース） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥49,500 (¥54,450)

FX5S-40MR/DS

 40 24 16 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥74,500 (¥81,950)

FX5S-40MT/DS

 40 24 16 DC24V
シンク/ソース		 トランジスタ出力（シンク） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥74,500 (¥81,950)

FX5S-40MT/DSS

 40 24 16 DC24V
シンク/ソース		 トランジスタ出力（ソース） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥74,500 (¥81,950)

FX5S-60MR/DS

 60 36 24 DC24V
シンク/ソース		 リレー DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥89,000 (¥97,900)

FX5S-60MT/DS

 60 36 24 DC24V
シンク/ソース		 トランジスタ出力（シンク） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫なし

納期目安：3日

¥89,000 (¥97,900)

FX5S-60MT/DSS

 60 36 24 DC24V
シンク/ソース		 トランジスタ出力（ソース） DC24V ネジ式端子台 48kステップ 80点 84ns 1ch - - - - 最大4ch
100kHz＋4ch 10kHz		 - 在庫あり

当日出荷(12:00までのご注文)

¥89,000 (¥97,900)

※1：CPUユニットのファームウェアバージョン1.100以上で対応しています。また、GX Works3のバージョン1.047Z以上が必要です。

※2：リモートI/O点数を含んだ場合の最大制御点数です。

※3：プログラム容量64kステップの場合です。

オプションユニット

入出力

形名 種類 入出力点数
（点）		 入力点数
（点）		 出力点数
（点）		 入力仕様 出力仕様 接続端子 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-32ER/ES

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 リレー ネジ式端子台 〇 × 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥37,500 (¥41,250)

FX5-32ET/ES

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(シンク) ネジ式端子台 〇 × 〇 × 在庫なし

納期目安：3日

¥37,500 (¥41,250)

FX5-32ET/ESS

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(ソース) ネジ式端子台 〇 × 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥37,500 (¥41,250)

FX5-32ER/DS

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 リレー ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥37,500 (¥41,250)

FX5-32ET/DS

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(シンク) ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥37,500 (¥41,250)

FX5-32ET/DSS

 電源内蔵入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(ソース) ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥37,500 (¥41,250)

FX5-8EX/ES

 入力ユニット 8 8 - DC24V
(シンク/ソース)		 - ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥11,000 (¥12,100)

FX5-16EX/ES

 入力ユニット 16 16 - DC24V
(シンク/ソース)		 - ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥18,700 (¥20,570)

FX5-C16EX/D

 入力ユニット 16 16 - DC24V
(シンク)		 - コネクタ 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥18,700 (¥20,570)

FX5-C16EX/DS

 入力ユニット 16 16 - DC24V
(シンク/ソース)		 - コネクタ 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥18,700 (¥20,570)

FX5-C32EX/D

 入力ユニット 32 32 - DC24V
(シンク)		 - コネクタ 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥35,200 (¥38,720)

FX5-C32EX/DS

 入力ユニット 32 32 - DC24V
(シンク/ソース)		 - コネクタ 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥35,200 (¥38,720)

FX5-C32EX/DS-TS

 入力ユニット 32 32 - DC24V
(シンク/ソース)		 - スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥39,500 (¥43,450)

FX5-8EYR/ES

 出力ユニット 8 - 8 - リレー ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥13,200 (¥14,520)

FX5-8EYT/ES

 出力ユニット 8 - 8 - トランジスタ(シンク) ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥13,200 (¥14,520)

FX5-8EYT/ESS

 出力ユニット 8 - 8 - トランジスタ(ソース) ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥13,200 (¥14,520)

FX5-16EYR/ES

 出力ユニット 16 - 16 - リレー ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥20,900 (¥22,990)

FX5-16EYT/ES

 出力ユニット 16 - 16 - トランジスタ(シンク) ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥20,900 (¥22,990)

FX5-16EYT/ESS

 出力ユニット 16 - 16 - トランジスタ(ソース) ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥20,900 (¥22,990)

FX5-C16EYT/D

 出力ユニット 16 - 16 - リレー スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥24,200 (¥26,620)

FX5-C16EYT/DSS

 出力ユニット 16 - 16 - トランジスタ(シンク) コネクタ 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥24,200 (¥26,620)

FX5-C16EYR/D-TS

 出力ユニット 16 - 16 - トランジスタ(ソース) コネクタ 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥28,500 (¥31,350)

FX5-C32EYT/D

 出力ユニット 32 - 32 - トランジスタ(シンク) コネクタ 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥37,500 (¥41,250)

FX5-C32EYT/DSS

 出力ユニット 32 - 32 - トランジスタ(ソース) コネクタ 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥37,500 (¥41,250)

FX5-C32EYT/D-TS

 出力ユニット 32 - 32 - トランジスタ(シンク) スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥41,800 (¥45,980)

FX5-C32EYT/DSS-TS

 出力ユニット 32 - 32 - トランジスタ(ソース) スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥41,800 (¥45,980)

FX5-16ER/ES

 入出力ユニット 16 8 8 DC24V
(シンク/ソース)		 リレー ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥22,000 (¥24,200)

FX5-16ET/ES

 入出力ユニット 16 8 8 DC24V
(シンク/ソース)		 トランジスタ(シンク) ネジ式端子台 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥22,000 (¥24,200)

FX5-16ET/ESS

 入出力ユニット 16 8 8 DC24V
(シンク/ソース)		 トランジスタ(ソース) ネジ式端子台 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥22,000 (¥24,200)

FX5-C32ET/D

 入出力ユニット 32 16 16 DC24V
(シンク)		 トランジスタ(シンク) コネクタ 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥39,500 (¥43,450)

FX5-C32ET/DSS

 入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(ソース) コネクタ 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥39,500 (¥43,450)

FX5-C32ET/DS-TS

 入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(シンク) スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫なし

納期目安：3日

¥44,000 (¥48,400)

FX5-C32ET/DSS-TS

 入出力ユニット 32 16 16 DC24V
(シンク/ソース)		 トランジスタ(ソース) スプリングクランプ端子台 〇※2 〇 〇※2 × 在庫あり

当日出荷(12:00までのご注文)

¥44,000 (¥48,400)

※1：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

※2：FX5U CPUユニットまたはFX5UJ CPUユニットと接続時は、FX5-CNV-IFが必要です。

アナログ入出力

形名 種類 入出力点数
（点）		 入力点数
（点）		 出力点数
（点）		 接続端子 電圧入力
レンジ		 電流入力
レンジ		 電圧出力
レンジ		 電流出力
レンジ		 対応センサ 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-4A-ADP

 アナログ入出力拡張アダプタ 4 2 2 ヨーロッパ端子台 DC-10～10V DC-20～20ｍA DC-10～10V DC0～20mA - 〇
最大4台※2		 〇
最大4台※2		 〇
最大2台		 〇
最大4台※2		 在庫あり

当日出荷(12:00までのご注文)

¥49,500 (¥54,450)

FX5-4AD-ADP

 アナログ入力拡張アダプタ 4 4 - ヨーロッパ端子台 DC-10～10V DC-20～20ｍA - - - 〇
最大4台		 〇
最大4台		 〇
最大2台		 〇
最大4台		 在庫なし

納期目安：3日

¥64,000 (¥70,400)

FX5-4DA-ADP

 アナログ出力拡張アダプタ 4 - 4 ヨーロッパ端子台 - - DC-10～10V DC0～20mA - 〇
最大4台		 〇
最大4台		 〇
最大2台		 〇
最大4台		 在庫あり

当日出荷(12:00までのご注文)

¥64,000 (¥70,400)

FX5-4AD

 アナログ入力ユニット 4 4 - スプリングクランプ端子台 DC-10～10V DC-20～20ｍA - - - 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥71,500 (¥78,650)

FX5-8AD

 マルチ入力ユニット 8 8 - スプリングクランプ端子台 DC-10～10V DC-20～20ｍA - - 測温抵抗体
熱電対		 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥108,000 (¥118,800)

FX5-4DA

 アナログ出力ユニット 4 - 4 スプリングクランプ端子台 - - DC-10～10V DC0～20mA - 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥77,000 (¥84,700)

FX5-4AD-PT-ADP

 測温抵抗体温度センサ入力拡張アダプタ 4 4 - ヨーロッパ端子台 - - - - 測温抵抗体 〇
最大4台		 〇
最大4台		 〇
最大2台		 〇
最大4台		 在庫あり

当日出荷(12:00までのご注文)

¥64,000 (¥70,400)

FX5-4AD-TC-ADP

 熱電対温度センサ入力拡張アダプタ 4 4 - ヨーロッパ端子台 - - - - 熱電対 〇
最大4台		 〇
最大4台		 〇
最大2台		 〇
最大4台		 在庫なし

納期目安：3日

¥64,000 (¥70,400)

FX5-4LC

 温度調節ユニット 8 4 4 スプリングクランプ端子台 - - - - 測温抵抗体
熱電対
低電圧入力		 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥93,500 (¥102,850)

※1：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

※2：製造番号223****以前のFX5-4A-ADPの場合、最大2台。

高速カウンタ

形名 種類 入出力点数
（点）		 入力点数
（点）		 出力点数
（点）		 入力形式 出力仕様 端子形状 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-2HC/ES

 高速カウンタユニット 6 2 4 差動ラインドライバ トランジスタ スプリングクランプ端子台 〇※1 〇※1※2 〇※3 × 在庫あり

当日出荷(12:00までのご注文)

¥77,000 (¥84,700)

FX5-16ET/ES-H

 高速パルス入出力ユニット 16 8 8 DC24V
(シンク/ソース)		 トランジスタ(シンク) ネジ式端子台 〇※1 〇※1※2 〇※1 × 在庫なし

納期目安：3日

¥66,000 (¥72,600)

FX5-16ET/ESS-H

 高速パルス入出力ユニット 16 8 8 DC24V
(シンク/ソース)		 トランジスタ(ソース) ネジ式端子台 〇※1 〇※1※2 〇※1 × 在庫あり

当日出荷(12:00までのご注文)

¥66,000 (¥72,600)

※1：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

※2：FX5U CPUユニットまたはFX5UJ CPUユニットと接続時は、FX5-CNV-IFが必要です。

※3：Ver.1.060以降で対応。

モーション・位置決め

形名 種類 制御軸数
（軸）		 最大周波数 主な制御 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-20PG-P

 位置決めユニット（トランジスタ出力） 2 200kpps ・PTP制御
・軌跡制御（直線、円弧）
・速度制御　など		 〇 〇※1 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥99,000 (¥108,900)

FX5-20PG-D

 位置決めユニット（差動ドライバ出力） 2 5Mpps ・PTP制御
・軌跡制御（直線、円弧）
・速度制御　など		 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥110,000 (¥121,000)

FX5-40SSC-G

 モーションユニット（CC-Link IE TSN） 4 ・直線補間
・円弧補間
・連続軌跡制御
・S字加減速		 ・位置決め制御
・同期制御
・速度制御
・トルク制御　など		 〇
最大4台※2		 〇
最大4台※2※3		 × × 在庫あり

当日出荷(12:00までのご注文)

¥149,000 (¥163,900)

FX5-80SSC-G

 モーションユニット（CC-Link IE TSN） 8 ・直線補間
・円弧補間
・連続軌跡制御
・S字加減速		 ・位置決め制御
・同期制御
・速度制御
・トルク制御　など		 〇
最大4台※2		 〇
最大4台※2※3		 × × 在庫なし

納期目安：3日

¥198,000 (¥217,800)

※1：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

※2：FX5-40SSC-G、FX5-80SSC-G、FX5-CCLGN-MS(マスタ局)の合計で最大4台接続できます。FX5-SF-MU4T5、FX5-SF-8DI4との併用はできません。

※3：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

情報・ネットワーク

形名 種類 接続方式 通信インタフェース 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-CCLGN-MS

 CC-Link IE TSNマスタ・ローカルユニット Ethernet Ethernet 〇
最大1台※2		 〇
最大1台※1※2		 〇
最大1台※3		 × 在庫あり

当日出荷(12:00までのご注文)

¥55,000 (¥60,500)

FX5-CCLIEF

 CC-Link IE フィールドネットワーク
インテリジェントデバイス局ユニット		 Ethernet Ethernet 〇
最大1台※4		 〇
最大1台※1※4		 〇
最大1台		 × 在庫なし

納期目安：3日

¥54,000 (¥59,400)

FX5-ENET

 Ethernetユニット Ethernet Ethernet 〇※5 〇※1※5 〇 × 在庫あり

当日出荷(12:00までのご注文)

¥77,000 (¥84,700)

FX5-CCL-MS

 CC-Linkシステムマスタ・インテリジェントデバイスユニット Ethernet Ethernet 〇 〇※1 〇 × 在庫なし

納期目安：3日

¥38,500 (¥42,350)

FX5-OPC

 OPC UAユニット Ethernet Ethernet 〇※1 〇※1※6 × × 在庫あり

当日出荷(12:00までのご注文)

¥87,000 (¥95,700)

FX5-232-BD

 RS-232C通信用拡張ボード - RS-232C 〇
最大1台		 × 〇
最大1台		 〇
最大1台		 在庫なし

納期目安：3日

¥5,500 (¥6,050)

FX5-232ADP

 RS-232C通信用拡張アダプタ - RS-232C 〇
最大2台		 〇
最大2台		 〇
最大2台※7		 〇
最大2台※7		 在庫あり

当日出荷(12:00までのご注文)

¥14,800 (¥16,280)

FX5-485-BD

 RS-485通信用拡張ボード - RS-485 〇
最大1台		 × 〇
最大1台		 〇
最大1台		 在庫なし

納期目安：3日

¥5,500 (¥6,050)

FX5-485ADP

 RS-485通信用拡張アダプタ - RS-485 〇
最大2台		 〇
最大2台		 〇
最大2台※7		 〇
最大2台※7		 在庫あり

当日出荷(12:00までのご注文)

¥14,800 (¥16,280)

FX5-422-BD-GOT

 RS-422通信用(GOT接続用)拡張ボード - RS-422 〇
最大1台		 × 〇
最大1台		 〇
最大1台		 在庫なし

納期目安：3日

¥5,500 (¥6,050)

FX5-ASL-M

 AnyWireASLINKシステムマスタユニット - - 〇
最大1台		 〇
最大1台※1		 〇
最大1台		 × 在庫あり

当日出荷(12:00までのご注文)

¥54,000 (¥59,400)

※1：FX5UC CPUユニットと接続時は、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。

※2：Ver.1.210以降で対応。

※3：Ver.1.040以降で対応。

※4：Ver.1.030以降で対応。

※5：Ver.1.110以降で対応。

※6：Ver.1.245以降で対応。

※7：通信ボードを使用する場合、最大1台。

その他

形名 種類 仕様 対応CPUユニット FA Web Shop
在庫/納期		 税別価格
(税込価格)
FX5U FX5UC FX5UJ FX5S

FX5-1PSU-5V

 増設電源ユニット FX5増設ユニット用電源
内部DC5V：1200mA ※1
内部DC24V：300mA ※1		 〇
（AC電源タイプ）
最大2台※2		 × 〇
（AC電源タイプ）
最大1台		 × 在庫あり

当日出荷(12:00までのご注文)

¥17,600 (¥19,360)

FX5-C1PS-5V

 増設電源ユニット FX5増設ユニット用電源
内部DC5V：1200mA ※1
内部DC24V：625mA ※1		 〇
（DC電源タイプ）
最大2台※3		 × 〇
（DC電源タイプ）
最大1台※3		 × 在庫なし

納期目安：3日

¥17,600 (¥19,360)

FX5-CNV-IF

 コネクタ変換ユニット FX5（増設ケーブルタイプ）から、
FX5（増設コネクタタイプ）の
増設機器を接続するためのコネクタ変換ユニット
制御電源：消費しません		 〇
最大1台		 × 〇
最大1台		 × 在庫あり

当日出荷(12:00までのご注文)

¥4,950 (¥5,445)

FX5-CNV-IFC

 コネクタ変換ユニット FX5（増設コネクタタイプ）から、
FX5（増設ケーブルタイプ）の
増設機器を接続するためのコネクタ変換ユニット
制御電源：消費しません		 × 〇
最大1台		 × × 在庫なし

納期目安：3日

¥4,950 (¥5,445)

FX5-CNV-BUS

 バス交換ユニット FX5（増設ケーブルタイプ）→FX3増設ユニット間のバス変換。
制御電源：DC5V 150mA(シーケンサから給電)		 〇
最大1台		 〇
最大1台※4		 × × 在庫あり

当日出荷(12:00までのご注文)

¥4,950 (¥5,445)

FX5-CNV-BUSC

 バス交換ユニット FX5（増設コネクタタイプ）→FX3増設ユニット間のバス変換。
制御電源：DC5V 150mA(シーケンサから給電)		 〇
最大1台※5		 〇
最大1台		 × × 在庫なし

納期目安：3日

¥4,950 (¥5,445)

FX5-SDCD

 オプション SDメモリカードユニット × × × 〇
最大1台		 在庫あり

当日出荷(12:00までのご注文)

¥8,800 (¥9,680)

FX3U-32BL

 バッテリ デバイスメモリ、時計データを停電保持（ラッチ）※したい場合に使用します。
FX5U/FX5UC CPUユニットには、工場出荷時バッテリが内蔵されていません。
必要に応じて手配してください。
※停電保持する場合は、パラメータの設定が必要です。		 〇
最大1台		 〇
最大1台		 × × 在庫なし

納期目安：3日

¥4,400 (¥4,840)

FX1N-BAT

 バッテリ FX1N用キープメモリバックアップ用バッテリ
コンデンサキープ(10日間保持)エリアのデバイスを長期間保持する
バッテリ寿命目安:2年（周囲温度:25℃）		 - - - - 在庫あり

当日出荷(12:00までのご注文)

¥5,450 (¥5,995)

F2-40BL

 バッテリ FX2N用メモリバックアップ用バッテリ
FX3U,FX3UC内蔵のRAMメモリの内容をバックアップ
停電保持形の補助リレーやデータレジスタ等の内容、バックアップにも必要
FX3G,FX3GC用としてEEPROM以外のデバイスキープ用（オプション）
時計データなどのバックアップ用
バッテリ寿命目安：5年（周囲温度：25℃）		 - - - - 在庫なし

納期目安：3日

¥6,400 (¥7,040)

※1：使用する周囲温度によるディレーティングあり

※2：1システムあたり、FX5-1PSU-5VとFX3U-1PSU-5Vの合計は最大2台まで接続できます。

※3：FX5U CPUユニットまたはFX5UJ CPUユニットと接続時は、FX5-CNV-IFが必要です。

※4：FX5UC CPUユニットと接続時は、FX5-CNV-IFが必要です。

※5：FX5U CPUユニットと接続時は、FX5-CNV-IFが必要です。

製品情報

CPU性能

CPUユニットには、さまざまな制御に対応できるよう、優れた機能を内蔵しています。

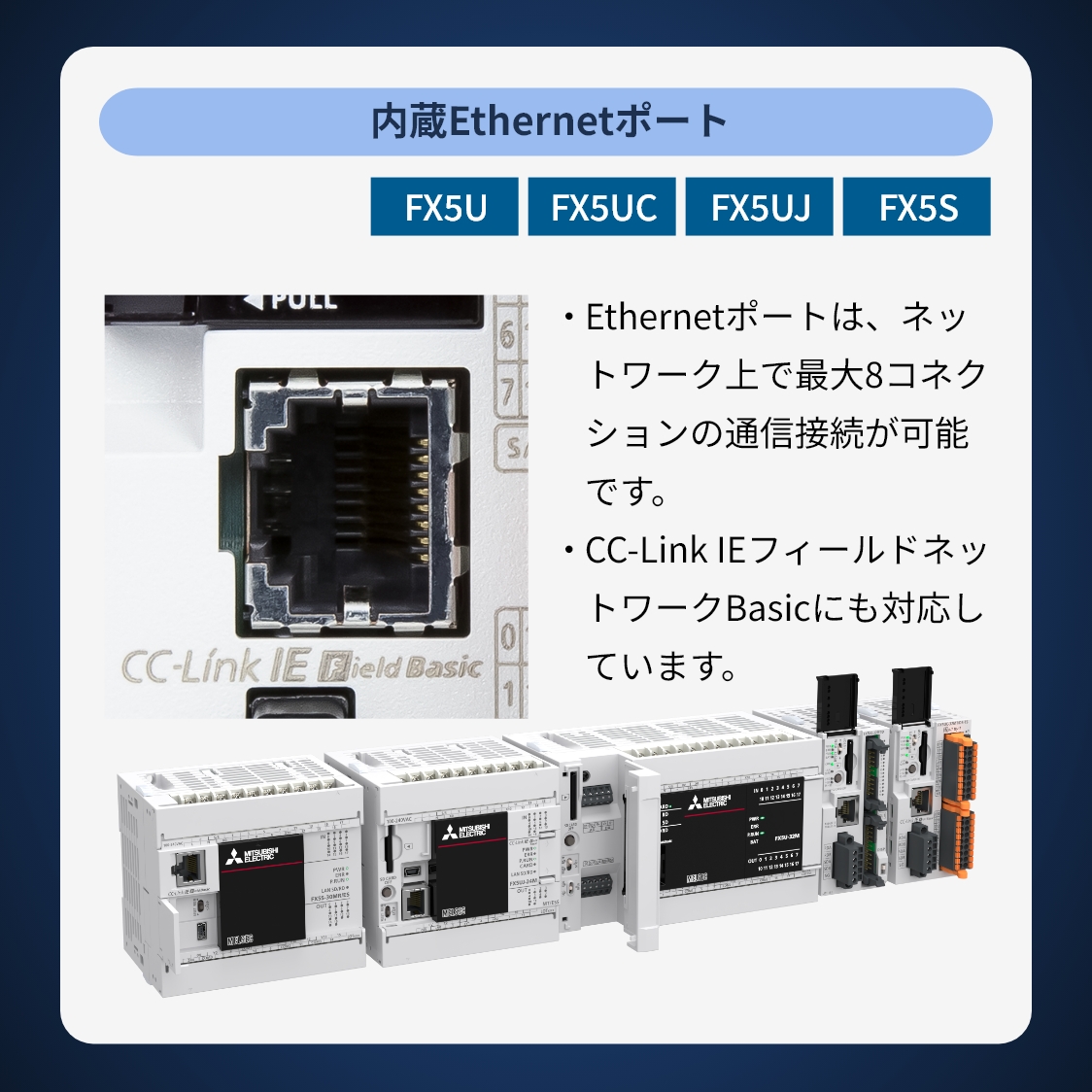

また、Ethernetポート、SDメモリカードスロット（FX5Sはオプション）などを標準搭載。
EthernetポートはCC-Link IEフィールドネットワークBasicに対応しており多種多様な機器とつながります。

FX5U

高機能オールインワンモデル

どのようなシーンでも活用可能なオールラウンダCPUとして、装置・設備のIoT化に貢献します。

  • 高速カウンタ機能（最大8ch）
  • 位置決め機能（最大4軸）

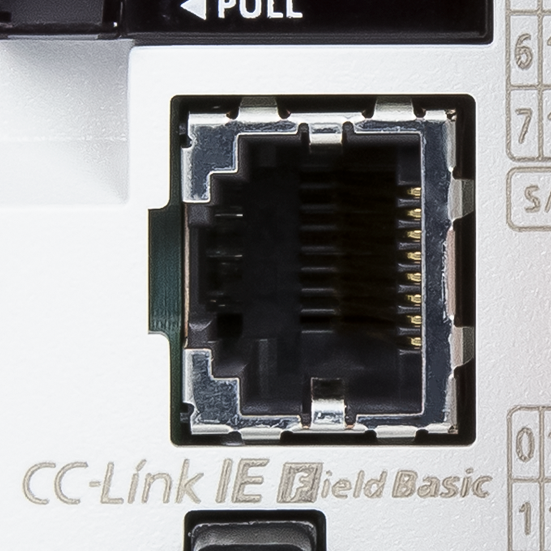

  • Ethernetポート

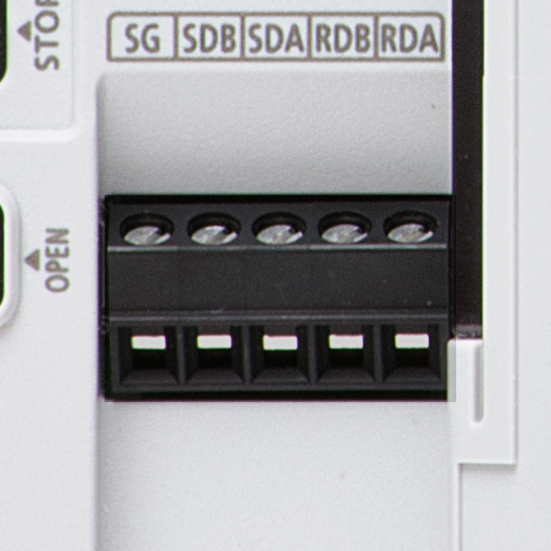

  • RS-485ポート
  • SDメモリカードスロット
  • アナログ入出力

ネジ式端子台
タイプ

FX5U

最大制御点数

512*点

プログラム容量

64k/128k

ステップ

パルス列

200kpps

最大

4軸

命令処理時間

34ns

FX5UC

高機能コンパクトモデル

コンパクトな筐体で盤内の省スペースに貢献。スプリングクランプ端子台のラインアップも追加しました。

  • 高速カウンタ機能（最大8ch）
  • 位置決め機能（最大4軸）
  • Ethernetポート
  • RS-485ポート
  • SDメモリカードスロット
EZ Connection

スプリング
クランプ端子台
タイプ

FX5UC スプリングクランプ端子台タイプ

コネクタ
タイプ

FX5UC コネクタタイプ

最大制御点数

512*点

プログラム容量

64k/128k

ステップ

パルス列

200kpps

最大

4軸

命令処理時間

34ns

＊：リモートI/O点数を含んだ場合の最大制御点数

FX5S

シンプルモデル

高い基本性能とシンプルな機種選定を追求し、使いやすさと手軽さを1台に凝縮しています。

  • 高速カウンタ機能（最大8ch）
  • 位置決め機能（最大4軸）
  • Ethernetポート
  • USB(Mini-B)コネクタ
  • 　

ネジ式端子台
タイプ

FX5S

最大制御点数

80点

プログラム容量

48kステップ

パルス列

100kpps

最大

4軸

命令処理時間

84ns

FX5UJ

高機能エントリーモデル

コストパフォーマンスに優れながらも豊富な内蔵機能を搭載し、より手軽に、より使いやすい1台となっています。

  • 高速カウンタ機能（最大8ch）
  • 位置決め機能（最大3軸）
  • Ethernetポート
  • USB(Mini-B)コネクタ
  • SDメモリカードスロット

ネジ式端子台
タイプ

FX5UJ

最大制御点数

256点

プログラム容量

48kステップ

パルス列

200kpps

最大

3軸

命令処理時間

34ns

内蔵インタフェース

内蔵Ethernetポート

内蔵Ethernetポート
  • Ethernetポートは、ネットワーク上で最大8コネクションの通信接続が可能です。
  • CC-Link IEフィールドネットワークBasicにも対応しています。
  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S

内蔵SDメモリカードスロット（FX5Sはオプション）

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S
内蔵SDメモリカードスロット
  • SDメモリカードを使用したファームウェアのバージョンアップやエラー発生時のデバイス値保存、データメモリのバックアップ/リストアなどに使用します。

内蔵RS-485ポート（MODBUS/RTU通信対応）

  • FX5U
  • FX5UC
内蔵RS-485ポート
  • RS-485ポートを内蔵し、インバータなどとの通信が可能です。
  • MODBUS/RTU通信にも対応。シーケンサや温度調節器などのMODBUS対応機器と接続できます。

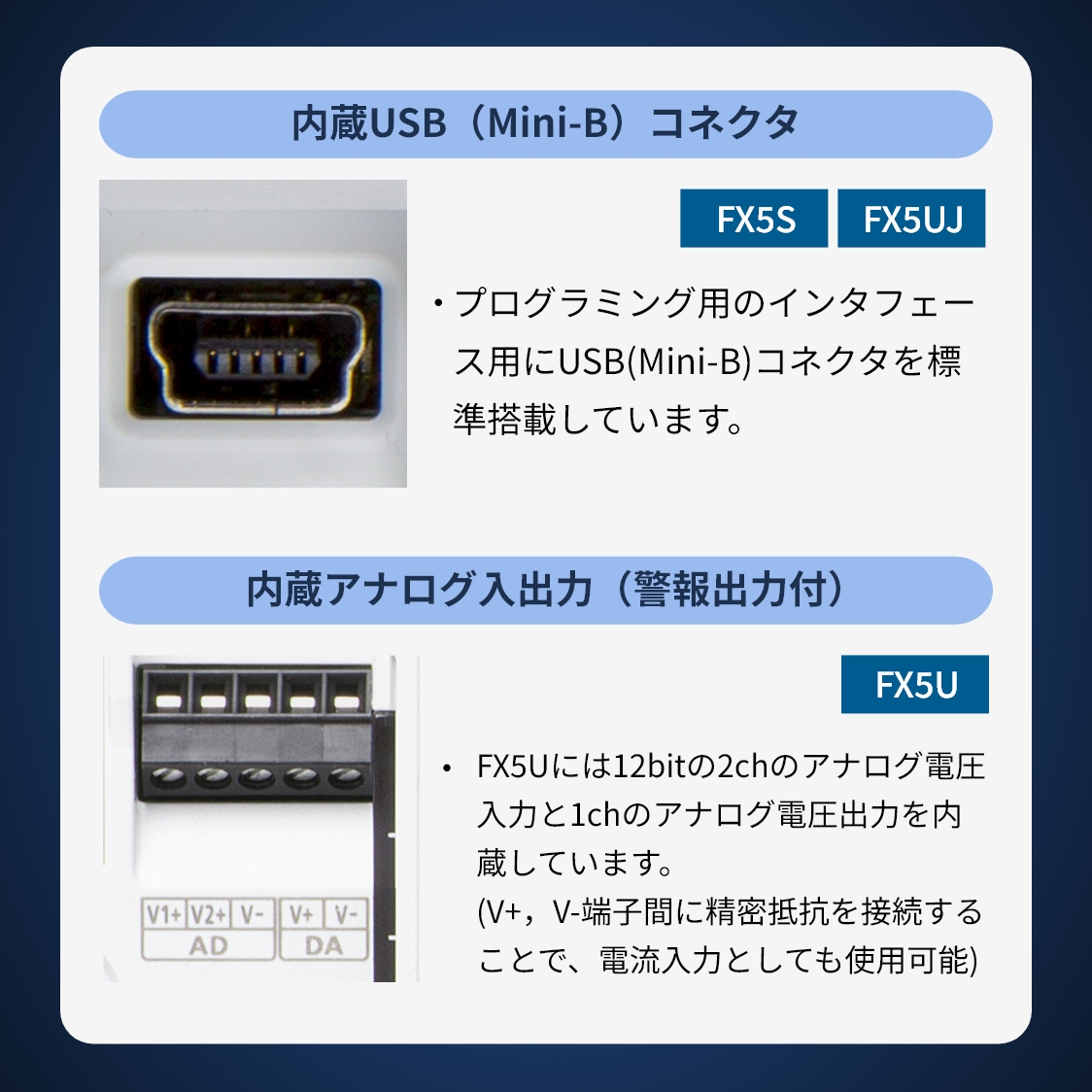

内蔵USB（Mini-B）コネクタ

  • FX5S
  • FX5UJ
内蔵USB（Mini-B）コネクタ
  • プログラミング用のインタフェース用にUSB(Mini-B)コネクタを標準搭載しています。

内蔵アナログ入出力（警報出力付）

  • FX5U
内蔵アナログ入出力
  • FX5Uには12bitの2chのアナログ電圧入力と1chのアナログ電圧出力を内蔵しています。
    (V+，V-端子間に精密抵抗を接続することで、電流入力としても使用可能)

保守機能

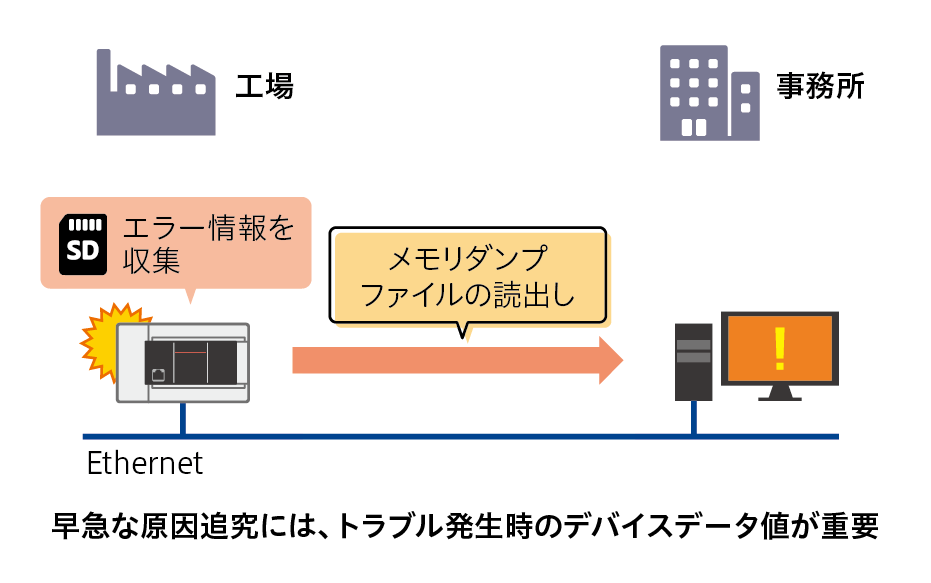

メモリダンプ機能*1*2

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S*6
  • エラー発生時のデバイス値を、SDメモリカードに一括で保存できます。
  • 保存したデータはプログラムエディタ上で確認できます。エラー発生時のトラブルシュートを強力にサポートします。
メモリダンプ機能

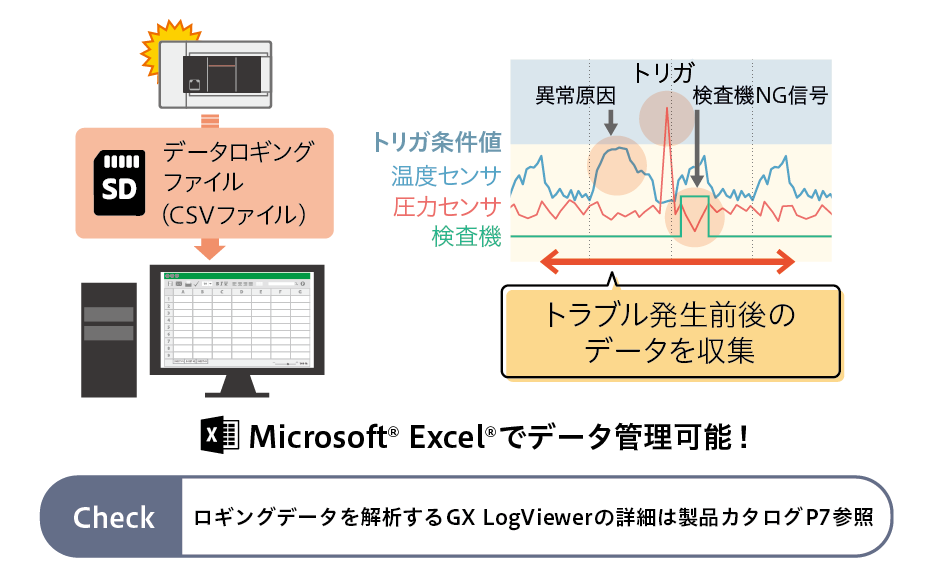

データロギング機能*1*2

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S*6
  • プログラム不要でロギングデータを簡単に収集できます。
  • CSVファイル*1/バイナリファイル形式の出力が可能です。
  • 装置のデバッグや分析をサポートします。
  • ロギングしたデータを活用することで、トレーサビリティの導入にも役立ちます。
データロギング機能

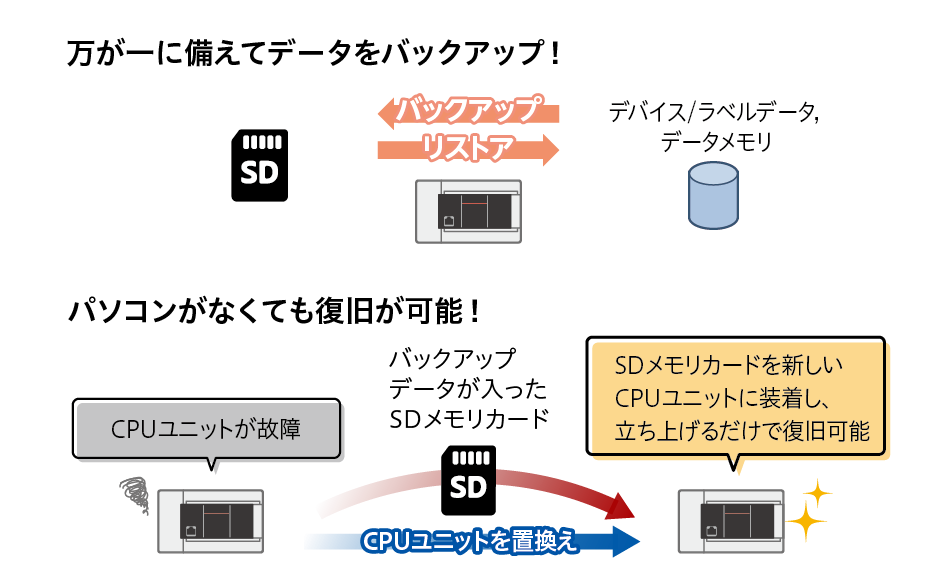

バックアップ/リストア機能*3
［デバイス/ラベルデータ*4*5データメモリ*4］

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S
  • 任意のタイミングでデータをバックアップ/リストアできます。
  • SDメモリカードにデータメモリをバックアップしておくと、CPUユニットの電源ON時に装置をリストアできます。
  • CPUユニット故障時に、パソコンレスで速やかに復旧できます。
バックアップ/リストア機能
  • 一部の機能やユニットを使用する際はファームウェアのバージョンアップが必要となる場合があります。詳細はマニュアルをご覧ください。
  • データロギング機能とメモリダンプ機能の同時使用不可。
  • バックアップ/リストア機能の実行中は、一時的に使用できない機能があります。詳細はマニュアルをご覧ください。
  • 一部の機能やユニットを使用する際はファームウェアのバージョンアップが必要となる場合があります。詳細はマニュアルをご覧ください。
  • インテリジェント機能ユニットのバッファメモリを除く。
  • FX5Sは別途メモリカードユニットが必要。

ネットワーク機能

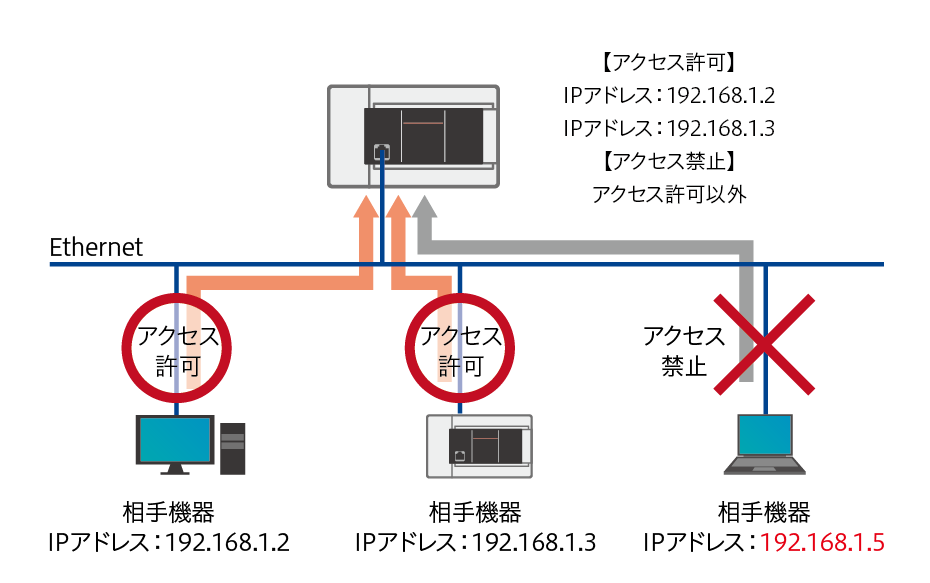

IPフィルタ機能*1

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S
  • CPUユニットにアクセス可能な機器のIPアドレスを登録することで、許可された機器以外からのアクセスを防止します。
  • 第三者からの不正なハッキングやデータの改ざんなどのリスクを低減できます。
IPフィルタ機能

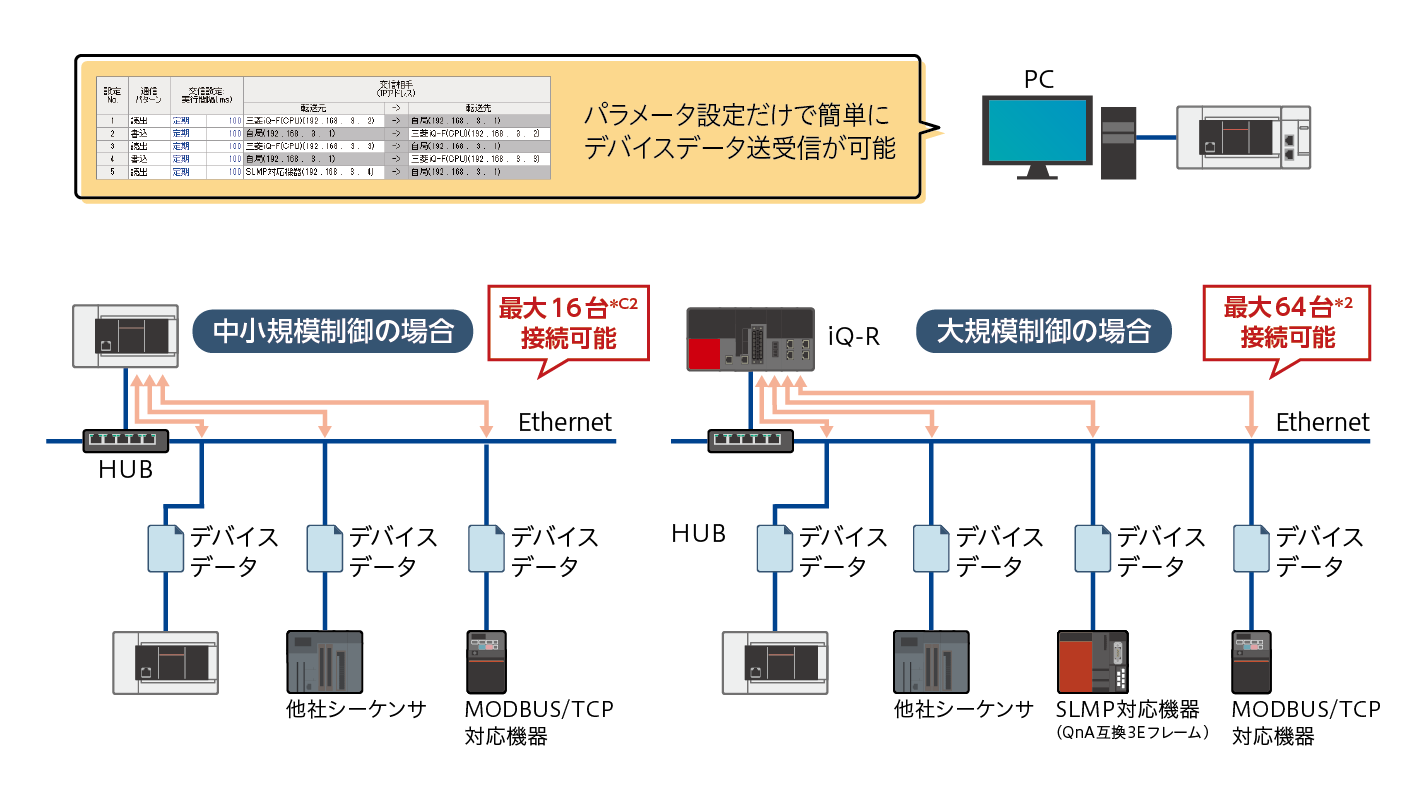

シンプルCPU通信機能*1

  • FX5U
  • FX5UC
  • FX5UJ
  • FX5S
  • マスタとして使用する場合は、GX Works3による簡単なパラメータ設定だけで、生産データなどのデバイスデータをプログラムレスで転送できます。
  • CPUユニットは、MELSEC iQ-Rシリーズ、Qシリーズ、Lシリーズ、FX3シリーズや他社シーケンサを使用している既存システムとも簡単に通信ができます。
シンプルCPU通信機能
  • 一部の機能やユニットを使用する際はファームウェアのバージョンアップが必要となる場合があります。詳細はマニュアルをご覧ください。
  • iQ-R CPUユニット内蔵Ethernetポート使用の場合。

多くのユニットでスプリングクランプ端子台を採用

スプリングクランプ端子台

  • バネの力で振動による電線の抜けを防止できます。
  • 圧着端子や圧着工具などが不要。コストも手間もかけずに配線が可能です。
  • 外部端子台は不要。ロックレバーで着脱簡単＆しっかり固定できます。

FX5UC CPUユニットのフェルール端子は、以下をご紹介しています。（紹介品：フエニックス・コンタクト株式会社製*）。

シリーズ 特長
CRIMPFOX 6 圧着工具
AI 0.5-10 WH 圧着端子（絶縁スリーブ付棒端子） 電線サイズ0.5mm2
AI 0.75-10 GY 電線サイズ0.75mm2
A 1.0-10 圧着端子（絶縁スリーブなし棒端子） 電線サイズ1.0mm2
A 1.5-10 電線サイズ1.5mm2
スプリングクランプ端子台
  • 紹介品以外のものを使用された場合、棒型圧着端子が抜けなくなる恐れがありますので、棒型圧着端子が抜けることを十分ご確認のうえ、ご使用ください。

製品動画

型番リストから探す

リニューアル

旧型シーケンサをお使いの方

生産終了品を
そのまま使い続けていませんか？

故障のない今がリニューアルのチャンス！

製品・部品には寿命があり、故障する前の予防保全が大事です。
故障のない今、「止まらない工場」を実現してみませんか？

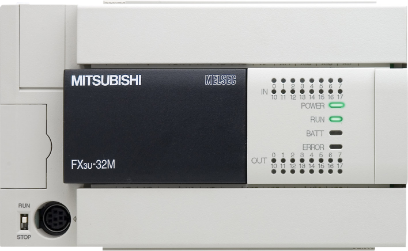

FX3U

2028年3月31日に受注終了

生産中止：2028年9月30日

修理対応：2035年9月30日

FX3G

2026年6月30日に受注終了済

生産中止：2026年12月31日

修理対応：2033年12月31日

FX5U

高機能オールインワンモデル

FX5UJ

高機能エントリーモデル

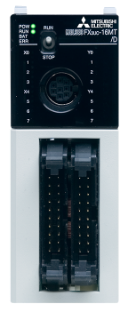

FX3UC

2028年3月31日に受注終了

生産中止：2028年9月30日

修理対応：2035年9月30日

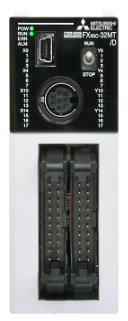

FX3GC

2026年6月30日に受注終了済

生産中止：2026年12月31日

修理対応：2033年12月31日

FX5UC

高機能コンパクトモデル

旧機種からの置き換えも安心

プログラムの自動変更

GX Works3の
「他形式ファイルを開く」で
GX Works2形式のプロジェクトを開けば、
簡単に置き換えられます。

GX Works3 の「他形式ファイルを開く」画面
FA統合機種選定ツール

システム構成の検討にはFA統合機種選定ツールをご利用ください

推奨代替機種への移行、製品の組合せ確認、機種選定時に必要な計算を行うことができます。

FA統合機種選定ツールはこちら

リニューアルに向けたチェックポイント

プロジェクト置換え時の注意

FX3シリーズのプロジェクトをGX Works3で置き換えた場合、プログラム(命令、デバイス)が置き換わることがあります。詳細はGX Works3 オペレーティングマニュアル(SH(名)-081214)をご覧ください。

プロジェクトの置換え時にステップ数が増え、iQ-Fシリーズに書き込めない場合があります。

GX Works2でラベル名に使用している文字が、GX Works3では予約語や禁止文字に該当する場合があります。

パラメータ置換え時の注意

FX3シリーズのプロジェクトをiQ-Fシリーズのプロジェクトに置き換えた場合、パラメータ(PCパラメータ、ネットワークパラメータ)、および特殊ユニット(インテリジェント機能ユニット)の設定データが削除されます。設定データは、GX Works3で再度設定する必要があります。

プログラムの修正が必要

FX3シリーズのプロジェクトをiQ-Fシリーズのプロジェクトに変換する場合、大部分はエンジニアリングツールが自動で変換しますが、内部デバイスの割付けや機能の差があるため、プログラムの修正を行う必要があります。
必ずMELSEC FX3G/FX3U/FX3UCシリーズからMELSEC iQ-Fシリーズへの置換えの手引き(JY997D66101)をご覧ください。

型番リストから探す

カタログ

カタログはこちら
