フリービルトイン形

MBZシリーズ

お部屋のインテリアにあわせて、自在にレイアウト。

施工性

室内・室外を選べる受電方式。

室内・室外選択受電方式を採用。設置場所にあわせて受電方式を選べますので、新築・リフォームを問わず、様々な住宅に対応できます。簡単施工で工事もスピーディー。

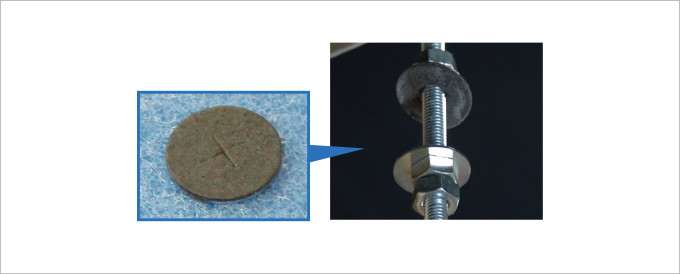

作業がしやすい特殊座金。

座金に切り込みと微粘着部材を追加することで、座金の仮固定が可能に。

3階建住宅にもらくらく対応できる長尺配管。

信頼の冷媒回路技術で、最大配管長30m、高低差20mまでの配管延長が可能です。美観を考えた設置ができます。

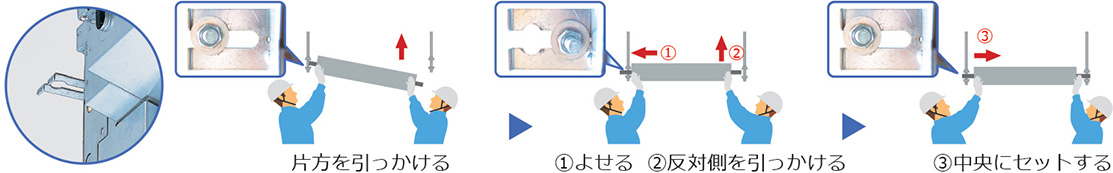

据付けがしやすいスムーズ切り欠き。

天井への据付作業を簡単に。作業時間短縮に貢献します。

フレキシブルドレン+断熱材レス対応カバーで作業がらくらく。

ドレンアップメカ内蔵で、らくらく施工。

Ⓐドレンホースの立上げ高さ:最大300mm

設置構成図および設置スペース必要寸法

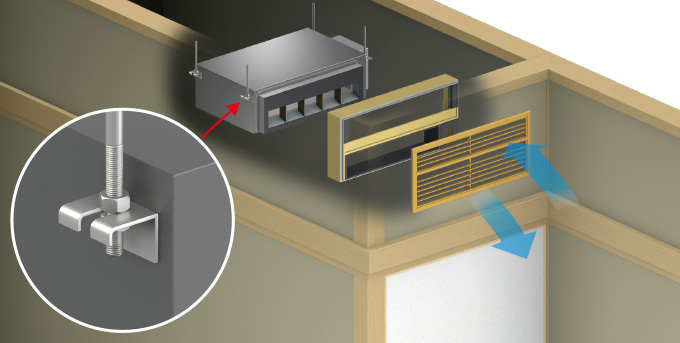

パターンA
半間幅天袋吊り設置[一面グリル]

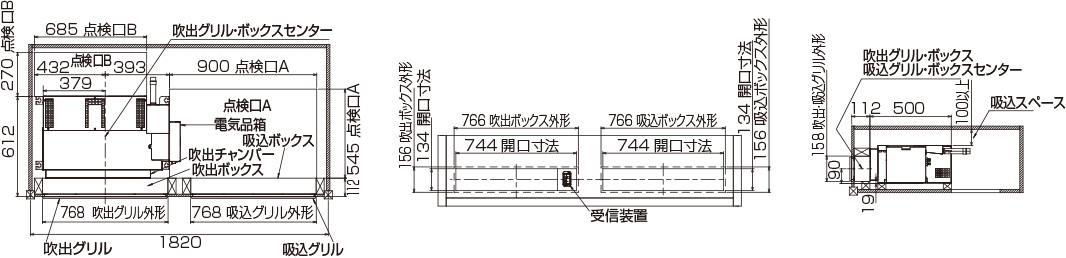

■設置構成図および設置スペース必要寸法

(単位:mm)

支柱:現地調達
  • 室内機およびその他施工部材は支柱(現地調達)などを用いて必ず確実に固定してください。
  • 室内機およびその他施工部材は必ず水平にセットしてください。
  • 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
  • 点検口は必ず設けてください。
  • 室内機の下面に支柱を設ける場合は、室内機の振動が壁面などへ伝わらないようにゴムなど(現地調達)を間に入れてください。

パターンF
一間幅天袋置き設置

■設置構成図および設置スペース必要寸法

(単位:mm)

支柱:現地調達
  • 室内機およびその他施工部材は支柱(現地調達)などを用いて必ず確実に固定してください。
  • 室内機およびその他施工部材は必ず水平にセットしてください。
  • 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
  • 点検口A、Bは必ず設けてください。
  • 室内機の下面に支柱を設ける場合は、室内機の振動が壁面などへ伝わらないようにゴムなど(現地調達)を間に入れてください。

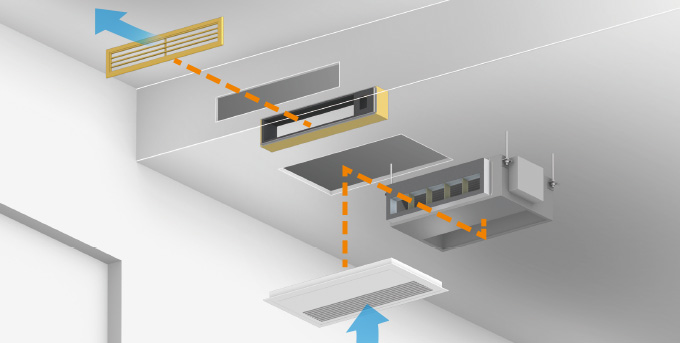

パターンH
下がり天井設置[キャンバスダクトなし]

■設置構成図および設置スペース必要寸法

(単位:mm)

支柱:現地調達
  • 室内機およびその他施工部材は支柱(現地調達)などを用いて必ず確実に固定してください。
  • 室内機およびその他施工部材は必ず水平にセットしてください。
  • 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
  • 下吸込パネル取付け用の天井開口部が点検口になります。

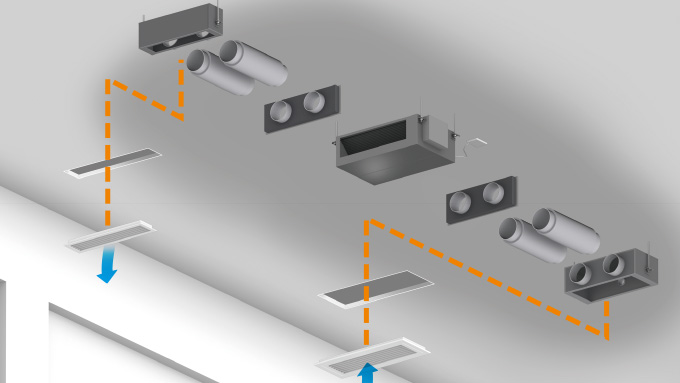

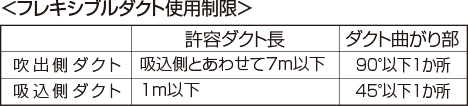

パターンK
天埋設置吸吹両ダクトタイプ
[1方向吹出]

■設置構成図および設置スペース必要寸法

(単位:mm)

室内機収納室は外部の空気を吸い込むことのないように、配管貫通部や板のあわせ目などをしっかりふさいでください。

リニューアル施工

らくらく配管作業で短工期を実現。

「シングルスパナ配管接続」+「断熱材レス対応カバー」で配管作業がスムーズ。

入替えもらくらく。

室内機のサイズ(幅と奥行)が2015年度モデルと同じなので、天井をはがしたり、開口部分を大きくしたりする必要がなく入替えが簡単です。
