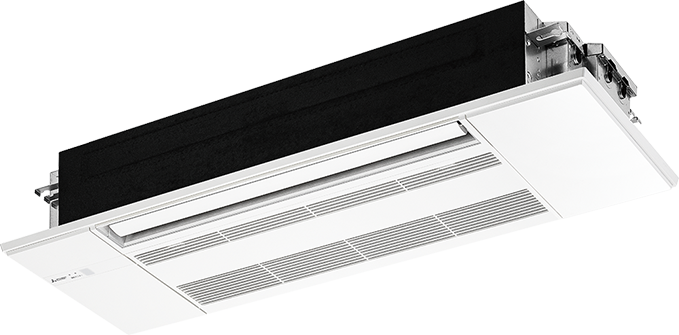

1方向天井カセット形

HXシリーズ

寒い冬でもパワフルにあたためる、スリム&コンパクトな天井カセット形。

施工性

室内・室外を選べる受電方式。

室内・室外選択受電方式を採用。設置場所にあわせて受電方式を選べますので、新築・リフォームを問わず、様々な住宅に対応できます。簡単施工で工事もスピーディー。

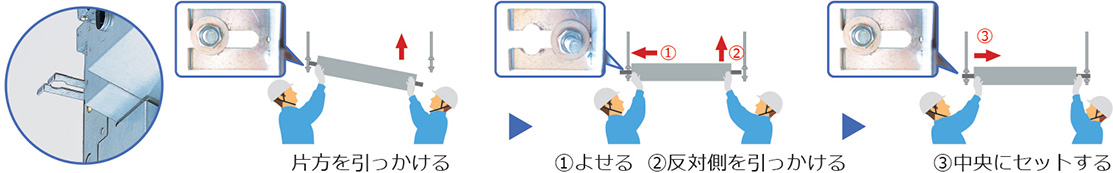

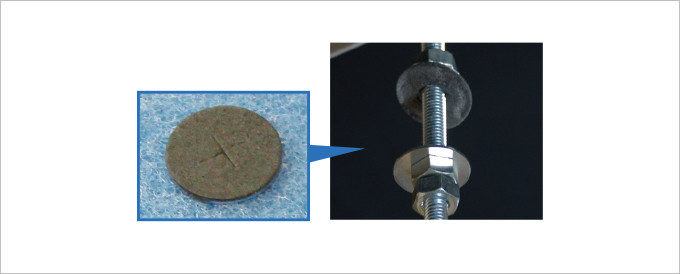

作業がしやすい特殊座金。

座金に切り込みと微粘着部材を追加することで、座金の仮固定が可能に。

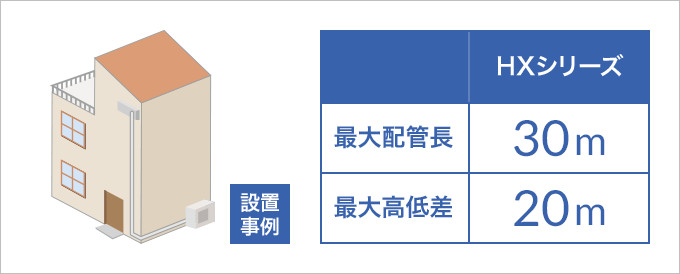

3階建住宅にもらくらく対応できる長尺配管。

信頼の冷媒回路技術で、最大配管長30m、高低差20mまでの配管延長が可能です。美観を考えた設置ができます。

据付けがしやすいスムーズ切り欠き。

天井への据付作業を簡単に。作業時間短縮に貢献します。

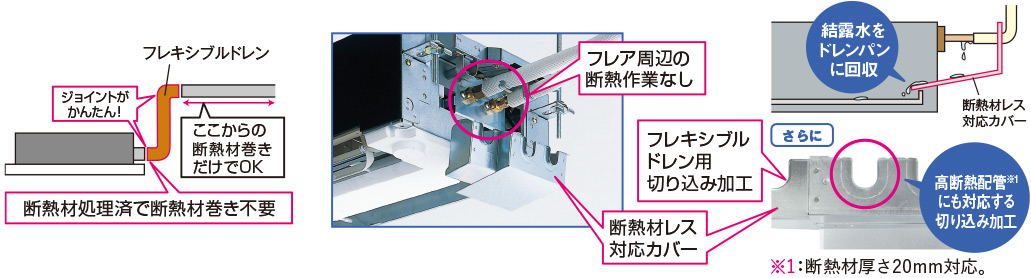

フレキシブルドレン+断熱材レス対応カバーで作業がらくらく。

※1:断熱材厚さ20mm対応。

写真はRXシリーズです。

ドレンアップメカ内蔵で、らくらく施工。

Ⓐドレンホースの立上げ高さ:最大376mm

リニューアル施工

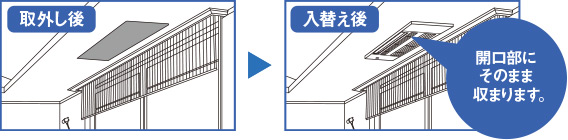

入替えもらくらく。

室内機のサイズ(幅と奥行)が2015年度モデルと同じなので、天井をはがしたり、開口部分を大きくしたりする必要がなく入替えが簡単です。

リニューアル時のデザイン性にもしっかり配慮。

リニューアル設置の間口が大きい場合も、別売のアタッチメント部材で、厚さ24mmのまま幅広い間口に対応できます。

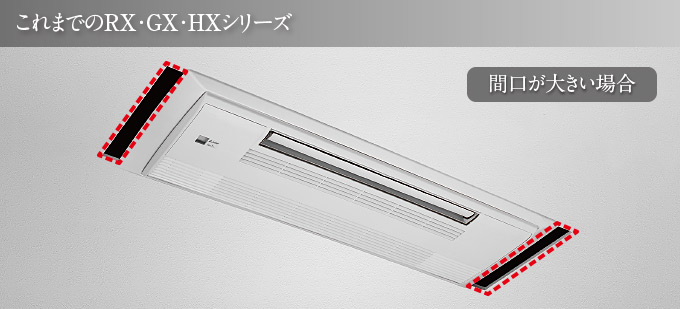

間口が覆いきれず天井の張り替えが必要になることも・・・

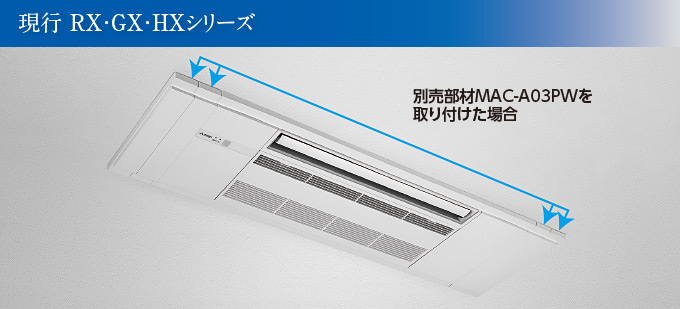

間口が覆えてすっきり!

ハウジングエアコンをリニューアルする際に必要な部材をご覧いただけます。

天井には以前のエアコンが据え付けられていた穴が開いています。
現在の天井開口寸法を下記A~Dの中からお選びいただくと、リニューアルの際に必要な製品を調べることができます。

開口寸法は、ハウジングエアコンを取り付けられた工事店様などにお問い合わせください。

A:幅1,160mm以下×奥行384mm以下
あなたに必要な部材はこちら
組合せ パネル外形寸法 最低必要天井開口穴寸法
化粧パネルのみ 24×1,200×424 1,160×384

化粧パネル

リニューアル時 ●冷媒配管、ドレン配管の接続位置が変更となり、延長が必要となる場合があります。 ●吊り金具の移設が必要となる場合があります。

形名 カラー 価格(税別) 外形寸法
MAC-C01PW ホワイト 各20,000円 24×1,200×424
MAC-C02PB ベージュ
MAC-C03PM 板目 各35,000円
MAC-C04PT 柾目
B:幅970mm以下×奥行430mm以下
あなたに必要な部材はこちら
組合せ パネル外形寸法 最低必要天井開口穴寸法
リニューアルパネルのみ 24×1,200×480 1,160×384

リニューアルパネル〈別売〉いずれか1つをお選びください。

形名 カラー 価格(税別) 外形寸法
MAC-R01PW ホワイト 各30,000円 24×1,200×480
MAC-R02PB ベージュ
MAC-R03PM 板目 各45,000円
MAC-R04PT 柾目
C:幅971mm以上1,240mm以下×奥行430mm以下
あなたに必要な部材はこちら
組合せ パネル外形寸法 最低必要天井開口穴寸法
リニューアルパネル+アタッチメント部材(左右各1個) 24×1,340×480 1,160×384

リニューアルパネル〈別売〉いずれか1つをお選びください。

形名 カラー 価格(税別) 外形寸法
MAC-R01PW ホワイト 各30,000円 24×1,200×480
MAC-R02PB ベージュ

リニューアルパネル用アタッチメント部材(1個)<別売>

リニューアルパネル<別売>に取り付けることでパネルの幅を拡張します。いずれか1つをお選びください。

形名 カラー 価格(税別)
MAC-A01PW ホワイト 各5,000円
MAC-A02PB ベージュ

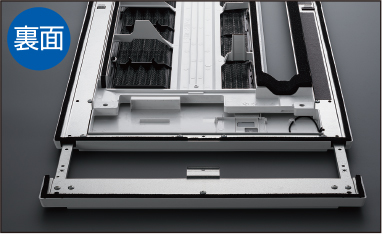

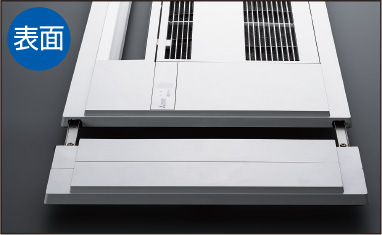

アタッチメント部材〈1個〉の場合

部材〈1個〉は左右両側用に計2個のアタッチメントで構成されています。

D:幅1,241mm以上1,390mm以下×奥行315mm以下
あなたに必要な部材はこちら
組合せ パネル外形寸法 最低必要天井開口穴寸法
リニューアルパネル+アタッチメント部材(左右各2個) 24×1,480×480 1,160×384

リニューアルパネル〈別売〉いずれか1つをお選びください。

形名 カラー 価格(税別) 外形寸法
MAC-R01PW ホワイト 各30,000円 24×1,200×480
MAC-R02PB ベージュ
MAC-R03PM 板目 各45,000円
MAC-R04PT 柾目

リニューアルパネル用アタッチメント部材(2個)<別売>

リニューアルパネル<別売>に取り付けることでパネルの幅を拡張します。いずれか1つをお選びください。

形名 カラー 価格(税別)
MAC-A03PW ホワイト 各10,000円
MAC-A04PB ベージュ

リニューアルパネルの色味について
白、ベージュ、板目、柾目があります。ただし、アタッチメントが必要な場合は板目、柾目を選択することができません。

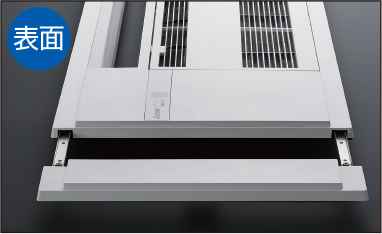

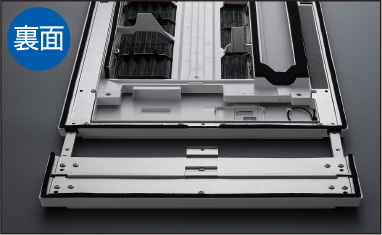

アタッチメント部材〈2個〉の場合

部材〈2個〉は左右両側用に計4個のアタッチメントで構成されています。

  • 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
