床置形

Kシリーズ

洗練されたフォルムとコンパクトボディでインテリアに調和。

特長
特長

リニューアル施工情報

施工性

室内・室外を選べる受電方式。

室内・室外選択受電方式を採用。設置場所にあわせて受電方式を選べますので、新築・リフォームを問わず、様々な住宅に対応できます。簡単施工で工事もスピーディー。

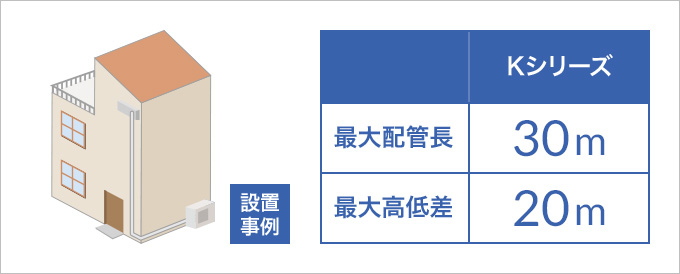

3階建住宅にもらくらく対応できる長尺配管。

信頼の冷媒回路技術で、最大配管長30m、高低差20mまでの配管延長が可能です。美観を考えた設置ができます。

リニューアル施工

クリーンヒーターからの入替えが簡単に。

様々な設置パターンに対応できる高い施工性を実現

これまでの床置形はクリーンヒーターからの入替えの際、既存の壁穴をふさぎ、新規で穴を開けるなどの施工が必要でした。K・HKシリーズでは、設置パターンにあわせて別売部品などを使用することで、壁穴の再利用が可能※1です。建物への追加工事もなくなるため、より短期間の施工で美しい仕上がりの入替えが行えます。

※1：壁穴の高さにより工事が必要になる場合があります。置台を使用する際に、高さ150mmに配管穴がある場合は室内機下部と配管の接触を避けるために、別売の背面パネル：MAC-316HPをご使用ください。

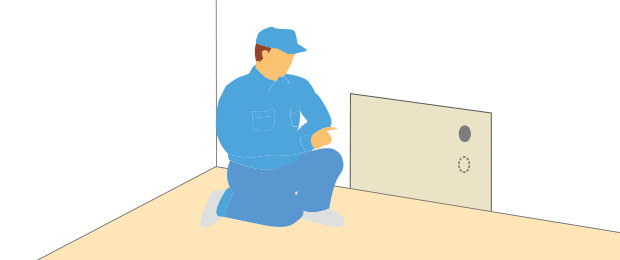

従来機種

壁穴の高さがあわないと…

新規で壁穴を開けることが必要

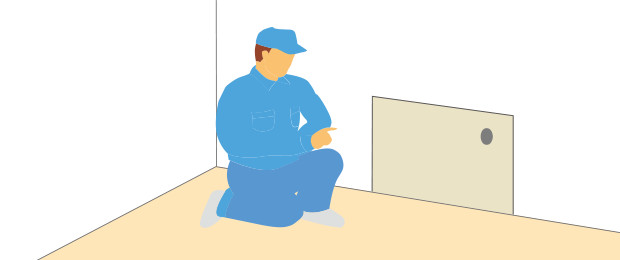

床置形K・HKシリーズ

壁穴の高さがあわなくても…

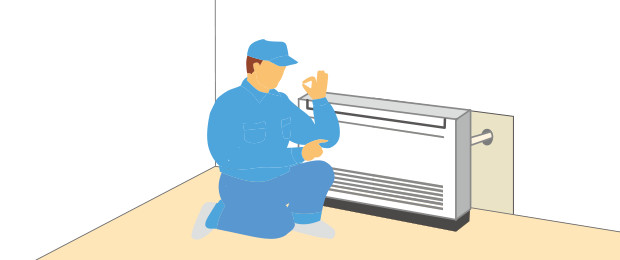

壁穴の再利用が可能！！

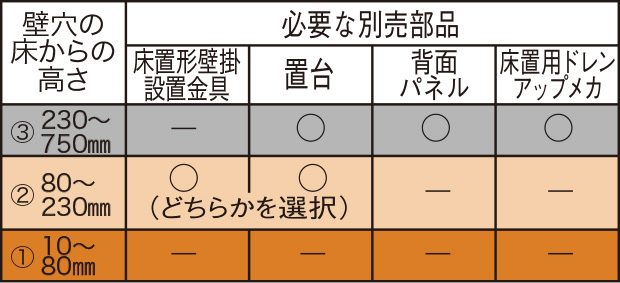

■ 壁穴の位置に応じて選べる別売部品

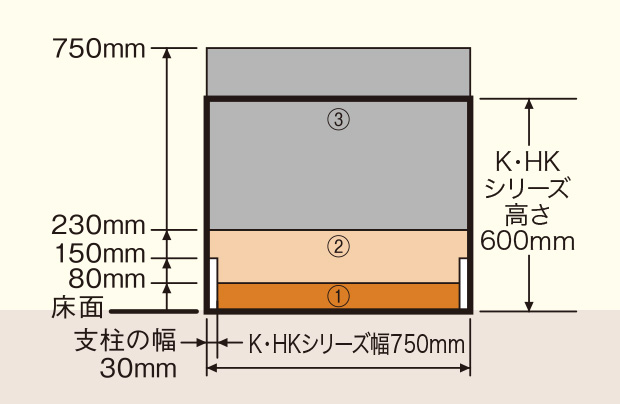

下図①、②、③の範囲にある壁穴は再利用できます。

入替えのシーンにあわせて選べる充実の別売部品。

既存の壁穴と高さがあわない位置にある場合や、背面にスペースができる場合など、別売部品を用いることで、インテリア性を損うことなく、簡単に入替えができます。

ハウジングエアコンをリニューアルする際に必要な部材をご覧いただけます。

以前のヒーターなどが据え付けられていた⽳が開いています。
その壁穴の床からの高さを下記A〜Dの中からお選びいただくと、リニューアルの際に必要な製品を調べることができます。

A：壁穴の床からの高さ10mm以上80mm以下
あなたに必要な部材はこちら

別売は不要です。

B：壁穴の床からの高さ81mm以上230mm以下
あなたに必要な部材はこちら

床置形壁掛設置金具：MAC-300BP

価格（税別）：3,000円

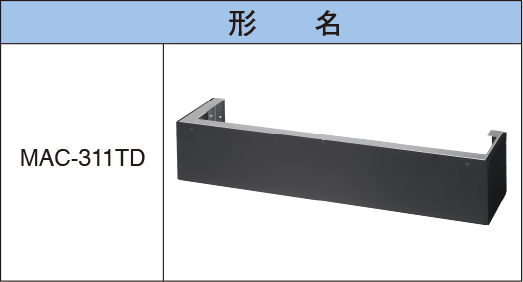

置台（カバー・ベース）

価格（税別）：8,500円

置台を使用して、床とのスペースを埋めることができます。

C：壁穴の床からの高さ231mm以上750mm以下
あなたに必要な部材はこちら

置台（カバー・ベース）

価格（税別）：8,500円

置台を使用して、床とのスペースを埋めることができます。

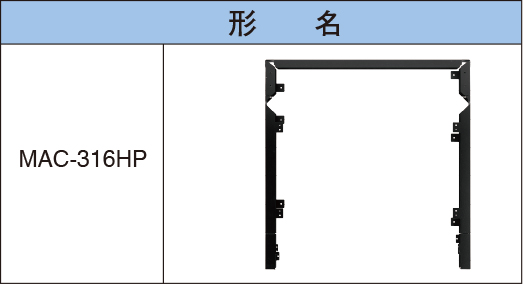

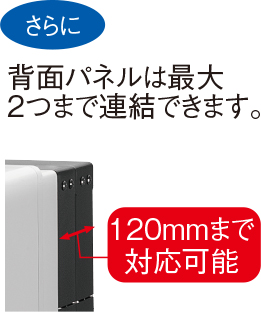

背面パネル

価格（税別）：8,500円

背面パネルを使用して、背面のスペースを覆うことができます。

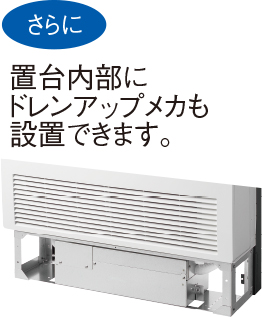

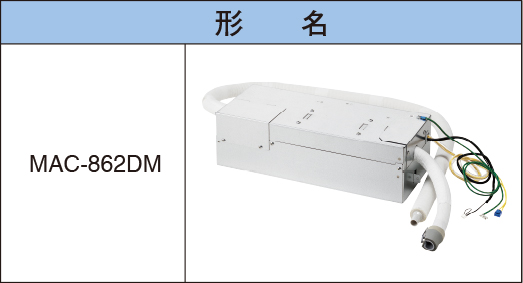

床置用ドレンアップメカ

価格（税別）：39,000円

ドレンアップメカでドレンアップが可能です。

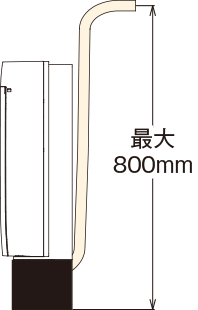

＊床置用ドレンアップメカは、下記設置例の範囲内で据え付けてください。

＊ドレンアップメカをご使用の場合は、背面パネル：MAC-316HPと置台：MAC-311TDを必ず併用してください。

  • 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
