システムマルチ
豊富なラインアップで設計が自由に。
自由設計
豊富なラインアップで設計が自由に。
すっきり外観で、しっかり快適。1台の室外機で複数のお部屋を快適に。
＊ズバ暖（HK・HX・HW）シリーズは接続できません。
＊Kシリーズは隠蔽設置できません。
＊霧ヶ峰のシステムマルチは2台から接続可能で、接続台数が以下接続可能範囲内かつ接続可能台数内であればご利用いただけます。
■接続可能範囲
| 室外機形名 | 室内機形名数字上 2桁の合計 |
|---|---|
| MXZ-4626AS | 47まで |
| MXZ-5226AS | 53まで |
| MXZ-5626AS | 61まで |
| MXZ-6026AS | 76まで |
| MXZ-6826AS | 113まで |
| MXZ-7126AS | 116まで |
| MXZ-8026AS | 136まで |
| MXZ-9026AS | 148まで |
| MXZ-10226AS | 162まで |
■最小床面積
以下の組み合わせにおいて、最小床面積を下回るスペースへの設置はできません。
| 室外機 | 室内機 | 最小 床面積 |
|---|---|---|
| チャージレス配管長時 ／最大配管長時 |
||
システム |
M-K（通常設置）シリーズ |
4.9m2 |
RX・GX・W・壁埋込形・ |
7.2m2 |
また、室内ユニットの据付高さが、ハウジングエアコン（床置形は除く）は床上1.8m以上、システムマルチ壁掛形は床上1.8m以上2.3m以下であることをご確認の上、据付作業を実施してください（据付高さの制約は機種により異なります。くわしくは据付工事説明書をご覧ください）。
＊接続可否の確認方法
例：MXZ-6026ASに対して、MSZ-2226ZXAS:1台、MSZ-2226GXAS:1台、MSZ-2826ZXAS:1台の合計3台を接続した場合、22+22+28=72≦76となり接続可能範囲内なので接続可能です。
組合せ例
システムマルチ室外機
組合せ室内機は、すべて同時運転可能です。ただし室外機の最大能力の範囲で同時運転しますので、室内機1台あたりの冷房・暖房能力は、同時運転をすると1台運転時よりも低下する場合があります。組合せ能力についてくわしくは、暮らしと設備の業務支援サイト［WIN2K］より、性能表〈冷房・暖房能力仕様表〉をご覧ください。
＊表中の
内の数字は右記の内容を示しています。
2.2kW
2.5kW
2.8kW
3.6kW
4.0kW
4.5kw（壁埋込形）
5.0kW
5.6kW
6.3kW
| 室外機定格 | 組合せ能力パターン | 室外機配管接続部管径 | |||
|---|---|---|---|---|---|
| 液菅 | ガス菅 | ||||
| 2 室 用 A室 ＋ B室 |
MXZ-4626AS 室外電源（単相200Ｖ・15A・直結） 期間消費電力量
1,500kWh 目標年度
2029年度 省エネ基準達成率 103% 通年エネルギー消費効率
5.8 |
|
A室 | Φ6.35 | Φ9.52 |
| B室 | Φ6.35 | Φ9.52 | |||
|
MXZ-5226AS 室外電源（単相200Ｖ・15A・直結） 期間消費電力量
1,756kWh 目標年度
2029年度 省エネ基準達成率 100% 通年エネルギー消費効率
5.6 |
|
A室 | Φ6.35 | Φ9.52 | |
| B室 | Φ6.35 | Φ9.52 | |||
|
MXZ-5626AS 室外電源（単相200Ｖ・15A・直結） 期間消費電力量
1,891kWh 目標年度
2029年度 省エネ基準達成率 100% 通年エネルギー消費効率
5.6 |
|
A室 | Φ6.35 | Φ9.52 | |
| B室 | Φ6.35 | Φ9.52 | |||

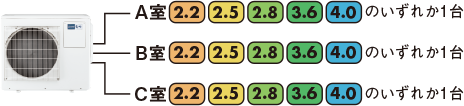

| 3 室 用 A室 ＋ B室 ＋ C室 |
MXZ-6026AS 室外電源（単相200Ｖ・20A・直結） 期間消費電力量
2,027kWh 目標年度
2029年度 省エネ基準達成率 100% 通年エネルギー消費効率
5.6 |
|
A室 | Φ6.35 | Φ9.52 |
| B室 | Φ6.35 | Φ9.52 | |||
| C室 | Φ6.35 | Φ9.52 | |||

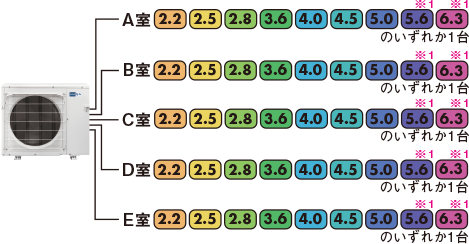

| 5 室 用 A室 ＋ B室 ＋ C室 ＋ D室 ＋ E室 |
MXZ-6826AS 室外電源（単相200Ｖ・20A・直結） 期間消費電力量
2,256kWh 目標年度
2029年度 省エネ基準達成率 101% 通年エネルギー消費効率
5.7 MXZ-7126AS 室外電源（単相200Ｖ・20A・直結） 期間消費電力量
2,356kWh 目標年度
2029年度 省エネ基準達成率 101% 通年エネルギー消費効率
5.7 |
|
A室 | Φ6.35 | Φ9.52 |
| B室 | Φ6.35 | Φ9.52 | |||
| C室 | Φ6.35 | Φ9.52 | |||
| D室 | Φ6.35 | Φ9.52 | |||
| E室 | Φ6.35 | Φ9.52 | |||
|
MXZ-8026AS 室外電源（単相200Ｖ・20A・直結） 期間消費電力量
2,702kWh 目標年度
2029年度 省エネ基準達成率 101% 通年エネルギー消費効率
5.6 |
|
A室 | Φ6.35 | Φ9.52 | |
| B室 | Φ6.35 | Φ9.52 | |||
| C室 | Φ6.35 | Φ9.52 | |||
| D室 | Φ6.35 | Φ9.52 | |||
| E室 | Φ6.35 | Φ9.52 | |||
|

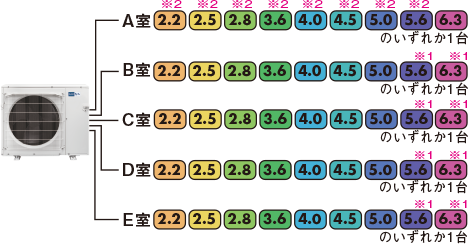

MXZ-9026AS 室外電源（単相200Ｖ・20A・直結） 期間消費電力量
3,095kWh 目標年度
2029年度 省エネ基準達成率 100% 通年エネルギー消費効率
5.5 MXZ-10226AS 室外電源（単相200Ｖ・30A・直結） 期間消費電力量
3,511kWh 目標年度
2029年度 省エネ基準達成率 100% 通年エネルギー消費効率
5.5 |
|
A室 | Φ6.35 | Φ12.7 | |
| B室 | Φ6.35 | Φ9.52 | |||
| C室 | Φ6.35 | Φ9.52 | |||
| D室 | Φ6.35 | Φ9.52 | |||
| E室 | Φ6.35 | Φ9.52 | |||
- 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
- 画面の色は実際の製品色とは異なる場合があります。
- 掲載機種にアース線（アース棒）は同梱されていません。
- 掲載機種にドレンソケットは同梱されていません。
※1：接続時に別売の異径継手セット（形名：MAC-470JP 価格（税別）：1,300円）が必要です（ただし、壁掛形5.6kWクラスは除く）。
※2：接続時に別売の異径継手セット（形名：PAC-SH46RJ 価格（税別）：1,300円）が必要です（ただし、5.6kWクラスは壁掛形のみ必要）。
＊室外機寸法中（ ）内の寸法は、サービスパネルおよび脚部の突出し寸法です。
