壁埋込形

MTZシリーズ

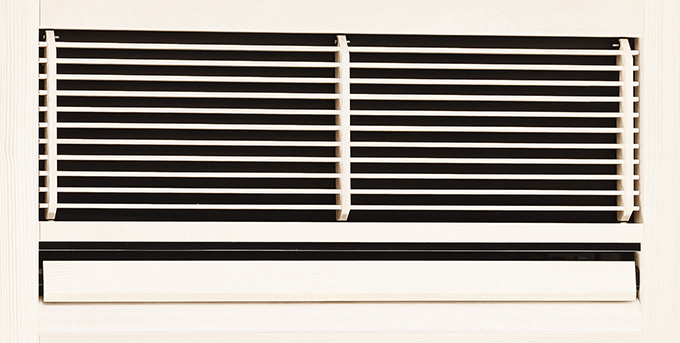

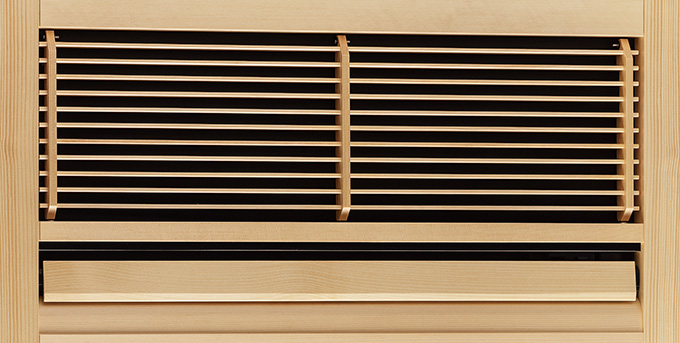

和室になじむ“白木”や、自由に塗れる“素地”。狭い壁面にも収まるコンパクトな前面グリル。

施工性

室内・室外を選べる受電方式。

室内・室外選択受電方式を採用。設置場所にあわせて受電方式を選べますので、新築・リフォームを問わず、様々な住宅に対応できます。簡単施工で工事もスピーディー。

3階建住宅にもらくらく対応できる長尺配管。

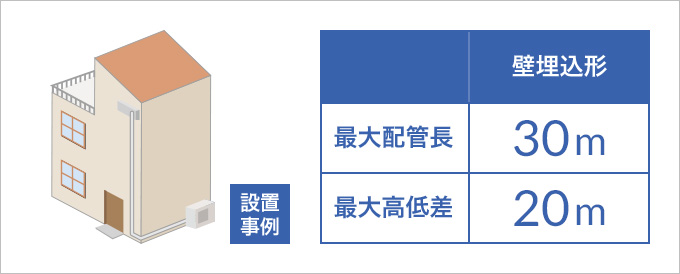

信頼の冷媒回路技術で、最大配管長30m、高低差20mまでの配管延長が可能です。美観を考えた設置ができます。

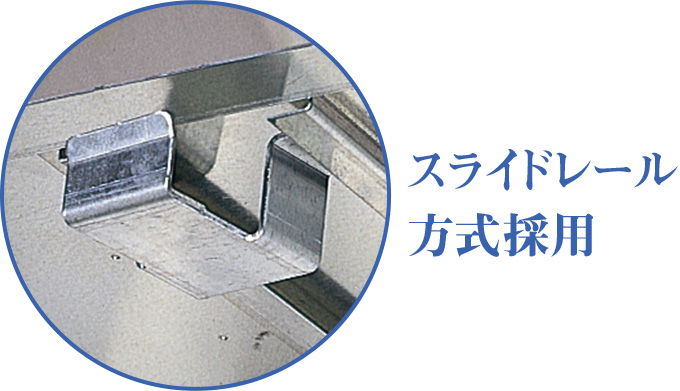

本体前での配管接続時に便利!スライドレ-ル設置方式採用。

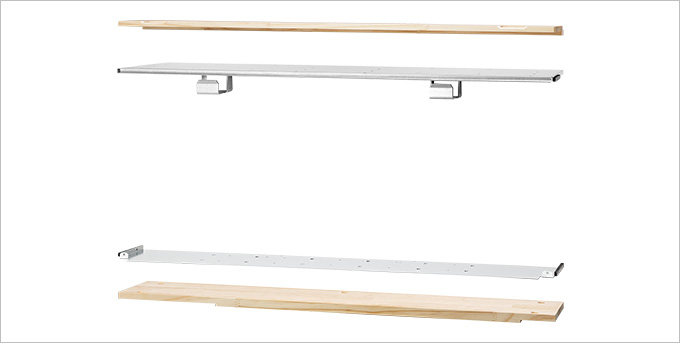

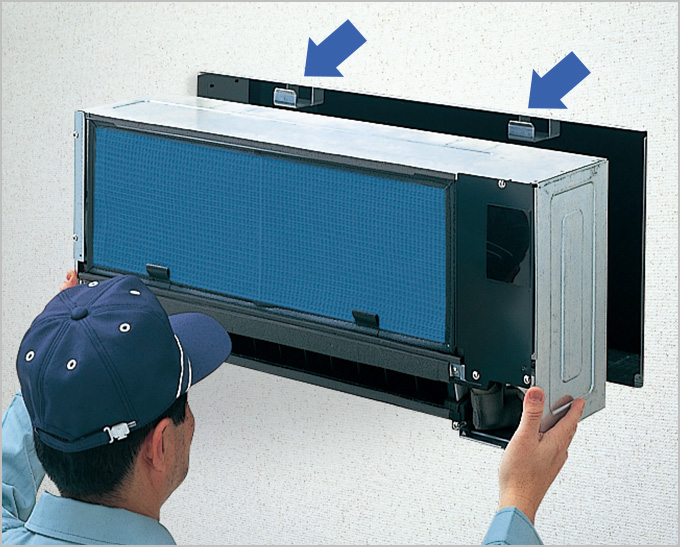

据付枠上部の金具(スライドレール)を手前に引き出す。その後、本体を金具に引っかける。

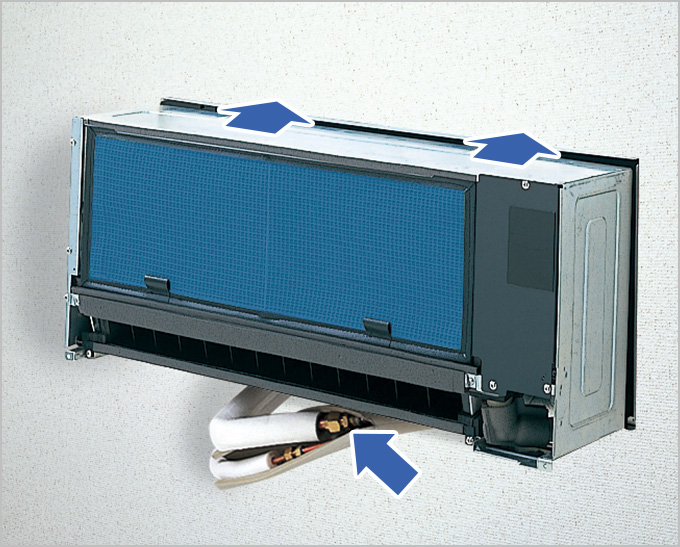

本体正面で配管を接続し、奥に押し込む。

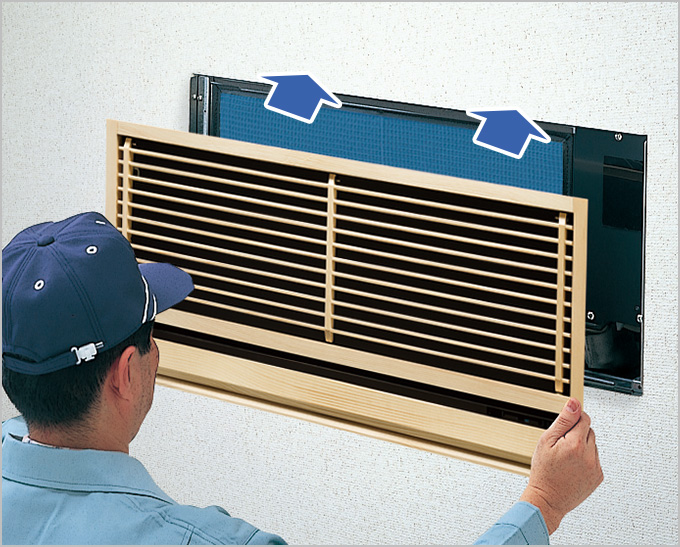

本体を壁(据付枠)の中に押し込み、前面グリルを取り付ける。

リニューアル施工

壁埋込形用リニューアルグリル

リニューアルグリルがなくても、前回モデルと室内機のサイズが同じなので、壁面をはがしたり、開口部分を大きくしたりする必要がなく入替えが簡単です。
さらに、リニューアルグリルを使用すると、現在ご利用になっている前回モデル以前の当社旧形からのリニューアルができます※1

壁埋込形用リニューアルグリル(別売)

MAC-778TG 白木

MAC-779TG ホワイト

※1:一部の機種はリニューアル時に壁穴サイズなどを変更する必要があります。MTZ-**GS・MTZ-**RASは同一サイズのため、原則としてそのまま入替えができます。

旧製品からの対応表

ご使用の機種 グリルの外形寸法
MTZ-2211S スタンダードタイプ
高さ307×幅803×奥行28mm
デラックスタイプ
高さ343×幅839×奥行28mm
グリルの外形寸法 形名 カラー 希望小売価格(税別) 取付け時の注意
スタンダードタイプ
高さ391×幅803×奥行14(+14)mm
MAC-770TG 白 木 50,000 A
MAC-771TG ホワイト
デラックスタイプ
高さ391×幅839×奥行14(+14)mm
MAC-772TG 白 木
MAC-773TG ホワイト
ご使用の機種 グリルの外形寸法
MTH-351CS
MTH-4020S
MTZ-4010S
スタンダードタイプ
高さ407×幅941×奥行20mm
デラックスタイプ
高さ443×幅977×奥行20mm
グリルの外形寸法 形名 カラー 希望小売価格(税別) 取付け時の注意
スタンダードタイプ
高さ407×幅941×奥行14(+14)mm
MAC-778TG 白 木 50,000 B
MAC-779TG ホワイト
デラックスタイプ
高さ443×幅977×奥行14(+14)mm
MAC-780TG 白 木
MAC-781TG ホワイト
ご使用の機種 グリルの外形寸法
MTH-251CS
MTH-2820S
MTZ-2810S
スタンダードタイプ
高さ407×幅806×奥行20mm
デラックスタイプ
高さ443×幅842×奥行20mm
グリルの外形寸法 形名 カラー 希望小売価格(税別) 取付け時の注意
スタンダードタイプ
高さ407×幅806×奥行14(+14)mm
MAC-774TG 白 木 50,000 B
MAC-775TG ホワイト
デラックスタイプ
高さ443×幅842×奥行14(+14)mm
MAC-776TG 白 木
MAC-777TG ホワイト
ご使用の機種 グリルの外形寸法
MTZ-2204S
MTZ-2804S
MTZ-3204S
MTZ-4004S
高さ389×幅787×奥行26mm
グリルの外形寸法 形名 カラー 希望小売価格(税別) 取付け時の注意
高さ389×幅787×奥行14(+14)mm MAC-782TG 白 木 50,000 C
MAC-783TG ホワイト

グリルの奥行は据え付けた際に壁面から出る寸法です。( )内は運転時のベーン最大突出し寸法です。

取付け時の注意

  • A既存の据付枠を取り外し、別売の据付枠 形名:MAC-603TWを取り付けてください。
  • B既存の据付枠+別売の据付枠 形名:MAC-603TWを使用します。
  • C既存の据付枠+別売のリニューアル専用据付枠 形名:MAC-604TWを使用します。
  • リニューアルの際には別途補強材が必要になる場合や、開口部の拡大などの施工が必要になる場合があります。
  • くわしくは、壁埋込形リニューアルグリル(別売)および別売の据付枠 形名:MAC-603TW、別売のリニューアル専用
    据付枠 形名:MAC-604TWの据付工事説明書をご覧ください。

リニューアル専用据付枠(別売)

MAC-604TW

希望小売価格(税別):7,000円
