リニューアルをお考えの方の
機種別一覧
1方向天井カセット形 RXシリーズ／GXシリーズ／HXシリーズ
1方向小能力天井カセット形 Mシリーズ／
2方向天井カセット形 Wシリーズ・HWシリーズ／フリービルトイン形
らくらく配管作業で短工期を実現。
「シングルスパナ配管接続」+「断熱材レス対応カバー」で配管作業がスムーズ（写真はフリービルトイン形）。
入替えもらくらく。
室内機本体のサイズ（幅と奥行）が2015年度・2017年度モデルと同じなので、開口部分を大きくする必要がなく入替えが簡単です。
対応機種：ハウジングエアコン全機種
1方向天井カセット形 RXシリーズ／GXシリーズ／HXシリーズ
リニューアル時のデザイン性にもしっかり配慮。
リニューアル設置の間口が大きい場合も、別売のアタッチメント部材で、厚さ24mmのまま幅広い間口に対応できます。
間口が覆いきれず天井の張り替えが必要になることも・・・
間口が覆えてすっきり！
ハウジングエアコンをリニューアルする際に必要な部材をご覧いただけます。
天井には以前のエアコンが据え付けられていた穴が開いています。
現在の天井開口寸法を下記A～Dの中からお選びいただくと、リニューアルの際に必要な製品を調べることができます。
＊開口寸法は、ハウジングエアコンを取り付けられた工事店様などにお問い合わせください。
A：幅1,160mm以下×奥行384mm以下
| 組合せ | パネル外形寸法 | 最低必要天井開口穴寸法 |
|---|---|---|
| 室内機＋化粧パネル | 24×1,200×424 | 1,160×384 |
化粧パネル
＊リニューアル時 ●冷媒配管、ドレン配管の接続位置が変更となり、延長が必要となる場合があります。 ●吊り金具の移設が必要となる場合があります。
| 形名 | カラー | 価格（税別） | 外形寸法 |
|---|---|---|---|
| MAC-V01PW | ホワイト | 各20,000円 | 24×1,200×424 |
| MAC-V02PB | ベージュ | ||
| MAC-V03PM | 板目 | 各35,000円 | |
| MAC-V04PT | 柾目 |
B：幅970mm以下×奥行430mm以下
| 組合せ | パネル外形寸法 | 最低必要天井開口穴寸法 |
|---|---|---|
| 室内機＋リニューアルパネル | 24×1,200×480 | 1,160×384 |
リニューアルパネル〈別売〉＊いずれか1つをお選びください。
| 形名 | カラー | 価格（税別） | 外形寸法 |
|---|---|---|---|
| MAC-R11PW | ホワイト | 各30,000円 | 24×1,200×480 |
| MAC-R12PB | ベージュ | ||
| MAC-R13PM | 板目 | 各45,000円 | |
| MAC-R14PT | 柾目 |
C：幅971mm以上1,240mm以下×奥行430mm以下
| 組合せ | パネル外形寸法 | 最低必要天井開口穴寸法 |
|---|---|---|
| 室内機＋リニューアルパネル+アタッチメント部材(左右各1個) | 24×1,340×480 | 1,160×384 |
リニューアルパネル〈別売〉＊いずれか1つをお選びください。
| 形名 | カラー | 価格（税別） | 外形寸法 |
|---|---|---|---|
| MAC-R11PW | ホワイト | 各30,000円 | 24×1,200×480 |
| MAC-R12PB | ベージュ |
リニューアルパネル用アタッチメント部材（1個）<別売>

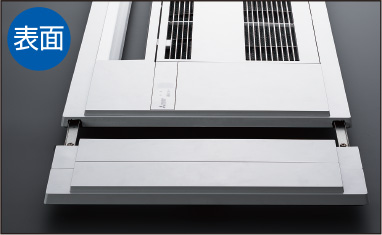

リニューアルパネル<別売>に取り付けることでパネルの幅を拡張します。＊いずれか1つをお選びください。
| 形名 | カラー | 価格（税別） |
|---|---|---|
| MAC-A01PW | ホワイト | 各5,000円 |
| MAC-A02PB | ベージュ |
＊リニューアルパネルの色味について
白、ベージュ、板目、柾目があります。ただし、アタッチメントが必要な場合は板目、柾目を選択することができません。
アタッチメント部材〈1個〉の場合
＊部材〈1個〉は左右両側用に計2個のアタッチメントで構成されています。
D：幅1,241mm以上1,390mm以下×奥行315mm以下
| 組合せ | パネル外形寸法 | 最低必要天井開口穴寸法 |
|---|---|---|
| 室内機＋リニューアルパネル+アタッチメント部材(左右各2個) | 24×1,480×480 | 1,160×384 |
リニューアルパネル〈別売〉＊いずれか1つをお選びください。
| 形名 | カラー | 価格（税別） | 外形寸法 |
|---|---|---|---|
| MAC-R11PW | ホワイト | 各30,000円 | 24×1,200×480 |
| MAC-R12PB | ベージュ |
リニューアルパネル用アタッチメント部材（2個）<別売>
リニューアルパネル<別売>に取り付けることでパネルの幅を拡張します。＊いずれか1つをお選びください。
| 形名 | カラー | 価格（税別） |
|---|---|---|
| MAC-A03PW | ホワイト | 各10,000円 |
| MAC-A04PB | ベージュ |
＊リニューアルパネルの色味について
白、ベージュ、板目、柾目があります。ただし、アタッチメントが必要な場合は板目、柾目を選択することができません。
アタッチメント部材〈2個〉の場合
＊部材〈2個〉は左右両側用に計4個のアタッチメントで構成されています。
- 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
- 室外機の寸法および設置に必要な寸法が異なる場合があります。
- 冷媒配管、ドレン配管の接続位置が変更となり、延長が必要となる場合があります。
- 吊り金具の移設が必要となる場合があります。
- 既設冷媒配管の利用が可能です。ページ下部のリプレース情報や据付工事マニュアルを合わせてご覧ください。
- 2022年度RX・GX・HXシリーズはいずれもR410Aを採用しています。フレアはR410A対応に切り直してください。また施工用工具はR410A用をご使用ください。
- 中間接続は絶対に行わないでください。
- 化粧パネルのみ入れ替える場合は、販売店にお問い合わせください。
旧製品からの対応表
|
|
|
|
|
|
|
|
壁埋込形
壁埋込形用リニューアルグリル（別売）
2000年度以降のモデルは室内機のサイズが同じなので、リニューアルグリルがなくても、壁面をはがしたり、開口部分を大きくしたりする必要がなく入替えが簡単です。また、リニューアルグリルを使用すると、1999年度モデル以前の当社製品からのリニューアルができます※1。
MAC-778TG 白木
MAC-779TG ホワイト
旧製品からの対応表
|
|
|
|
|
|
|
|
＊グリルの奥行は据え付けた際に壁面から出る寸法です。（ ）内は運転時のベーン最大突出し寸法です。
取付け時の注意
- ①既存の据付枠を取り外し、別売の据付枠 形名：MAC-603TWを取り付けてください。
- ②既存の据付枠＋別売の据付枠 形名：MAC-603TWを使用します。
- ③既存の据付枠＋別売のリニューアル専用据付枠 形名：MAC-604TWを使用します。
- ＊リニューアルの際には別途補強材が必要になる場合や、開口部の拡大などの施工が必要になる場合があります。
- ＊くわしくは、壁埋込形リニューアルグリル（別売）および別売の据付枠 形名：MAC-603TW、別売のリニューアル専用
据付枠 形名：MAC-604TWの据付工事説明書をご覧ください。 - ＊ MTZ-＊＊GS／＊＊GXS／＊＊KXS／＊＊RAS／＊＊2ASからMTZ-＊＊22ASにリニューアルされる場合、モーターの仕様の違いから既存の前面グリルは使用できません。MTZ-＊＊22ASの前面グリルをご使用ください。
リニューアル専用据付枠（別売）
MAC-604TW
価格（税別）：7,000円
- 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※1：一部の機種はリニューアル時に壁穴サイズなどを変更する必要があります。MTZ‐＊＊GS／＊＊GXS／＊＊KXS／＊＊RAS／＊＊2AS／＊＊5AS／＊＊17ASは同一サイズのため、原則としてそのまま入替えができます。
床置形 Kシリーズ／HKシリーズ
クリーンヒーターからの入替えが簡単に。
これまでの床置形はクリーンヒーターからの入替えの際、既存の壁穴をふさぎ、新規で穴を開けるなどの施工が必要でした。K・HKシリーズでは、設置パターンにあわせて別売部品などを使用することで、壁穴の再利用が可能※2です。建物への追加工事もなくなるため、より短期間の施工で、美しい仕上がりの入替えが行えます。
従来機種
壁穴の高さがあわないと…
新規で壁穴を開けることが必要
床置形K・HKシリーズ
壁穴の高さがあわなくても…
壁穴の再利用が可能！！

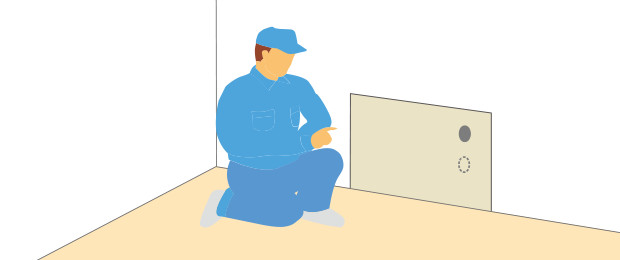

■ 壁穴の位置に応じて選べる別売部品
下図①、②、③の範囲にある壁穴は再利用できます。
※2：壁穴の高さにより工事が必要になる場合があります。置台を使用する際に、高さ150mmに配管穴がある場合は室内機下部と配管の接触を避けるために、別売の背面パネル：MAC-316HPをご使用ください。
入替えのシーンにあわせて選べる充実の別売部品。
既存の壁穴と高さがあわない位置にある場合や、背面にスペースができる場合など、別売部品を用いることで、インテリア性を損うことなく、簡単に入替えができます。
ハウジングエアコンをリニューアルする際に必要な部材をご覧いただけます。

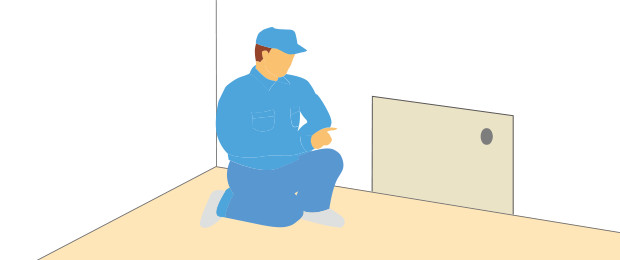

以前のヒーターなどが据え付けられていた⽳が開いています。
その壁穴の床からの高さを下記A〜Dの中からお選びいただくと、リニューアルの際に必要な製品を調べることができます。
A：壁穴の床からの高さ10mm以上80mm以下
別売は不要です。
B：壁穴の床からの高さ81mm以上230mm以下

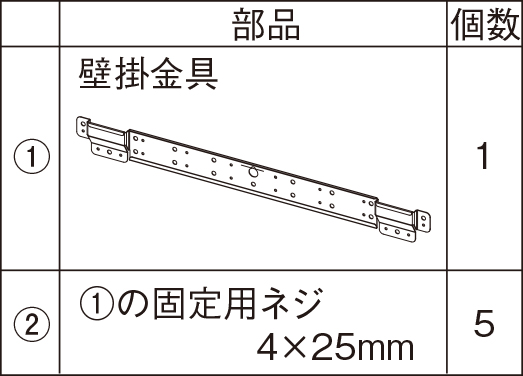

床置形壁掛設置金具：MAC-300BP
価格（税別）：3,000円

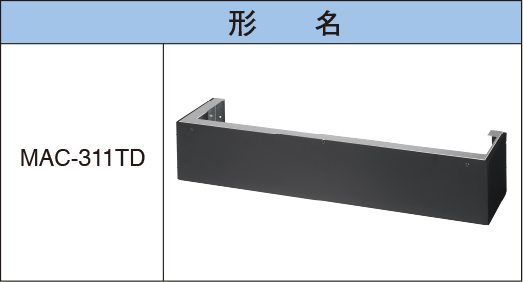

置台（カバー・ベース）
価格（税別）：8,500円
置台を使用して、床とのスペースを埋めることができます。
C：壁穴の床からの高さ231mm以上750mm以下
置台（カバー・ベース）
価格（税別）：8,500円
置台を使用して、床とのスペースを埋めることができます。
背面パネル
価格（税別）：8,500円
背面パネルを使用して、背面のスペースを覆うことができます。

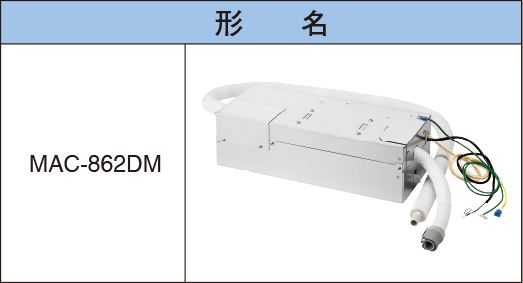

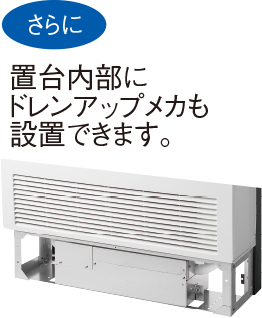

床置用ドレンアップメカ
価格（税別）：39,000円
ドレンアップメカでドレンアップが可能です。
＊床置用ドレンアップメカは、下記設置例の範囲内で据え付けてください。
＊ドレンアップメカをご使用の場合は、背面パネル：MAC-316HPと置台：MAC-311TDを必ず併用してください。
- 上記価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
リプレース情報
配管再利用可能配管の洗浄なしで既設配管の再利用が可能。廃材の排出を削減します。
一般的な冷凍機油では既設配管の「洗浄」か「総取替え」が必要です。
霧ヶ峰なら、
エアコンの取外し＆取付けだけ※3。
だからムダな廃材が発生しない。
※3：ポンプダウンは必要です。
注意事項
- 古いエアコンの取外しの際は、液管バルブを閉じた後、冷房運転を行いポンプダウンを実施してください。配管に残留する冷凍機油の量を少なくできます。
- 3.6～5.6kW機種は、異径継手を使用して、既設の液管Φ6.35、ガス管Φ12.7（2分・4分）配管を使用できます。
- 冷専・一定速機からの配線再利用はできません。
既設配管を再利用する場合
霧ヶ峰でも、配管洗浄・配管取替工事が必要な場合
1. 圧縮機モーターの焼き付きによる故障のとき
圧縮機の軸受けの焼き付きや、モーター巻き線の焼損を起こした場合、鉄粉が配管内に混入しているため、そのまま使用すると新しいエアコンの冷媒回路中に詰まるおそれがあります。
〈判別方法〉
配管に残った油を白い布やティッシュで受けた際、灰色系になっているときはモーター焼き付きのおそれがあります（単なる油の劣化は黄色や茶色系になります）。
＊モーター焼き付きでない場合でも、油が極端に汚れているときは洗浄か交換が必要です。
2. 配管の肉厚が0.8mm未満のとき（交換が必要です）
R22に対し、R32は動作圧力が高いため、配管の肉厚が薄いと亀裂が入り冷媒漏れの原因となります。エアコン取外しの際には必ずポンプダウンを行い、冷媒・冷凍機油の回収を行ってください。
＊Φ15.88の場合、配管肉厚が1.0mm未満であれば、交換が必要です。
＊配管肉厚が0.8mm以上の場合でも、フレアはR32に対応した寸法となるよう加工し直してください。またΦ12.7やΦ15.88の配管を再利用する場合は、フレアナットもR32に対応したものに交換してください。
