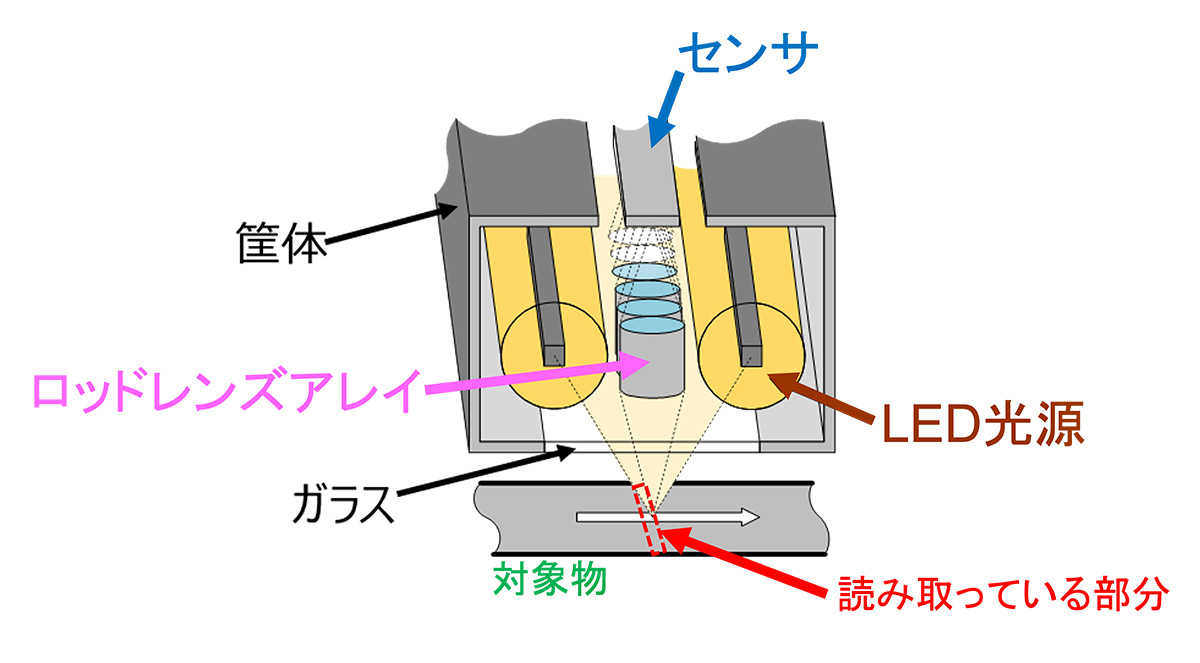

これらは「密着イメージセンサ」、英語ではCIS（Contact Image Sensor）と呼ばれておる。名前のとおり、モノに密着してその表面を読み取ってデータにするんじゃ。身近な例を挙げるとすれば、オフィスで使われている複合機じゃ。

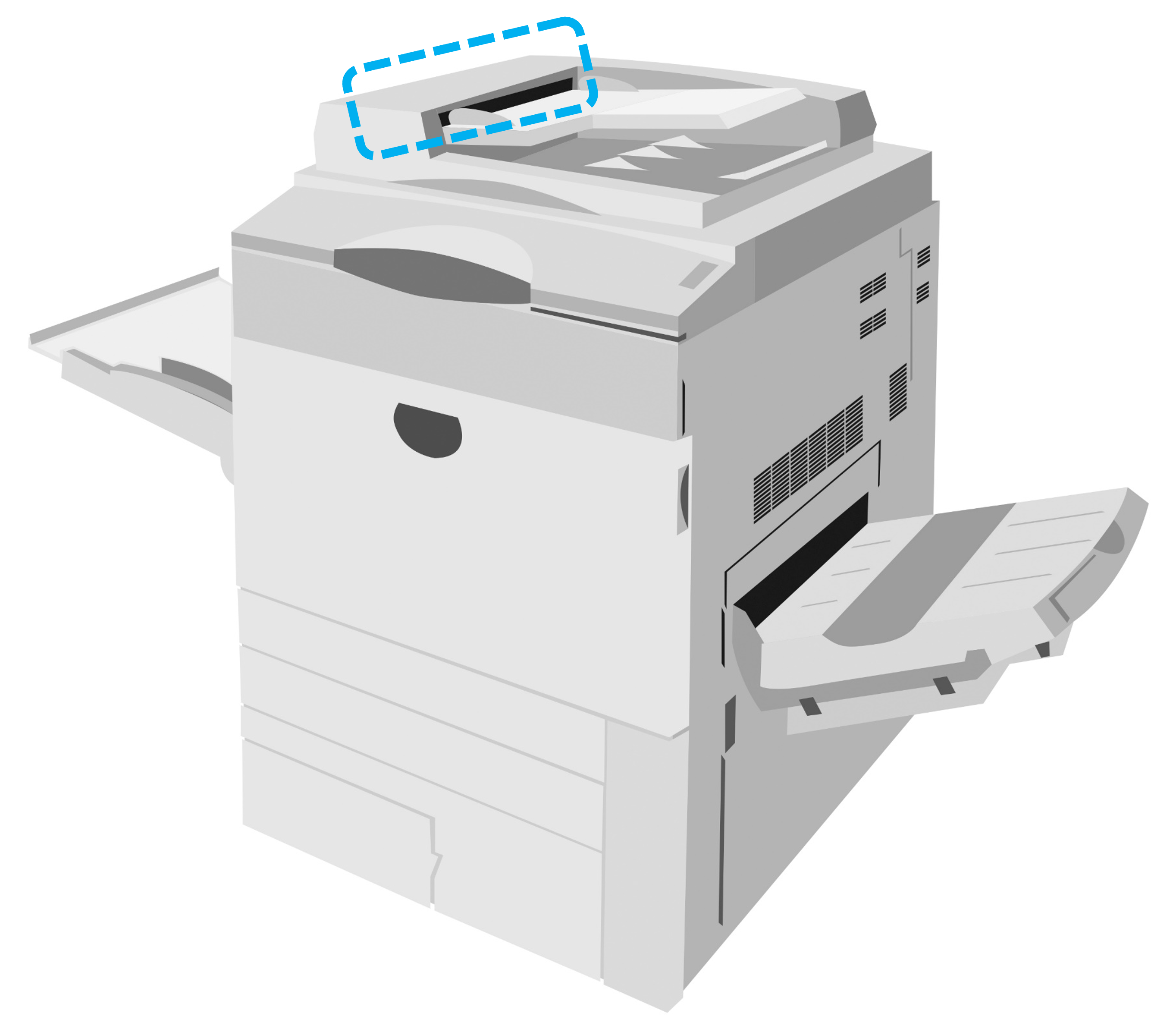

複合機

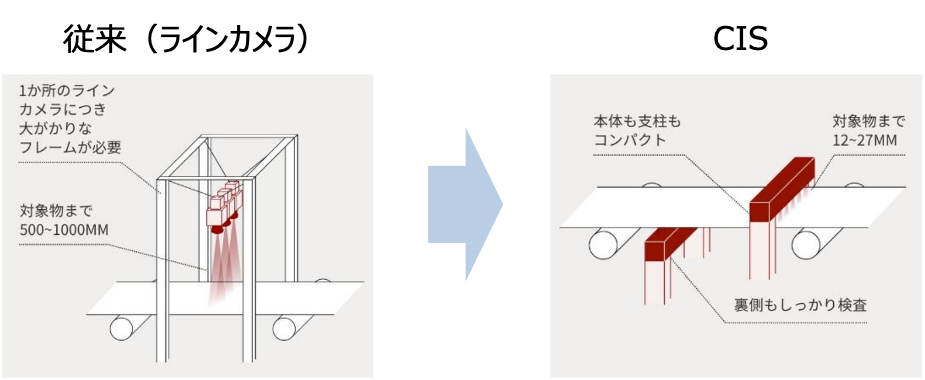

まず、「表面検査」じゃ。表面検査用のCISは、検査対象物を傷つけないように「密着」ではなく「近接」して製造ラインにCISを設置して、印刷物やフィルムのキズや色ムラ、汚れなどを検出するのじゃ。

印刷物・ラベル検査

はんだ印刷・基板検査

その表面検査の中でも最近注目されているのがリチウムイオン電池製造時の外観チェックじゃ。今、世の中で電気自動車の普及が進んでいるが、それに欠かせないリチウムイオン電池の生産量が急拡大しておる。その製造工程では多くの表面検査が必要で、CISが大活躍しておる。こんな感じじゃ。

音声なし。再生時間：1分

表の印章（日本銀行総裁印）や地紋（背景）の一部が発光していることがわかるじゃろう。

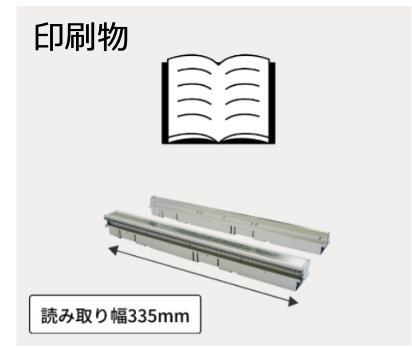

読み取り幅は106mmから1,688mmまでの11種類をラインアップ。用途に合わせて最適な幅を選択できます。

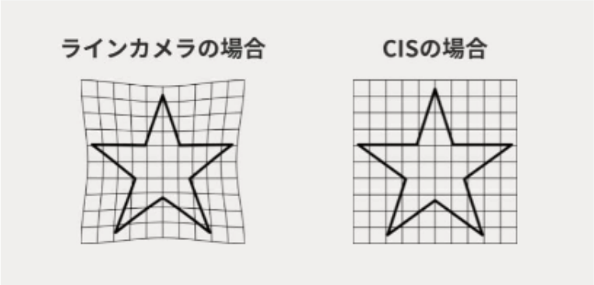

• 画像のゆがみが少なく測長精度が安定
• センサの端部まで正面から読み取るため角度の影響を受けづらい

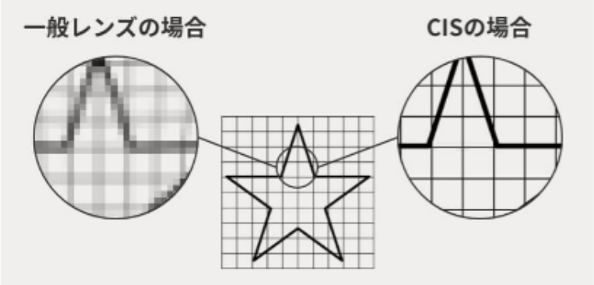

• 一般レンズに比べて解像度が高くエッジをよりクリアに検知可能

細川さん、西村さん、崎本さん、CISの製品開発・製造プロセス開発に携わって印象に残っていることを一言お願いします。

「密着イメージセンサ（CIS）」と聞くとあまり馴染みがありませんが、私たちが普段の生活で使用する複合機やATM等の金融端末にCISが組み込まれており、また、食品パッケージやバッテリー部品等、さまざまな製品の検査にもCISを用いられており、意外と身近に存在しているなという印象を持っています。
私自身はプロセス開発エンジニアとして、日々CISの生産に向き合っています。CISは高解像度の光学部品であり、その組立工程には高いレベルの精度が求められます。
これからもプロセス開発という立場から、お客様の様々なニーズに応えられるように、日々の業務に励んでいきたいです。

私が日々感じている事は、私の担当する外観検査用途向けCISの開発分野における、広範囲の市場ニーズに対応した製品開発の重要性です。
外観検査用途向けCISは、基本的に特定の顧客向けではない標準的な仕様として販売するため、様々な企業に導入を提案できるような製品である必要があります。
そのため、営業部門と開発部門が密接に連携して情報交換を行い、適切なタイミングで必要な機能を持った製品を開発することで、顧客満足度の向上、ひいては製造業界全体の活性化に貢献できると考えています。

私が印象に残っているのは、数ミクロンから数十ミクロン単位での精密な製品設計です。
高精度のセンサを扱う我々にとって、製品の品質を確保するためには、部品の寸法や形状から組み立てまで、一貫して注意深く設計・管理する必要があります。この厳密な設計開発により、安定した品質のCISを製造し、それが各種商品の安全性を確保する検査に使用されています。今後も、品質を第一に考えた設計を続けることで、持続的な安心・安全への貢献を目指します。

篠田さん、CISの事業に携わって印象に残ったことを一言お願いします。

「密着イメージセンサ（CIS）」は複合機、ATM等の流通端末、製造ライン等に組みこまれており目立ちこそしませんが、安全・安心・便利な暮らしを下支えする、縁の下の力持ちの製品であると感じています。
また、国内のみならず海外のお客様にも多く採用いただいており、直接応対する機会もありますが、国を超えて製品の良さを認めていただける瞬間はやはり感慨深いです。
今後もユーザの声をよく聞き、満足していただける製品を展開していきたいと考えています。
