BIM BUILDING INFORMATION MODELING

三菱電機のBIMに関する取り組みのご案内

管理情報・材質情報などの属性情報を追加した3Dの建物モデルを設計・施工・維持管理まで一貫して利用・共有することで、建物の管理を効率化する設計手法

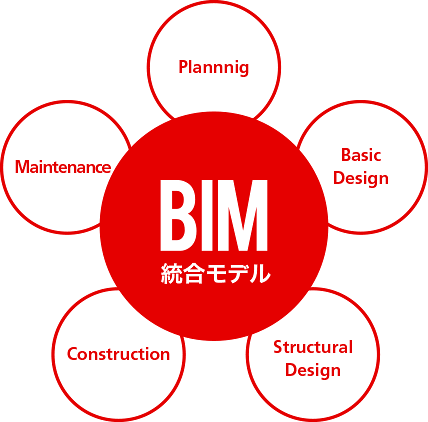

BIM 統合モデル
BIM 図版
BIMメーカーオブジェクトのダウンロードはこちら

空調・換気機器設備設計
支援アプリケーション
のご案内

建物建築の基本設計における空調・換気機器選定の作業効率が向上!

MEL-BIM〈空調・換気〉シリーズの第1弾として
空調・換気機器の機種選定をサポートする
「空調・換気機器設備設計支援アプリケーション」を展開します。

設計者 イラスト
アプリケーションの主な特長
  • 熱負荷計算結果からメーカー独自の補正係数を活用した機種選定が可能
  • 建築設備設計基準(全熱負荷)のほか、顕熱負荷を基準とした機種選定が可能
  • PQ線図を見ながら換気機器の選定が可能
  • 選定した機種の機器リスト・製品仕様表・PQ線図(換気機器のみ)、またアプリ内に登録されている全製品の製品仕様データもダウンロード可能
  • BIMアプリケーション「 CADWe’ll Linx(株式会社ダイテック)」への自動配置に対応した専用データシートの出力も可能

※本アプリは、熱負荷計算を事前に行っていただいてから使用いただきます。基本設計を前提に概略の選定をいただくツールです。

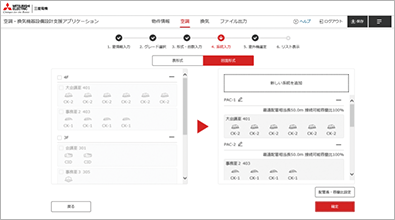

空調・換気機器設備設計支援アプリケーションの画面イメージ

空調・換気機器設備設計支援アプリケーションの
画面イメージ

当社WIN2Kデータ掲載

暮らしと設備の業務支援サイトWIN2K

暮らしと設備の業務支援サイトWIN2Kにて形状情報(3DCADデータ)やC-CADECのCADシンボルデータ(2DCADデータ・属性情報)を掲載しています。

形状情報をダウンロード

WIN2Kトップページ

CADシンボルデータをダウンロード

WIN2Kトップページ

BIMメーカーオブジェクトのダウンロードはこちら

BIMメーカーオブジェクト
の提供

BIMメーカーオブジェクト

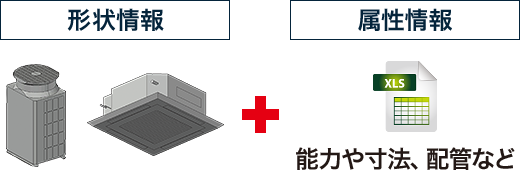

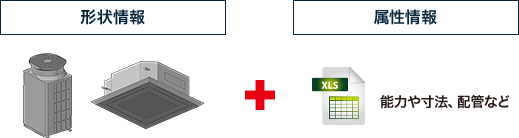

形状情報 + 属性情報 形状情報 + 属性情報

形状情報(3DCADデータ)に属性情報(能力や寸法、配管などの情報)を追加したもの

  • Rebro向けBIMメーカーオブジェクト

    NYN SYSTEMS

    株式会社NYKシステムズ様のCADソフト「Rebro」向けにメーカーオブジェクトの提供を開始しました。今後掲載機器を増やしていく予定です。

    株式会社NYKシステムズ様のホームページ上の【部材ダウンロード】からダウンロード可能です。

    Rebro向けBIMメーカーオブジェクト画面例
  • CADWe’ll Tfas向けBIMメーカーオブジェクト

    株式会社ダイテック

    株式会社ダイテック様のCADソフト「CADWe’ll Tfas」向けにメーカーオブジェクトの提供を開始しました。今後掲載機器を増やしていく予定です。

    株式会社ダイテック様のホームページ上の「Tfas部品ダウンロード」からダウンロード可能です。

    CADWe’ll Tfas向けBIMメーカーオブジェクト画面例

株式会社イズミシステム
設計のBIM関連ソフト

SeACDへのデータ提供ウェア

株式会社イズミシステム設計の空調・換気設備設計をシームレスに一元化するソフトウェア「SeACD」にデータを提供しております。空調・換気の機器選定・機器表作成作業等を効率化することが可能で、メーカー機器での選定も可能です。また、BIMソフトとの連携専用ソフト「SeACD for Revit」(β版無償提供中)では、現時点では汎用機器のみの対応となりますが、メーカー機器での選定を将来的に目指します。

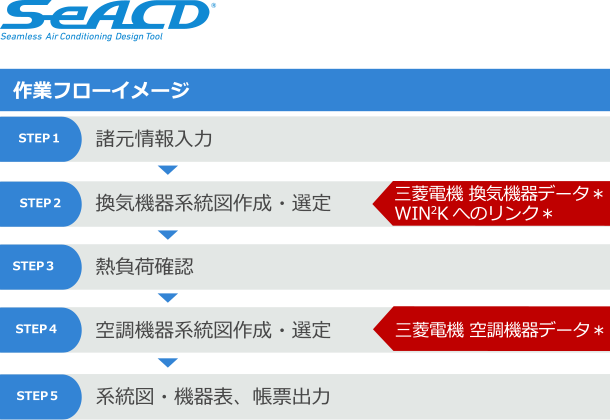

作業フローイメージ
  • 換気機器データ、WIN2Kへのリンクは対応予定の機能です。

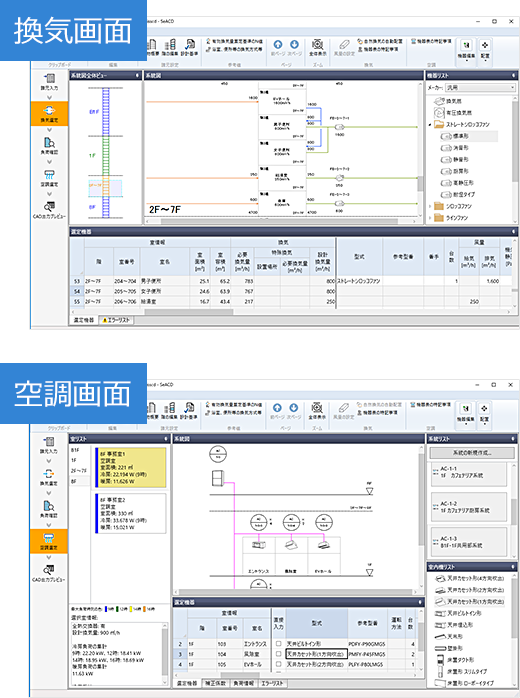

換気・空調画面例
ソフト詳細はこちら
