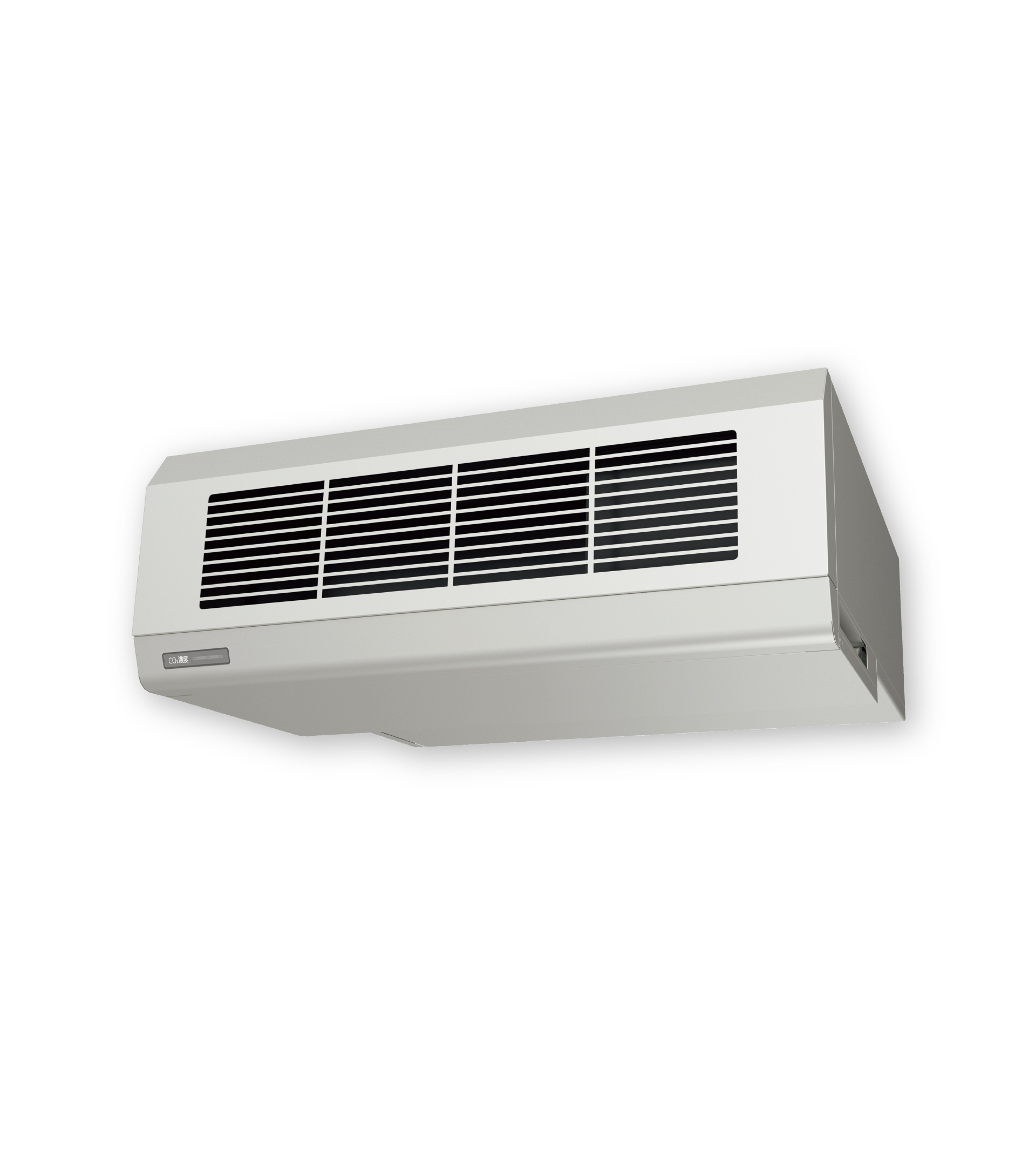

既築学校建物への後付け設置が容易。
天吊露出形はCO2センサー標準搭載。
熱交換換気により快適な室内空間を実現できるだけでなく、空調ランニングコストの低減も可能。天井裏に埋設しない「露出形」を採用しており、天井裏スペースがない「学校」などでの使用に最適。天吊露出形(SCH-40EXC, SCH-50EXCのみ)はCO2センサーを標準搭載し、室内のCO2濃度に応じて換気風量を自動制御。さらに室内CO2濃度がLEDランプによって見える化。
- 学校
- 省エネ・節電
商品の特長
全熱交換換気が可能
高効率の熱交換器「ロスナイエレメント」搭載で、快適かつ省エネな換気を実現。

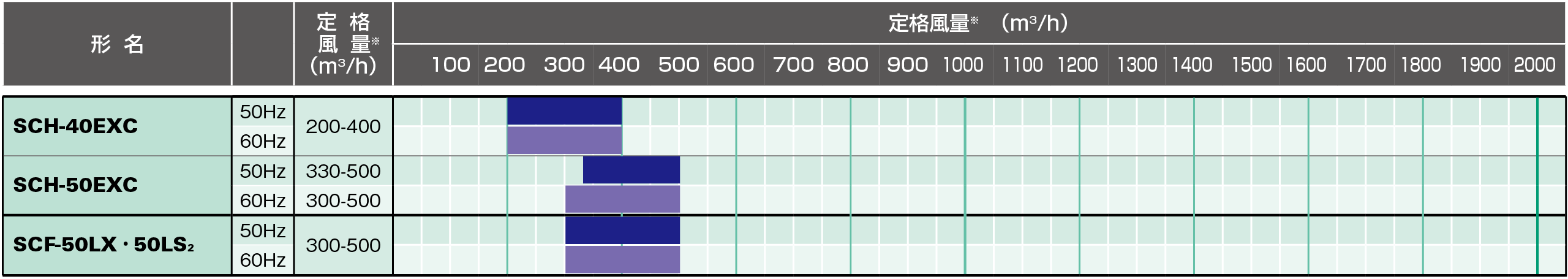

多彩な機種ラインアップ
必要風量や設置シーンに応じて「天吊露出形（400・500m3/h）」「床置形（500m3/h）」の3機種をラインアップ。
すぐれた施工性
天井裏に埋設しない「露出形」により、天井裏が狭いスペースにも設置可能。また、既設校舎への後付設置も容易。

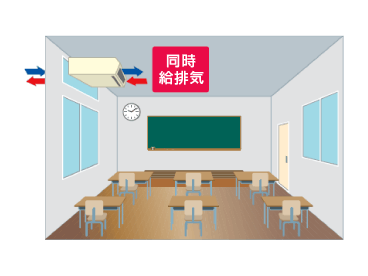

確実な換気（第一種換気）で学校保健安全法などの法規制に対応※1
ロスナイなら1台で第一種換気が可能で、教室内を効率よく換気。1台で同時給排気ができるので、学校保健安全法や改正建築基準法対応にも効果的です。
- ※1：本内容は当社における法律解釈を基にした見解です。実際の審査基準等詳しくは確認申請の提出先となる各自治体にご確認ください。
- ※常時換気風量は使用する建材の種類に応じ、0.3・0.5・0.7回/h以上の換気回数が必要。
- ※「学校」は非居住建物にあたり、必ずしも24時間運転の必要はありません。（詳細は所轄の自治体に確認してください。）
CO2センサー標準搭載で換気風量の自動制御（天吊露出形：SCH-40EXC、SCH-50EXCのみ）
教室内CO2濃度に応じて換気風量を自動で切り替え、CO2濃度が高い状態を検知すると換気風量が自動で増加。
また、CO2濃度が低い状態では換気風量を抑えて外気負荷の増加を抑制すると共に、エアコンなどの空調機が空調した空気が必要以上に換気されないため、空調機の負荷も低減。
ロスナイと空調機を合わせた電気代は、CO2濃度に応じた換気風量自動切り替え制御未対応の従来品と比べて約23%※2削減可能。
- ※2：JIS B 8628：2017に規定された全熱交換効率測定時の室内外空気条件下において当社試算。
［試算条件］
-
稼働時間：
暖房期間…3.5カ月（平日60日、休日45日）
冷房期間…3.5カ月（平日60日、休日47日）
平日の稼働時間…8：00 ～ 16：00 -
部屋の容積：7m×9m×3m（在席人数30人）
-
機器情報：
空調機…暖房COP3.60、冷房COP3.19
学校用ロスナイ…現行品SCH-50EXC（CO2センサー付）2台、1日あたり強ノッチ4.3ｈ、弱ノッチ2.8ｈ、微弱ノッチ0.9h / 従来品 SCH-50EX（CO2センサーなし）2台、1日あたり強ノッチ8h -
電気料金目安単価 31円/kWh（税込）
-

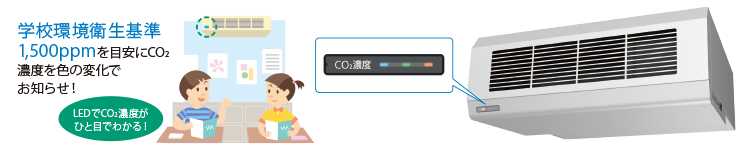

教室内のCO2濃度の状態を見える化（天吊露出形：SCH-40EXC、SCH-50EXCのみ）
教室内のCO2濃度に応じて、本体に搭載されている3色（青・緑・橙）のLEDランプが点灯※3 ※4。
- ※3：「青色」から「青色」＋「緑色」に切り替わるCO2濃度は、1,000ppm（建築物衛生法環境衛生管理基準）を下限に、1,000ppmから2,000ppmの間で設定が可能です（工場出荷時は、学校環境衛生基準の1,500ppmに設定）。「青色」＋「緑色」から「青色」＋「緑色」＋「橙色」に切り替わる経過時間の設定は、15分から120分の間で変更が可能です（工場出荷時は30分に設定）。
これらの設定は当社製「ジーニアスリモコン」（別売品）で行えます。 - ※4：急激な温度変化や湿度変化によりCO2センサーの検知精度が変化し、CO2濃度を正しく検知できないことがあります。
導入のメリット
空調機のイニシャル・ランニングコストを削減
熱交換換気により、快適な室内環境を実現できるだけでなく、空調負荷を低減することにより空調ランニングコストの低減が可能。
また選定する空調機のダウンサイジングによりイニシャルコストも抑制できます。
集中コントローラに対応。週間スケジュール機能や集中管理が可能に。（フリープランタイプのみ）
当社集中リモコン（AE-CZJ）から、曜日、時間帯ごとの風量パターンが設定可能。
また手元リモコンからの操作を禁止できるためイタズラや意図しない操作、設定変更を防ぎます。
