産業用換気送風機

斜流ダクトファン（標準形）機種ラインアップ

産業用換気送風機

JF-30SA3

〈写真はJF-30SA₃〉

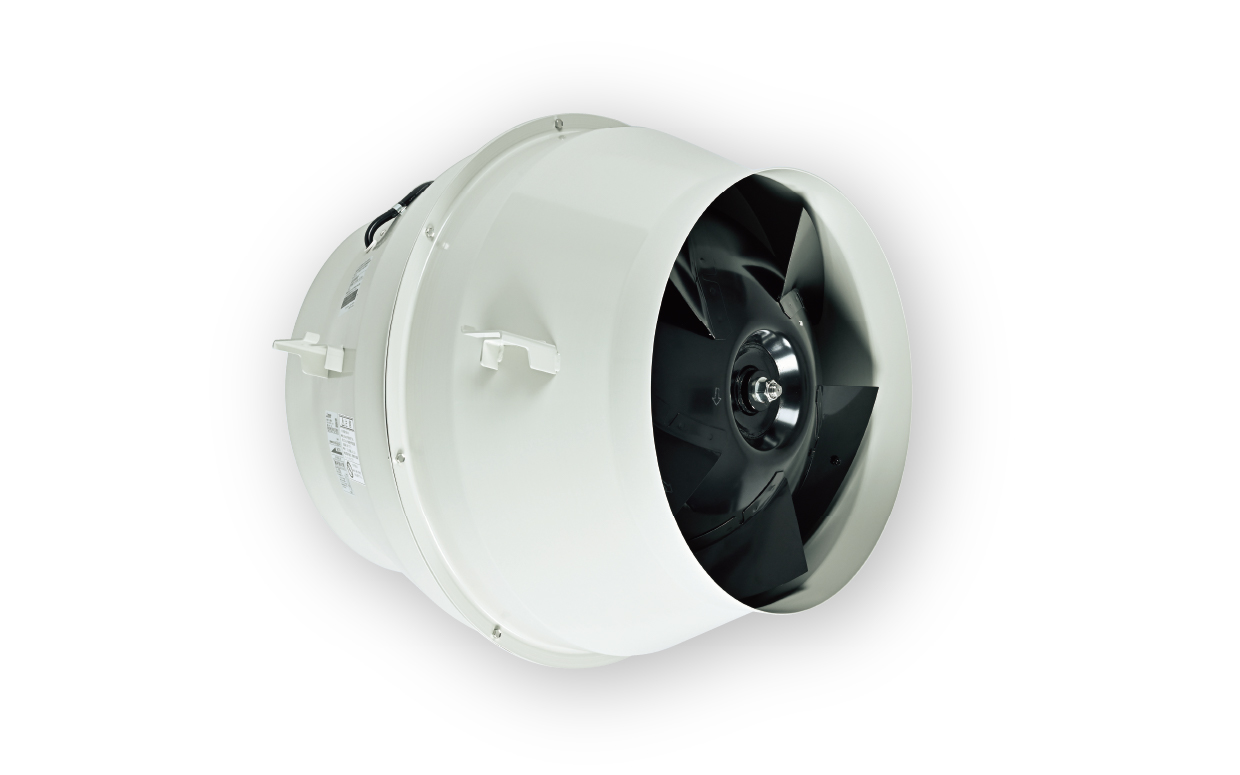

JF-50TA3

〈写真はJF-500TA₃〉

特性・仕様

●塗装色は全機種マンセル7.65Y7.6/0.7（JF-400TA₃、JF-500TA₃ の羽根のみ黒色）

単相100V

形名	50Hz		60Hz
形名	風量（m³/h）	静圧（Pa）	風量（m³/h）	静圧（Pa）
JE-12SA₂	120	64	120	58
JF-30SA₃	300	40	300	63
JF-50SA₃	500	58	500	65
JF-70SA₃	700	67	700	105
JF-90SA₃	900	120	900	155
JF-120SA₃	1200	135	1200	190
JF-160SA₃	1600	160	1600	240
JF-210SA₃	2100	210	2100	320

※形名をクリックすると、技術資料・仕様書がご覧いただけます。

3相200V

形名	50Hz		60Hz
形名	風量（m³/h）	静圧（Pa）	風量（m³/h）	静圧（Pa）
JF-70TA₃	700	67	700	105
JF-90TA₃	900	105	900	126
JF-120TA₃	1200	135	1200	190
JF-160TA₃	1600	160	1600	240
JF-210TA₃	2100	195	2100	320
JF-300TA₃	3000	260	3000	370
JF-400TA₃	4000	325	4000	475
JF-500TA₃	5000	280	5000	470

※形名をクリックすると、技術資料・仕様書がご覧いただけます。
