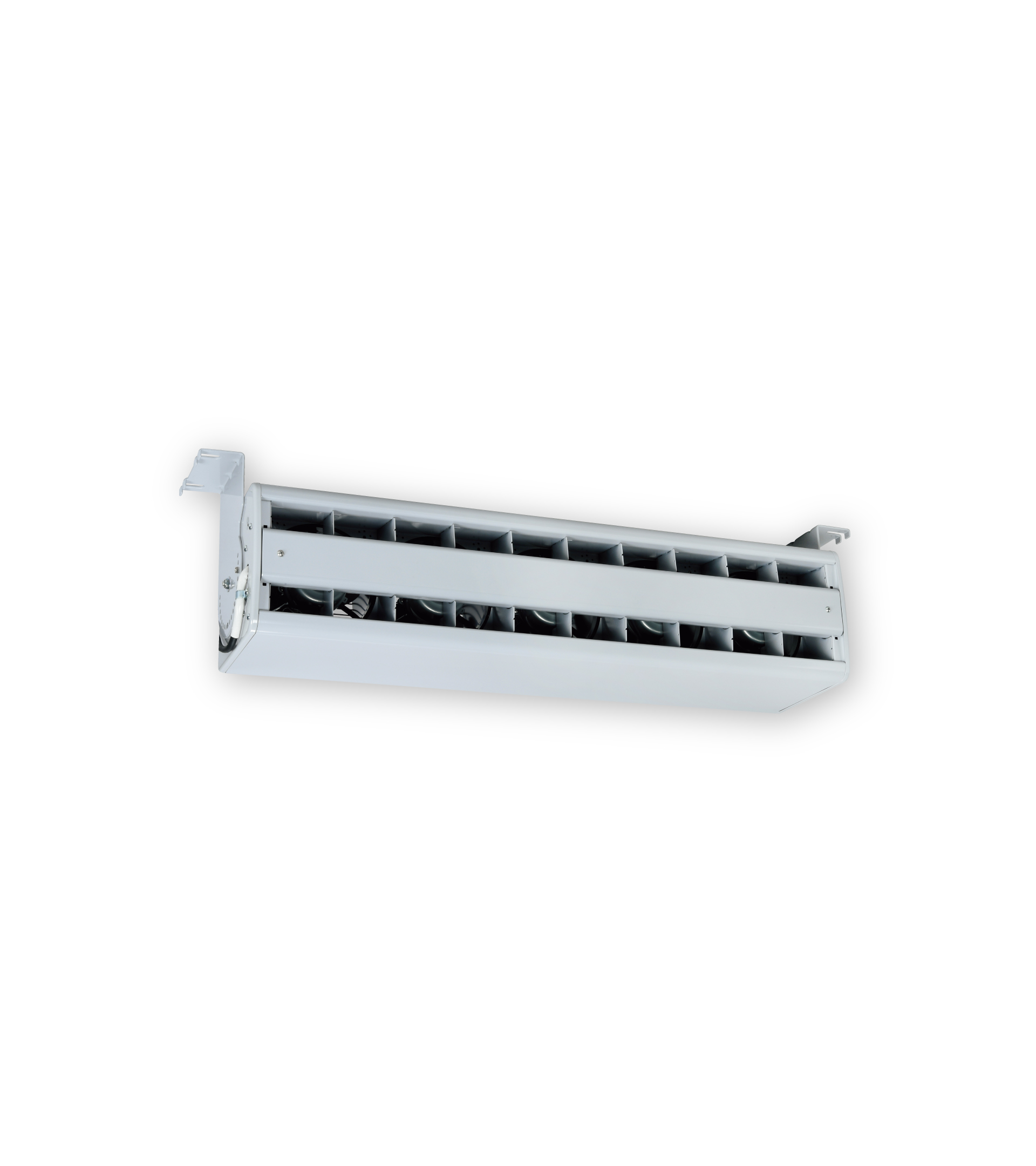

冷凍冷蔵倉庫で使用可能な「冷凍室タイプ」。
倉庫内の温度ムラを改善し、省エネを実現します。
-
製品特長
-
製品ラインアップ

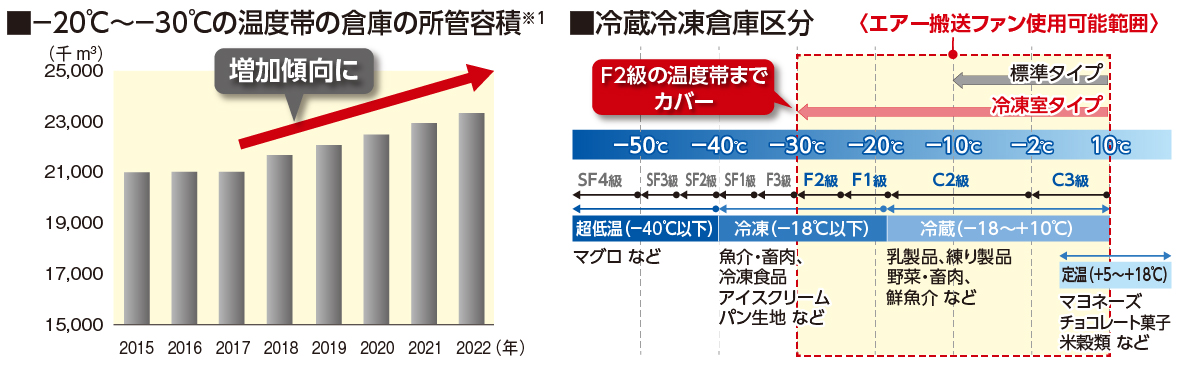

F1級倉庫の所管容積は増加傾向
低温環境下（本体周囲温度-30℃）に対応しているため、2018年以降増加傾向にある（－20℃～－30℃の温度帯の倉庫でもご利用いただけます。
- ※1：日本冷蔵倉庫協会HPより引用。〈2023年5月時点〉

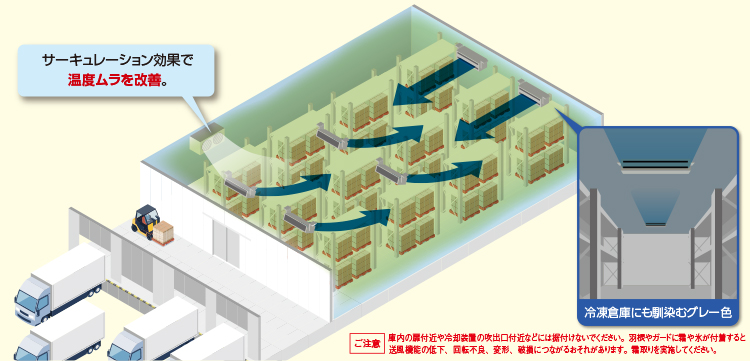

サーキュレーション効果で温度ムラを解消
さまざまな要因で倉庫内に温度ムラが発生していました。
-30℃の環境でも設置できる、エアー搬送ファン〈冷凍室タイプ〉のサーキュレーション効果で、温度ムラを改善します。

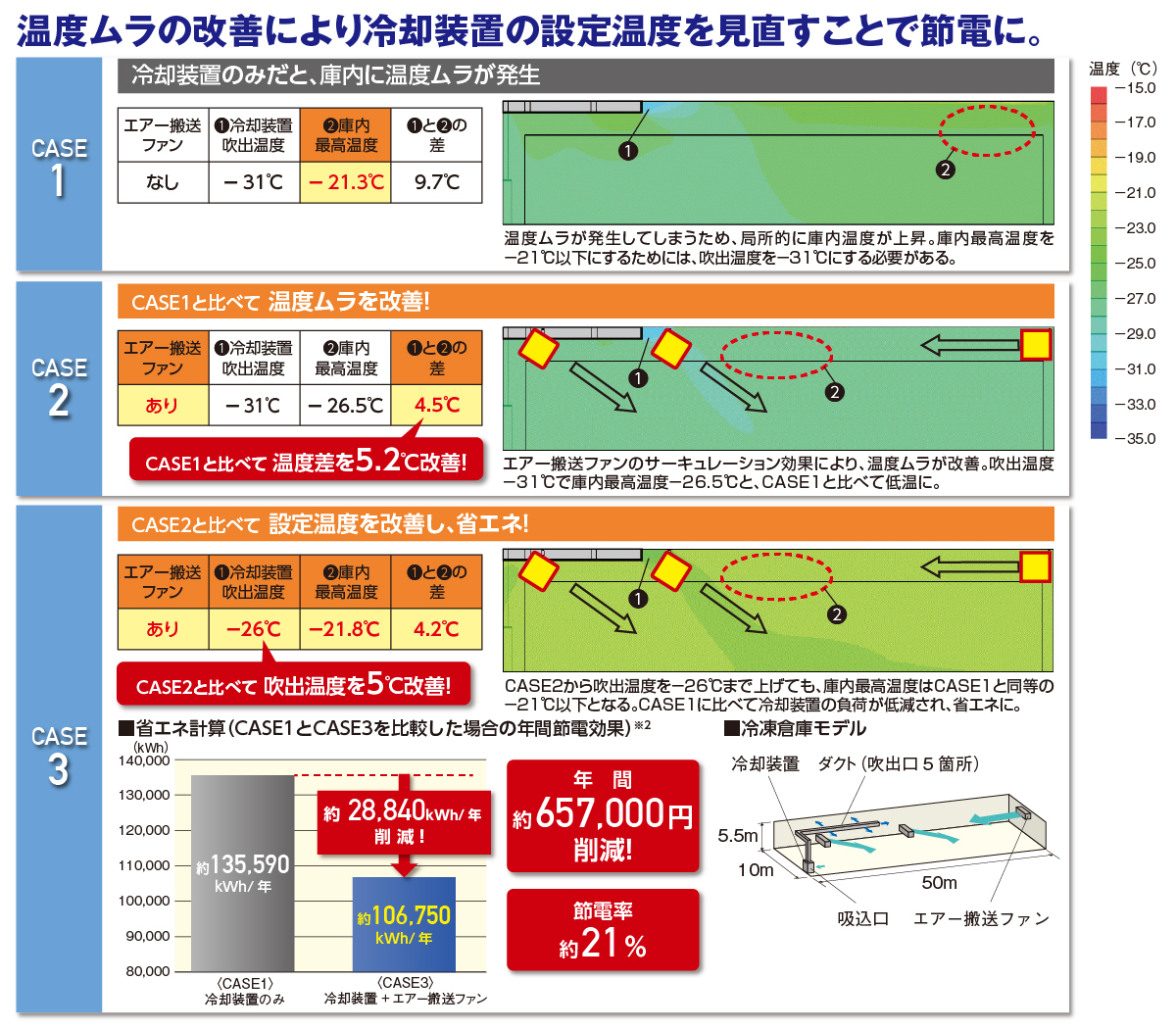

設定温度を改善し省エネを実現※2
- ※2：当社試算による。本値は保証値ではありません。
- 〈気流解析、省エネ試算条件〉
- ・倉庫条件 … 大きさ：50m×10m×5.5m、所管容積：2,250m3、壁面面積：1,660m2、壁面熱通過率：0.21W/m2K（日本冷凍空調学会規格 JSRAE S 0001:2016参照）
- ・機器条件 … 冷却装置 吹出風量：7,300m3/h（吹出5か所）、COP：1.15（-31℃）、1.31（-26℃）、設置台数：1台
エアー搬送ファン（AH-3009TA-RG） … 吹出風量：1,970m3/h/台（50Hz）、消費電力：118W/台（50Hz）、設置台数：3台（吹出角度：22.5°下向き（冷却装置側）×：2台、水平（奥側）×1台） - ・解析条件 … 外気温度：16.5℃、入庫品冷凍食品温度：-18℃、入庫品比熱：1.7kJ/kgK（食品科学便覧参照）、入庫量：2.0kg/日m3（年間の入庫量と所管容量から算出）
定常解析（気流及び庫内温度が安定した状態）
※作業者、照明、荷役機械、保管品、扉開閉時等の熱負荷は考慮しない。 - ・省エネ試算条件 … 運転時間：24hr/日×365日=8,760hr、電気料金：22.8円/kWh（東京電力高圧電力A 23.67円/kWh（7月～9月）、22.54円/kWh（7月～9月以外）の年間加重平均）※3
-
CASE1
外気熱負荷 ：16.6kW｛ 1,660m2×0.21W/m2K×（16.5+31）｝
入庫品熱負荷：1.2kW｛ （1.7kJ/kgK÷3,600W/J）×（2.0kg/日m3÷24hr/日）×2,250m3｝×（-18+31）｝
年間消費電力：約135,590kWh｛ （16.6kW+1.2kW）÷1.15×8,760hr｝
年間電気料金：約3,091,500円｛135,590kWh×22.8円/kWh｝ -
CASE3
外気熱負荷：14.8kW｛1,660m2×0.21W/m2K×（16.5+26）｝
入庫品熱負荷：0.7kW｛（1.7kJ/kgK÷3,600W/J）×（2.0kg/日m3÷24hr/日）×2,250m3｝×（-18+26）｝
年間消費電力：約106,750kWh｛ ｛（14.8kW+0.9kW）÷1.31+（0.118kW/台×3台）｝×8,760hr｝
年間電気料金：約2,433,900円（106,750kWh×22.8円/kWh）
-
- ※3：電気料金は2023年5月時点による。
