オイルミスト環境下で使用可能。
機械加工工場の換気・排熱補助におすすめです。
-
製品特長
-
製品ラインアップ
機械加工工場の環境改善に

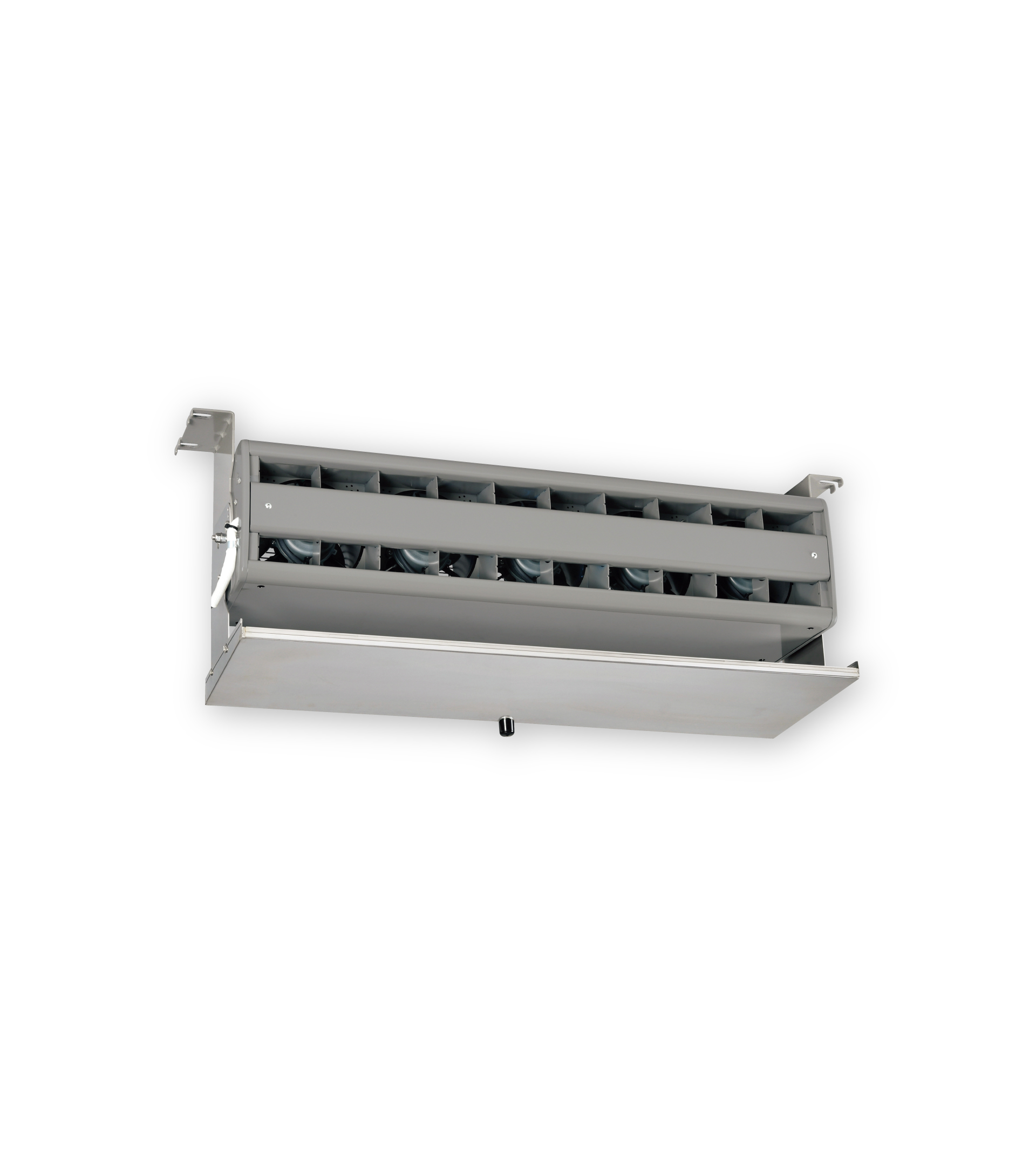

オイルミストの滞留が発生する機械加工工場の環境改善が求められる中、今回、お客様からの声にお応えし「エアー搬送ファン〈オイルミスト対応タイプ〉」を発売しました。
オイルミスト環境下でも、換気補助・排熱補助としてご使用いただけます。
導入効果イメージ

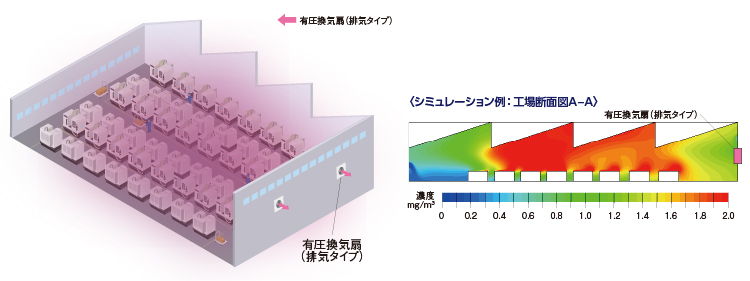

Before
【有圧換気扇のみ】
オイルミストが工場内に滞留する

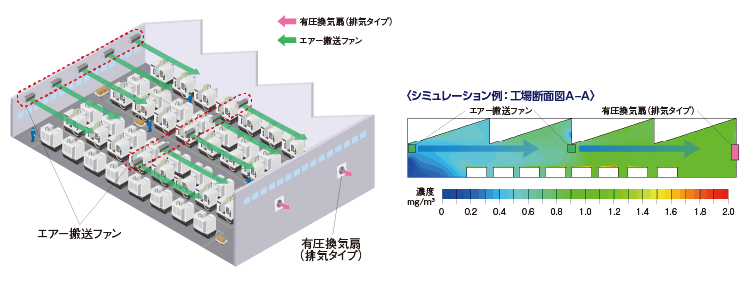

After
【有圧換気扇+エアー搬送ファン】
エアー搬送ファンが換気をアシストし、オイルミスト滞留の改善に貢献！
- 〈気流解析条件〉
-
モデル条件
工場大きさ：長さ50m×幅27m×高さ5～9m/窓（高さ 0.9ｍ、開口面積 0.81m2/か所、75か所）
工作機械：大きさ 3ｍ×3ｍ×1.5ｍ、設置台数：48台 -
機器条件
換気種類と方式：第三種換気、全体換気方式
【給気】自然（窓） 【排気】機械（有圧換気扇）
Before：有圧換気扇（EWF-40ETA2）…風量：4,900m3/h（60Hz、70Pa）、設置台数：２台
After：有圧換気扇（EWF-40ETA2）…風量：4,900m3/h（60Hz、70Pa）、設置台数：２台 エアー搬送ファン（AH-3009TA-YU）…吹出風量：2020m3/h（60Hz）、設置台数：10台（設置高さ：5ｍ、吹出角度：水平） -
解析条件
温度条件：外気温度 32℃、[Before]にて工場内床上1.2ｍ：36℃
濃度条件：[Before]にて工作機械周辺床上1.2m：1.2mg/m3定常解析（気流および工場内温度が安定した状態）
-

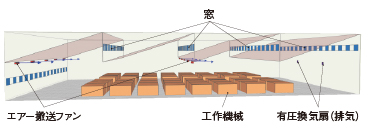

■工場モデル

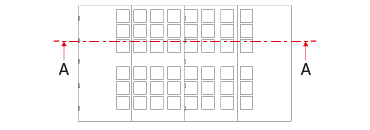

■シミュレーション断面位置

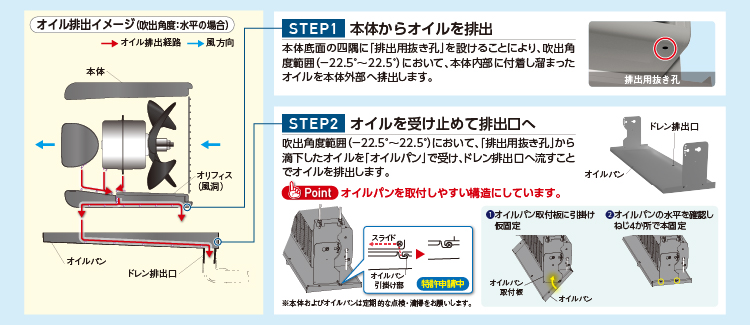

「オイルフロー構造」採用
「オイルパン」と「排出用抜き孔」を合わせた当社独自の「オイルフロー構造」によって、本体に付着したオイルの排出が可能です。

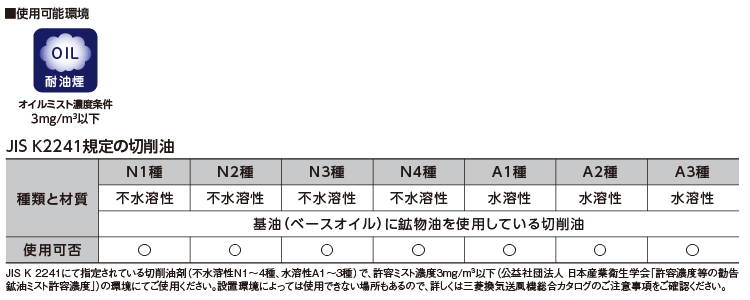

金属製オリフィス（風洞）採用
従来品は樹脂製のオリフィス(風洞)を金属製にすることでオイルミスト付着による樹脂クラックを防止。
表のオイルミスト環境でご使用いただけます。
撥油塗装
ガードに撥油塗装を施し、オイル汚れに伴う埃付着による風量低下を抑制します。
- ※1：リンティング試験（当社基準による湿度を含んだホコリや砂塵を用いた15年相当の加速試験）による。
実際の汚れ付着具合は設置環境・使用頻度・機種により異なります。 - ※2：製品一部で実施した試験結果に基づきます。
※風量は60Hz時において。 - ※3：撥油塗装なしの風量低下率7.9%と、撥油塗装ありの風量低下率4.3%との比較
