有圧換気扇とエアー搬送ファンの連動制御が可能。
使用シーンに合わせた多段階の風量調節を実現し、大空間の効率的な換気をご提案。
連動制御で大空間を効率的に換気！
従来

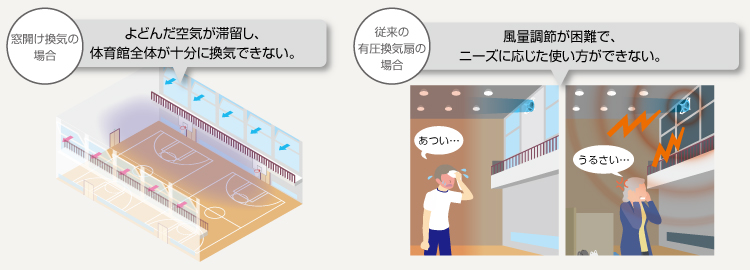

体育館のような大空間の建屋を換気する場合、以下のような悩みがありました。

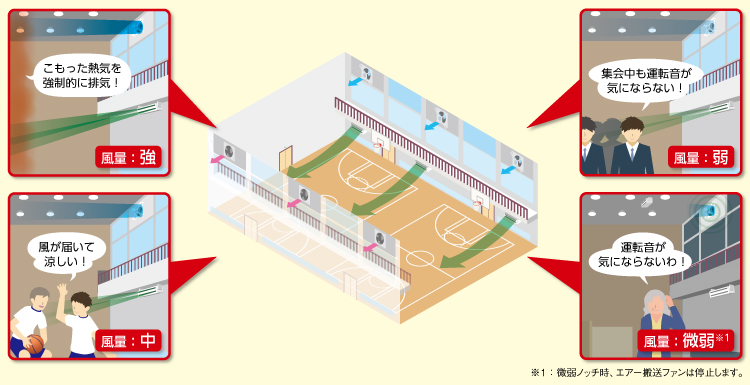

有圧換気扇とエアー搬送ファンを連動制御できる新しい換気システムをご提案
有圧換気扇とエアー搬送ファンを連動制御し、大空間を効率的に換気！
さらに使用シーンにあわせて風量をかんたんに調整することが可能に。
有圧換気扇とエアー搬送ファンを連動制御 ＆ 風量をかんたん調節可能
複雑な設定は一切不要。

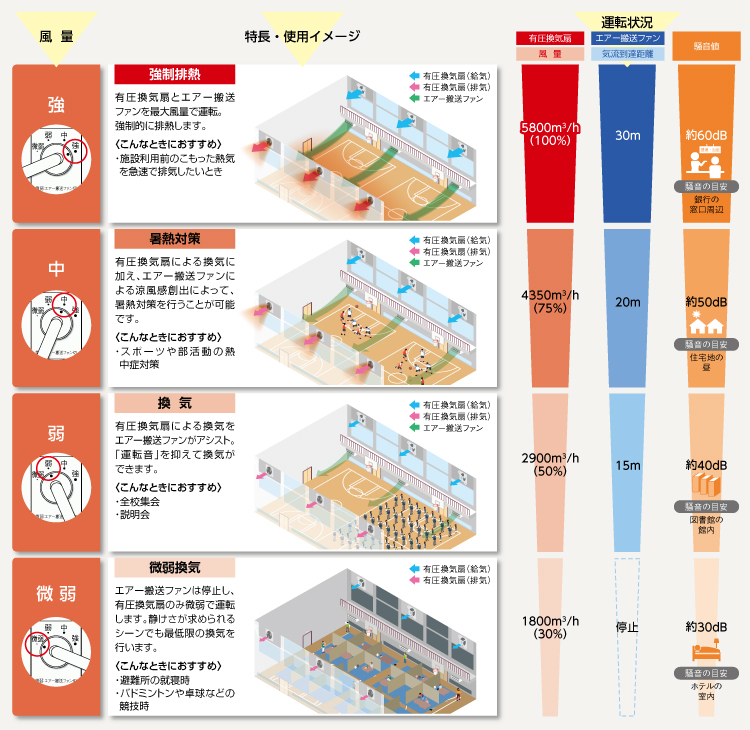

速度調節タイプ専用コントロールスイッチ（別売）で4段階の風量調節※2が可能です。
- ※2：微弱ノッチ時、エアー搬送ファンは停止します。
シミュレーション動画のご紹介
風速分布（強・弱ノッチ）
強・弱ノッチの風速分布を、動画で紹介します。
強制排熱（強ノッチ）
強ノッチ時で運転した際の温度改善を、動画で紹介します。
換気（弱ノッチ）
弱ノッチ時で運転した際のCO2濃度変化を、動画で紹介します。
既設の建物にもかんたんに導入可能 （有圧換気扇）
羽根の高速回転化により、羽根径45cm相当の風量を羽根径40cmで実現※3。
従来品よりも小形・軽量となり、施工性の改善に貢献します。
- ※3：新商品（EWDC-40ESA）の強ノッチ運転時と、同等風量帯の従来機種（EWF-45ESA）運転時（50Hz）の比較
従来品との比較※4
■風量※5

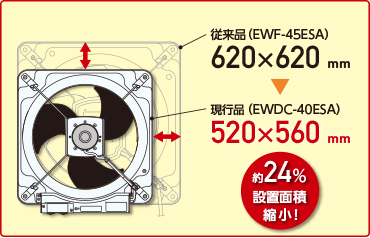

■製品サイズ
■質量
- ※4：カタログ値において
- ※5：50Hz運転時
取付例※6
- ※6：取付例はイメージ図です。
施工の際は十分な強度が確保できることを確認してください。
省メンテナンス
有圧換気扇（速度調節タイプ）
DCモータ搭載により、モータからの発熱を最小限に抑え軸受への負荷低減を図ることで、軸受寿命を従来比※7 2.6倍の80,000時間※8に向上。
モータの交換回数の削減が可能になりました。
エアー搬送ファン（速度調節タイプ）
モータ軸受のグリスをマルテンプグリスから高温耐久性の高いウレアグリスに変更。軸受寿命を従来比※9 3倍の30,000時間※8に向上。モータの交換回数の削減が可能になりました。
- ※7：従来品（有圧換気扇 低騒音形 軸受寿命30,000時間）との比較
- ※8：50℃連続運転・累積故障率（L50）
- ※9：従来品（エアー搬送ファン 標準タイプ 軸受寿命10,000時間）との比較
ガードのご紹介
