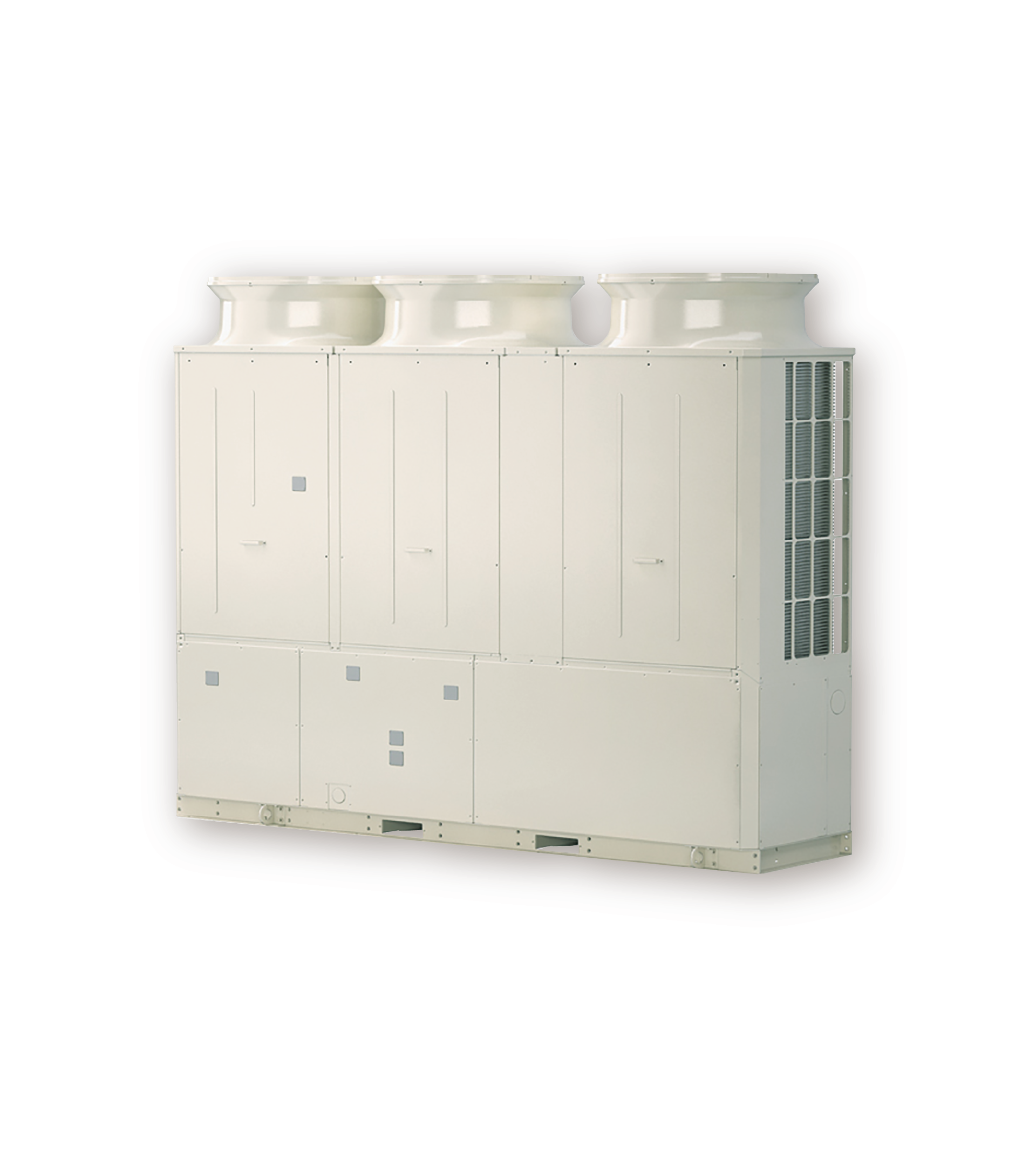

R22冷媒機種からの更新に。1年中省エネ運転の二段スクリュータイプ。
ラインアップ
| 蒸発温度 | 使用冷媒 | 呼称出力 | 形名 |
|---|---|---|---|
| －50℃～－30℃ | R410A | 18.0kW | MSAV-SN180H(-R) |
| 24.0kW | MSAV-SN240H(-R) | ||
| 30.0kW | MSAV-SN300H(-R) |
| 蒸発温度 | 使用冷媒 | 呼称出力 | 形名 |
|---|---|---|---|
| －50℃～－30℃※ | R449A | 37.0kW | MSAV-ST370A |
| 55.0kW | MSAV-ST550A | ||
| 60.0kW | MSAV-ST600A |
※ － 45℃未満はアキュムレータ内蔵仕様に対応不可となりますので、別売部品のステンレスアキュムレータもしくは現地手配のアキュムレータを外付けしてください。
※ － 50℃未満は超低温仕様での対応です。

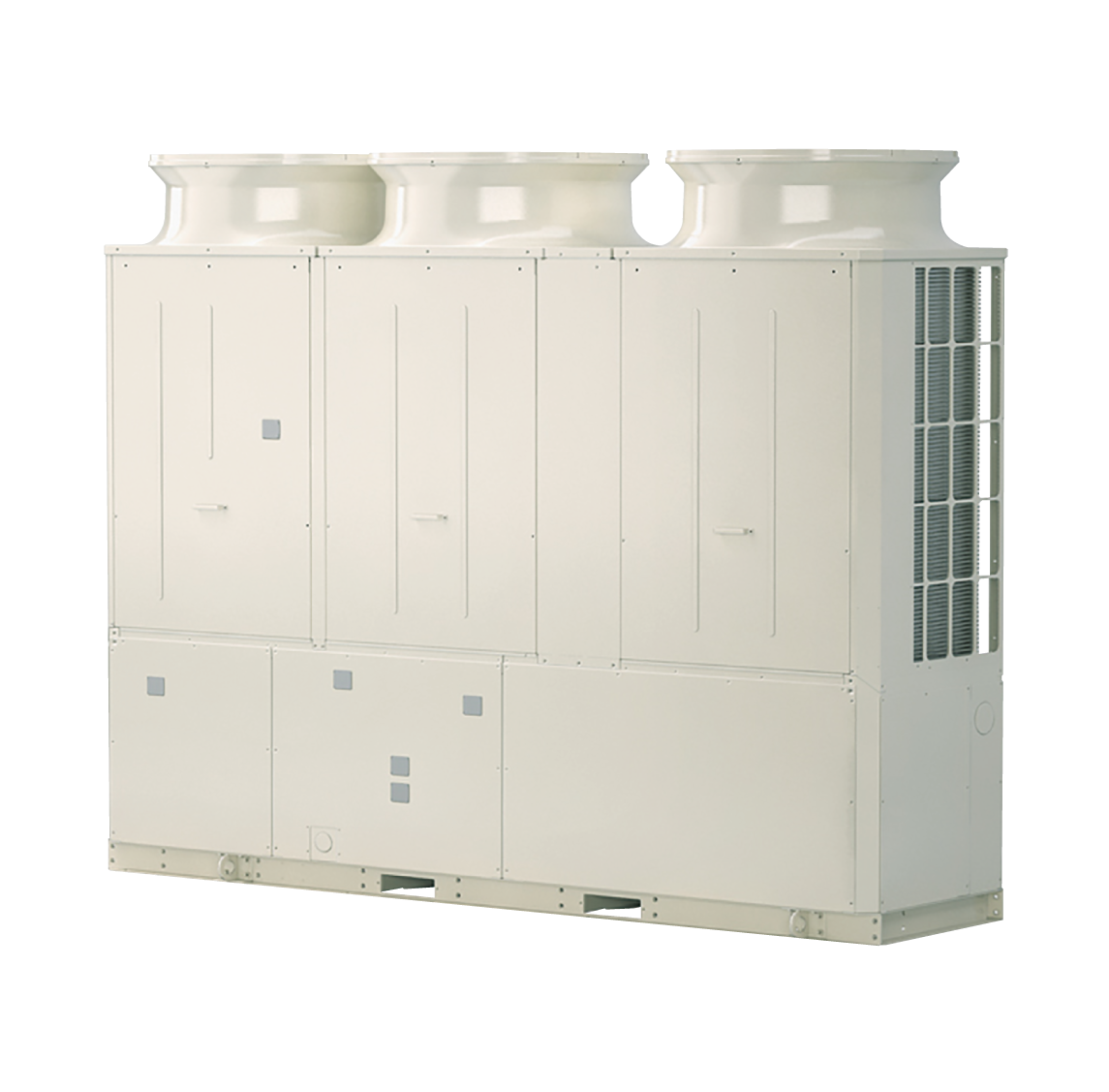

MSAV-SNシリーズ [R410A] 特長
大容量でも省スペース設置
当社独自のアキュームレータ内蔵仕様（標準仕様）にて更なる現地設置スペースの削減と工期短縮に貢献。
-
全容量帯同一筐体
-
30kW機種は当社従来機※1から設置面積約半減！
- ※1：R404Aコンデンシングユニット MSAV-SP300G
| 形名 | 呼称出力(kW) | 設置面積(m2) |
|---|---|---|
| MSAV-SN180H | 18 | 2.06 |
| MSAV-SN240H | 24 | |
| MSAV-SN300H | 30 |

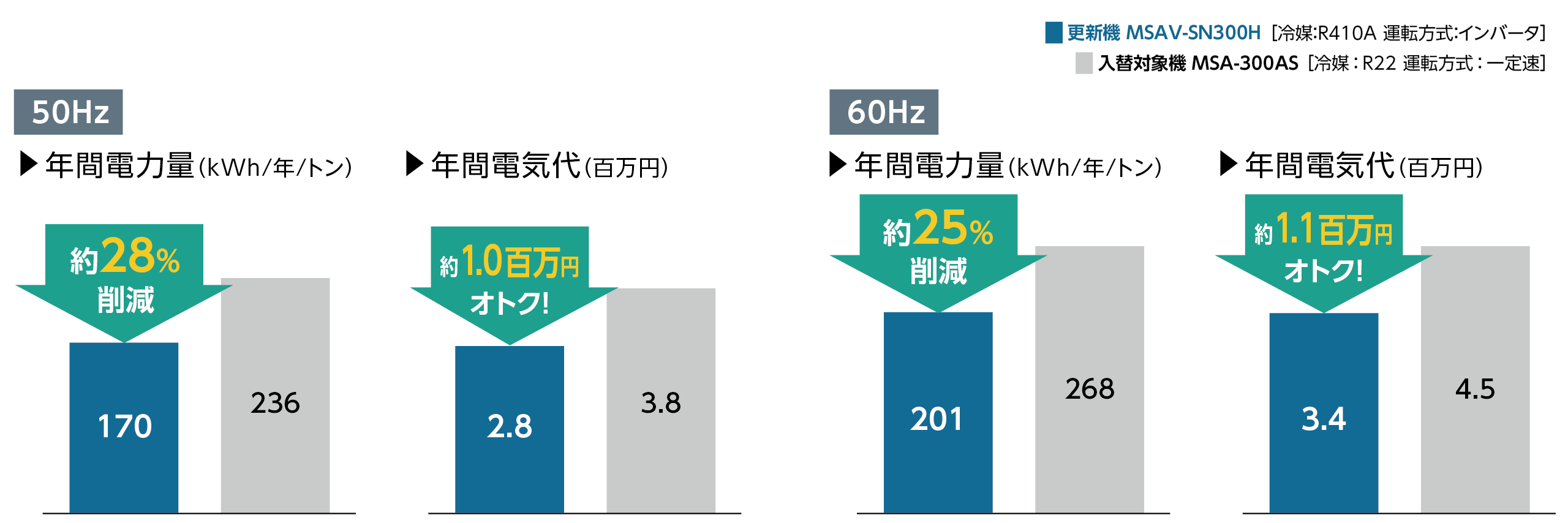

既設R22冷凍機からの更新に最適
- ※当社試算による。本値は保証値ではありません。
- ＜試算条件＞
-
蒸発温度（共通） ：－40℃
-
電気料金条件 ：
〈50Hz地区〉契約種別：東京電力 高圧電力A、従量料金：17.05円/kW（夏季7 ～ 9月）、15.94円/kW（夏季以外）
〈60Hz地区〉契約種別：関西電力 高圧電力BS、従量料金：17.75円/kW（夏季7 ～ 9月）、16.66円/kW（夏季以外） -
負荷条件（共通） ：冬場（1・2・3・12月）⇒60％、中間期（4・5・6・10・11月）⇒65％、夏場（7・8・9月）⇒75％
-
省エネの仕組み

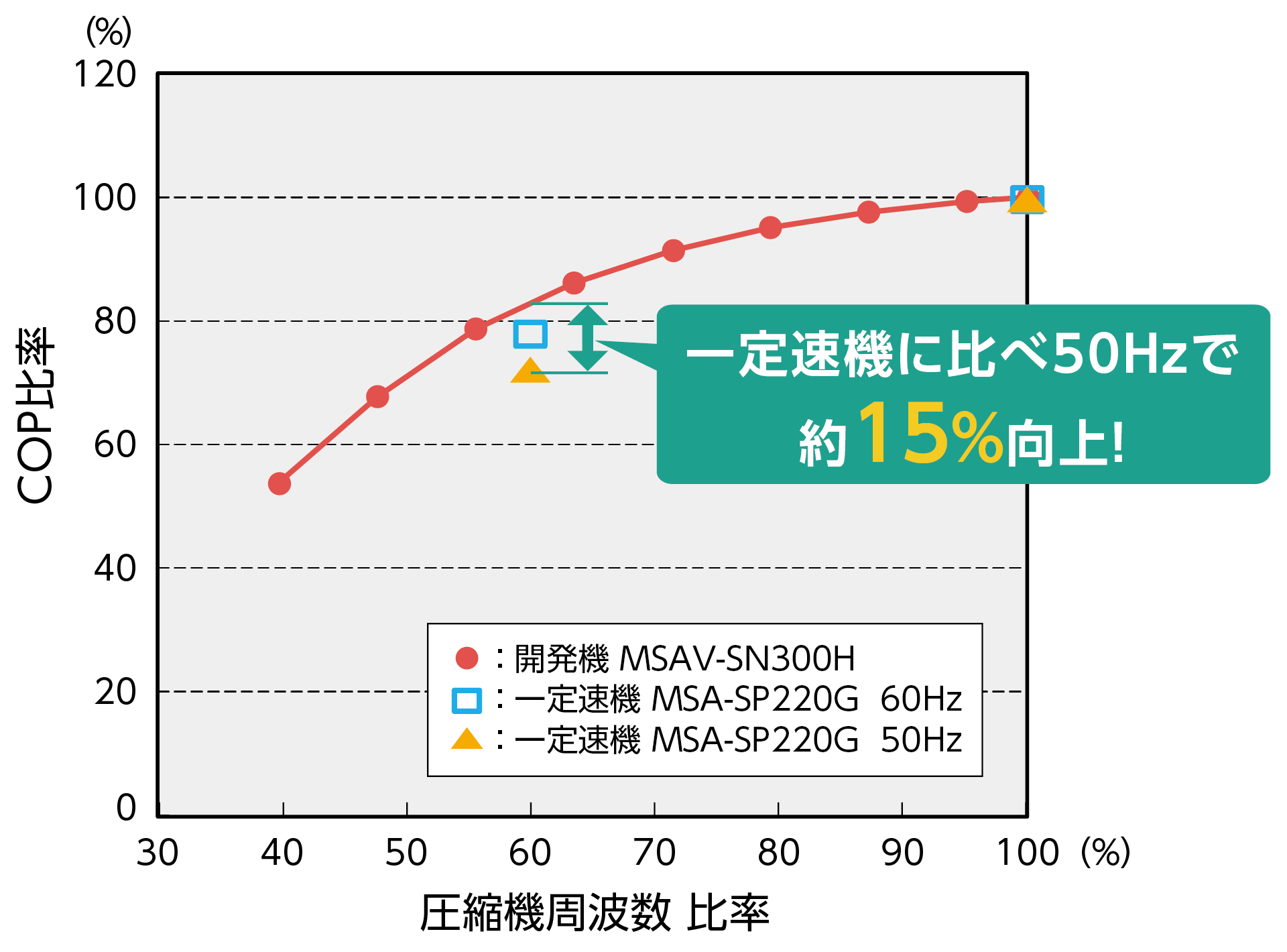

インバータ化
インバータ圧縮機の採用で部分負荷特性を改善！
低負荷時の省エネ効果が大きく、1年を通じた省エネ運転を実現。
- ＜試算条件＞
MSAV-SN300H搭載圧縮機 凝縮温度：40℃ 蒸発温度：－35℃

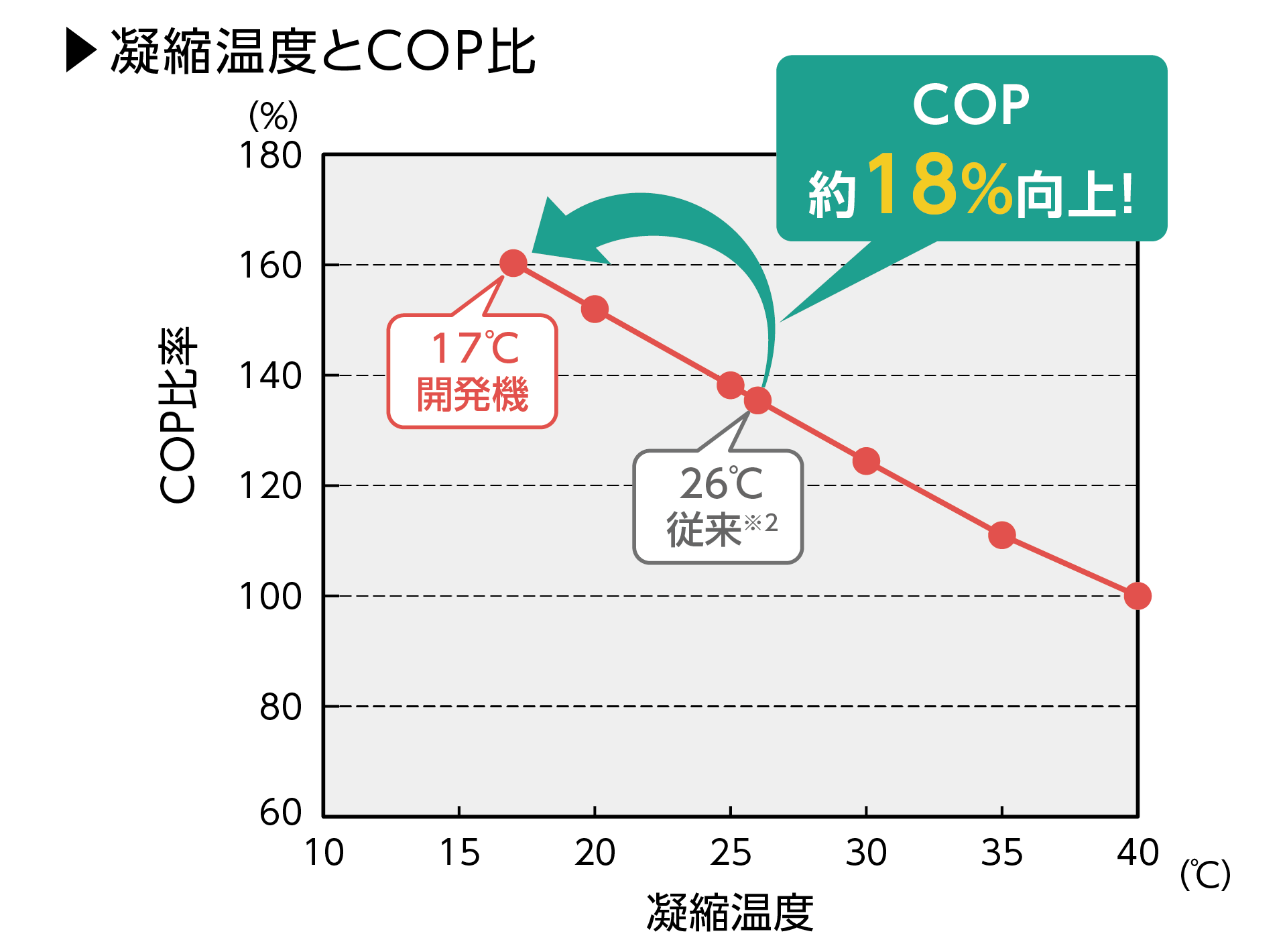

低凝縮温度運転
凝縮温度下限拡大により、圧縮機のCOPが向上。
低外気温度（中間期・冬期）のCOPが大幅向上。
- ＜試算条件＞
-
[MSAV-SN240Hの場合]
-
圧縮機周波数：59Hz、蒸発温度：－35℃
-
入力はインバーター二次側
-
運転制約により、数値記載領域でも運転できない領域があります。
-
- ※2：当社R404A 一定速スクリューコンデンシングユニット

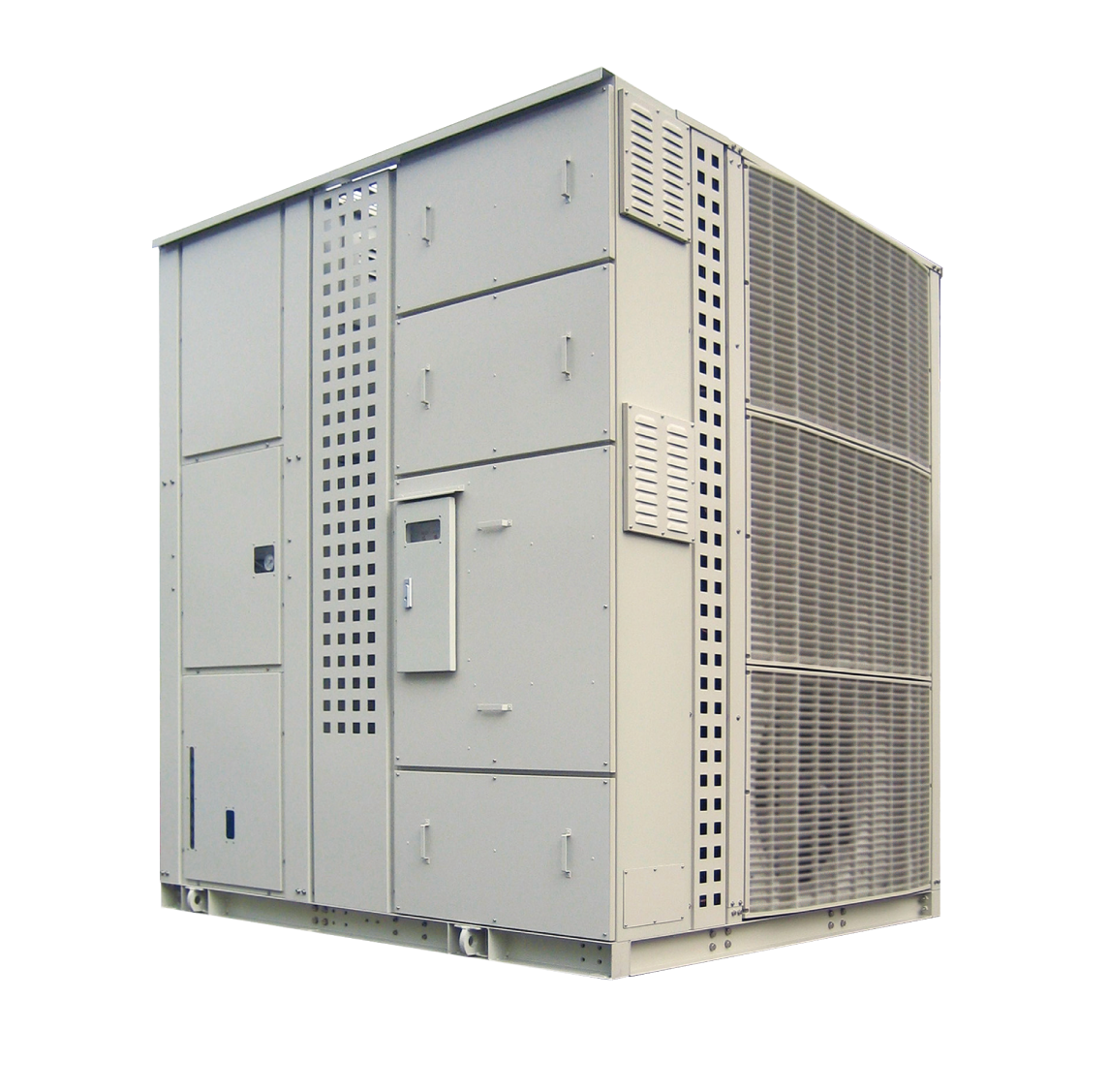

MSAV-ST シリーズ [R449A]特長

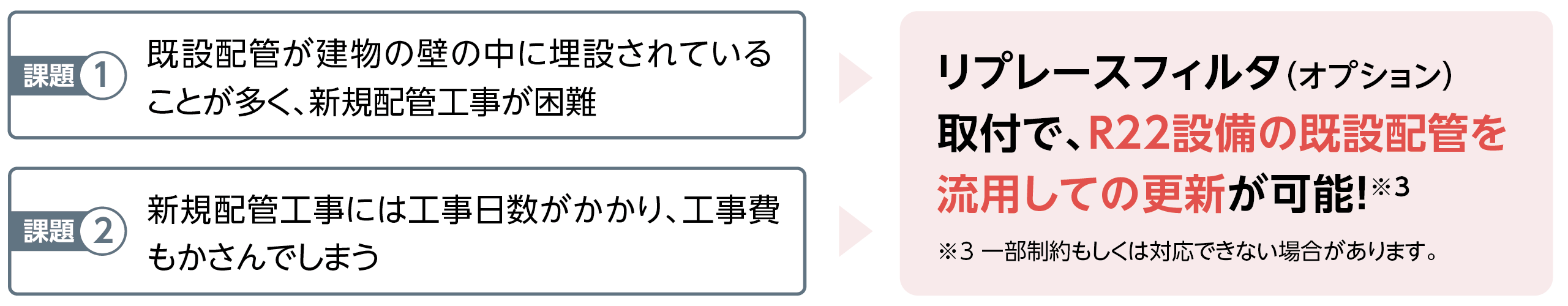

既設配管流用リプレース対応
超低温仕様に対応（蒸発温度下限－63℃）
－50℃以下の超低温倉庫やマグロ冷却に提案可能。
1年を通じ優れた省エネ性を実現

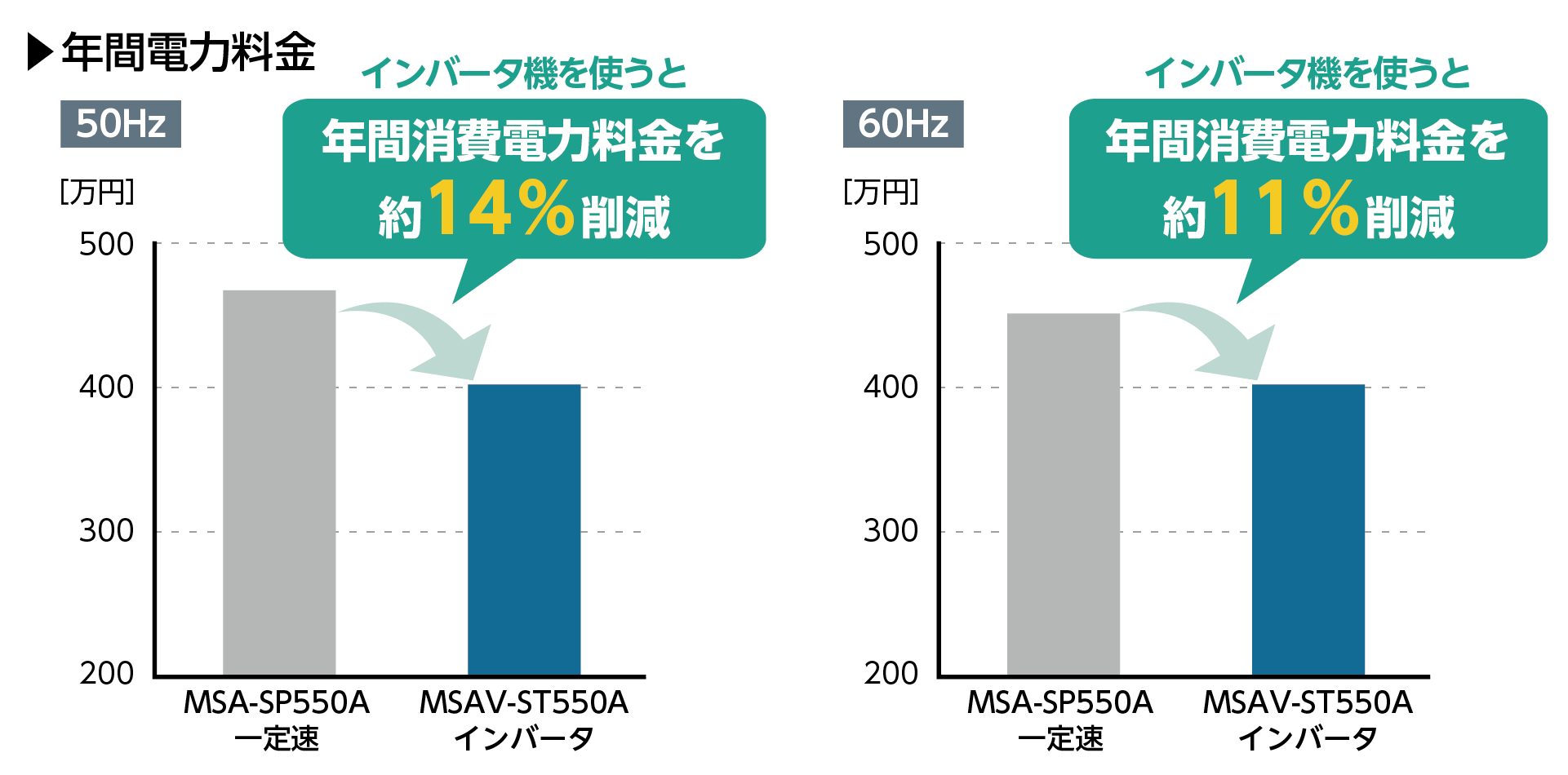

インバータ化
インバータ搭載、電子膨張弁採用による 高効率制御で、年間電力料金を削減
- ＜試算条件＞
-
当社一定速機 MSA-SP550Aと当社インバータ機MSAV-ST550Aとの比較
-
蒸発温度：－40℃
-
外気温度：東京の月別平年気温
-
電力計算値
基本料金:1,048円/kW
従量料金:13.59円/kW【夏季:7～9月】 12.51円/kW【その他】
-
低凝縮温度運転
凝縮温度下限拡大により、 中間期～冬期の省エネ効果大
- ＜試算条件＞
-
【MSAV-ST550Aの場合】
-
MSAV形、圧縮機周波数83Hz、蒸発温度－40℃
-
入力はインバータ二次側
-
運転制約により、数値記載領域でも運転できない領域があります。
-
